Co je venkovní rozváděč kompletní sady 500 A?

V rychle se rozvíjejícím odvětví infrastruktury pro elektrická vozidla (EV) vyžadují komerční nabíjecí centra, depa vozových parků a veřejné stanice pro rychlé nabíjení odolnou přední elektrickou infrastrukturu. Protože nabíječky DC pro rychlé nabíjení vysokého výkonu a víceportové nabíječky AC vyžadují vysoké trvalé proudy, přímé připojení k rozvodné síti bez vyhrazené ochrany přívodních vedení představuje významná provozní rizika.

K propojení rozvodné sítě a venkovního nabíjecího zařízení slouží venkovní nízko napěťový Rozvodná skříň slouží jako hlavní elektrické řídící centrum. Tento rozváděč je konstruován speciálně pro expozici venku a zajišťuje příjem energie, ochranu obvodů, měření energie a distribuci výkonu pro skupiny nabíjecích stanic.

Proč potřebují venkovní skupiny nabíjecích stanic vyhrazené rozváděče s proudovým ratingem 500 A?

1. Nabíjecí stanice mají jedinečné profily elektrické zátěže ve srovnání se standardními průmyslovými zařízeními. Stejnosměrné rychlonabíječky pracují při trvalých vysokých proudech s náhlými špičkami zátěže, což vyvolává nepřetržitý tepelný stres a potenciální zkreslení harmonických složek v celé elektrické architektuře stanice. Při nasazení nabíjecí infrastruktury venku musí být síťové napájení bezpečně sníženo, monitorováno a rozvedeno mezi více nabíjecích jednotek. Standardní rozváděče pro vnitřní použití nebo neprotikorozní rozvaděčové krabice nezvládnou tyto požadavky kvůli degradaci prostředím a nedostatečné odolnosti proti poruchovým proudům.

2. Klíčová rizika nevhodné přední rozváděcí infrastruktury:

1) Přetížení teplem a nežádoucí vypínání: Zatížení nabíjení elektromobilů běží po dlouhou dobu téměř na maximální kapacitě. Nedostatečné rozměry sběrnice nebo nesprávné větrání vedou k hromadění tepla, zhoršení izolace a častému vypínání při plném zatížení stanice.

2) Průnik prostředí: Déšť, prach unášený větrem, vlhkost a extrémní okolní teploty způsobují oxidaci kontaktů, korozi sběrnice a poruchy zkratu uvnitř neprotěsných skříní.

3) Nestabilita napětí a poškození přechodovými jevy: Venkovní napájecí vedení je vystaveno bleskům a přepěťovým přechodovým jevům. Bez specializované ochrany proti přepětí a bez vstupní izolace mohou napěťové špičky poškodit citlivou elektroniku nabíjecích modulů v dalších částech sítě.

4) Specializovaný venkovní rozváděč elektrické energie s proudovým výkonem 500 A tyto výzvy řeší. Jako prostřední energetické rozhraní přijímá přívodní vedení od hlavního distribučního transformátoru, upravuje napájení pomocí ochranných zařízení na vstupu a rozvádí proud do podřazených obvodů, zatímco vnitřní komponenty jsou chráněny proti počasí těsnicími uzávěry.

Klíčové rozdíly:

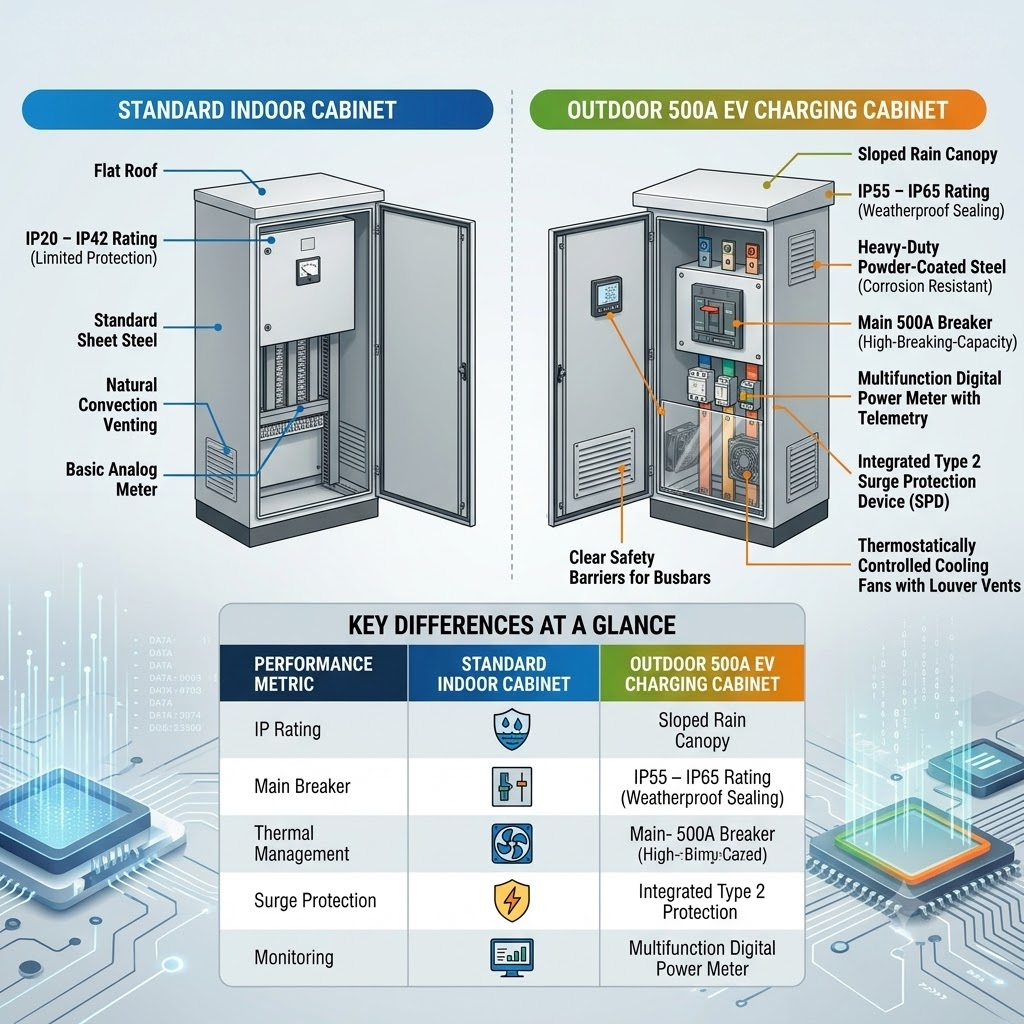

Srovnání: Standardní vnitřní skříň versus venkovní rozváděč EV s proudovým výkonem 500 A

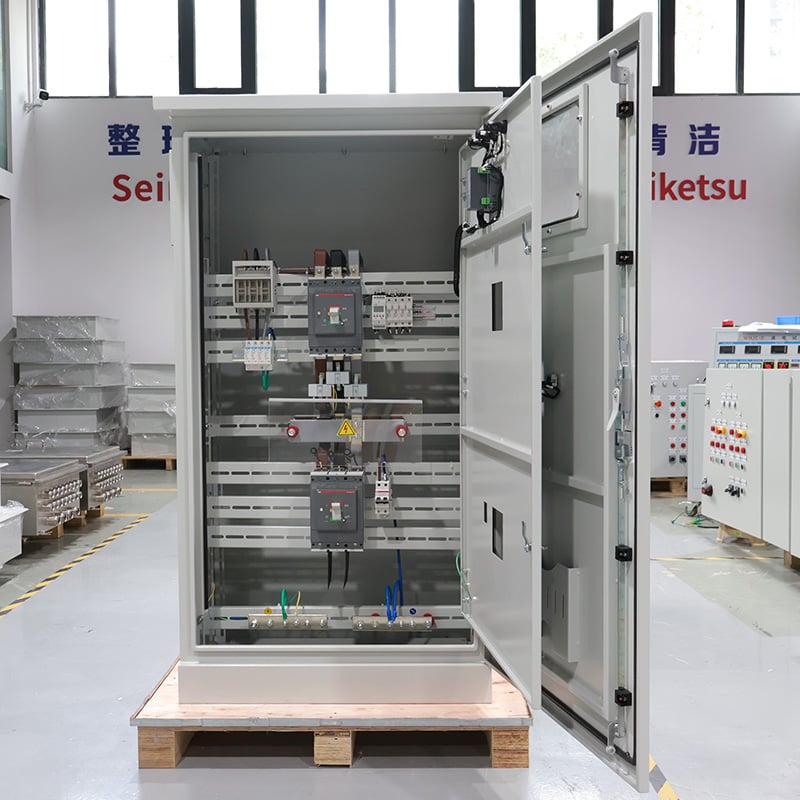

Základní architektura systému a uspořádání komponentů

Venkovní rozváděč elektrické energie 500 A integruje nízkonapěťové rozváděče, zařízení pro ochranu obvodů a monitorovací vybavení do samostatného, počasí odolného pouzdra.

Základní komponenty a provozní funkce:

1. Počasí odolné pouzdro a ochranný střešní přístřešek: Vyrobeno z tlustého pozinkovaného ocelového plechu nebo nerezové oceli s protikorozní práškovou povlakovou úpravou. Obsahuje šikmou střechu, která brání hromadění stojaté vody.

2. Hlavní jistič s litou skříní (MCCB) 500 A: Umístěn na vstupu napájecího přívodu. Zajišťuje primární ruční izolaci a ochranu proti přetížení celkové kapacity stanice až přibližně 300 kW až 350 kW při napětí 400 V, třífázově.

3. Sestava měděné sběrnice s vysokou vodivostí: Fázové vodiče a nulový/ochranný sběrník jsou dimenzovány pro vysoké trvalé proudové hustoty a chráněny průhlednými akrylovými ochrannými bariérami.

4. Jističe pro větve rozvodu: Sekundární jističe MCCB nebo MCB napájejí jednotlivé střídavé nebo stejnosměrné nabíječky, což umožňuje cílenou izolaci při údržbě bez vypnutí celé stanice.

5. Multifunkční měřič elektrické energie a indikátory: Digitální měřič upevněný na dveřích sleduje činný výkon, kolísání napětí, odběr proudu a celkovou spotřebu energie v reálném čase.

6. Přepěťová ochrana (SPD): Odvádí vysokonapěťové přepětí způsobené bleskem nebo spínáním sítě od citlivé nabíjecí elektroniky.

7. Mechanism pro nouzové zastavení: Houbový spínač umístěný na dveřích umožňuje okamžité ruční vypnutí napájení v případě nouze.

Často kladené otázky

Otázka 1: Jaký je požadovaný výkon transformátoru pro venkovní rozvodní skříň s proudem 500 A?

A1: Rozvodní skříň s proudem 500 A na třífázové síti 400 V zvládá přibližně zdánlivý výkon 346 kVA. Pro stabilní a nepřetržitý provoz za zatížení je vhodné ji propojit s vyhrazeným distribučním transformátorem o výkonu 400 kVA nebo 500 kVA.

Otázka 2: Jak skříň podporuje dynamické řízení zatížení?

A2: Digitální měřiče a senzory proudu (CT) posílají aktuální údaje o proudu v reálném čase do systému pro správu energie (EMS) stanice. Pokud celková spotřeba dosáhne hodnoty blízké 500 A, EMS automaticky snižuje výkon připojených nabíječek, aby nedošlo k vypnutí jističe.

Otázka 3: Jaké konfigurace uzemnění jsou vhodné?

A3: Tyto skříně lze snadno integrovat do sítí TN-S, TN-C-S nebo TT. Vyhrazené měděné uzemňovací sběrnice se přímo připojují ke zkušebním uzemňovacím jámám na místě, čímž se vytvoří vyrovnání potenciálů a zajistí bezpečnost uživatelů při poruchách.

Otázka 4: Proč se používá nerezová nebo pozinkovaná ocel pro pouzdro?

A4: Standardní mírně legovaná ocel rychle koroduje venku. Práškově lakovaná nerezová ocel tříd 304/316 nebo tepelně zinkovaná ocel odolávají korozi způsobené deštěm, UV zářením a mořskou solí, čímž zajišťují udržení krytí IP po desítky let.

Otázka 5: Jak lze zabránit přehřívání během nabíjení v špičkovém letním období?

A5: Přehřívání je zabráněno použitím převelkých měděných sběrných lišt, ventilace s krytím IP a pravidelnými infračervenými termografickými kontrolami za účelem identifikace a utažení jakýchkoli uvolněných spojů.

Závěr

Nasazení spolehlivé a robustní elektrické infrastruktury na straně zdroje je klíčové pro úspěch jakéhokoli komerčního centra pro nabíjení elektromobilů nebo flotilního depa. Standardní uzavřené skříně pro vnitřní použití nestačí při expozici náročným vnějším podmínkám, tepelnému napětí a trvalým vysokoproudovým zátěžím. . Investicí do specializované venkovní nízkonapěťové rozvodní skříně 500 A zajišťují provozovatelé bezproblémové rozvádění energie, pokročilou ochranu proti přepětí, chytré sledování v reálném čase a dlouhodobou odolnost vůči povětrnostním vlivům. . Výběr elektrické architektury navržené speciálně pro daný účel chrání vaše hardwarové komponenty, minimalizuje prostoj při údržbě a bezpečně napájí budoucnost čisté dopravy .
