Proč je pevný oddělovací rozváděč nezbytný pro redundantní napájecí systémy?

V moderních průmyslových zařízeních, vysokých budovách a datových centrech, kde je nepřetržitost napájení kritická, přímo závisí spolehlivost elektrického systému na bezpečnosti personálu a ochraně majetku. V záložních napájecích systémech pro protipožární opatření a v systémech rozvodu nouzového napájení již jednozdrojové napájení či základní přepínací architektury nesplňují přísné bezpečnostní požadavky.

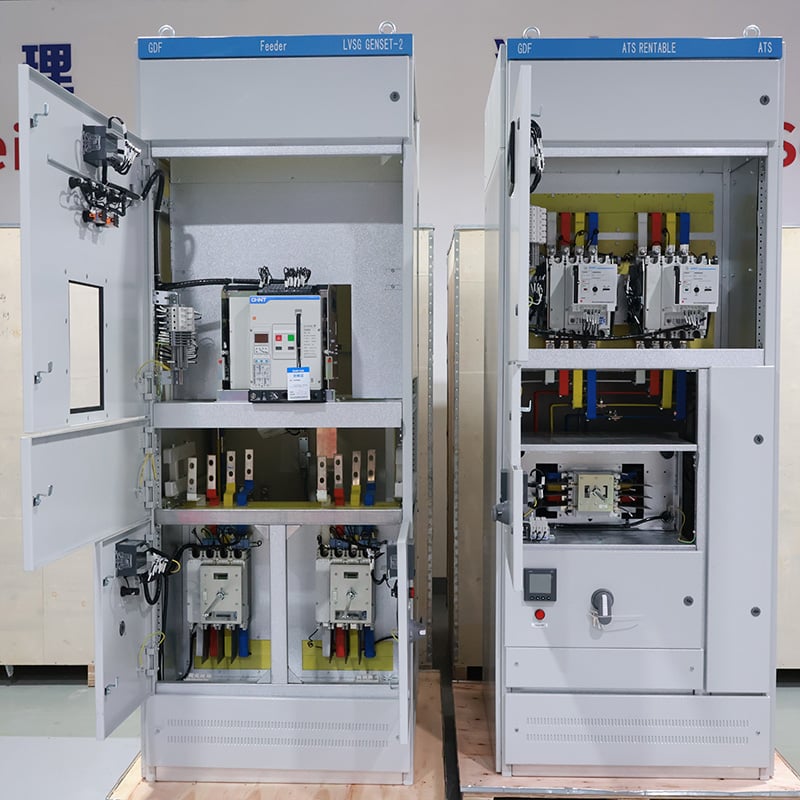

Tříúrovňová redundantní architektura napájení – kombinující dva dvouzdrojové městské napájecí vstupy se dvěma nezávislými dieselovými generátory – spolu s vysoce bezpečným GDF pevným oddělovacím rozváděčovým zařízením , zajišťuje nepřerušované napájení za extrémních provozních podmínek. Tento článek analyzuje návrh architektury, technologii oddělení krytů, koordinaci komponentů a výběr aplikací pro tento průmyslový nízko napěťový systém rozvodu elektrické energie.

Klíčové poznatky

1) Tříúrovňový redundantní napájecí systém: Kombinuje dvě nezávislé 10 kV veřejné napájecí linky se dvěma nezávislými dieselovými generátory, čímž vytváří vícevrstvou napájecí obranu s rezervním napájením ze sítě a záložním napájením z dieselových generátorů.

2) Konstrukce se stálými oddělovači: Využívá vnitřní kovové nebo izolační přepážky k izolaci sběrnic, jističů a odchozích kabelových připojení, čímž účinně brání šíření vnitřního oblouku a chrání personál provádějící údržbu.

3) Specializovaný automatický přepínač napájení (ATS) a napájecí rozvaděče pro požární ochranu: Obsahuje specializované červené rozvaděče ATS (Automatic Transfer Switch) a rozvaděče napájení pro požární čerpadla, které zajišťují prioritní přepnutí napájení pro požární zátěž v nouzových situacích.

4) Modulární konstrukce a flexibilita údržby: Kombinuje strukturální tuhost pevných rozvaděčů s bezpečností údržby oddělených skříní, čímž minimalizuje rozsah výpadku během servisních prací.

Co je tříúrovňový redundantní napájecí systém pro požární ochranu?

Tříúrovňová redundantní architektura napájení propojuje vysokonapěťové síťové napájení a vlastní záložní napájení v multi-stupňové fyzické i logické sériové konfiguraci, aby se eliminovaly jediné body poruchy (SPOF) a zmírnila rizika výpadků regionální elektrické sítě.

Úroveň 1 (primární zdroj napájení): První síťová linka 10 kV zajišťuje běžné denní napájení zařízení nebo budovy.

Úroveň 2 (záložní síťové napájení): Druhá síťová linka 10 kV pochází z jiného rozvaděče nebo nezávislé části sběrnice. Pokud dojde k výpadku, podnapětí nebo poruše primárního síťového napájení, přepínací zařízení sběrnice nebo vstupní jistič automaticky přepne na záložní síťové napájení.

Úroveň 3 (nouzové záložní napájení): Dva nezávislé dieselové generátory. Pokud dojde současně k výpadku obou síťových linek (např. při rozsáhlém výpadku elektrické sítě), generátory obdrží signál k automatickému spuštění, synchronizují se nebo jsou postupně napájeny během několika sekund a připojí se k nízkonapěťovému nouzovému distribučnímu systému.

V této architektuře musí nízkonapěťové rozváděče získávat energii od distribučních transformátorů a výstupů generátorů, přičemž využívají elektrického a mechanického blokování spolu s automatickou logikou přepínání, aby byly zajištěny bezpečné přechody mezi zdroji napájení.

Klíčové rozdíly:

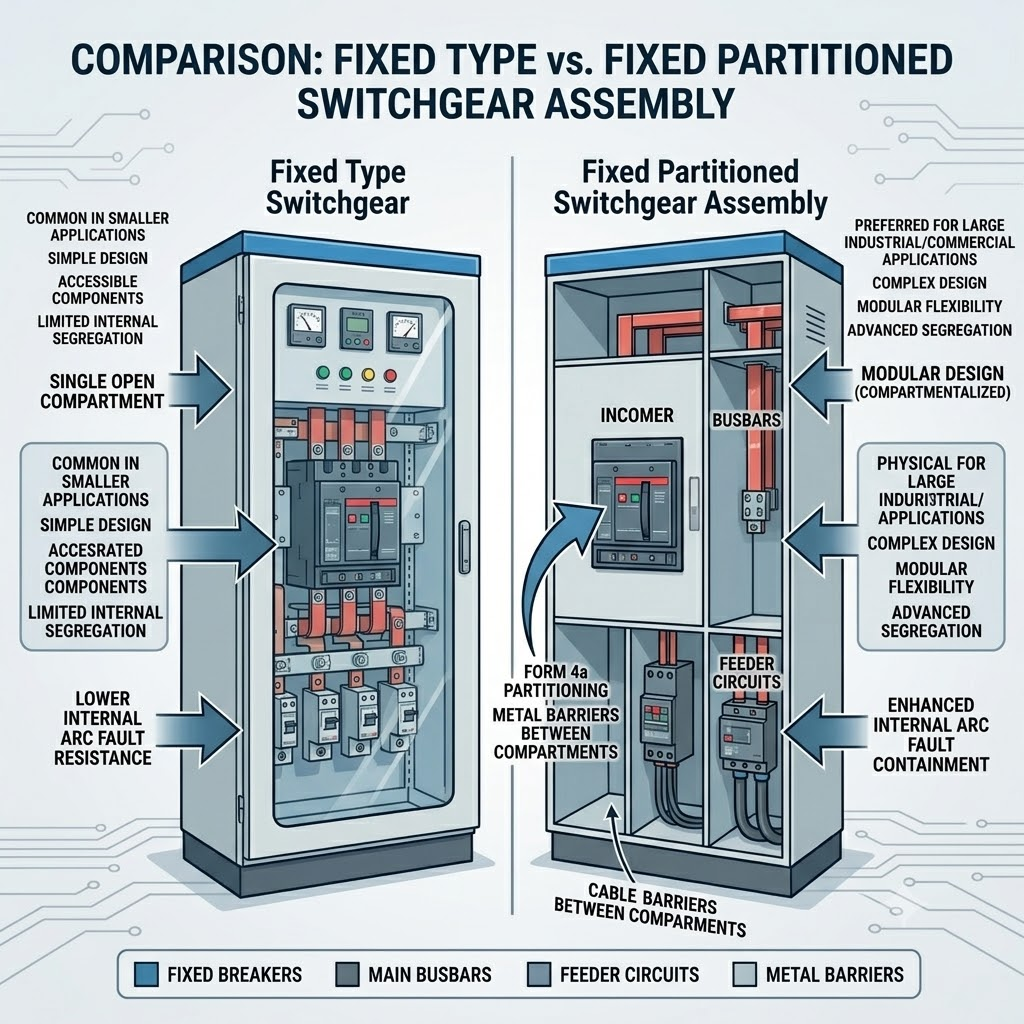

Srovnání: standardní pevné rozváděče vs. pevné rozváděče s oddělenými částmi

Specializovaný návrh a logika reakce požárního rozváděče

V trojúrovňové redundantní architektuře má napájení místností s požárními čerpadly a kritickým protipožárním zařízením nejvyšší prioritu. Systém zahrnuje specializované červené přepínací skříně ATS pro požární účely a skříně pro napájení požárních čerpadel.

Vizuální varování a dodržování předpisů: Skříně pro protipožární ochranu jsou potaženy jasně červenou barvou (nebo mají dveře s červeným označením), aby splnily povinné normy pro identifikaci zařízení protipožární ochrany a umožnily tak týmům pro nouzový zásah rychle zařízení identifikovat a ovládat.

Specializované přepínání pomocí ATS (Automatický přepínač napájení):

Vybaveno přepínači pro dvojité napájení určenými výhradně pro požární účely, typu CB nebo PC.

Podporuje logiku prioritního přepínání mezi dvěma veřejnými napájecími linkami a dieselovými generátory. Po aktivaci signálu z požárního poplachového systému (FAS) se přepínač ATS uzamkne na zdroj napájení pro požární účely a ignoruje logiku odpojování zátěže používanou u běžných zátěží.

ochrana „Pouze poplach přetížení, bez vypnutí“: Jističe pro speciální požární zátěže, např. požární čerpadla, jsou vybaveny jednotkami pro vypínání při přetížení tak, aby generovaly pouze poplachové signály místo automatického vypnutí. Tím se zachovává princip, že nepřetržitost dodávky elektrické energie má přednost před ochranou zařízení během zásahů při požáru.

Průvodce výběrem a inženýrským plánováním pevně oddělených rozváděčů

Při plánování a zakoupení nízko napěťových nouzových rozváděčů by inženýrské týmy měly posoudit klíčové parametry a normy:

1) Stupeň krytí (kód IP): Pro standardní vnitřní elektroprostory zvolte IP30 nebo IP40. Pro suterény, prostor blízko čerpadel nebo vlhká prostředí zvolte IP42 nebo IP54 spolu s ohřívači proti kondenzaci.

2) Prostor pro vstup a ukončení kabelů: Potvrďte konfiguraci vstupu shora/dole nebo vzadu u krytů s pevným oddělením a zajistěte dostatečný poloměr ohybu kabelů a prostor pro nulové proudové transformátory.

3) Elektrické a mechanické závazné uzamykání: Implementujte spolehlivé závazné uzamykání (např. schémata „dva ze tří“ nebo klíčové/mechanické závazné uzamykání kombinované s elektrickým závazným uzamykáním) mezi dvěma přívody ze sítě a spojkami sběrnic, aby se zabránilo nesynchronizovanému paralelnímu provozu mezi vedeními veřejné sítě nebo zdroji generátoru.

Často kladené otázky

Otázka 1: Co je pevné oddělené rozváděčové zařízení a jak se liší od standardního pevného rozváděčového zařízení?

Odpověď 1: Pevné oddělené rozváděčové zařízení používá kovové nebo izolační bariéry k rozdělení svého vnitřku na nezávislé oddíly (Forma 3 nebo Forma 4), zatímco standardní pevné rozváděčové zařízení používá jeden otevřený oddíl. Oddělená konstrukce brání šíření oblouku a zvyšuje bezpečnost údržby.

Otázka 2: Jak systém ATS řídí přechody napájení v tříúrovňovém napájecím systému?

A2: Systém využívá inteligentních řídicích jednotek spárovaných s vícestupňovými jednotkami ATS. V případě výpadku hlavního napájecího vedení přepne na záložní síťové napájení. Pokud dojde k výpadku obou síťových vedení, systém aktivuje dieselové generátory, aby se rozběhly, vybudovaly napětí a převzaly zátěž prostřednictvím ATS, přičemž mají přednost zátěže pro protipožární ochranu.

Q3: Proč jsou rozvaděče ATS pro protipožární zařízení natřeny červenou barvou a proč jsou nastaveny tak, aby při přetížení vyvolaly pouze alarm, nikoli vypnutí?

A3: Červený povrch zajišťuje soulad s povinnými normami pro identifikaci protipožárního zařízení. Nastavení přetížení tak, aby vyvolala pouze alarm a nezpůsobila vypnutí, udržuje napájení požárních čerpadel během mimořádných událostí, čímž upřednostňuje bezpečnost života před ochranou zařízení.

Q4: Jak se pevné oddělovací rozvaděče liší od vysunovacích (vytáčecích) rozvaděčů?

A4: Přepínačová zařízení s pevným oddělovačem mají šroubované hlavní obvodové připojení, což zajišťuje vyšší odolnost proti zkratu, nižší výkonové ztráty a lepší cenovou efektivitu. I když náhrada poškozeného jističe trvá déle než výměna vytahovacího modulu, vnitřní přepážky omezují rozsah výpadku na lokální úroveň.

Q5: Jak vybrat správné stupně krytí IP pro rozvaděč nouzového napájení?

A5: Pro standardní vnitřní elektroprostory použijte stupeň krytí IP30 nebo IP40. Pro místnosti s požárními čerpadly nebo vlhká podzemní prostředí vyberte stupeň krytí IP42 až IP54 a instalujte ohřívače proti kondenzaci, aby byla chráněna vnitřní izolace.

Závěr

Shrnutí: Pro moderní kritické zařízení je nezbytné zavést robustní víceúrovňovou napájecí architekturu podporovanou vypínacími přístroji s pevným oddělením a vysokou úrovní bezpečnosti, aby se eliminovaly jednotlivé body poruchy. Integrací pokročilého vnitřního členění, odolnosti proti zkratům a vyhrazených řídicích prvků pro nouzovou požární ochranu mohou správci zařízení dosáhnout maximální provozní dostupnosti a neporušené bezpečnosti. Investice do technicky navržených nízkoúrovňových distribučních systémů tak zajišťuje dlouhodobou spolehlivost napájení, soulad s předpisy a konečnou ochranu jak personálu, tak životně důležitých aktiv.
