Co je nízkonapěťové pevné rozváděčové zařízení GGD?

V moderní průmyslové distribuci elektrické energie je spolehlivý rozvaděč základem každé výrobní zařízení. Protože továrny a komerční budovy vyžadují stabilní dodávku energie pro provoz těžkých zátěží a středisek řízení motorů, správci zařízení často hledají robustní a cenově výhodná řešení. Mezi různými standardizovanými návrhy rozvaděčů patří kompletní nízko napěťové pevné rozvaděčové soustrojí GGD střídavého proudu mezi nejrozšířenější systémy na celém světě.

Navrženo pro vysokou elektrickou spolehlivost, tepelnou účinnost a mechanickou pevnost, GGD Spínač zajišťuje stabilní příjem, rozvod a propojení sběrnice pro náročné aplikace. Následuje podrobný pohled na jeho fungování a důvody, proč je tento rozvaděč běžnou součástí místností pro distribuci elektrické energie.

Pochopte rozvaděč GGD

Označení „GGD“ představuje vysoce standardizovaný konstrukční rámec pro rozvaděče střídavého proudu s nízkým napětím:

G: Zařízení pro distribuci střídavého proudu s nízkým napětím

G: Pevná instalace komponentů

D: Napájecí rozvaděč / rozvaděč pro distribuci elektrické energie

GGD skříně jsou obvykle provozovány při jmenovitém napětí 400 V až 690 V a frekvenci sítě 50 Hz nebo 60 Hz a jsou nasazovány vnitřních rozvodnách. Zvládají vysoké jmenovité provozní proudy a jejich odolnost proti zkratu je navržena tak, aby vydržela extrémní elektrické zátěž.

Na rozdíl od modulárních vytahovatelných skříní používá GGD rozvaděč pevné vnitřní upevnění. Hlavní spínací zařízení – jako jsou vzduchové jističe (ACB) a litinové jističe (MCCB) – jsou přímo šroubována k vnitřním rámovým konstrukcím. Tato jednoduchá architektura zajišťuje nízký přechodový odpor, minimální složitost údržby a vynikající dlouhodobou provozní stabilitu za těžkého a nepřetržitého zatížení.

Klíčové rozdíly:

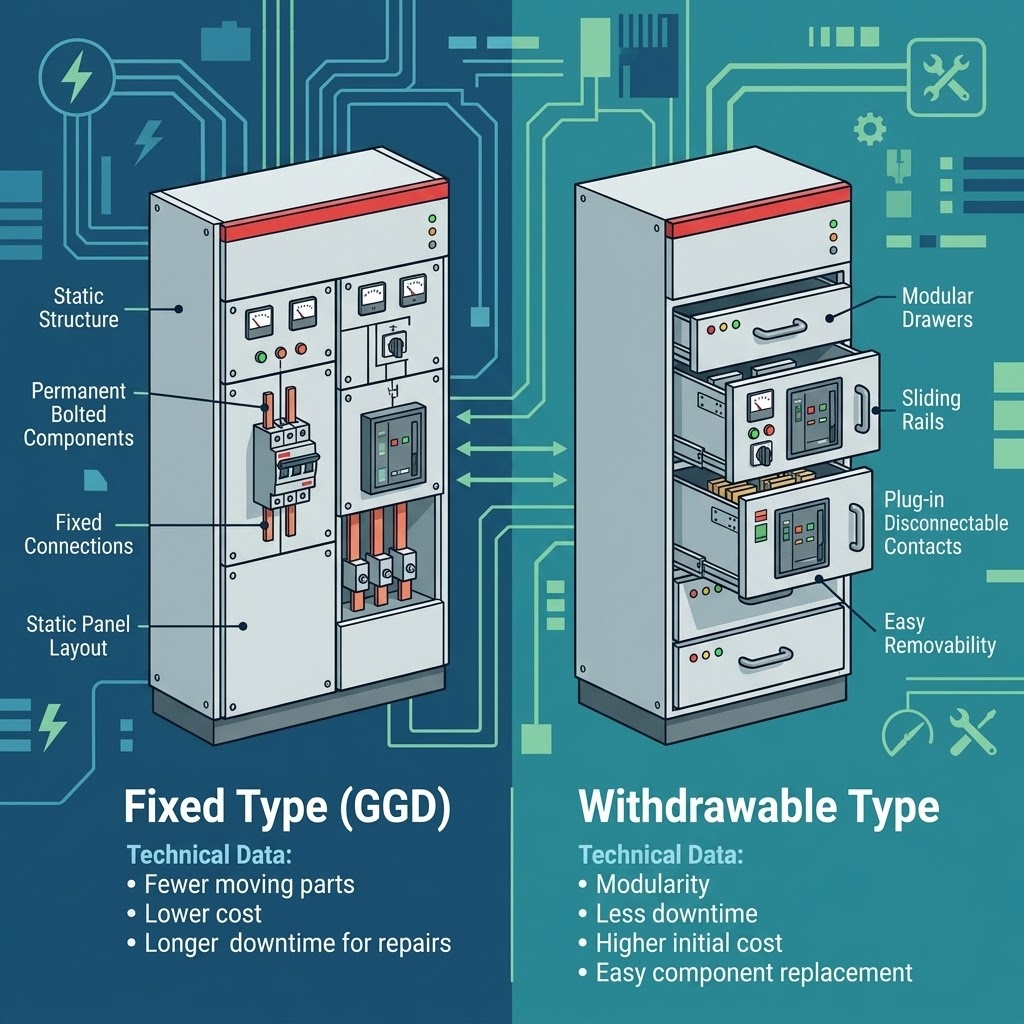

POROVNÁNÍ: Pevné (GGD) vs. Výklopní rozváděč

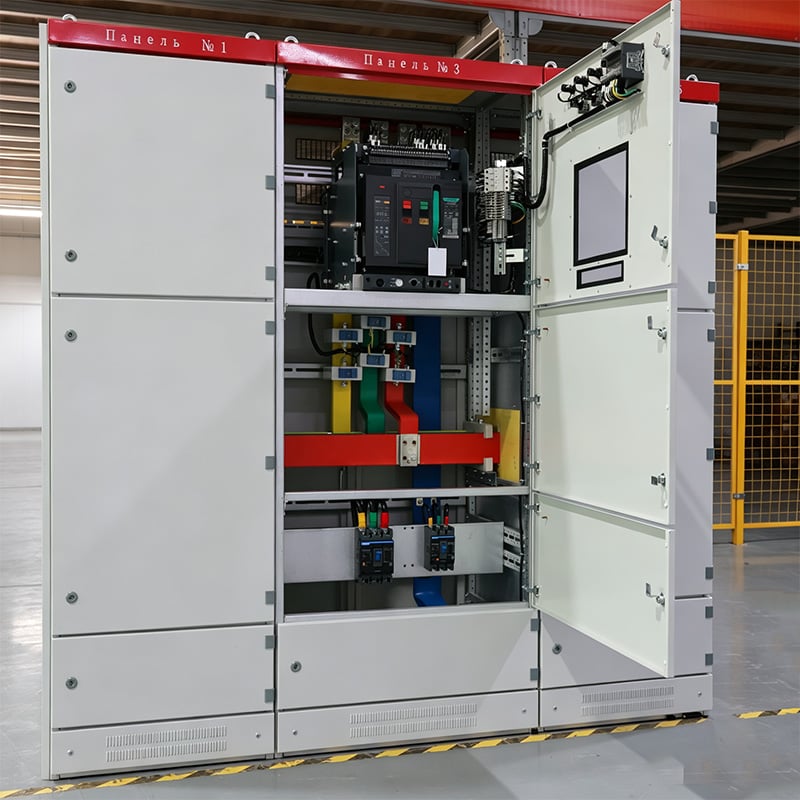

Vnitřní architektura a základní komponenty

Aby bylo zajištěno bezpečné přenos energie, dlouhodobá odolnost a ochrana proti zkratům, standardní nízko napěťová pevná rozváděčová soustava typu GGD integruje několik vysoce strukturovaných dílčích sestav:

Univerzální konstrukce rámu 8MF: Kostra skříně je vyrobena ze standardizovaného studeně válcovaného ocelového profilu 8MF, který zajišťuje vynikající mechanickou tuhost. Vnitřní rám má modulární matici s přesnými montážními otvory rozmístěnými v krocích po 20 mm. To umožňuje vysoce flexibilní montážní konfigurace pro různé komponenty bez nutnosti vrtání na místě nebo individuálních úprav.

Systém vysokovodivých sběrných lišt: Hlavní napájecí vedení tvoří vysoce kvalitní elektrolytické měděné sběrné lišty. Aby se zabránilo přeskoku mezi fázemi a chránilo se před nebezpečím fyzického kontaktu, jsou tyto sběrné lišty obaleny ohnivzdornou izolační teplosmrštitelnou trubkou s barevným kódováním (např. žlutá, zelená a červená pro aktivní fáze). Sběrné lišty jsou pevně uchyceny vysokopevnostními izolačními upínacími bloky, které jsou navrženy tak, aby odolaly obrovským elektrodynamickým silám v případě zkratu.

Hlavní rozvaděč a konfigurace jističů: Vnitřní uspořádání je logicky rozděleno podle směru toku výkonu. Hlavní vstupní skříně jsou vybaveny výkonnými vzduchovými jističi (ACB) s inteligentními spouštěcími jednotkami, které jsou navrženy pro zvládnutí velkých primárních proudů až 6300 A při připojení k rozsáhlým elektrickým sítím. Naopak hlavní skříně pro napájecí vedení používají odolné litinové jističe (MCCB) nebo odpojovací spínače, které bezpečně distribuují přesné provozní zatížení až 3200 A do podřízených rozvaděčů.

Izolace sekundárního řízení a měření: Horní část nebo přední přístrojová dvířka izoluje citlivé nízkonapěťové řídicí obvody od vysokovýkonových oddílů. Tato vyhrazená oblast obsahuje digitální multifunkční měřiče výkonu, kontrolní světla, proudové transformátory (CT) a ovládací tlačítka, což umožňuje technikům bezpečně monitorovat napětí a proud.

Konvektivní tepelné řízení: Odvod tepla je kritickým prvkem návrhu. Větrací štěrbiny jsou strategicky vyraženy do spodní sukně a horních krycích desek ocelového rámu. Tím vzniká přirozený tepelný komín: chladnější vzduch je nasáván ze spodu, absorbuje teplo vyvolané silně zatíženými jističi a měděnými sběrnými lištami a bez obtíží uniká horní střechou, čímž se udržuje optimální provozní teplota bez nutnosti mechanických chladicích ventilátorů.

Často kladené otázky

Otázka 1: Jaké jsou standardní napětí a proudové parametry rozvaděčů GGD?

A 1rozvaděče GGD obvykle pracují při napětí 400 V nebo 690 V. Proudové parametry hlavních sběrných lišt se obecně pohybují od 630 A do 6300 A a umožňují zvládnutí zkratových proudů až do 50 kA.

Otázka 2: Proč zvolit GGD pro hlavní napájecí rozvaděče?

A 2přímá šroubová spojení sběrných lišt eliminují rizika tření a přehřátí spojů typu plug-in. To zajišťuje vysokou spolehlivost a stabilitu při nepřetržitém přenosu výkonu při vysokých proudech.

Otázka 3: Jaké je standardní krytí IP rozvaděčů GGD?

A 3standardní vnitřní klasifikace je IP30. Nicméně skříně lze upgradovat pomocí specializovaných filtrů a těsnění tak, aby dosáhly klasifikace IP40 nebo IP42 podle konkrétních požadavků místa instalace.

Otázka 4: Jak GGD zvládá síly zkratového proudu?

A 4hlavní sběrnice jsou upevněny pomocí vysoce pevných izolačních podpor odolných proti hoření. Tyto robustní bloky brání deformaci vodičů a poruchám mezi fázemi při vysokých zkratových proudech.

Otázka 5: Jakou pravidelnou údržbu vyžaduje GGD?

A 5klíčové položky údržby zahrnují kontrolu šroubových spojů na přítomnost horkých míst, ověření utažení spojů sběrnic, odstraňování prachu ze větracích otvorů a kalibraci jističů.

Závěr

GGD AC nízkonapěťový pevný rozvaděč je vysoce spolehlivý a cenově výhodný rozváděč, který je nezbytný pro moderní průmyslové napájecí systémy. Provozní napětí leží v rozmezí 400 V až 690 V; rozvaděč využívá pevný ocelový rám typu 8MF s přímo šroubovanými hlavními komponenty, čímž zajišťuje vynikající mechanickou tuhost, nižší přechodový odpor kontaktů a menší složitost údržby ve srovnání s modulárními vytahovacími skříněmi. Díky měděným sběrným tyčím s vysokou vodivostí, izolovaným řídicím obvodům a konstrukci umožňující přirozené konvektivní chlazení bezpečně zvládá GGD systém trvalé zátěže až do 6300 A a zároveň odolává extrémním zkratovým zátěžím, čímž se stal standardní volbou pro hlavní přípojky a napájecí vedení.
