Proč zvolit hlavní rozvaděč UPS s proudem 315 A?

V moderním návrhu zdravotnických zařízení je elektrická spolehlivost přímo spojena s výsledky léčby pacientů. Operační sály, jednotky intenzivní péče (ICU), systémy diagnostického obrazování a automatické zdravotnické skladování závisí na nepřerušovaném toku čisté a stabilní elektrické energie. Ačkoli záložní zdroje napájení (UPS) s vysokou kapacitou tvoří primární obranu proti výpadkům elektrického napájení, efektivní dodávka této záložní energie do zařízení v nižších úrovních vyžaduje specializované koncové rozváděčové zařízení: 315A UPS Main. Rozvodná skříň .

Tato skříň je umístěna v jádře koncové části nouzového napájecího systému zařízení a slouží jako hlavní elektrické rozvodné centrum. Přijímá záložní energii vysoké kapacity ze středního záložního zdroje napájení (UPS), řídí její rozvod po několika větvových obvodech, chrání před elektrickými přepěťovými jevy a poskytuje nepřerušovanou viditelnost stavu celého systému.

Proč kritická zdravotnická zařízení potřebují specializované rozváděčové skříně pro hlavní rozvod záložního napájení 315A UPS?

V běžné komerční budově se rozvod elektrické energie zaměřuje především na zpracování obecné zátěže a základní ochranu proti přetížení. V prostředích zdravotnických zařízení jsou však požadavky na elektrickou energii mnohem přísnější. Dodávka elektrické energie přímo ze středního UPS do různorodých koncových zátěží bez vyhrazeného hlavního rozvodu představuje významná provozní rizika.

Konfigurace 315 A poskytuje optimální proudovou kapacitu – dodává přibližně 200 kW vyvážené třífázové čisté energie – a je proto ideální pro vyhrazená křídla nemocnic, operační sály nebo skupiny kritických lékařských zařízení.

Klíčová rizika řešená vyhrazeným rozvodem z UPS:

1. Kaskádové výpadky (nedostatečná selektivita jističů): Pokud dojde k místnímu zkratu na jednom monitorovacím zařízení, může špatně navržený rozvaděč způsobit vypnutí hlavního jističe napájecího zdroje UPS nadřazeného řádu. Tím se přeruší záložní napájení celého oddělení. Specializované rozvaděče používají koordinované, víceúrovňové litinové jističe (MCCB), které umožňují lokální izolaci poruchy bez přerušení hlavního napájení.

2. Přechodné napěťové špičky a rušení: Vysokofrekvenční elektrické rušení způsobené spínáním ve veřejné síti, motory lékařských zařízení nebo atmosférickými jevy může procházet standardními rozvaděči a potenciálně poškodit citlivou diagnostickou elektroniku nebo narušit signály dálkového měření.

3. Nesymetrie fází a přehřívání: Nesymetrické jednofázové zátěže v rozsáhlých zařízeních mohou přetížit nulové vodiče, způsobit drift nulového potenciálu a vyvolat tepelné namáhání hlavních sběrnic.

4. Neplánované výpadky během údržby: Údržba jednotlivých odbočných obvodů by nikdy neměla vyžadovat vypnutí celé záložní linky UPS. Modulární odbočné jističe a jasná fyzická izolace umožňují bezpečnou údržbu jednotlivých podpřívodů.

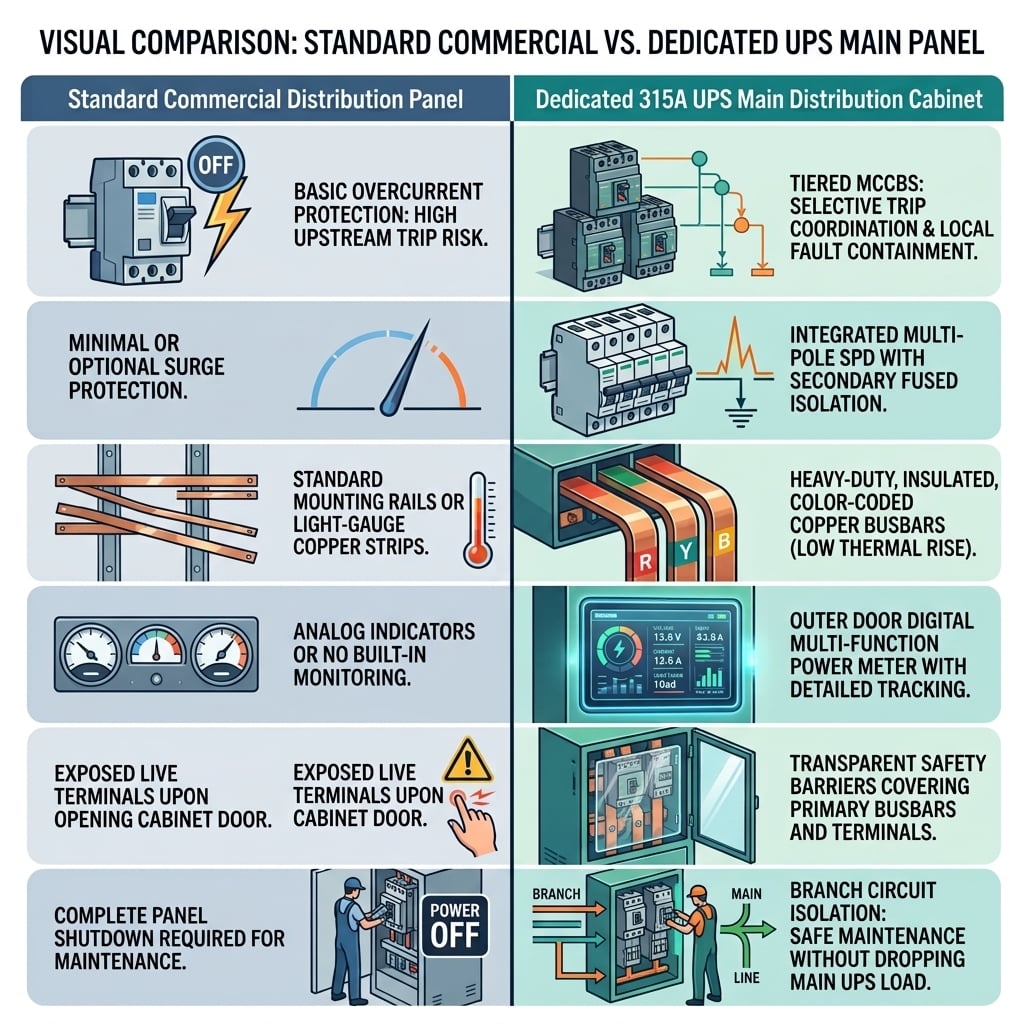

Konstrukční hodnota: Standardní elektrický rozvaděč versus specializovaný rozvaděč UPS s proudem 315 A

Abychom pochopili provozní rozdíl, který přináší zdravotnický rozvaděč UPS s proudem 315 A, následující tabulka zdůrazňuje klíčové rozdíly výkonu a konstrukce:

Architektura systému a základní komponenty

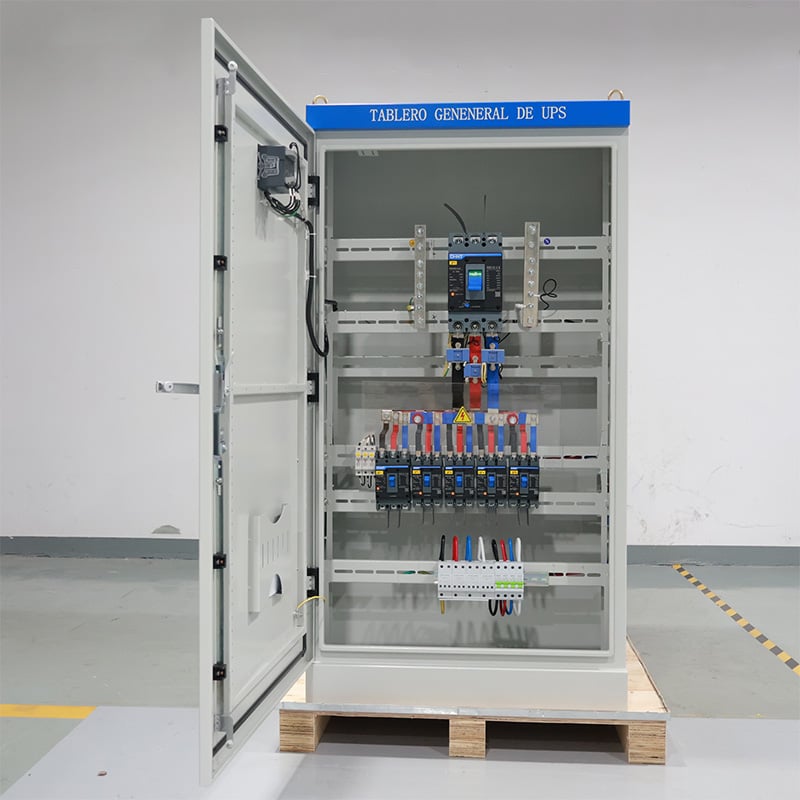

Rozvaděč hlavního napájení UPS s vysokou spolehlivostí 315 A je založen na přehledné, modulární vnitřní architektuře. Každá komponenta je vybrána tak, aby minimalizovala elektrický odpor, odolala zkratovým zátěžím a zajistila dlouhodobou trvanlivost.

Základní komponenty a provozní funkce

1. Hlavní vstupní litinový jistič (MCCB) 315 A: Slouží jako primární odpojovací prvek a hlavní ochranný práh pro vstupní napájení UPS. Je vybaven nastavitelnými tepelně-magnetickými nebo elektronickými nastaveními vypínacího prahu, která umožňují přesně upravit meze nadproudu podle požadavků na zátěž v následných obvodech.

2. Větvové jističe pro jednotlivé úrovně: Sada podřízených litinových jističů (MCCB) s různými jmenovitými proudy (např. 50 A, 63 A, 80 A nebo 100 A) rozděluje hlavní sběrnici 315 A na samostatné podřízené obvody. Tato modulární struktura zajišťuje selektivitu jističů pro různé lékařské zátěže.

3. Izolované pevné měděné sběrnice: Masivní tyče z vysokoryzové mědi distribuují energii od hlavního vstupního jističe k jednotlivým odbočkovým zařízením. Tyto sběrnice jsou izolovány plamenoodolnými pouzdry a barevně kódovány podle fáze, čímž minimalizují ztráty vedení, zabrání přeskoku mezi fázemi a vydrží vysoké proudy krátkého spojení.

4. Pole ochranných zařízení proti přepětí (SPD): Třída II / typ 2 ochrany proti přepětí montované na DIN liště jsou přímo připojeny k hlavním napájecím vedením a absorbují vstupní přechodné přepětí. Vybavena jednotlivými sekundárními odpojovacími prvky chrání SPD zátěž za sebou tak, že během potlačení přepětí nedochází k vypnutí hlavního jističe.

5. Multifunkční digitální měřič elektrické energie: Umístěný na vnější dveři skříně, tento přístroj komunikuje přímo s vnitřními proudovými transformátory a napěťovými odbočkami. Zobrazuje okamžité fázové napětí, fázové proudy, činný výkon, frekvenci a procentuální zatížení, čímž umožňuje provozním technikům provozu předcházet přetížením preventivně.

6. Izolované sběrnice neutrálu (N) a ochranného vodiče (PE): V uzavřeném prostoru jsou umístěny vyhrazené, robustní uzemňovací a neutrální sběrnice, které běží rovnoběžně. Fyzické oddělení uzemňovacích cest a jejich nízká impedance zabrání vzniku uzemňovacích smyček, stabilizují napětí nulového potenciálu a zajišťují soulad s bezpečnostními předpisy.

7. Průhledné akrylové ochranné bariéry: Nad hlavními živými sběrnicemi a hlavními svorkovými body jsou instalovány průhledné bezpečnostní clony. To umožňuje vizuální kontrolu připojení a zároveň chrání obsluhu před náhodným dotykem.

Často kladené otázky

Q1: Jaká je hlavní funkce rozvaděče hlavního rozvodu UPS s proudem 315 A?

A1: Slouží jako centrální rozdělovací bod za UPS, rozděluje čistý záložní proud do chráněných podobvodů, lokálně omezuje elektrické poruchy a poskytuje sledování elektrické energie v reálném čase.

Q2: Jak selektivita jističů brání výpadkům napájení v celé budově?

A2: Výběrové vypínání zajistí, že jističe podřazených větví reagují na místní zkraty rychleji než hlavní jistič 315 A, čímž se poruchy izolují na jediný obvod a zároveň zůstane napájení zbývajícího zařízení zachováno.

Q3: Proč je potřebný ochranný prvek proti přepětí (SPD) pod jeho úrovní, pokud je již k dispozici UPS?

A3: I když UPS upravuje hlavní přívodní napájení, místní spínací přechodné jevy a vnější napěťové špičky se mohou stále dostat do podřazeného zapojení. Integrovaný SPD tyto přepětí omezuje, než dosáhnou citlivého zařízení.

Q4: Čím se tento rozvaděč liší od běžného komerčního podrozvaděče?

A4: Vyznačuje se vyššími hodnotami vypínací schopnosti při zkratu, těžkými izolovanými měděnými sběrnými lištami, integrovaným multifunkčním měřicím zařízením, vyhrazenou ochranou proti přechodným jevům a dotykově bezpečnými akrylovými bariérami nad živými lištami.

Q5: Jaká základní údržba je vyžadována pro dlouhodobou spolehlivost?

A5: Pravidelná údržba zahrnuje infračervené termální skenování pro horká místa, ověření utahovacích momentů spojovacích šroubů, sledování indikátorových oken SPD a udržování větracích otvorů volných od prachu.

Závěr

Robustní systém záložního napájení závisí stejně na přesnosti koncové rozvaděčové techniky jako na hlavním napájení z UPS. Implementace vyhrazeného rozvaděče hlavního napájení UPS s proudovým výkonem 315 A zajistí, že kritické zdravotnické zátěže – od operačních sálů po jednotky intenzivní péče – budou chráněny proti lokálním zkratům, přepětí a výpadkům systému. Díky důslednému dodržování selektivity jističů, integrovanému multifunkčnímu měření a izolované architektuře sběrnice mohou technici provozu chránit zařízení kritická pro život pacientů a zaručit nepřetržitou provozní kontinuitu.
