Přehled
Udržení nepřetržitého provozu během výpadků vyžaduje vysoce odolnou infrastrukturu. Tato jednotka představuje kritické spojení mezi zdroji energie
záložního napájení a životně důležitými provozními zátěžemi. Původně navržen jako speciální rozvadový šitý UPS kabinet pro nemocnice, jeho robustní architektura splňuje
přísné požadavky zdravotnických zařízení, která si nemohou dovolit ani milisekundový výpadek napájení. Robustní skříň obsahuje pokročilé
obvody upravené tak, aby bezpečně zvládaly vysoké elektrické zátěže. Efektivně směruje regulované napájení do několika vedlejších obvodů, čímž zajišťuje, že každé
připojené zařízení obdrží čistou a nepřerušovanou energii. Integrací vysokokapacitních jističů a přesných možností řízení zátěže,
poskytuje správcům zařízení úplný klid. Toto zařízení představuje vysoce spolehlivé řešení pro moderní řízení energie,
chrání jak hardware, tak kritické každodenní procesy před neočekávanými výpadky napájení.
Základní součásti a funkce

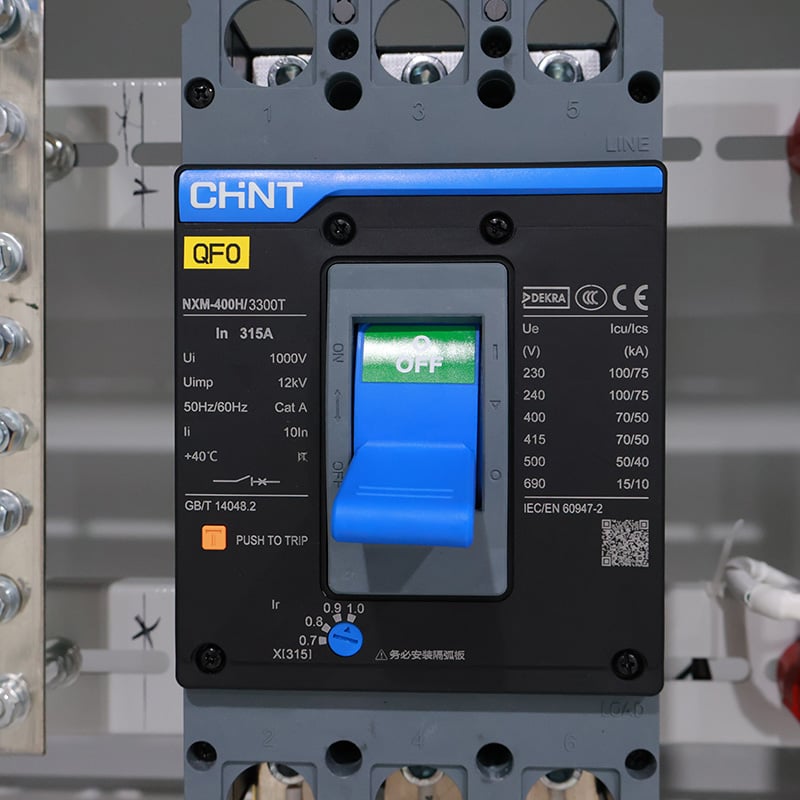

V jádru tohoto systému je robustní hlavní jistič s proudem 315 A, který poskytuje základní ochranu proti přetížení a zkratům.
Jako vysoce účinný rozváděč UPS pro hlavní distribuci obsahuje prémiové spínací zařízení, které rychle izoluje poruchy, čímž brání tomu, aby místní problémy

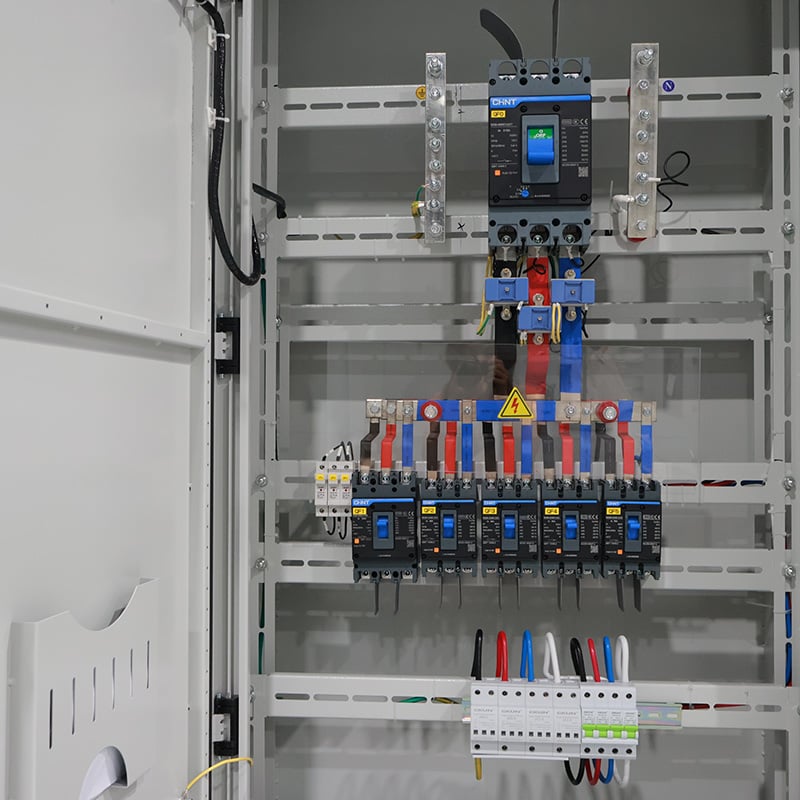

ovlivnily celou síť. Vnitřní uspořádání zahrnuje barevně kódované měděné sběrnice, které snadno zvládnou vysoké proudy a současně minimalizují

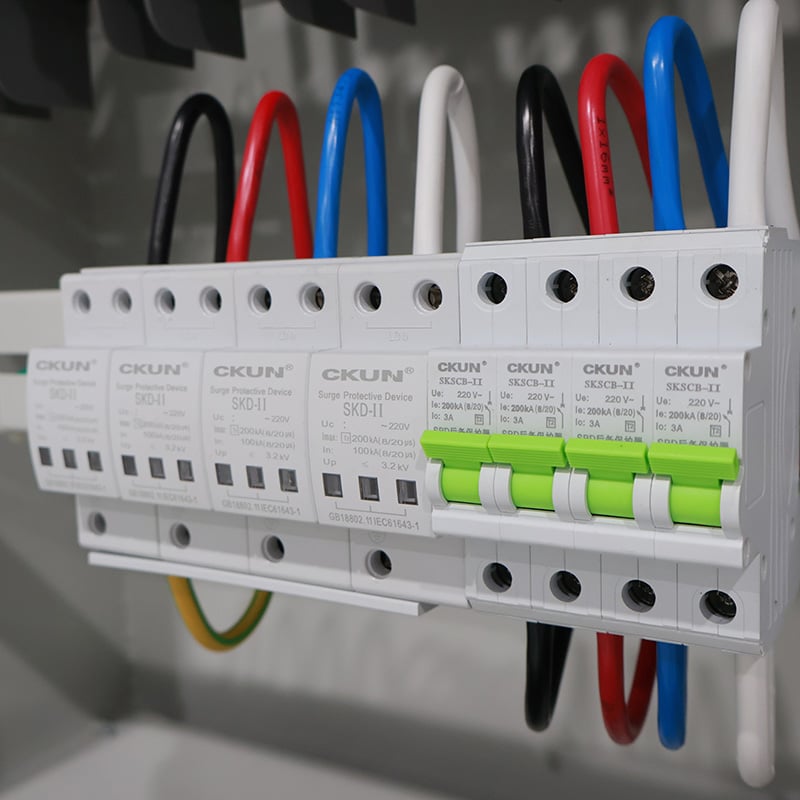

tepelné namáhání, čímž zajišťují dlouhodobou spolehlivost. Kromě toho integruje pokročilá zařízení pro ochranu proti přepětí, která chrání citlivou následnou elektroniku
před ničivými napěťovými špičkami způsobenými bleskem nebo přepínáním sítě. Funguje efektivně jako trojfázový rozváděč UPS s proudem 315 A

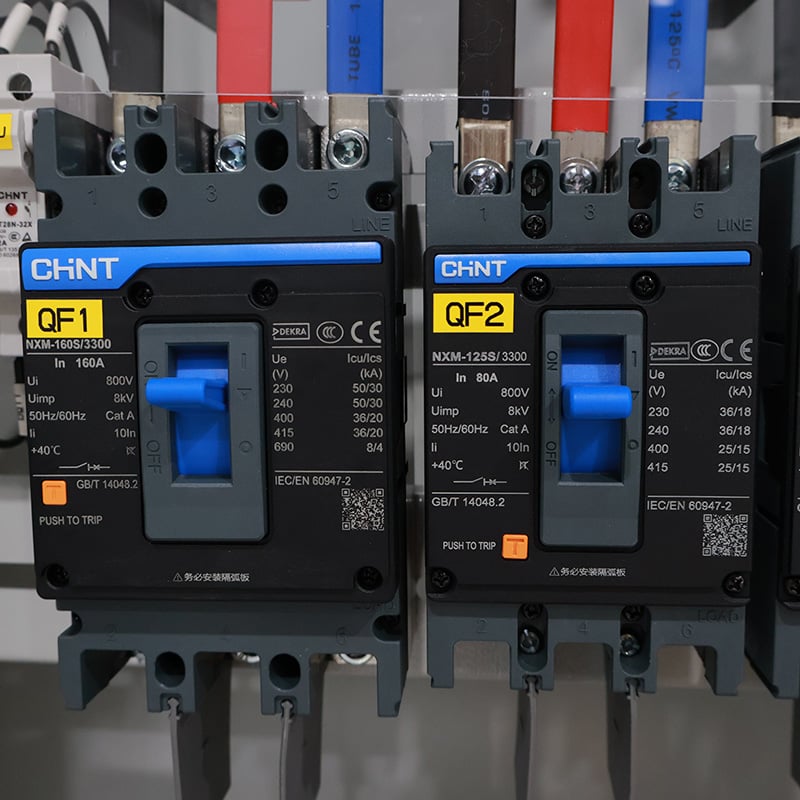

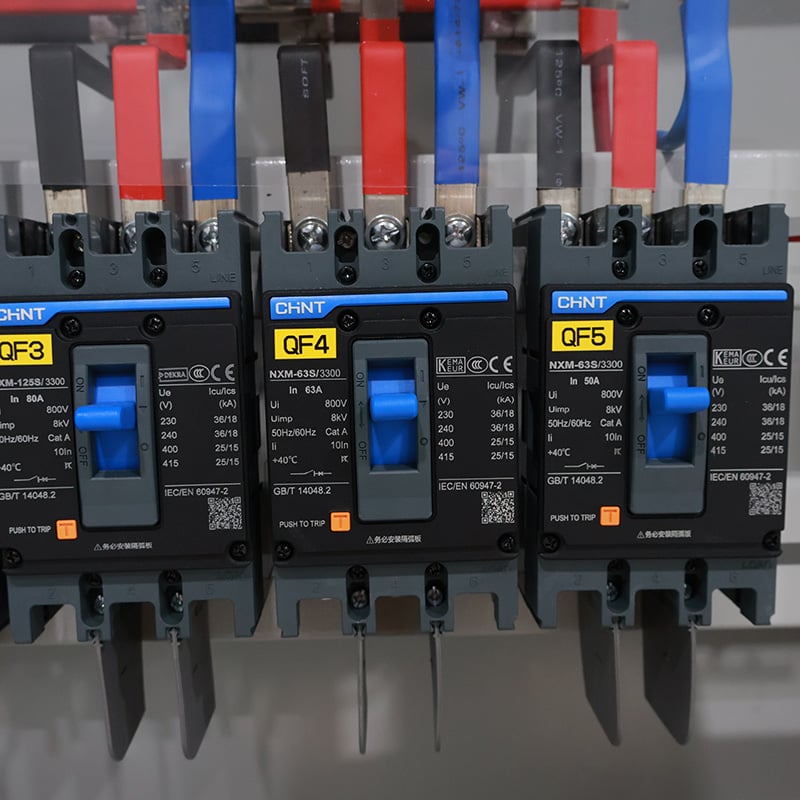

Rozvaděč, který vyrovnává rozdělení výkonu mezi více fázemi, aby zajistil optimální rozdělení zátěže. Jističe sekundárních větví jsou strategicky
uspořádány tak, aby umožnily podrobnou regulaci jednotlivých obvodů. Tato přesná konfigurace umožňuje údržbářům izolovat konkrétní
zóny pro bezpečnou údržbu, aniž by došlo k narušení celkového přívodu elektrické energie do jiných kritických provozních oblastí, čímž se stává skutečně odolným základem
pro komplexního elektrického řízení zařízení.
Návrh a soulad
Design:

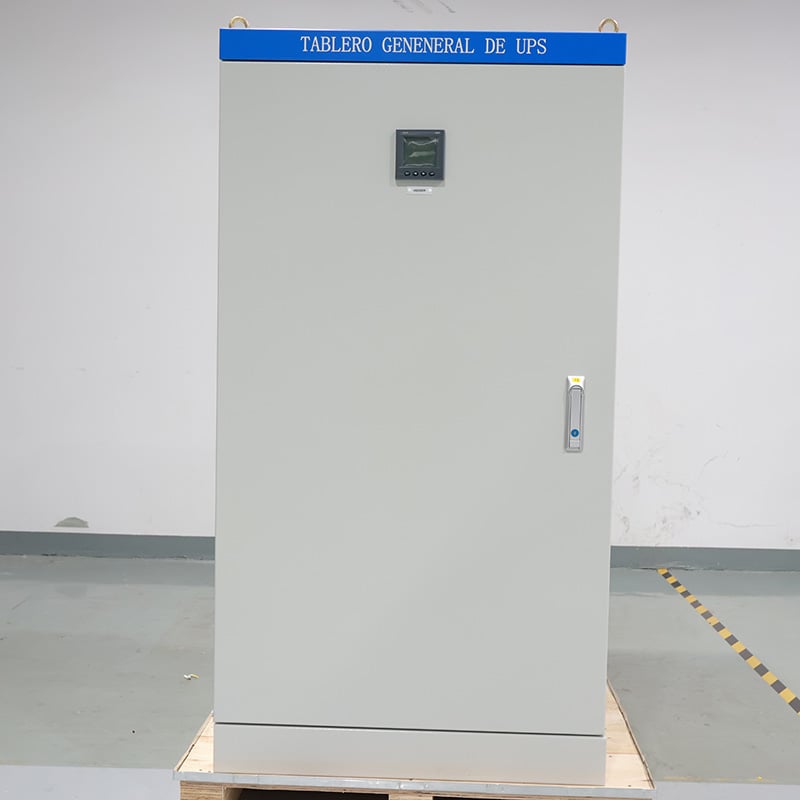

Těžký kryt je vyroben z vysoce kvalitní studeně válcované oceli a poskytuje vynikající ochranu proti environmentálním rizikům
prachu, a mechanickým nárazům. Přísně splňuje náročné mezinárodní bezpečnostní elektrotechnické normy, což zajišťuje jeho bezpečný
provoz v extrémně náročných komerčních i těžkých průmyslových prostředích. Průhledné akrylové stínění uvnitř nad živými sběrnými kolejnicemi
zabraňuje náhodnému kontaktu lidí, čímž je během rutinních údržbářských kontrol výrazně zvýšena bezpečnost obsluhy. Každý svorkový a
drát je pečlivě označen, aby se usnadnilo rychlé odstraňování poruch a zaručilo plné dodržení mezinárodních předpisů pro elektrické instalace.
Soulad:
Vzhledem k tomu, že různé provozy často mají zcela specifické požadavky na rozvody elektrické energie, tato univerzální jednotka funguje jako plně přizpůsobitelný
rozvaděč. Prostoritá vnitřní konstrukce snadno umožňuje umístit různý počet malých jističů podle
konkrétních požadavků projektu. Je vybavena pečlivě vypočteným rozestupem komponent pro optimální odvod tepla, čímž se zabrání tepelnému omezení výkonu za
maximální zátěže. Kromě toho standardní rozměry rozvaděče a integrované zdvihací kroužky umožňují jednoduchou dopravu a přesné
umístění, což zajišťuje bezproblémovou fyzickou integraci do stávajících elektroúseků bez nutnosti drahých stavebních úprav
stávající budovové infrastruktury.
Hlavní výhody
Vynikající spolehlivost
Sestavený s průmyslovými jističi nejvyšší kvality a vysoce kvalitními ochranami proti přepětí, tento robustní systém výrazně snižuje riziko náhlého poškození zařízení
poskytuje vysoce stabilní energetický most, který účinně izoluje zranitelné zařízení napájené zespodu od ničivých poruch elektrické sítě
a zaručuje bezprecedentní životnost zařízení a trvalý vrcholní výkon i při nepřetržitém provozu za extrémně náročných zatížení.
Zvýšená operační bezpečnost
Přesné fyzické oddělení hlavních napájecích vedení v kombinaci s důkladnými postupy strukturálního uzemnění a jasnou ochrannou stínění
zaručuje maximální bezpečnost personálu. Technici mohou efektivně kontrolovat provozní stav vnitřních spínačů a sběrných lišt bez toho, aby byli přímo
vystaveni nebezpečným živým proudům, čímž aktivně snižují vážné pracovní nehody během rutinních kontrol i složitých auditů systému.
Inteligentní řízení energie
Funguje bezproblémově jako inteligentní UPS hlavní rozvaděč a lze jej snadno integrovat s pokročilými digitálními monitorovacími panely pro sledování
fázové napětí, přesný proud a celkový stav zátěže v reálném čase. Tato klíčová analytická funkce umožňuje provozovatelům zařízení aktivně řídit denní
spotřebu energie, přesně vyrovnat rozdělení zátěže mezi fáze a včas detekovat skryté přetížení ještě před tím, než způsobí katastrofální výpadky celého systému.
Zjednodušený údržbový pracovní postup
Vysoce uspořádané vnitřní zapojení a modulární uspořádání odbočkových jističů výrazně snižují pracnost potřebnou pro budoucí modernizace systému
nebo výměnu konkrétních komponentů. Tato promyšlená inženýrská architektura umožňuje technikům na místě provádět nutné opravy rychle a efektivně,
čímž se minimalizuje prostoj provozu a efektivně se snižují dlouhodobé náklady na údržbu po celou životnost zařízení pro globální majitele objektů. Navíc
standardizace základních komponentů zajišťuje rychlou dostupnost náhradních dílů všude.
Parametry
Specifikace |
Podrobnosti |
| Jmenovitý hlavní proud | 315A |
| Napětí systému | 400 V / 415 V střídavého proudu |
| Konfigurace fáze | 3-fázové, 4-vodičové + PE |
Hlavní vypínač |
rámec 400 A / vypínací proud 315 A, 3-pólové (CHNT) |
Větvové jističe |
Nastavitelné (např. možnosti 125 A, 80 A, 63 A, 50 A) |
Ochrana proti přepětí |
Ochranný prvek třídy II, Imax: 200 kA, Up ≤ 3,2 kV |
Materiál sběrnic |
Vysoce vodivá cínovaná měď |
Ochrana obalu |
IP20 / IP30 (standardní pro vnitřní použití) |
Materiál skříně |
Studeně válcovaná ocel s protikorozním povlakem |
Případné scénáře použití
Zdravotnická zařízení a lékařská centra
V prostředích, kde závisí lidský život výhradně na nepřetržitém dodávání elektrické energie, je tento robustní přístroj naprosto nezbytný. Spolehlivě zajišťuje záložní
napájení pro jednotky intenzivní péče, operační sály a pokročilé zařízení pro magnetickou rezonanční zobrazovací techniku (MRI). Tím, že zabrání i nejmenším poklesům napětí, zajistí
bezchybný a nepřetržitý provoz životně důležitých systémů podpory života a vysoce citlivých diagnostických nástrojů během složitých lékařských výkonů a chrání tak
blaho pacientů.
Datová centra a IT infrastruktura
Rozsáhlé datové centra a telekomunikační uzly vyžadují absolutní stabilitu napájení, aby nedošlo ke katastrofální ztrátě dat. Funguje jako
vysokovýkonný nízkoúrovňový rozváděč, který efektivně distribuuje záložní elektrickou energii do hustých řad serverů, chladicích systémů HVAC a
a klíčových síťových přepínačů. Tím zajišťuje, že globální digitální služby zůstávají online a plně dostupné, a udržuje tak přísnou integritu dat
během při neočekávaných výpadcích místního elektrického rozvodu.
Moderní výrobní zařízení
Moderní automatické výrobní linky silně závisí na přesných elektronických řídicích systémech, které jsou extrémně citlivé na i nepatrné kolísání napětí. Tento
rozváděč poskytuje vysoce stabilní energii průmyslovým robotům, programovatelným logickým řídicím jednotkám a těžkým strojům. Účinným
odstraněním náhlých výpadků napájení chrání drahocenné suroviny před poškozením v průběhu výrobního procesu a udržuje výrobní plány továren
přesně podle harmonogramu, čímž maximalizuje celkový provozní výnos.
Obchodní a finanční instituce
Velké korporátní sídla, vládní budovy a rušné bankovní centra vyžadují nepřetržitý provoz pro zabezpečené zpracování transakcí vysokého objemu.
toto zařízení zajistí okamžitou záložní napájecí energii pro nouzové osvětlení, poplachové systémy proti požáru, ovládání výtahů a servery pro obchodování s vysokou frekvencí.
tím se předchází obrovským finančním ztrátám a zároveň se zajišťuje fyzická bezpečnost osob v budově během
náhlých výpadků elektrické energie nebo extrémních počasí.
