Jak nezásadní rozvaděče chrání kritické napájení nemocnic?

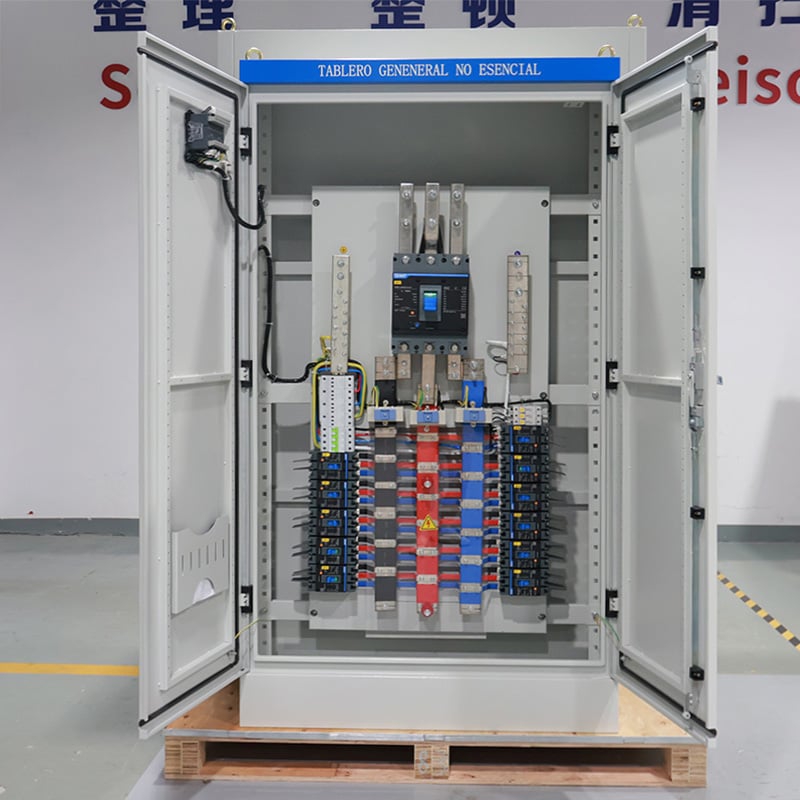

V moderním elektrickém návrhu nemocnic závisí celková spolehlivost napájení výrazně na hierarchické architektuře systému s klasifikací zátěží. Elektrické zátěže nemocnic jsou přísně kategorizovány již u hlavního rozváděče, aby byla zajištěna nepřerušovaná činnost kritického lékařského vybavení, jako jsou systémy podpory života v operačních sálech a jednotkách intenzivní péče (ICU). Hlavní rozvaděč nemocnice Rozvaděč nezásadních zátěží (Hlavní rozvaděč pro nezásadní zátěž) slouží jako primární rozdělovací centrum pro běžné, nepotřebné pro zachování života elektrické zátěže. Je napájen přímo hlavními vysokonapěťovými nebo středním napětím transformátory veřejné sítě a distribuuje energii dále do různých podrobných rozvaděčů, desek pro monitorování energie a regionálních odbočkových skříní.

Tento hlavní rozvaděč koordinuje dodávku elektřiny pro obecné osvětlení nemocnice, topení, větrání a klimatizaci (HVAC), ventilátory pro komfortní větrání, kancelářskou techniku, eskalátory a obecnou infrastrukturu veřejných budov. V případě výpadku napájení z primární sítě spustí automatizovaný řídicí systém protokol o odpojení části zátěže. Protože tyto nepotřebné pro zachování života zátěže vydrží dočasný výpadek napájení, rozvaděč pro nezásadní zátěž se okamžitě odpojí. Tato akce odpojí sekundární zátěže s vysokou spotřebou, aby chránila záložní dieselové generátory nebo systémy akumulace energie v bateriích (BESS), a tím vyhradila kritickou nouzovou energii výhradně pro zásadní zdravotnické operace.

Klíčové aplikační scénáře v zdravotnické infrastruktuře

Centrální distribuce normálního napájení: Sloučí hlavní přívody veřejné sítě a směruje velké množství elektrické energie do rozvaděčů na jednotlivých patrech, jednotek pro zpracování vzduchu (AHU), čerpadel pro vodu, eskalátorů a nekritických administrativních zón.

Automatické odpojování nouzové zátěže: Je přímo integrováno s automatickými přepínači napájení (ATS), systémy řízení napájení (PMS) a jističi se spouštěním pomocí odbočky, aby odpojilo těžkou zátěž během několika milisekund po výpadku napájení ze sítě.

Monitorování kvality napájení a audit energie: Obsahuje digitální multifunkční měřiče elektrické energie, které zaznamenávají v reálném čase napětí, proud, činný výkon, jalový výkon, účiník a celkové harmonické zkreslení (THD) na všech sekundárních přívodních vedeních.

Izolace elektrického systému a omezení poruch: Působí jako bezpečnostní bariéra mezi hlavním vstupem veřejné sítě a podřazenými rozvaděči a izoluje lokální zkraty nebo zemní poruchy dříve, než by mohly ovlivnit transformátorové rozvaděče v nadřazeném systému.

Základní vnitřní komponenty a mechanická architektura

Vnitřek těžkého hlavního rozváděče pro nepodstatné obvody je navržen pro vysokou zkratovou odolnost, nízké zahřívání a dlouhou provozní životnost za podmínek trvalého vysokého zatížení. Hlavní vnitřní moduly zahrnují:

Litinkové jističe (MCCB): Průmyslové jističe s vysokou zkratovou odolností, vybavené nastavitelnými tepelně-magnetickými nebo elektronickými spouštěmi. Tyto jističe poskytují přesnou ochranu proti přetížení a zkratu pro všechny odchozí větvové obvody.

Izolovaný systém sběrných tyčí s vysokou vodivostí: Hlavní fázové tyče (L1, L2, L3), nulovací tyč (N) a ochranná uzemňovací tyč (PE) vyrobené z vysoce čisté mědi s cínovým povlakem. Jsou potaženy barevně kódovanou teplosmrštitelnou izolační trubkou, aby se zabránilo obloukovému výboji mezi fázemi, snížily provozní teploty a zabránilo náhodnému dotyku.

Přístroje pro ochranu proti přepětí (SPD): Pohotovostní jiskřiště typu 2 spárovaná se speciálními pojistkovými odpínači záložního obvodu. Omezují dočasné přepěťové špičky způsobené bleskem, přepínáním v distribuční síti nebo přepínáním induktivních zátěží.

Modulární větvové obvody a řídicí prvky na DIN-liště: Strukturovaný vnitřní rámec, který obsahuje menší pomocné jističe, bloky řídicích pojistek, signalizační relé a svorkovnice. Jednoznačné označení svorek, popisky vedení a fázové přepážky usnadňují dlouhodobou údržbu i budoucí rozšiřování obvodů.

Rámec skříně a systémy vstupu kabelů: Skříně z ocelového plechu s vysokou tloušťkou, buď za studena válcovaného, nebo pozinkovaného, povrchově upravené korozivzdorným epoxidovým práškovým nátěrem. Umožňují flexibilní vstup kabelů shora nebo zdola prostřednictvím přírub s kabelovými dírkami, aby bylo možné použít těžké armované napájecí kabely.

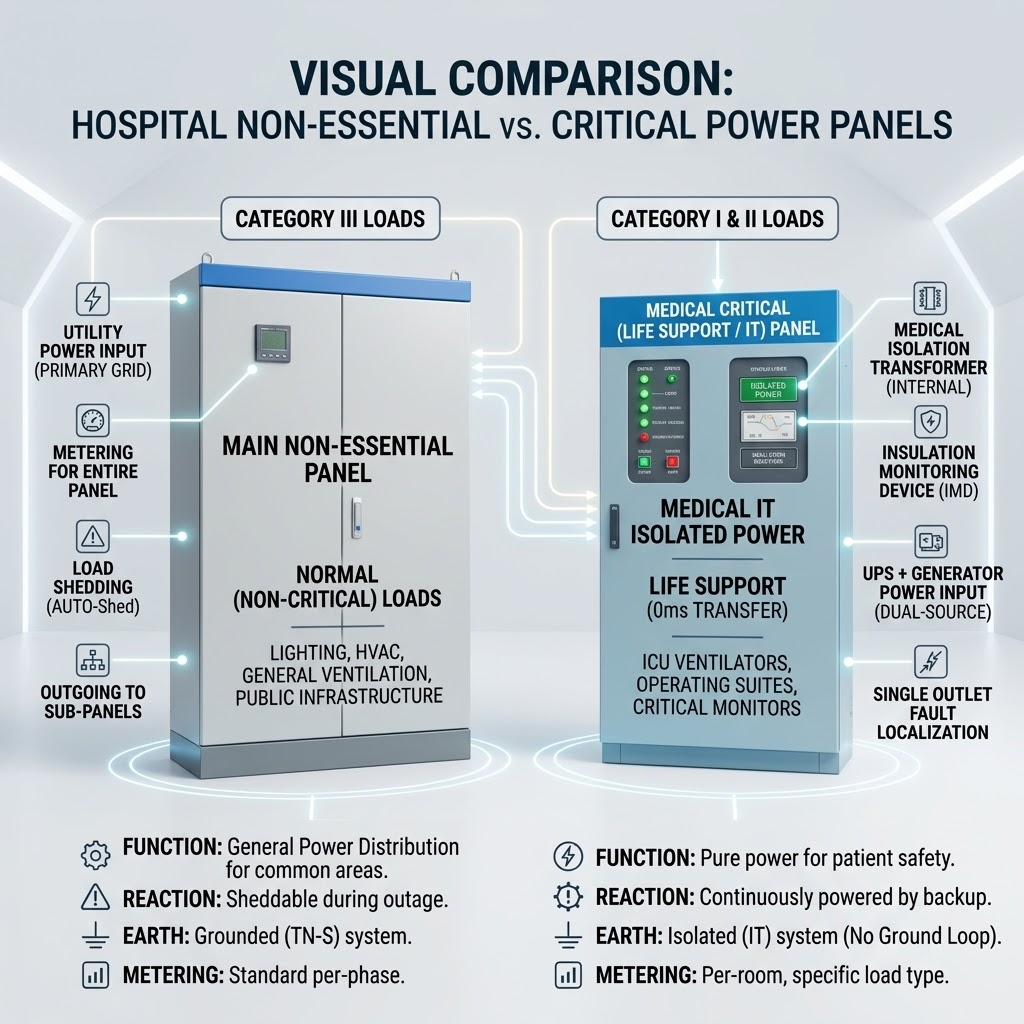

Srovnání funkcí: Hlavní panel pro nepodstatné zátěže versus panel pro kritické zdravotnické aplikace (IT-systém)

Následující tabulka porovnává technické charakteristiky a architektonické rozdíly mezi hlavním distribučním panelem nemocnice pro nekritické zátěže a kritickým lékařským (izolovaným napájecím / IT) panelem.

Klíčové aspekty výběru, dimenzování a instalace

1. Přerušovací schopnost při zkratu

Inženýři musí provést podrobné výpočty zkratových proudů na základě impedancí nadřazeného transformátoru a délky kabelů. Hlavní vstupní jističe musí mít dostatečnou konečnou i provozní zkratovou přerušovací schopnost, aby odstranily vážné elektrické poruchy bez poškození skříně.

2. Tepelné řízení a proudová zatížitelnost sběrnice

Protože nezákladní panely řídí těžké trvalé zátěže (např. velké jednotky pro zpracování vzduchu a chladiče), musí být vnitřní sběrnice dimenzovány s dostatečnou proudovou rezervou. Konstrukce skříní by měla zahrnovat přirozené větrání prostřednictvím mřížek nebo ventilátory se silovým výtlakem, zatímco všechny spoje sběrnic vyžadují pružinové podložky typu Belleville utažené podle specifikace, aby se zabránilo uvolnění způsobenému tepelnou roztažností.

3. Selektivní koordinace a kaskádová ochrana

Křivky časově proudové charakteristiky (TCC) mezi hlavními vstupními jističi a podřízenými větvovými jističi musí být plně koordinovány. Správné nastavení zpoždění při krátkodobém přetížení a prahových hodnot okamžitého vypnutí zabrání tomu, aby menší poruchy v podřízených obvodech způsobily vypnutí hlavního vstupního jističe.

4. Vedení kabelů a ochrana skříní (krytí IP)

V závislosti na uspořádání elektroprostoru musí rozvaděče umožňovat přívod napájení z kabelových mostů nahoře nebo z betonových příkopů dole. Stupeň krytí skříní proti vniknutí cizích těles a vody (IP) je třeba vybrat podle podmínek prostředí – obvykle IP30 nebo IP40 pro čisté vnitřní rozvaděčové místnosti a IP54 pro vlhké nebo prachové technické podlaží.

Často kladené otázky

Q1: Proč musí být hlavní rozvaděč pro nepodstatné spotřebiče odpojen během výpadku dodávky elektrické energie v nemocnici?

A 1: Odpojení těžkých nepodstatných zátěží během výpadků napájení brání přetížení nouzových generátorů. Tento automatický protokol odpojování uchovává omezený záložní výkon výhradně pro životně důležité systémy podpory života a operační sály.

Otázka 2: Je rozvaděč nepodstatných zátěží připojen k nouzovým záložním generátorům?

A 2: Ne, standardní návrhy připojují rozvaděče nepodstatných zátěží výhradně k hlavním přívodům ze sítě. Během výpadků sítě tyto rozvaděče zůstávají bez napětí, pokud nejsou speciálně zařazeny do sekundárních kroků s pozdní obnovou napájení.

Otázka 3: Jak jsou nastaveny vypínací jednotky hlavních MCCB pro nepodstatné zdravotnické zátěže?

A 3: Nastavení přetížení je upraveno na 1,0–1,1násobek celkového vypočteného proudu zátěže. Prahy krátkodobého a okamžitého vypnutí jsou upraveny tak, aby umožnily náběhové proudy motorů a zároveň zajistily selektivní koordinaci směrem k nižšímu stupni.

Otázka 4: Jakou roli hraje integrované zařízení pro ochranu proti přepětí (SPD) pro bezpečnost rozvaděče?

A 4: SPD omezuje přechodové napěťové špičky způsobené bleskem nebo spínacími operacemi. Tím, že odvádí proudy přepětí do země, chrání digitální elektroměry a řídicí elektroniku před poškozením.

Otázka 5: Jakou pravidelnou údržbu vyžaduje GGD?

A 5: Technici by měli při instalaci použít vodivou mazací pastu, utahovat spoje pomocí kuželových podložek (Belleville) a pravidelně provádět infračervené termografické prohlídky za maximálního zatížení, aby bylo možné včas zjistit lokální zahřívání.

Závěr

Hlavní nepodstatný rozvaděč je klíčový pro udržení elektrické účinnosti a provozní stability nemocnice. Tím, že řídí obecné užitkové zátěže odděleně, zajišťuje hladký provoz vysokovýkonového zařízení a umožňuje rychlé odpojení zátěže v případě výpadku. Toto strukturální oddělení brání přetížení generátorů, chrání citlivé zařízení a vyhradí nouzový proud pro kritická zdravotnická prostředí. Investice do správné velikosti rozvaděče, odolného designu sběrnice a pravidelné tepelné údržby nakonec zaručují bezpečnost, soulad s energetickými předpisy a nepřerušované řízení nemocničních zařízení.
