Přehled
Funkční v jádře moderní infrastruktury zařízení, hlavní rozváděč nemimožného napájení pro nemocnice s proudem 1000 A izoluje napájení nepodstatných zařízení
jako jsou obecné osvětlení, systémy VZT a administrativní vybavení, od primárních obvodů zajišťujících bezpečnost života.
segmentací těchto nepodstatných zátěží předchází rozváděč neočekávaným elektrickým přetížením a poklesům napětí, které by mohly ohrozit kritické provozy během přepínání dodavatele elektrické energie
nebo kolísání hlavní sítě. rozváděč je vyroben z přesně navržených měděných sběrnic, silných plechových ocelových desek a modulární izolace obvodů.
skříň tak umožňuje nepřetržitý provoz, zjednodušenou údržbu a bezproblémovou integraci do nízkonapěťových sítí. Tato spolehlivá jednotka zajišťuje optimální odpojování zátěže a její vyvážení, chrání sekundární zařízení a zároveň udržuje plnou provozní rovnováhu
v rozsáhlých zařízeních.
v rozsáhlých zařízeních.
Základní součásti a funkce
Hlavní rozváděč s proudovým zatížením 1000 A kombinuje pokročilé spínací komponenty s přehlednou vnitřní architekturou za účelem optimalizace celkového toku energie.

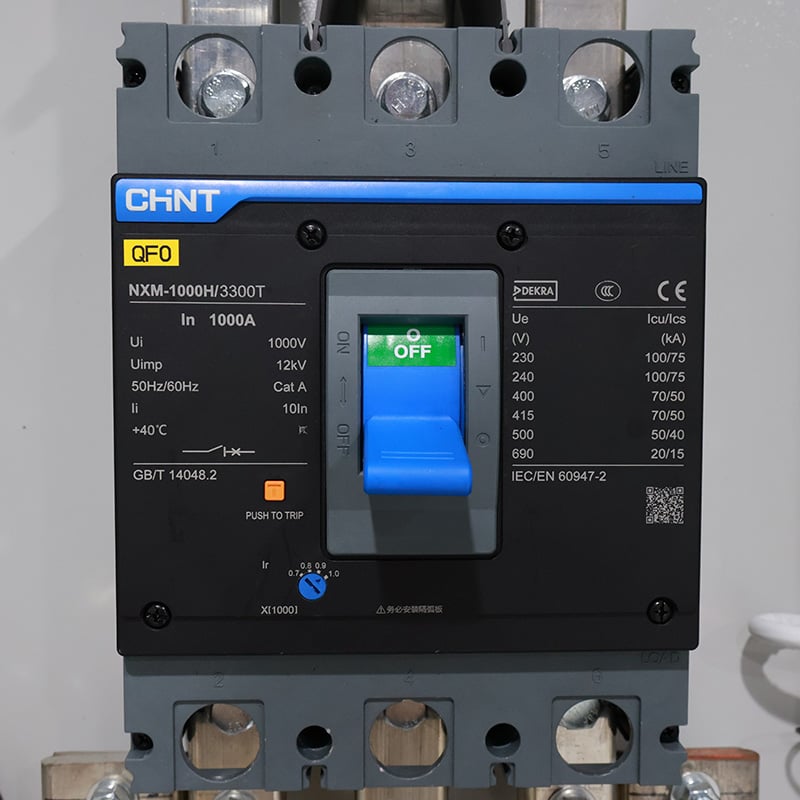

Jeho jádrem je CHNT jistič nádobkového typu (MCCB) s proudovým zatížením 1000 A, který slouží jako hlavní odpojovací prvek a umožňuje izolační napětí až 1000 V a vysokou
schopnost odpojení při zkratu. Rozvádění do dalších obvodů zahrnuje komplexní řadu modulárních jističů nádobkového typu (MCCB) s proudovými hodnotami od 63 A do 125 A,
což umožňuje přesnou ochranu jednotlivých zátěžových větví.

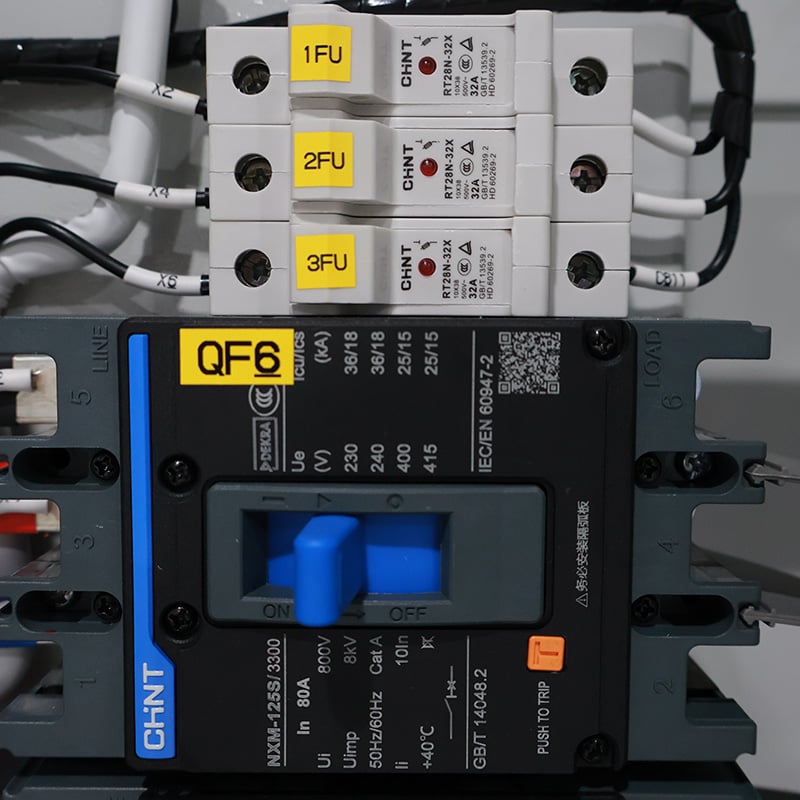

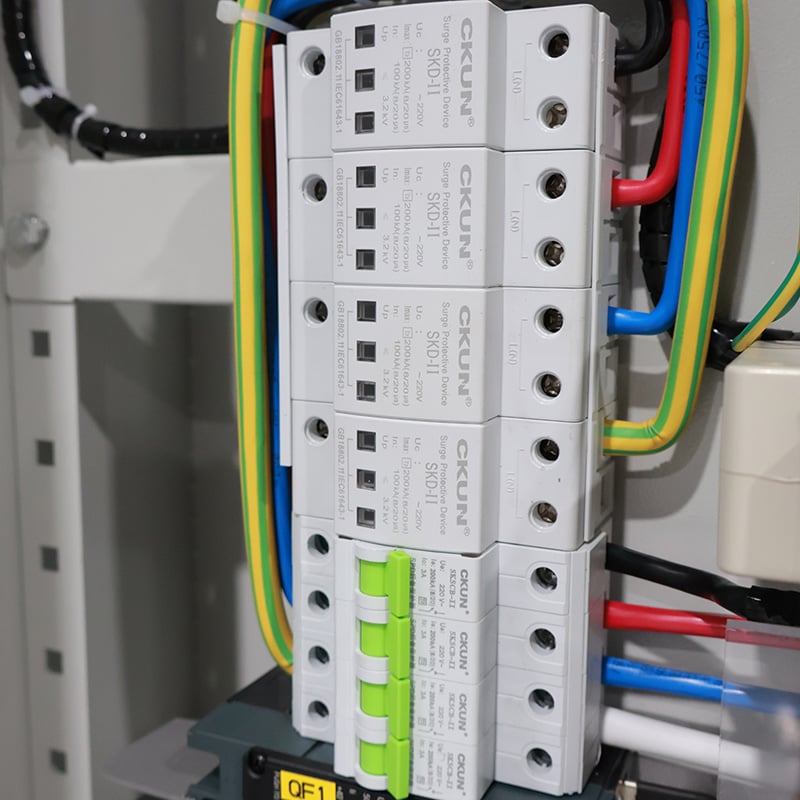

Sada ochranných zařízení proti přepětí (SPD) na DIN liště, chráněná válcovými pojistkami v řadě, chrání citlivé vnitřní komponenty před vysokonapěťovými špičkami

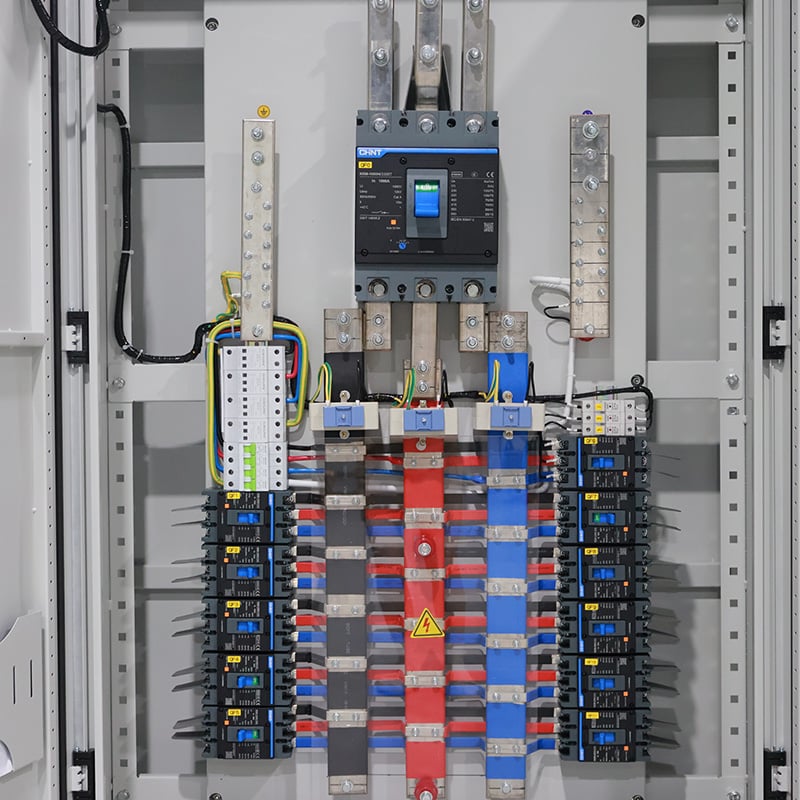

a přechodnými bleskovými přepětími. Silné měděné sběrnice, izolované tepelně smrštitelnou trubkou se zpomalujícím hořením, zajišťují vyvážený proud
ve všech fázích s minimálními tepelnými ztrátami. Kromě toho digitální elektrický měřič upevněný na dveřích poskytuje reálný přehled klíčových elektrických parametrů,
frekvencí napájecí sítě a fázových proudů.
Návrh a soulad
Design:

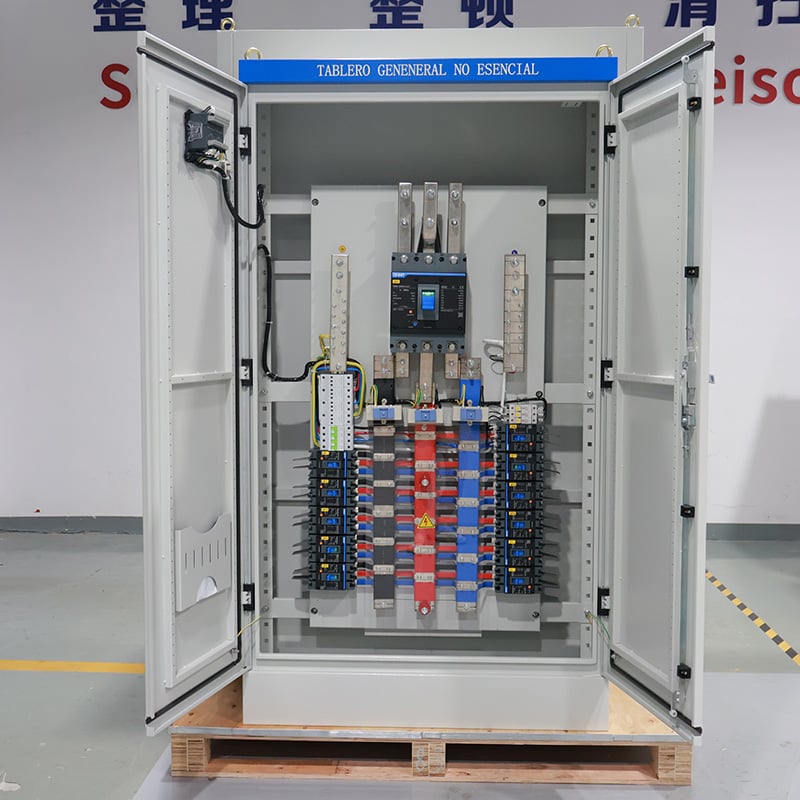

Konstruováno s podlahovým ocelovým skříním se dvěma dveřmi, hlavní nízko napěťová rozvaděčová skříň poskytuje ochranu proti vniknutí prachu, nečistot a
vlhkosti a náhodnému dotyku dle stupně krytí IP. Fázové sběrnice jsou barevně označené a izolované těžkým ohnivzdorným pouzdrem, čímž se výrazně snižuje
tepelné zatížení, riziko mezi-fázových zkratů a elektrického přeskoku během nepřetržitého provozu při vysokém proudu.
Soulad:
Tato rozvaděčová skříň pro distribuci energie je vyrobena v přísném souladu se standardy IEC/EN 60947-2 a zaručuje plnou shodu s globálními předpisy pro elektrickou bezpečnost.
Úplně označené vnitřní svorkovnice, standardizované uzemňovací lišty a izolované ochranné bariéry zjednodušují pravidelné kontroly a minimalizují
riziko nebezpečného obloukového výboje pro certifikované servisní techniky.
Hlavní výhody
Pokročilé řízení zátěže
Průmyslová rozvaděčová skříň pro distribuci energie efektivně odděluje nepodstatné infrastrukturní zátěže, čímž snižuje riziko šíření výpadků a zjednodušuje
odpojování zátěže během nouzových situací s hlavním napájením.
Vysoká kapacita ochrany proti přerušení
Vybaveno hlavním jističem MCCB s proudem 1000 A a konečním vypínacím proudem 100 kA při napětí 230/240 V; rozvaděč účinně zastavuje extrémní poruchové proudy dříve, než
dojde k tepelnému nebo mechanickému poškození zařízení v podřízených obvodech.
Optimalizované tepelné a mechanické uspořádání
Navrženo s plně izolovanými měděnými sběrnými tyčemi a uspořádanými svislými kabelovými žlabovými kanály; rozvaděč snižuje provozní teplotu uvnitř, zabrání přehustění kabelů
a prodlouží životnost elektrických komponent. .
Zjednodušené provozní sledování
Digitální měřič elektrické energie montovaný na dveřích umožňuje provozním i servisním pracovníkům okamžitě kontrolovat napětí, proud, účiník a celkové zatížení
bez nutnosti otevírat dveře rozvaděče.
Parametry
Parametry |
Specifikace / hodnota |
| Produkt Typ | Integrovaný rozvaděč |
| Jmenovitý proud | 1000A |
| Dodržované normy | IEC/EN 60947-2, GB/T 14048.2 |
| Impulzní výdržné napětí | 12kv |
| Hlavní vypínač | CHNT NXM 1000H/3300T (MCCB s proudností 1000 A) |
Jističe pro větvové obvody |
Modulární jističe CHNT řady NXM (63 A až 125 A) |
Ochrana proti přepětí |
Vícepólové ochranné zařízení proti přepětí (SPD) s izolací pojistkou RT28 |
Typ obalu |
Stojanová ocelová skříň se dvěma dveřmi |
Případné scénáře použití
Zdravotnická zařízení a nemocnice
V zdravotnických centrech spravuje skříň sekundární elektrické rozvody pro administrativní křídla, služby jídelny, čerpadla užitkových zařízení a nebezpečné osvětlení
zajišťující úplné oddělení kritických obvodů pro životně důležité systémy od poruch pomocných vedení a přechodných přepětí.
Výrobní průmyslové závody
Jednotka slouží jako robustní rozváděcí centrum pro nepatřičné provozní stroje, pomocný elektrický rozvod montážních linek, klimatizační systémy kanceláří, kompresorové místnosti,
a obecné osvětlovací sítě v oblastech těžkého průmyslu.
Nemovitosti a vysoké budovy
Nasazeno v nákupních centrech, kancelářských komplexech a víceúčelových komerčních věžích; rozvaděč uspořádává podrozdělovací přívody za účelem zjednodušení rozvodu na jednotlivých patrech
měřením spotřeby energie na každém patře, údržbou systému a místním ovládáním jednotlivých obvodů.
Datová centra a technologická infrastruktura
Systém zajišťuje napájení nepodstatné podporující infrastruktury, jako jsou jednotky pro pohodlné chlazení, kancelářská pracoviště a okolní osvětlení, čímž chrání hlavní
servery a systémy nepřerušovaného napájení (UPS) před neočekávaným rušením v síti a náhlými skoky zatížení.
