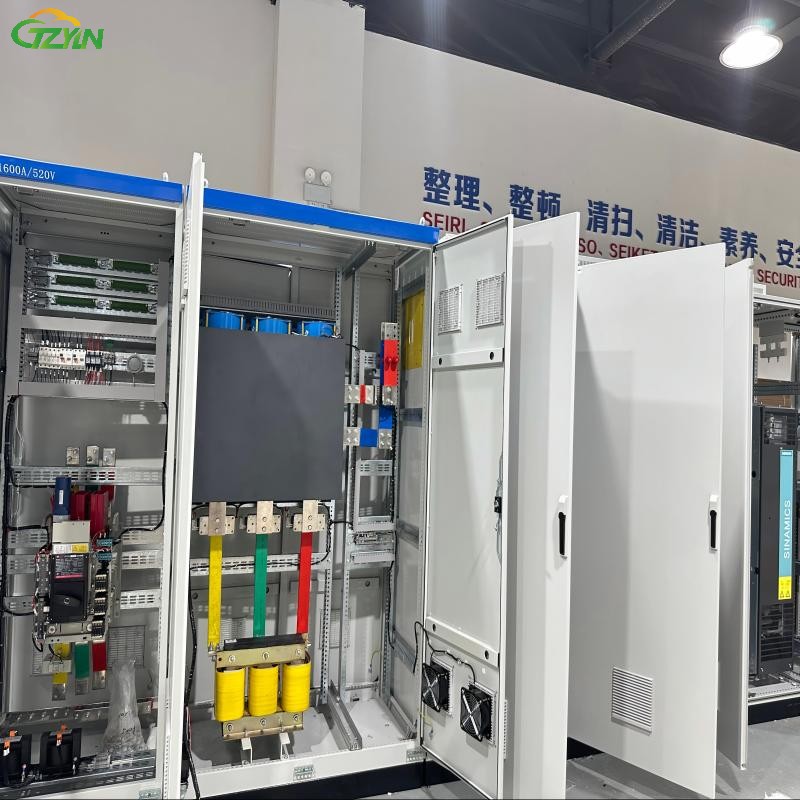

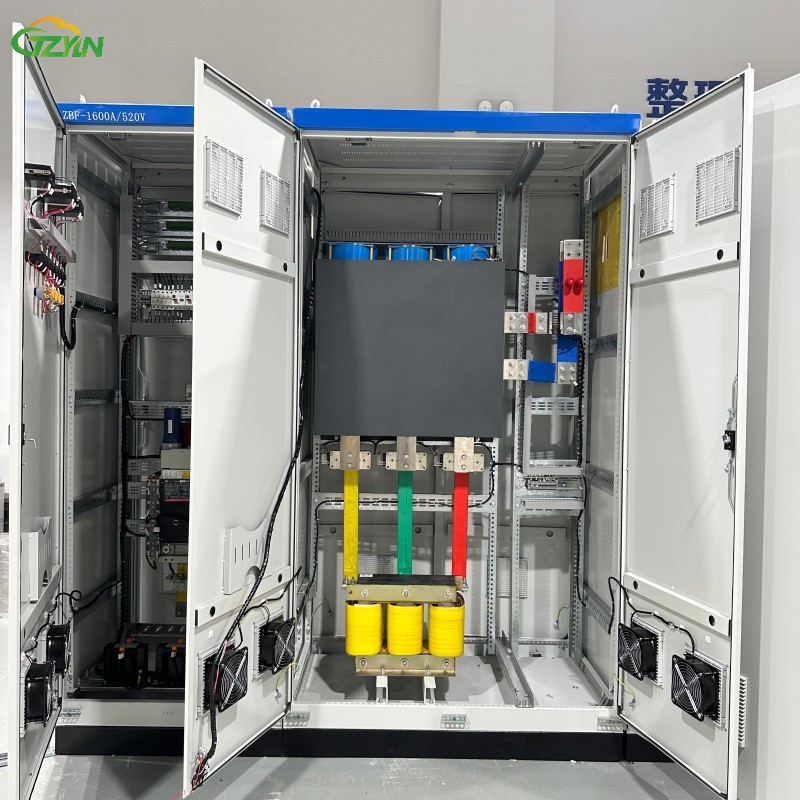

ตู้ควบคุมระบบเรกติฟายเออร์อุตสาหกรรม

ภาพรวม

ตู้ระบบเรียงกระแสไฟฟ้าเป็นอุปกรณ์กำลังไฟฟ้าหลักที่ทำหน้าที่แปลงกระแสไฟฟ้าแบบสลับ (AC) ให้เป็นกระแสไฟฟ้าตรง (DC) ที่มีเสถียรภาพ และถูกนำไปใช้ในอุตสาหกรรมต่างๆ เช่น อุตสาหกรรม พลังงาน และการขนส่ง อย่างแพร่หลาย
การแปลงไฟ AC/DC: โมดูลเรียงกระแสแปลงพลังงานไฟฟ้าให้เป็นแรงดันไฟฟ้ากระแสตรงที่มีเสถียรภาพ (เช่น 24V, 48V และ 220V DC) อย่างมีประสิทธิภาพ
การจัดการพลังงาน: ทำหน้าที่เป็น "ศูนย์กลางกลาง" ของระบบไฟฟ้า โดยเชื่อมต่อระบบจ่ายไฟด้านต้นน้ำกับโหลดด้านท้ายน้ำ (เช่น มอเตอร์ เครื่องสำรองพลังงาน และสถานีชาร์จไฟ)
การควบคุมอัจฉริยะ: ระบบควบคุมดิจิทัลแบบบูรณาการจะตรวจสอบและปรับค่าพารามิเตอร์ขาออกแบบเรียลไทม์ เพื่อให้แน่ใจว่าคุณภาพของไฟฟ้าคงที่

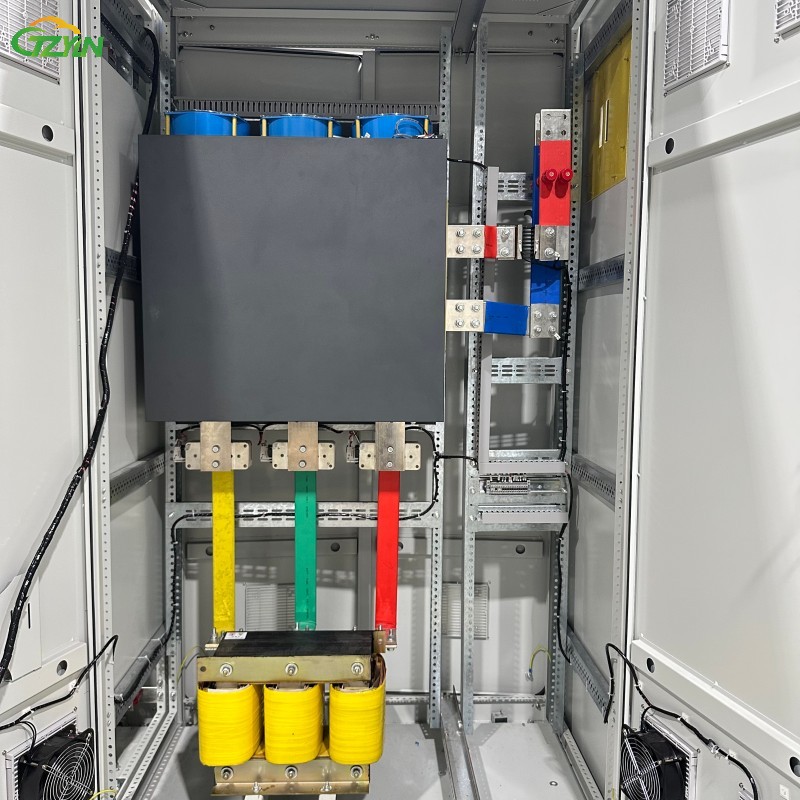

ส่วนประกอบหลัก

การเรียงกระแส: วงจรเรียงกระแสแบบบริดจ์สามเฟส (สามารถเลือกใช้ไทริสเตอร์หรือไดโอดได้)

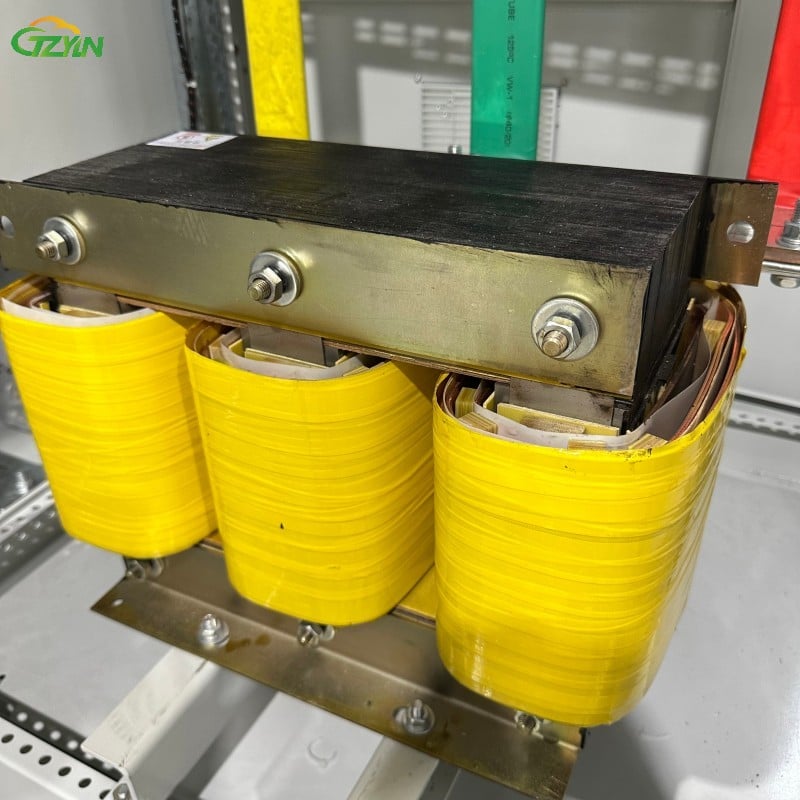

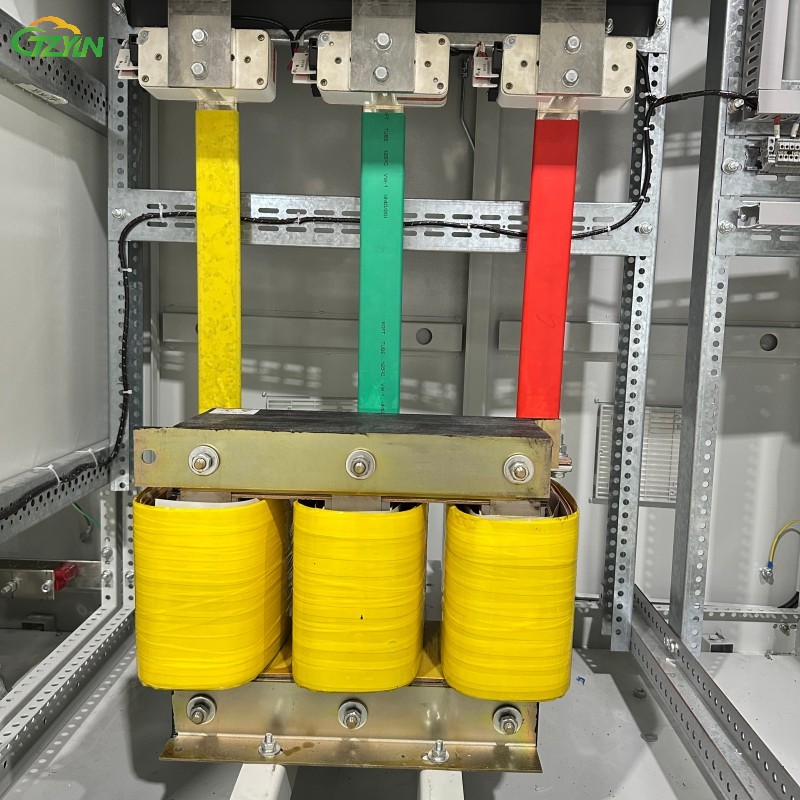

หม้อแปลง: หม้อแปลงแยกเฟสสาม 1000kVA (มีการปรับแรงดันไฟฟ้าที่จุดกลาง)

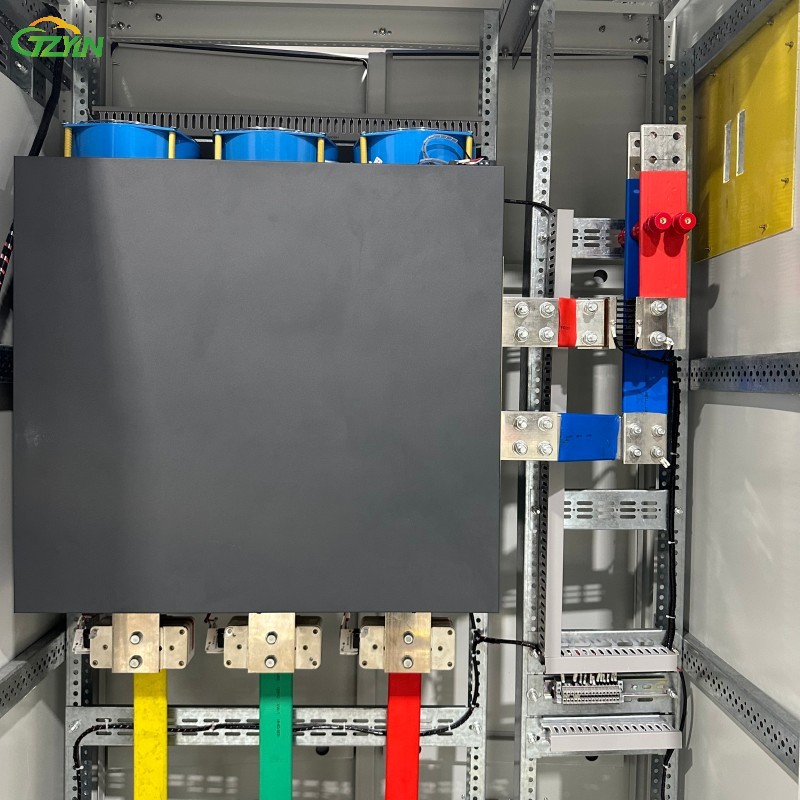

โมดูลเรียงกระแส: โมดูลไทริสเตอร์ (เช่น MFC1000-16, กระแสไฟฟ้าที่กำหนด 1000A, ทนแรงดัน 1600V)
ระบบควบคุม: ควบคุมอัจฉริยะ PLC (รองรับการตรวจสอบจากระยะไกลและการควบคุมผ่านหน้าจอสัมผัสในพื้นที่)

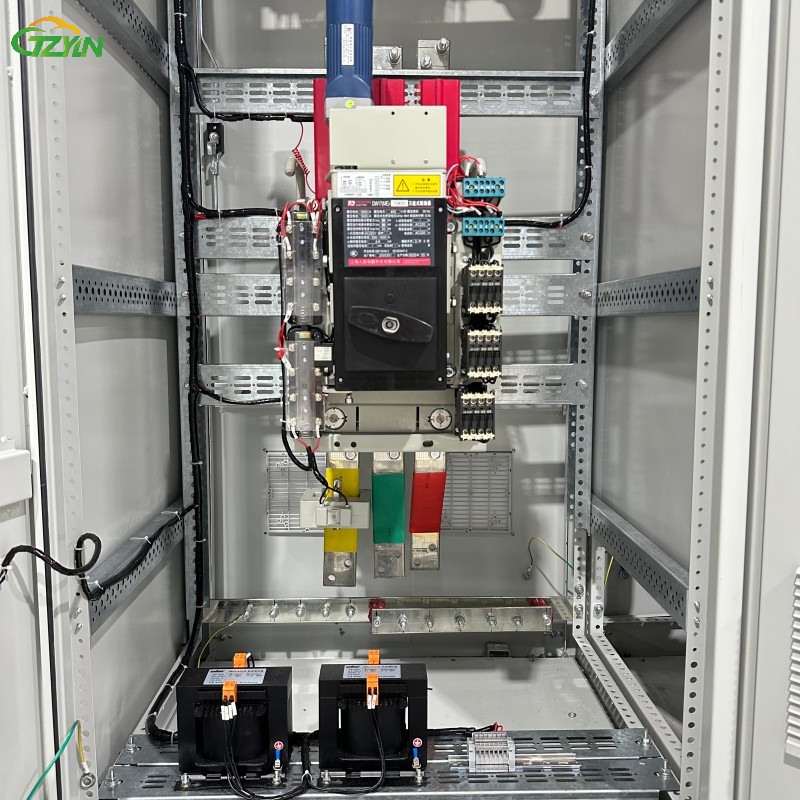

ระบบป้องกัน: ป้องกันกระแสเกิน/ลัดวงจร (เบรกเกอร์ตัดอัตโนมัติ), ป้องกันแรงดันเกิน (วาไรสเตอร์), ป้องกันแรงดันต่ำ, ป้องกันอุณหภูมิเกิน (เซ็นเซอร์วัดอุณหภูมิเชื่อมโยงกับระบบระบายความร้อนด้วยอากาศ/น้ำ)

แผนภาพลำดับการทำงาน

แหล่งจ่ายไฟหลัก (ไฟฟ้ากระแสสลับ 380V)
↓
ตู้ควบคุมระบบจ่ายไฟ (ปิดเบรกเกอร์ → แหล่งจ่ายไฟหม้อแปลงควบคุม → เปิดใช้งานระบบ)
↓
ตู้หลักเรียงกระแส (ปรับแรงดันหม้อแปลงสามเฟส → โมดูลเรียงกระแสเปลี่ยนไฟฟ้า AC เป็น DC)
↓
กระแสตรงมีเสถียรภาพ (ปรับให้เหมาะกับความต้องการของโหลด เช่น 520V DC, กระแสสูง 1600A)
↓
โหลดด้านท้าย (การทำงานอิเล็กโทรลิซิส/อิเล็กโทรพเลต/มอเตอร์กระแสตรง)
↓
การทริปจากความผิดพลาด (โหลดเกิน/ลัดวงจร) → เบรกเกอร์ตัดวงจร → ระบบไฟฟ้าปิดลง

ข้อดีหลัก

ประสิทธิภาพสูงและประหยัดพลังงาน
ประสิทธิภาพการแปลง ≥ 95% (IGBT สารละลาย ), ประหยัดพลังงานมากกว่า 15% เมื่อเทียบกับระบบโซลูชันแบบไทริสเตอร์ดั้งเดิม;
ค่าเพาเวอร์แฟคเตอร์ ≥ 0.95 ลดการสูญเสียบนระบบกริด;
ความน่าเชื่อถือสูง
ค่า MTBF (Mean Time Between Failures) ≥ 100,000 ชั่วโมง (ข้อมูลจาก Vertiv);
ความสามารถในการรับโหลดเกิน: 150% ของกระแสไฟฟ้าที่กำหนดไว้เป็นเวลา 2 ชั่วโมง, 200% ของกระแสไฟฟ้าที่กำหนดไว้เป็นเวลา 1 นาที;
ความยืดหยุ่นในการปรับตัว
ช่วงแรงดันไฟฟ้าขาเข้ากว้าง (380V ± 15%) ปรับตัวได้ดีในสภาพแวดล้อมกริดที่ไม่เสถียร;
แรงดันไฟฟ้าขาออกปรับตั้งได้ (24V~1500V DC) รองรับความต้องการของโหลดที่แตกต่างกัน

พารามิเตอร์พื้นฐาน

สถานการณ์การใช้งาน

การผลิตภาคอุตสาหกรรม
ชุบเคลือบ/อิเล็กโทรไลซิส: จ่ายกระแสไฟฟ้าตรงที่คงที่ (เช่น 1000A @ 24V) เพื่อให้การเคลือบสม่ำเสมอ;
ไดรฟ์มอเตอร์กระแสตรง: ใช้ในอุปกรณ์ต่างๆ เช่น มิลล์รีดโลหะและเครน ความแม่นยำในการควบคุมความเร็ว ≤0.1%

ระบบขนส่งทางราง
ระบบจ่ายไฟสำหรับรถไฟใต้ดิน: ไฟฟ้ากระแสตรงขาออก 750V/1500V รองรับการตอบสนองการเริ่มต้นและหยุดรถไฟแบบไดนามิก;
ระบบจ่ายไฟเสริมสำหรับรถไฟความเร็วสูง: จ่ายไฟฟ้ากระแสตรง 220V ที่คงที่สำหรับระบบปรับอากาศและระบบแสงสว่าง

ภาคพลังงานใหม่
ระบบเชื่อมต่อไฟฟ้าจากโซลาร์ฟาร์ม: แปลงไฟฟ้ากระแสสลับที่ได้จากอินเวอร์เตอร์ให้เป็นไฟฟ้ากระแสตรงที่คงที่ เพื่อเชื่อมต่อกับแบตเตอรี่สำรองพลังงานหรือระบบกริด;
การแปลงพลังงานลม: ใช้ร่วมกับคอนเวอร์เตอร์ความถี่ เพื่อควบคุมมอเตอร์สองทางแบบไดนามิกให้ความเร็วแปรผันแต่ความถี่คงที่ ศูนย์ข้อมูล
การสนับสนุนจากเครื่องสำรองไฟฟ้า (UPS): ทำงานร่วมกับระบบเครื่องสำรองไฟฟ้าของอีตัน/ชไนเดอร์ เพื่อให้การสนับสนุนแหล่งจ่ายไฟแบบดับเบิลคอนเวอร์ชัน
แหล่งจ่ายไฟสำหรับเซิร์ฟเวอร์: ส่งออกไฟฟ้ากระแสตรง 48V รองรับสถาปัตยกรรม HVDC (กระแสตรงแรงดันสูง) และเพิ่มประสิทธิภาพการใช้งานได้ถึง 3%

การชาร์จรถยนต์ไฟฟ้า
สถานีชาร์จเร็ว: ส่งออกไฟฟ้ากระแสตรง 1000V/600A ชาร์จเต็มภายใน 80% ภายใน 30 นาที
สถานีเปลี่ยนแบตเตอรี่: ชาร์จแบตเตอรี่อย่างรวดเร็ว และรองรับการทำงานพร้อมกันของเครื่องชาร์จหลายเครื่อง

พลังงานและการเคมี
การผลิตไฮโดรเจนจากการแยกน้ำด้วยไฟฟ้า: จัดหากระแสไฟฟ้ากระแสตรงที่มีความบริสุทธิ์สูง (เช่น 5000A@48V) ลดการใช้พลังงานลงเหลือ 4.2kWh/Nm³
การขุดเจาะน้ำมัน: ขับเคลื่อนปั๊มโคลน เครน และอุปกรณ์อื่น ๆ สามารถทำงานได้ในอุณหภูมิต่ำสุดถึง -40°C

ด้วยการผสานรวมการแปลงพลังงานที่มีประสิทธิภาพ การควบคุมอัจฉริยะ และการออกแบบที่มีความน่าเชื่อถือสูง ตู้ไฟฟ้าของระบบเรกทิฟายเออร์จึงกลายเป็นองค์ประกอบหลักของระบบพลังงานสมัยใหม่ ช่วยส่งเสริมการอัพเกรดอุตสาหกรรมและการเปลี่ยนแปลงทางพลังงาน
