Översikt
Elektriska likriktarsystemkabinetter är kärnkraftutrustning som omvandlar växelström (AC) till stabil likström (DC) och används flitigt inom industri, energi och transport.
AC/DC-omvandling: Likriktarmoduler omvandlar effektivt elektrisk energi till stabila likspänningar (t.ex. 24 V, 48 V och 220 V DC).
Energihantering: Fungerar som kraftsystemets "mellanliggande nod", kopplar samman distributionsystem uppströms med belastningar nedströms (t.ex. motorer, energilagringsenheter och laddstationer).
Intelligent kontroll: Integrerade digitala styrsystem övervakar och justerar utdataparametrar i realtid för att säkerställa strömkvalitet.
Kärnkomponenter
Likriktning: Trefasbrygga likriktarkrets (tyristor/diod valfritt)

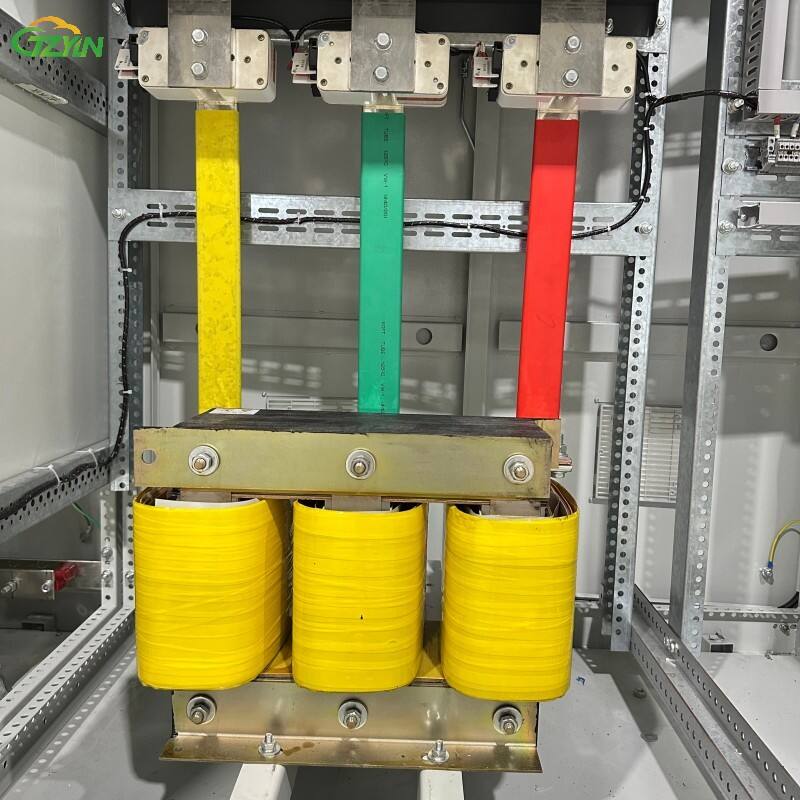

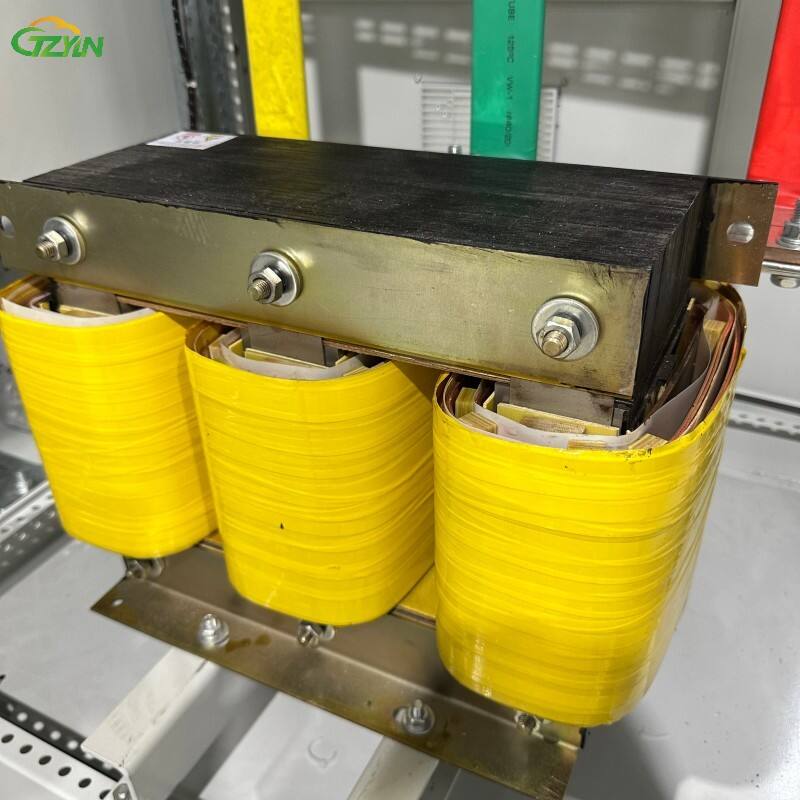

Transformator: 1000kVA trefas isoleringstransformator (med nollpunkts spänningsreglering)

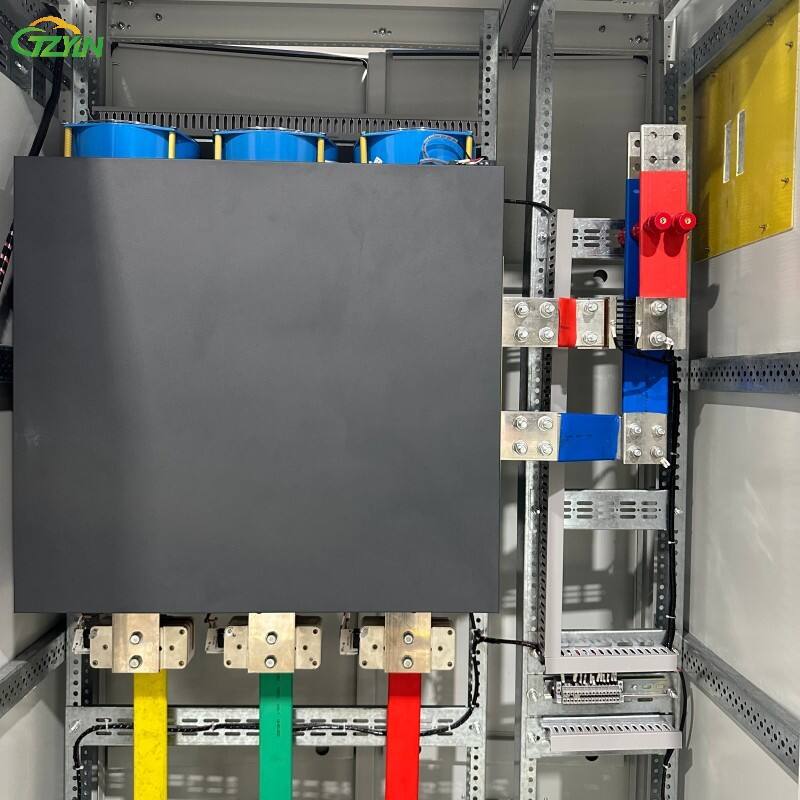

Gliktaremodul: Tyristormodul (t.ex. MFC1000-16, märkström 1000A, spänningstålighet 1600V)
Kontroll: PLC-intelligent kontroll (stödjer fjärrövervakning och lokal skärminmatning)
Skydd: Överström/kortslutningsskydd (automatisk huvudbrytare), överspänningsskydd (varistor), undervoltskydd, övertemperaturskydd (temperatursensor kopplad till luft/vattenkylningssystem)
Flödesschema för driftprincip
Huvudströmsmatning (380V AC)
↓

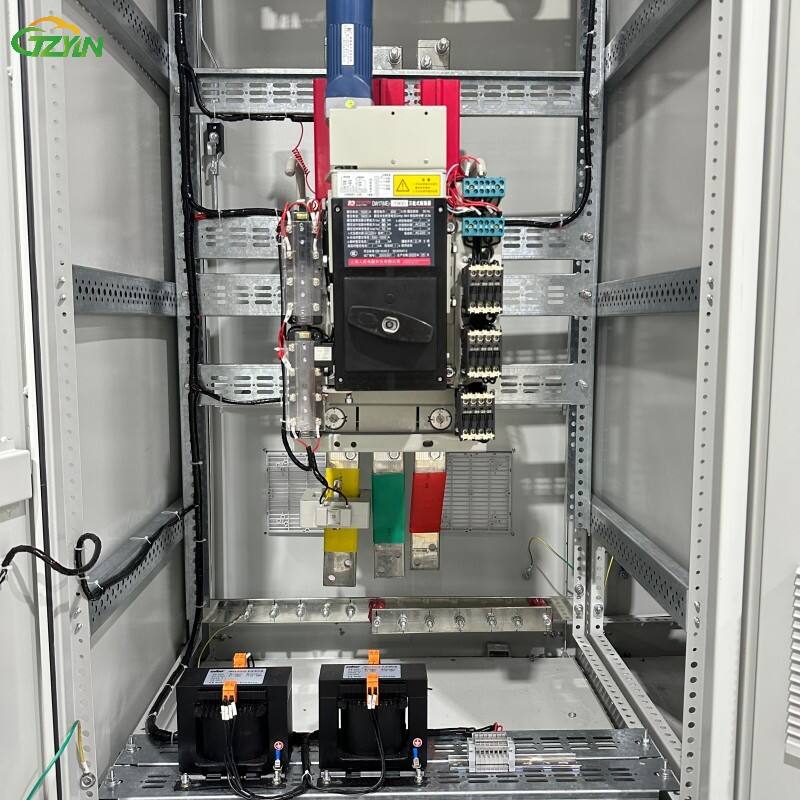

Strömfördelningskontrollskåp (brytare sluten → kontrolltransformator strömförsörjning → systemet startas)
↓

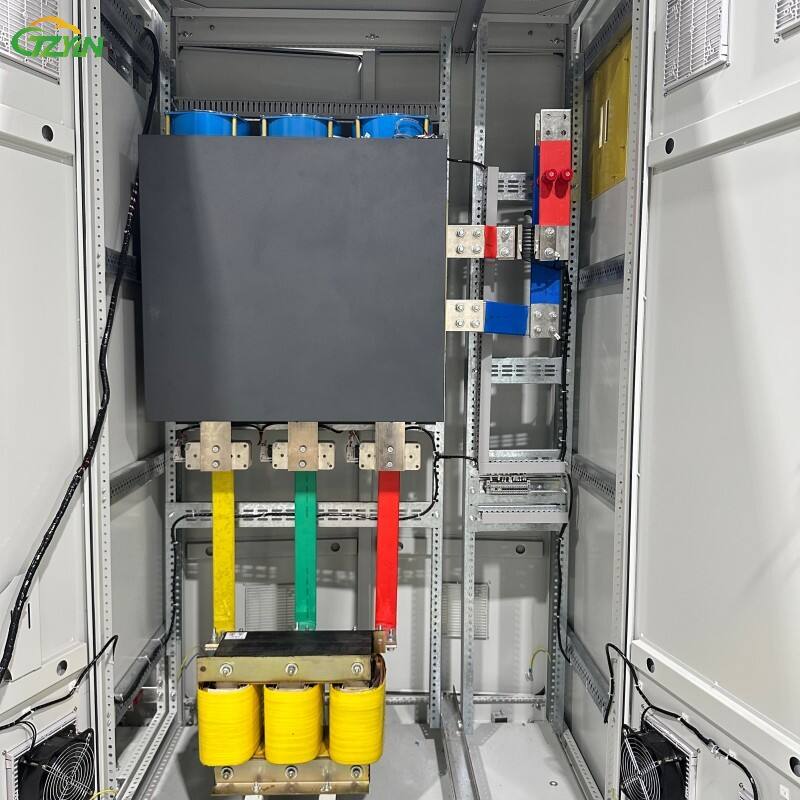

Huvudskåp för likriktare (trefas transformatorspänning → likriktarmodul AC→DC-omvandling)
↓
Stabil DC-utgång (anpassningsbar till belastningskrav, t.ex. 520V DC, 1600A hög ström)
↓
Backend Last (Elektrolys/Galvanisering/DC-motor drift)
↓
Felutlösning (Överbelastning/Kortslutning) → Automat frånkoppling → Systemström av
 |
 |
 |
Huvudfördelar
Hög effektivitet och energisparande
Verkningsgrad ≥ 95% (IGBT Lösning ), Sparar över 15% energi jämfört med traditionella tyristor-lösningar;
Effektfaktor ≥ 0,95, minskar förluster i elnätet;
Hög tillförlitlighet
Medel tid mellan fel (MTBF) ≥ 100 000 timmar (Vertiv data);
Överbelastningskapacitet: 150% av märkström i 2 timmar, 200% av märkström i 1 minut;
Flexibel anpassningsförmåga
Vid ingångsspänningsomfång (380V ± 15%) anpassar sig till instabila elnät;
Anpassningsbar utgångsspänning (24V~1500V likström) möter olika lastkrav.
Grundläggande parametrar
| Kategori | Specifikationer |
|---|---|
| Ingångsspecifikationer | - Spänning: 380V växelström ±10% (trefas, femtrådig) - Frekvens: 50/60Hz - Effektfaktor: ≥0,95 (med effektfaktorkorrektion) |
| Ut specifications | - Spänningsomfång: 0 - 520V likström (kontinuerligt inställbar) - Märkström: 1600A (långvarig kontinuerlig belastning) - Max effekt: 832kW (520V x 1600A) - Noggrannhet i strömreglering: ≤±0,5% (vid lastfluktuationer på ±10%) - Toppvärdesfaktor: ≤3% (typisk) |

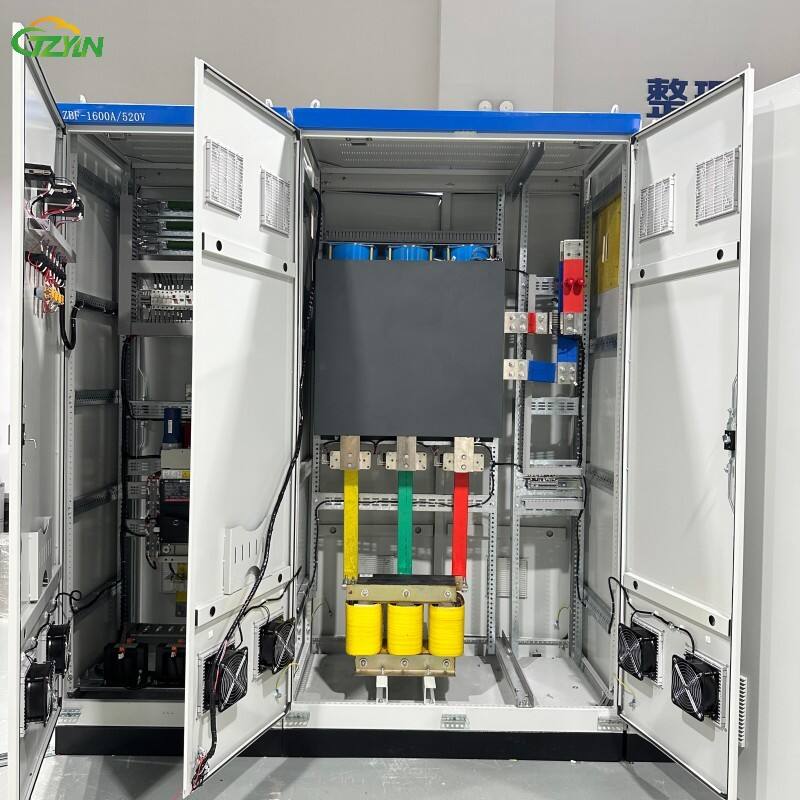

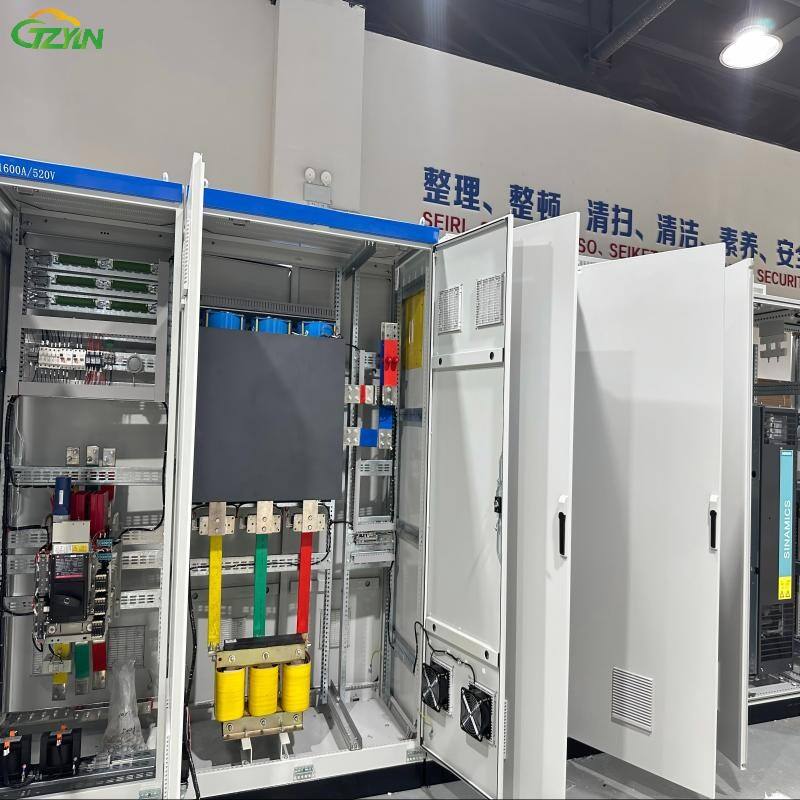

| MEKANISKA PARAMETRAR | - Skåpstruktur: Dubbel-skåp design (fördelnings- och kontrollskåp + likriktarhuvudskåp) - Material: Rittal SPCC kallvalsad stål, pulverlackerad (RAL 7035) - Skyddsklass: IP54 (damm- och skvättsäker) - Mått: Fördelningsställ: 800 (B) × 600 (D) × 2000 (H) (mm) Likriktarhuvudställ: 1000 (B) × 800 (D) × 2200 (H) mm - Vikt: Cirka 500 kg (totalvikt för båda ställen) |
Tillämpningsscenarier
Industriell tillverkning
Galvanisering/Galvaniskt: Levererar stabil likström (t.ex. 1000A @ 24V) för att säkerställa jämn beläggning;
Drift av likströmsmotor: Används i utrustning som valsverk och kranar, med en hastighetsregleringsprecision på ≤0,1%.
Järnvägstransport
Spårvägstraktionsmatning: Levererar 750V/1500V likström, stödjer dynamisk tågstart och stopprespons;
Höghastighetstågs hjälplikströmsförsörjning: Levererar stabil 220V likström till luftkonditionering och belysningssystem.
Ny energi
Fotovoltaisk nätanslutning: Omvandlar växelströmmen från växelriktaren till stabil likström för koppling till energilagringsbatterier eller elnätet;
Vindkraftomvandling: Används tillsammans med en frekvensomvandlare för att uppnå steglös hastighetsreglering med konstant frekvens i en dubbelmatad motor. Datacenter
UPS-support: Fungerar tillsammans med Eaton/Schneiders UPS-system för att tillhandahålla dubbelkonverterad strömförsörjning;
Serverströmförsörjning: Levererar 48 V likström, stöder HVDC-arkitektur (högspänd likström) och förbättrar verkningsgraden med 3 %.
Laddning av elfordon
Superladdningsstation: Levererar 1000 V/600 A likström, fulladdad till 80 % på 30 minuter;
Batteribytdestation: Snabbladdning av batteripaket, stöder flera laddare som arbetar samtidigt.
Energi- och kemisk industri
Väteproduktion genom vattenelektrolys: Levererar högrent likström (t.ex. 5000 A@48 V), minskar energiförbrukningen till 4,2 kWh/Nm³;
Oljeborrning: Drivning av lera-pumpar, vinschar och annan utrustning, kan arbeta vid temperaturer så låga som -40 °C.
Genom att integrera effektiv strömförsämring, intelligent kontroll och hög säkerhetsdesign har likriktarsystemets elskåp blivit kärnkomponenter i moderna elsystem, vilket bidrar till industriella uppgraderingar och energiomvandling.
