Optimalisatie van de stroomvoorziening van industrieparken: intelligente laagspannings-PFC-kast

Tijdens de huidige golf van wereldwijde industrialisatie wordt er in diverse buitenlandse industrieparken en productiezones massaal gebouwd. Deze moderne parken zijn dichtbevolkt met fabrieken uit meerdere sectoren, zoals mechanische bewerking, textielproductie, hardwarestansen, voedselproductie en kunststofspuitgieten. De dagelijkse werking van deze faciliteiten is sterk afhankelijk van een grote hoeveelheid inductieve belastingen, waaronder krachtmotoren, waterpompen, ventilatieventilatoren en volledige fabrieksproductielijnen.

Echter, zodra het algemene stroomdistributiesysteem van het park in gebruik wordt genomen, ondervinden facilitymanagers en ondernemings eigenaren vaak een gemeenschappelijk, lastig financieel probleem: een sterke stijging van de elektriciteitskosten, vergezeld van zware boetes voor een lage vermogensfactor. Om de stabiliteit van het openbare elektriciteitsnet te waarborgen en de totale energiekosten te optimaliseren, de intelligente laagspannings-PFC (Vermogensfactorcorrectie) Compensatiekast voor blindvermogen is uitgegroeid tot een onmisbare, standaard elektrische oplossing in moderne industriële stroomverdeelruimtes. Als een onzichtbare "vermogensbalanser" op de achtergrond verlaagt deze voortdurend de bedrijfskosten en verbetert de stroomkwaliteit in de gehele installatie.

Waarom vereisen moderne industriële stroomverdelingssystemen compensatie van blindvermogen?

In een wisselstroom-elektriciteitsnet absorberen de meeste inductieve belastingen binnen een industriegebied elektrische energie die fundamenteel bestaat uit twee afzonderlijke componenten:

Actief vermogen: De werkelijke elektrische energie die wordt omgezet in mechanische energie, warmte of licht om apparatuur aan te drijven en nuttig werk te verrichten.

Reactief vermogen: De niet-werkende elektrische energie die uitsluitend nodig is om de wisselende magnetische velden op te wekken en in stand te houden waardoor motoren en andere inductieve apparaten correct kunnen functioneren. Hoewel reactief vermogen geen direct werk verricht, neemt het waardevolle capaciteit in transmissielijnen en hoofdtransformatoren in beslag. Wanneer de gezamenlijke vraag naar reactief vermogen in een industrieterrein toeneemt, daalt de vermogensfactor (PF) van het systeem — de verhouding tussen actief vermogen en totaal schijnbaar vermogen — aanzienlijk.

De risico’s van een lage vermogensfactor voor industrieterreinen:

Vermogensfactorboetes: Energieleveranciers stellen doorgaans een vermogensfactor van $0,9$ of $0,95$ of hoger vereisen. Het niet halen van deze drempel leidt tot zware maandelijkse boetetoeslagen.

Overbelasting van lijnen en transformatoren: Te veel reactieve stroom veroorzaakt ernstige kabelverwarming, versnelt de isolatieveroudering en verspilt transformatorcapaciteit.

Verslechterde spanningskwaliteit: Ongecontroleerde reactieve stromen veroorzaken ernstige spanningsdalingen en knipperen aan het eind van de lijn, waardoor precisieapparatuur wordt verstoord.

Hier komt precies de laagspannings-PFC-reactievevermogenscompensatiekast van pas. Deze maakt gebruik van capacitieve reactieve stroom om direct de inductieve reactieve stroom die ter plaatse wordt opgewekt te neutraliseren. Door dit elektrische 'annuleringseffect' wordt de reactieve stroom lokaal beperkt, waardoor de belasting op het externe openbare elektriciteitsnet aanzienlijk wordt verminderd.

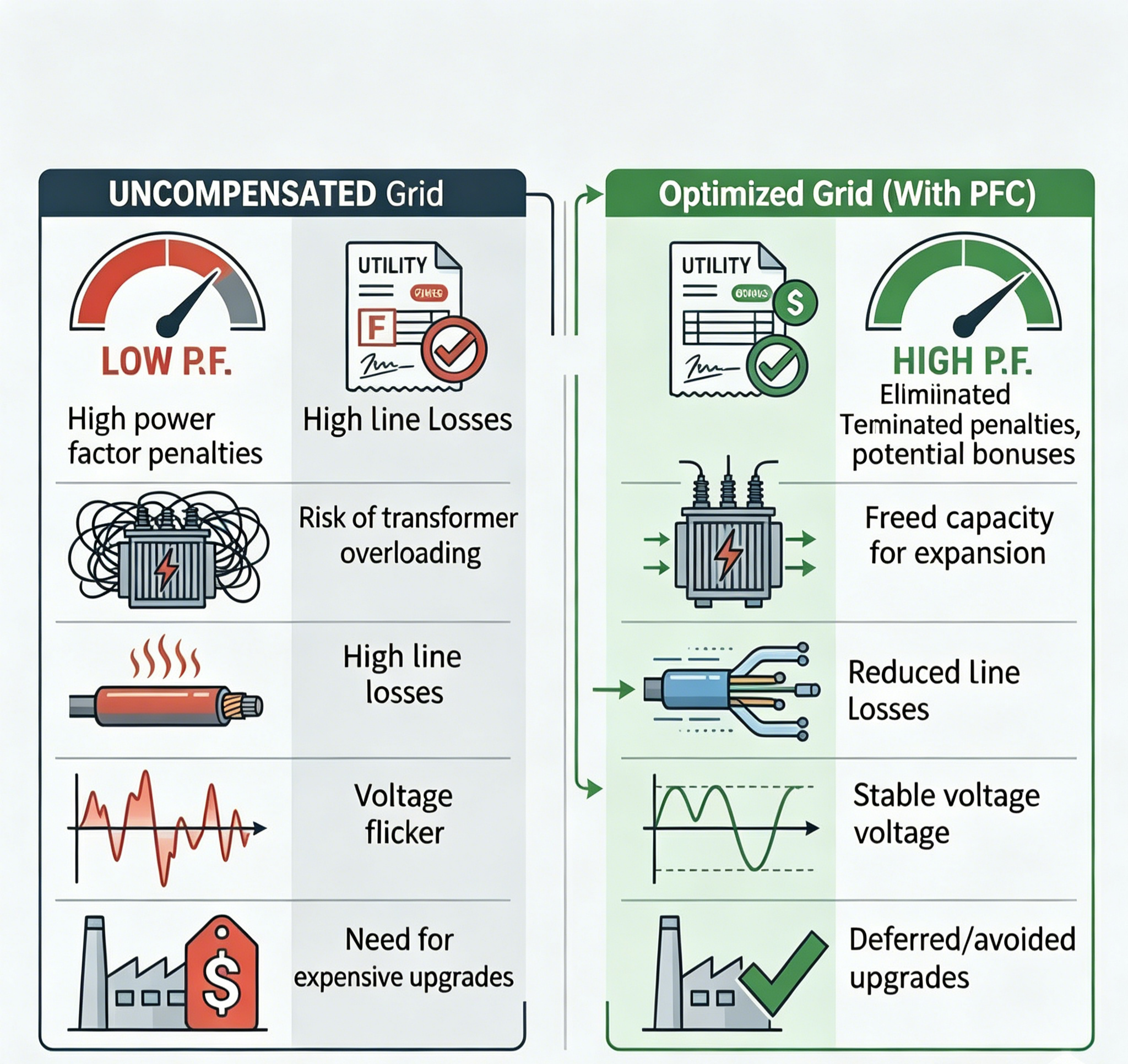

Belangrijkste verschillen:

Voor vs. Na implementatie van PFC-compensatiekasten

Systeemarchitectuur en bedrijfsmechanisme van intelligente PFC-kasten

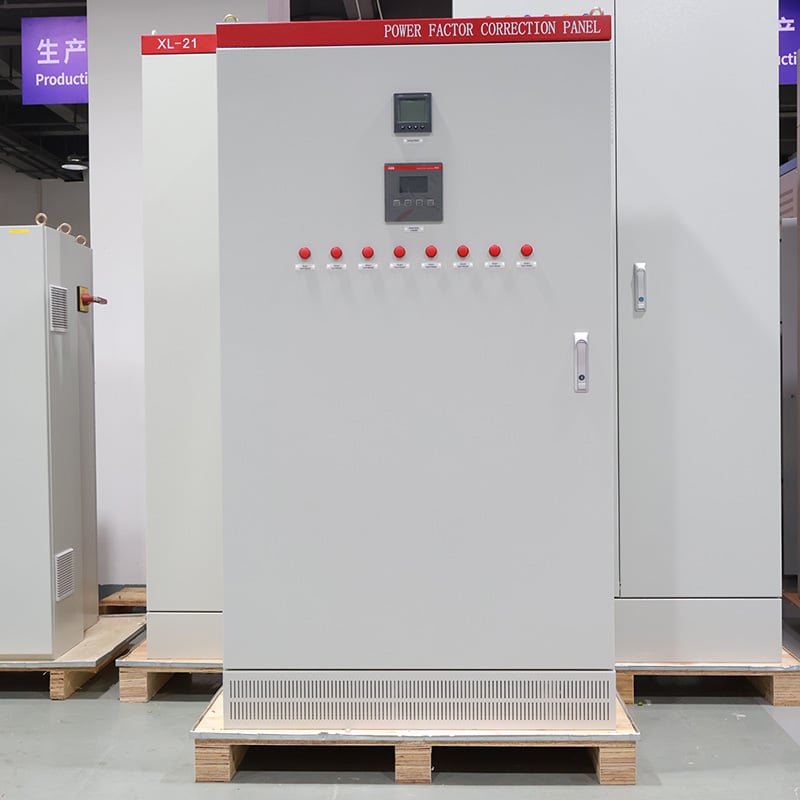

Een goed ontworpen laagspannings-PFC-condensatorcompensatiekast is systematisch samengesteld uit meerdere kern-elektrische componenten:

Intelligente PFC-regelaar: Het ‘brein’ van het systeem dat in real time signaalwaarden van het elektriciteitsnet bewaakt en automatisch dynamische schakelcommando’s uitgeeft.

Beveiligingsautomatische schakelaars en zekeringen: Zorgen voor ingaande isolatie, evenals overbelastings- en kortsluitingsbeveiliging voor hoofd- en takcircuits.

Schakelcomponenten (contactor / thyristor): De uitvoerders die op basis van instructies van de regelaar frequent condensatorbanken aansluiten of loskoppelen.

Stroomvermogenscondensatorbanken: De primaire compensatiebron, die capacitieve stroom levert om inductieve belastingen in evenwicht te brengen.

Series afstemreactoren: Optionele componenten die worden gebruikt om hoogfrequente harmonischen te onderdrukken en resonantieschade aan condensatoren te voorkomen.

In werkelijke industriële omgevingen variëren de productiebelastingen voortdurend. Wanneer zware machines opstarten, detecteert de regelaar een daling van de vermogensfactor en schakelt onmiddellijk de geschikte capaciteit aan condensatorbanken 'in'. Omgekeerd schakelt het systeem deze banken snel 'uit' wanneer apparatuur wordt uitgeschakeld, om overcompensatie en terugvoer van blindvermogen naar het openbare elektriciteitsnet te voorkomen. Deze dynamische gesloten-lusregeling houdt de algehele energie-efficiëntie op een optimaal niveau.

Veelgestelde vragen

V1: Wat maakt PFC 'intelligent' in vergelijking met traditionele handmatige systemen?

A1: Traditionele vaste condensatoren kunnen zich niet aanpassen aan wisselende belastingen, wat overdreven compensatie 's nachts en onvoldoende compensatie tijdens piekuren veroorzaakt. Intelligente PFC gebruikt microcomputers om de netbelasting automatisch te bewaken en voert dynamische, op aanvraag geschakelde en trapsgewijze rotatie uit om een gelijkmatige slijtage van de condensatoren te waarborgen.

V3: Moet een industriële PFC-kast gebruikmaken van contactoren of thyristors voor schakelen?

A3: Voor stabiele, langzaam wisselende belastingen (bijv. textiel, voedingsmiddelenverwerking) zijn speciale condensatorcontactoren zeer kosteneffectief. Voor snel wisselende belastingen met zware stootstromen (bijv. spuitgieten, ponsen, lassen) zijn thyristorschakelaars essentieel vanwege hun reactietijd in milliseconden en hun spanningsnuldoorgangsschakeling zonder vonken.

V3: Hoe wordt 'harmonische interferentie' opgelost bij condensatorcompensatie?

A3: Niet-lineaire belastingen zoals frequentieregelaars injecteren hoogfrequente harmonischen in het net, wat kan leiden tot oververhitting of opzwellen van standaardcondensatoren door resonantie. Om dit op te lossen moeten series afstemreactoren worden toegevoegd om een anti-harmonische PFC-kast te bouwen die harmonischen blokkeert en onderdrukt.

V5: Leidt de implementatie van een PFC-kast tot een verlaging van het actieve energieverbruik van fabrieksmachines?

A5: Nee, het vertraagt de hoofdactieve meter niet en verandert ook niet het actieve vermogen dat nodig is voor het uitvoeren van werkelijk werk. De financiële besparingen ontstaan uitsluitend door het elimineren van boetes voor een slechte arbeidsfactor, een drastische vermindering van warmteverliezen in interne kabels en een maximale benutting van de transformatorcapaciteit.

V6: Wat zijn de cruciale onderhoudsstappen voor een industriële PFC-kast?

A5: Onderhoud richt zich op vier kerngebieden: het vrijhouden van de kastventilatie (condensatoren zijn gevoelig voor hitte); controleren op bulten of lekkages bij condensatoren; periodiek uitschakelen van de kast om aansluitklemmen aan te draaien (om brandrisico's te voorkomen); en meten van takstromen met een tangampèremeter om versleten units vroegtijdig te vervangen.

Conclusie

In een tijdperk waarin de nadruk ligt op groene, koolstofarme initiatieven en slanke bedrijfsvoering, zijn intelligente laagspannings-PFC-reaktiefvermogenscompensatiekasten niet langer slechts optionele elektrische accessoires. Zij vormen een kernstrategisch actief goed voor industrieparken en moderne productiezones in het buitenland om kostenverlaging op netniveau te realiseren, energie-efficiëntie maximaal te benutten en de kwaliteit van de stroomvoorziening te stabiliseren. Door deze systemen wetenschappelijk te configureren, kunnen industriële centra duurzame netboetes volledig elimineren en tegelijkertijd de levensduur van hun distributie-installaties aanzienlijk verlengen, waardoor een robuuste en duurzame elektrische basis wordt gelegd voor de mondiale industrialisering.
