ATS-hoofdverdeelkast: veilige industriële stroomvoorziening

In moderne industriële productie, high-tech zones en grootschalige openbare voorzieningen is elektriciteit veel meer dan alleen de aandrijfkracht achter de productie — het is de vitale levensader die het gehele systeem in bedrijf houdt. Of het nu gaat om precisieproductielijnen voor halfgeleiders, grote logistieke hubs voor gekoelde ketens, datacenters of medische voorzieningen: elke korte stroomonderbreking of ernstige spanningsfluctuatie kan leiden tot beschadiging van productiemiddelen, catastrofale dataverlies of enorme financiële tegenslagen.

Om een stroomvoorziening zonder onderbreking („nul-onderbreking”) en veilige elektrische isolatie te garanderen tijdens netanomalieën of stroomuitval, dient de laagspanningsautomatische overschakelaar (ATS) hoofdverdeelkast als primaire ingangsdistributiehub. Het vormt de cruciale stroomkern en veiligheidsbarrière binnen de laagspanningsverdelingsystemen van moderne industrieparken.

Waarom moeten moderne industrieparken en fabrieken ATS-hoofdverdeelpanelen implementeren?

In traditionele industriële stroomnetten zijn de meeste bedrijven uitsluitend afhankelijk van één enkele netverbinding. Wanneer echter oncontroleerbare risico’s optreden, zoals natuurrampen, plotselinge leidingstoringen, piekbelasting in de zomer met daaropvolgende stroomonderbrekingen of spanningsinstabiliteit in het net, wordt de kwetsbaarheid van een enkele stroombron schrijnend duidelijk. Daarom is een dubbele stroomvoorzieningsarchitectuur bestaande uit "hoofdnetstroom + reservegenerator als tweede netbron" de onbetwiste branche-standaard geworden. Om twee onafhankelijke stroombronnen ter plaatse naadloos te laten samenwerken, is een intelligente automatische stroomomschakelaar (ATS) als hoofdverdeelinrichting absoluut onmisbaar.

De diepgewortelde risico’s van stroomonderbrekingen voor bedrijven:

Productiestagnatie en materiaalafval: In continue productiesectoren zoals kunststofspuitgieten, chemische menging en metallurgie leidt een plotselinge stroomonderbreking tijdens het proces niet alleen tot een stilstand van de productie—het veroorzaakt ook direct het afkeuren van de actuele partij grondstoffen. Daarnaast kan het leiden tot vastlopen of verstopping van machines, wat ernstige mechanische schade kan veroorzaken.

Catastrofale gevolgen van parallelle netwerkaansluiting: Zonder professionele vergrendelings- en automatische schakelmechanismen zal elke menselijke bedieningsfout die ertoe leidt dat het openbare elektriciteitsnet en een eigen generatorset tegelijkertijd parallel worden aangesloten, een zeer destructieve kortsluiting veroorzaken, grote gedeeltes van de stroomrails doen doorbranden en de veiligheid van het openbare elektriciteitsnet in gevaar brengen.

Beheersvacuüm en handmatige vertraging: Het vertrouwen op dienstdoende elektriciens om handmatig over te schakelen naar noodstroom duurt doorgaans van enkele minuten tot tientallen minuten. In moderne productieplanning, waar elke seconde telt, voldoet dergelijke hoge-latentie, risicovolle handmatige overschakeling geheel niet aan de noodstroomvereisten.

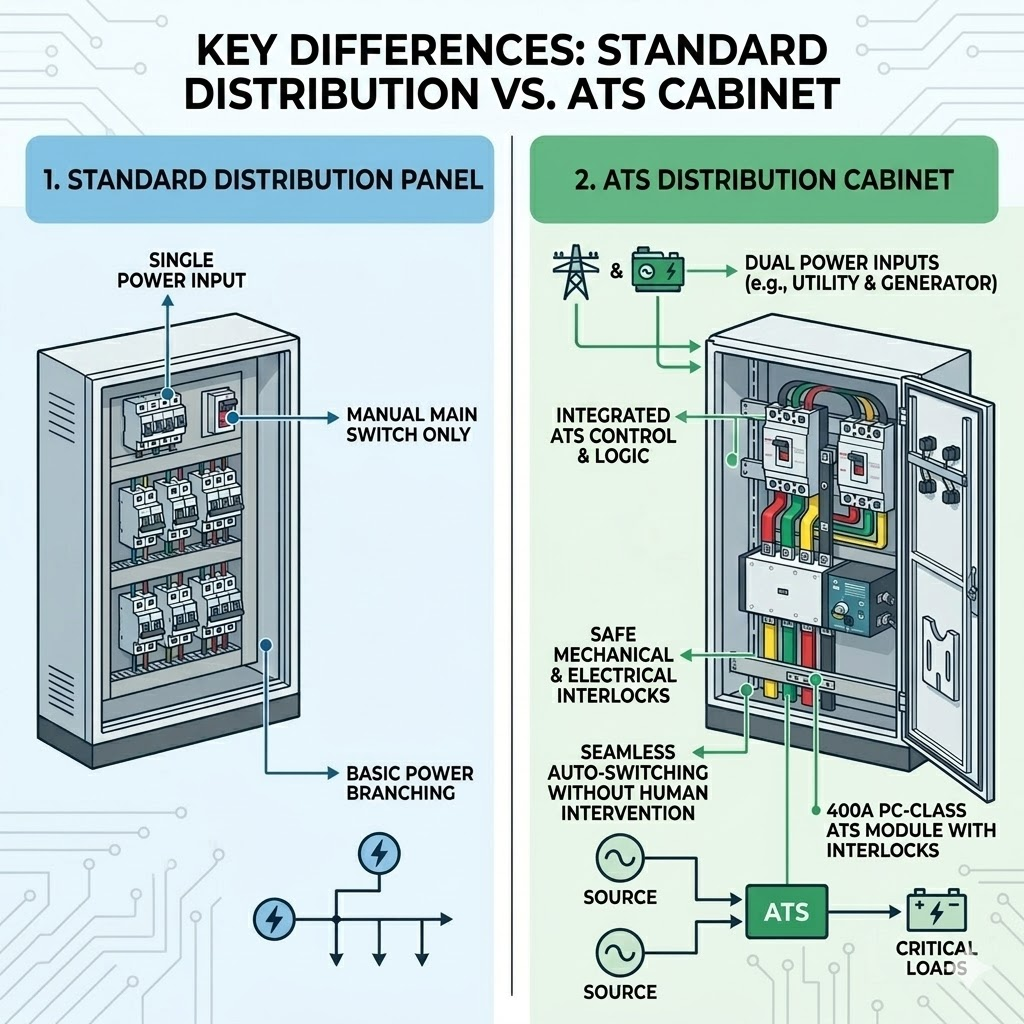

Belangrijkste verschillen:

Conventionele panelen versus intelligente ATS-panelen

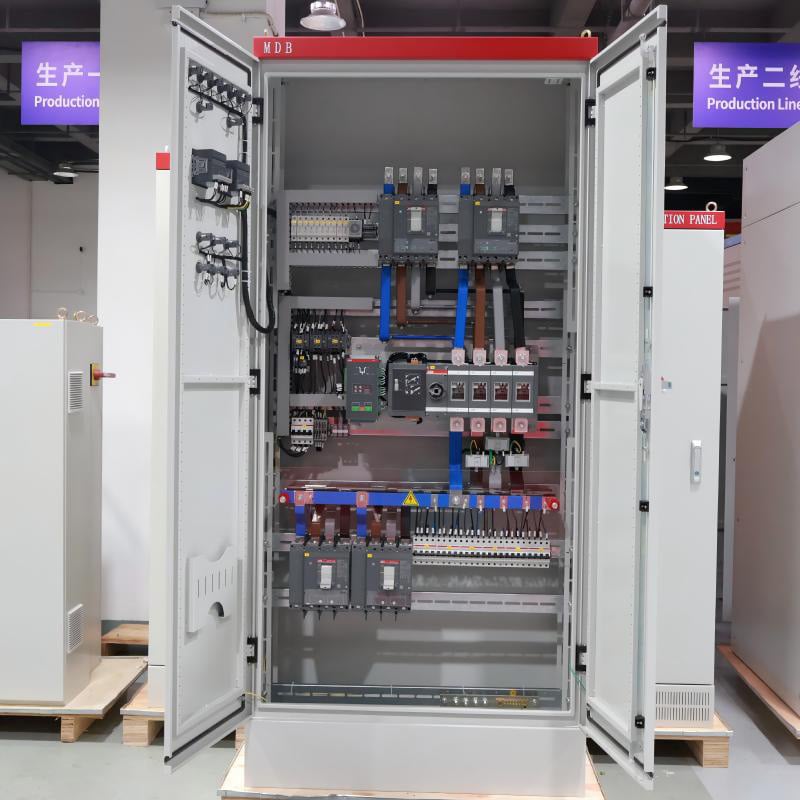

Systeemarchitectuur en kernwerkingsmechanismen van het ATS-paneel

Een zeer betrouwbaar, voor de hoofdvoeding geschikt ATS-hoofdverdeelpaneel is geen afzonderlijke schakelaar; het is een intelligente, geïntegreerde besturingssysteem waarbij meerdere hoogwaardige elektrische componenten synergetisch samenwerken:

Kernintelligente ATS-controller: De 'hersenen' van het gehele paneel. Deze meet in realtime de driefasenspanning en -frequentie van beide aansluitlijnen. Gebouwd met zeer gevoelige logische verwerking, beheert deze de automatische schakeling, handmatige overrides, bronprioritering en instelbare schakeltijdvertragingen.

Hoogonderbrekingsvermogen hoofdzekeringen / ontkoppelingsschakelaars: Geplaatst aan het bovenste einde van de dubbele aansluitlijnen of direct werkend als de schakelactuatoren. Ze bieden hoogwaardige overbelastingsbeveiliging, directe kortsluitbeveiliging en elektrische isolatie, waardoor veilige onderbreking zelfs bij extreme foutstromen wordt gewaarborgd.

Mechanische en elektrische dubbele vergrendelingsmechanismen: De ultieme veiligheidsbasis van het systeem. De mechanische vergrendeling maakt gebruik van robuuste fysieke koppelstangen of staalkabels om ervoor te zorgen dat beide schakelaars fysiek onmogelijk tegelijkertijd kunnen sluiten. De elektrische vergrendeling maakt gebruik van hulpcontacten binnen de besturingskring om een secundaire beveiliging te bieden, waardoor de mogelijkheid van een parallelle aansluiting op twee bronnen en terugvoeding van vermogen volledig wordt uitgesloten.

Multifunctionele stroommeter- en bewakingsinstrumenten: Weergave in digitale vorm van real-time elektrische parameters van beide circuits—zoals stroom, spanning, actief vermogen, reactief vermogen, vermogensfactor en geaccumuleerde energie—op het voorpaneel, zodat operationele teams energie-efficiëntiebeheer en belastingbewaking kunnen uitvoeren.

Verdeling uitgaand en meervoudige beveiligingsunits: Zodra de veilige stroombron is geselecteerd via de ATS, wordt de elektriciteit via de hoofdkoperbusbars doorgestuurd naar diverse takken met gegoten behuizing circuitonderbrekers (MCCB’s) of miniatuurcircuitonderbrekers (MCB’s). Dit zorgt voor een nauwkeurige en veilige levering van stroom aan fabrieksstroomkasten, verlichtingspanelen en individuele productiewerkplaatsen.

Dynamische gesloten-lusregelstroom:

Tijdens routinebewerkingen blijft het systeem in de modus "Netvoorrang". Wanneer een netanomalie wordt gedetecteerd, controleert de besturingseenheid eerst of de hoofdschakelaar volledig is uitgeschakeld (in een veilige neutrale positie) en zendt een extern automatisch startsignaal naar de reservegeneratorset. Zodra de generator is gestart en zijn nominale spanning en frequentie heeft bereikt, controleert de besturingseenheid of de veiligheidsinterlocks vrij zijn en activeert de schakelaar aan de reservezijde om deze te sluiten, waardoor de stroomvoorziening voor de installatie wordt hersteld. Het gehele proces verloopt volledig geautomatiseerd in een gesloten lus, waardoor de onvoorspelbaarheid van menselijke ingrepen tot een minimum wordt beperkt.

Veelgestelde vragen

V1: Wat zijn de primaire schakelmodi voor een automatische transferschakelaar (ATS), en hoe moet een industriële installatie kiezen?

A1: Systemen ondersteunen automatische terugkeer (schakelt automatisch terug naar het net zodra dit stabiel is; ideaal voor hoofdvoedingsaansluitingen), handmatige terugkeer (blijft op de reservevoeding totdat handmatig wordt gewisseld, om piekstroomstoten in het net te voorkomen) of wederzijdse reservevoeding (kiest automatisch de voedingslijn die als eerste aan de kwaliteitscriteria voldoet).

V2: Hoe kan een installatie momentane stroomonderbrekingen voorkomen die precisieapparatuur kunnen verstoren tijdens een overgang met een automatische stroomomleidingsschakelaar (ATS)?

A2: ATS-schakelaars hebben een korte overgangsgap van het type 'uitschakelen-voordat-inschakelen'. Hoewel standaardmotorbelastingen dit probleemloos verdragen, vereisen precisiebelastingen zoals PLC-kasten of servers een online UPS bovenstrooms om de milliseconde-gaping te overbruggen, waardoor een volkomen onderbrekingsvrij netwerk ontstaat.

V3: Waarom moet een tweevoudig stroompaneel van service-entrance-kwaliteit voorzien zijn van een dubbele 'mechanische en elektrische' vergrendeling?

A3: Elektrische ruis of aan elkaar gelaste contacten kunnen de elektrische logica doorbreken en catastrofale kortsluitingen in het elektriciteitsnet veroorzaken. Een mechanische vergrendeling fungeert als een rigide fysieke barrière via hefbomen of kabels en voorkomt geometrisch dat beide schakelaars tegelijk worden ingeschakeld, wat de veiligheid van de installatie garandeert.

V4: Moet er voor een ATS-distributiepaneel een 3-polige (3P) of een 4-polige (4P) schakelaar worden gekozen?

A4: Gebruik 4P-schakelaars wanneer de stroombronnen afkomstig zijn van verschillende transformatoren of generatoren die isolatie van de neutrale lijn vereisen om circulerende stromen of terugvoeding te blokkeren. Een 3P-schakelaar is geschikt als de stroombronnen een permanent verbonden openbare aardingsnetwerk delen.

V5: Wat zijn de beste praktijken voor het periodieke onderhoud van de hoofdverdeelpanel van een automatische overgangsschakelaar (ATS) in een industrieterrein?

A5: Voer regelmatig infrarood thermische beeldvorming uit onder belasting om losse, oververhitte verbindingen op te sporen en te verhelpen. Voer halfjaarlijks handmatige simulatietests uit om statische actuatoren te belasten, en reinig regelmatig met droge perslucht om geleidend stof en vocht te verwijderen.

Conclusie

Samenvattend vormt het laagspanningsintelligente ATS-dubbelstroom hoofdverdeelpaneel de definitieve "onverzettelijke veiligheidslijn" voor moderne industriële installaties, waarbij milliseconde-nauwkeurige anomaliedetectie wordt gecombineerd met rigide mechanische en elektrische dubbele vergrendelingen om een naadloze, veilige energieoverdracht te realiseren die kritieke productielijnen tijdens plotselinge stroomuitvallen in bedrijf houdt. Door twee onafhankelijke lijnen te integreren voor back-up uit meerdere bronnen en perfect samen te werken met een upstream UPS om onderbrekingsvrije bescherming te bieden aan precisiebelastingen, elimineert deze volledig geautomatiseerde oplossing aanzienlijk de zware stilstandverliezen, materiaalafval en risico's op menselijke fouten die gepaard gaan met handmatige enkelcircuit-behuizingen. Ondersteund door eenvoudig preventief onderhoud, zoals routine-thermografie en halfjaarlijkse simulatieoefeningen, leidt de adoptie van deze geavanceerde infrastructuur niet alleen tot een forse vermindering van de dagelijkse O&M-personeelskosten, maar creëert ook een topklasse, hoogbetrouwbare stroomomgeving die fungeert als een krachtige magnetische aantrekkingskracht voor premium industriële investeringen.
