ตู้จ่ายไฟหลักแบบ ATS: ระบบจ่ายไฟฟ้าสำหรับงานอุตสาหกรรมที่มีความปลอดภัยสูง

ในกระบวนการผลิตอุตสาหกรรมสมัยใหม่ เขตอุตสาหกรรมเทคโนโลยีสูง และสาธารณูปโภคขนาดใหญ่ ไฟฟ้ามีบทบาทมากกว่าเพียงแค่พลังงานขับเคลื่อนการผลิตเท่านั้น—แต่ยังเป็นเส้นเลือดหลักที่ทำให้ระบบทั้งหมดสามารถทำงานได้อย่างต่อเนื่องและมีประสิทธิภาพ ไม่ว่าจะเป็นสายการผลิตเซมิคอนดักเตอร์แบบความแม่นยำสูง ศูนย์โลจิสติกส์ห่วงโซ่ความเย็นขนาดใหญ่ ศูนย์ข้อมูล หรือสถานพยาบาล การหยุดจ่ายไฟชั่วคราวหรือการผันผวนของแรงดันไฟฟ้าอย่างรุนแรงเพียงครั้งเดียว ก็อาจส่งผลให้อุปกรณ์การผลิตเสียหาย สูญเสียข้อมูลอย่างหายนะ หรือก่อให้เกิดความเสียหายทางการเงินอย่างมหาศาล

เพื่อให้มั่นใจในความต่อเนื่องของการจ่ายไฟแบบ "ไม่มีการหยุดชะงักเลย" และการแยกวงจรไฟฟ้าอย่างปลอดภัยในระหว่างที่ระบบไฟฟ้าหลักเกิดความผิดปกติหรือดับสนิท ตู้ควบคุมการเปลี่ยนแหล่งจ่ายไฟอัตโนมัติระดับแรงดันต่ำ (ATS) สำหรับตู้กระจายกำลังหลัก ทำหน้าที่เป็นศูนย์กลางการกระจายกำลังหลักที่เข้ามาในอาคาร ซึ่งเป็นแกนกลางด้านพลังงานและแนวป้องกันความปลอดภัยที่สำคัญยิ่งภายในระบบกระจายกำลังระดับแรงดันต่ำของนิคมอุตสาหกรรมสมัยใหม่

เหตุใดนิคมอุตสาหกรรมสมัยใหม่และโรงงานอุตสาหกรรมจึงจำเป็นต้องติดตั้งแผงควบคุมการเปลี่ยนแหล่งจ่ายไฟอัตโนมัติ (ATS) สำหรับตู้กระจายกำลังหลัก?

ในระบบโครงข่ายไฟฟ้าอุตสาหกรรมแบบดั้งเดิม ส่วนใหญ่แล้วองค์กรต่างๆ พึ่งพาสายส่งไฟฟ้าจากหน่วยงานสาธารณูปโภคเพียงสายเดียว อย่างไรก็ตาม เมื่อเผชิญกับความเสี่ยงที่ควบคุมไม่ได้ เช่น ภัยพิบัติธรรมชาติ ความผิดปกติของสายส่งอย่างกะทันหัน การลดโหลดในช่วงฤดูร้อนที่มีความต้องการสูงสุด หรือความไม่เสถียรของแรงดันไฟฟ้าในโครงข่าย ความเปราะบางของแหล่งจ่ายไฟฟ้าเพียงแหล่งเดียวจะปรากฏชัดเจนยิ่งขึ้น ดังนั้น สถาปัตยกรรมระบบจ่ายไฟสองวงจรที่ประกอบด้วย "แหล่งจ่ายไฟหลักจากหน่วยงานสาธารณูปโภค + เครื่องกำเนิดไฟฟ้าสำรองหรือแหล่งจ่ายไฟสำรองจากหน่วยงานสาธารณูปโภคอีกแห่ง" จึงกลายเป็นมาตรฐานอุตสาหกรรมที่ยอมรับโดยทั่วไป เพื่อให้แหล่งจ่ายไฟสองแหล่งที่แยกจากกันสามารถทำงานร่วมกันได้อย่างราบรื่นในสถานที่จริง แผงกระจายไฟฟ้าหลักแบบ ATS อัจฉริยะจึงเป็นสิ่งที่จำเป็นอย่างยิ่ง

อันตรายแฝงเชิงลึกจากการหยุดชะงักของระบบไฟฟ้าต่อองค์กร:

การหยุดชะงักของการผลิตและของเสียจากวัสดุ: ในภาคอุตสาหกรรมการผลิตแบบต่อเนื่อง เช่น การขึ้นรูปพลาสติกด้วยแรงดันสูง (injection molding), การผสมสารเคมี (chemical compounding) และโลหะวิทยา (metallurgy) การดับของกระแสไฟฟ้าอย่างกะทันหันในระหว่างกระบวนการผลิตไม่เพียงแต่ทำให้การดำเนินงานหยุดลงเท่านั้น แต่ยังทำให้วัตถุดิบที่กำลังผ่านกระบวนการผลิตในขณะนั้นต้องถูกทิ้งทันทีอีกด้วย นอกจากนี้ยังอาจก่อให้เกิดการติดขัดหรืออุดตันของอุปกรณ์ ส่งผลให้เกิดความเสียหายเชิงกลอย่างรุนแรง

ผลกระทบอันร้ายแรงจากการเชื่อมต่อขนานกับระบบจ่ายไฟฟ้าสาธารณะ: หากไม่มีระบบล็อกเชื่อมโยง (interlocking) และระบบสลับการทำงานอัตโนมัติที่ได้รับการออกแบบอย่างมืออาชีพ ความผิดพลาดใดๆ ที่เกิดจากการปฏิบัติงานของมนุษย์ซึ่งทำให้ระบบจ่ายไฟฟ้าสาธารณะและเครื่องกำเนิดไฟฟ้าสำรอง (generator set) ถูกเชื่อมต่อแบบขนานกันพร้อมกัน จะก่อให้เกิดความผิดปกติแบบลัดวงจรที่มีพลังทำลายสูง ทำให้แผงจ่ายไฟหลัก (busbars) ส่วนใหญ่ไหม้เสียหาย และเป็นอันตรายต่อความปลอดภัยของระบบจ่ายไฟฟ้าสาธารณะ

ช่องว่างในการจัดการและข้อบกพร่องจากการควบคุมด้วยมือ: การพึ่งพาช่างไฟฟ้าที่ปฏิบัติงานอยู่ในการเปลี่ยนไปใช้แหล่งจ่ายไฟสำรองด้วยตนเอง มักใช้เวลาตั้งแต่หลายนาทีจนถึงหลายสิบนาที ซึ่งในระบบการวางแผนการผลิตสมัยใหม่ที่ทุกวินาทีมีค่า กระบวนการเปลี่ยนแหล่งจ่ายไฟแบบใช้มือที่มีความล่าช้าสูงและเสี่ยงสูงเช่นนี้ ไม่สามารถตอบสนองความต้องการด้านพลังงานฉุกเฉินได้เลย

ความแตกต่างหลัก:

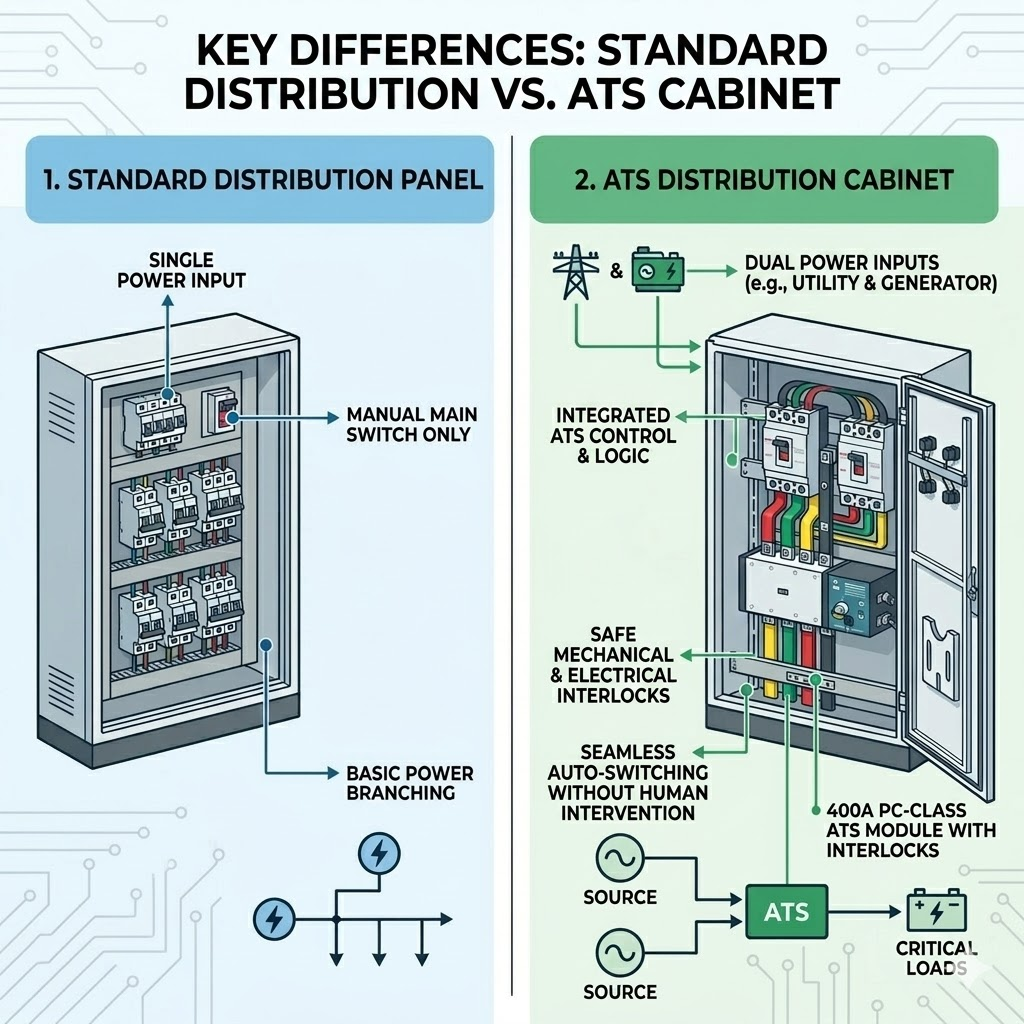

แผงควบคุมแบบดั้งเดิมเทียบกับแผงควบคุม ATS อัจฉริยะ

สถาปัตยกรรมระบบและกลไกการปฏิบัติงานหลักของแผง ATS

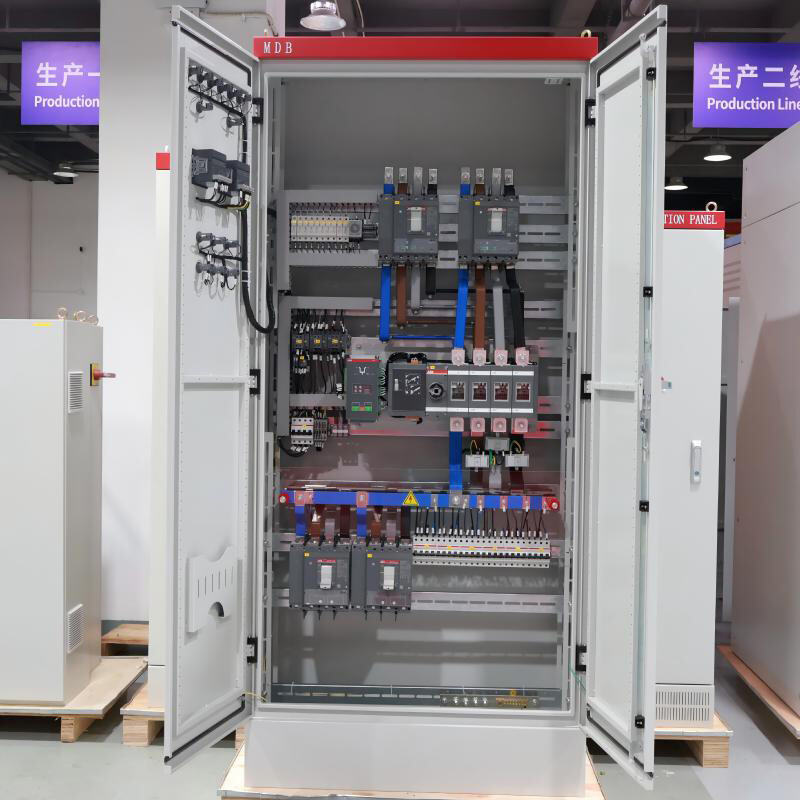

แผงจ่ายไฟหลักแบบ ATS ระดับบริการเข้า (service-entrance-grade) ที่มีความน่าเชื่อถือสูง ไม่ใช่เพียงสวิตช์ตัวเดียวเท่านั้น แต่เป็นระบบควบคุมอัจฉริยะแบบบูรณาการ ซึ่งประกอบด้วยองค์ประกอบทางไฟฟ้าคุณภาพสูงหลายชิ้นที่ทำงานร่วมกันอย่างสอดคล้อง:

ตัวควบคุม ATS อัจฉริยะหลัก: เป็น "สมอง" ของแผงทั้งหมด โดยทำการวัดค่าแรงดันไฟฟ้าและค่าความถี่สามเฟสจากสายจ่ายไฟทั้งสองเส้นแบบเรียลไทม์ พร้อมทั้งมีความสามารถในการประมวลผลตรรกะที่ไวมาก ทำหน้าที่จัดการการสลับแหล่งจ่ายไฟโดยอัตโนมัติ การควบคุมด้วยมือ การจัดลำดับความสำคัญของแหล่งจ่ายไฟ และการปรับเวลาหน่วงของการสลับได้

เบรกเกอร์หลักหรือสวิตช์แยกวงจรที่มีความสามารถในการตัดกระแสสูง: ติดตั้งอยู่บริเวณส่วนบนของสายจ่ายไฟทั้งสองเส้น หรือทำหน้าที่โดยตรงเป็นตัวกระทำในการสลับแหล่งจ่ายไฟ ให้การป้องกันโหลดเกินตามมาตรฐานสูง การป้องกันกระแสลัดวงจรแบบทันทีทันใด และการแยกวงจรไฟฟ้าอย่างปลอดภัย ซึ่งสามารถตัดวงจรได้อย่างปลอดภัยแม้ภายใต้สภาวะกระแสผิดปกติที่รุนแรงที่สุด

กลไกการล็อกแบบคู่ทางกลและไฟฟ้า: เป็นมาตรฐานความปลอดภัยขั้นสูงสุดของระบบ โดยกลไกการล็อกทางกลใช้คานเชื่อมต่อหรือสายเคเบิลเหล็กที่มีความแข็งแรงสูง เพื่อให้มั่นใจว่าสวิตช์ทั้งสองตัวไม่สามารถปิดพร้อมกันได้จริงทางกายภาพ ส่วนกลไกการล็อกทางไฟฟ้าใช้คอนแทคเสริมภายในวงจรควบคุมเพื่อให้เกิดการบังคับใช้เป็นการสำรอง ซึ่งจะกำจัดโอกาสในการเชื่อมต่อแบบขนานจากแหล่งจ่ายไฟสองแหล่ง และการป้อนพลังงานย้อนกลับอย่างสมบูรณ์

เครื่องวัดและตรวจสอบพลังงานแบบหลายฟังก์ชัน: แสดงพารามิเตอร์ไฟฟ้าแบบเรียลไทม์ของวงจรคู่—เช่น กระแสไฟฟ้า แรงดันไฟฟ้า พลังงานใช้งาน พลังงานปฏิกิริยา ค่าแฟกเตอร์กำลัง และพลังงานสะสม—บนแผงหน้าประตูแบบดิจิทัล ทำให้ทีมปฏิบัติการสามารถบริหารจัดการประสิทธิภาพการใช้พลังงานและติดตามตรวจสอบโหลดได้

หน่วยจ่ายไฟฟ้าออกและการป้องกันแบบหลายระดับ: หลังจากเลือกแหล่งจ่ายไฟฟ้าที่ปลอดภัยผ่านระบบ ATS แล้ว กระแสไฟฟ้าจะถูกส่งผ่านบัสบาร์ทองแดงหลักไปยังตัวตัดวงจรแบบมอล์ดเคส (MCCB) หรือตัวตัดวงจรขนาดเล็ก (MCB) ที่แยกย่อยต่างๆ ซึ่งช่วยให้สามารถจ่ายไฟฟ้าไปยังตู้ควบคุมไฟฟ้าในโรงงาน แผงควบคุมแสงสว่าง และห้องปฏิบัติการผลิตแต่ละแห่งได้อย่างแม่นยำและปลอดภัย

ลำดับการควบคุมแบบลูปปิดแบบไดนามิก:

ในระหว่างการดำเนินงานตามปกติ ระบบจะยังคงอยู่ในโหมด "ความสำคัญของแหล่งจ่ายไฟฟ้าหลัก" เมื่อตรวจพบความผิดปกติของแหล่งจ่ายไฟฟ้าหลัก ตัวควบคุมจะตรวจสอบก่อนว่าเบรกเกอร์วงจรหลักได้ตัดวงจรอย่างสมบูรณ์แล้ว (เข้าสู่ตำแหน่งกลางที่ปลอดภัย) จากนั้นส่งสัญญาณเริ่มทำงานอัตโนมัติระยะไกลไปยังเครื่องกำเนิดไฟฟ้าสำรอง เมื่อเครื่องกำเนิดไฟฟ้าเริ่มทำงานและเข้าสู่แรงดันไฟฟ้าและความถี่ตามค่าที่กำหนดแล้ว ตัวควบคุมจะตรวจสอบว่าระบบล็อกความปลอดภัยไม่มีข้อขัดข้อง และสั่งให้สวิตช์ฝั่งสำรองปิดลง เพื่อคืนพลังงานให้กับสถานที่ กระบวนการทั้งหมดนี้ดำเนินการแบบอัตโนมัติแบบปิดลูป (closed loop) ซึ่งช่วยลดความไม่แน่นอนที่อาจเกิดจากการแทรกแซงของมนุษย์ให้น้อยที่สุด

คำถามที่พบบ่อย

คำถามที่ 1: โหมดการสลับหลักของแผง ATS มีอะไรบ้าง และโรงงานอุตสาหกรรมควรเลือกใช้โหมดใด?

คำตอบที่ 1: ระบบสนับสนุนโหมดการกลับสู่การใช้งานอัตโนมัติ (auto-recovery — กลับไปใช้แหล่งจ่ายไฟฟ้าหลักโดยอัตโนมัติเมื่อแหล่งจ่ายไฟฟ้าหลักมีเสถียรภาพอีกครั้ง ซึ่งเหมาะสำหรับสายจ่ายไฟหลักที่เข้าสู่อาคาร), โหมดการกลับสู่การใช้งานด้วยตนเอง (manual-recovery — ยังคงใช้แหล่งจ่ายไฟฟ้าสำรองต่อไปจนกว่าจะมีการเปลี่ยนแปลงด้วยมือ ซึ่งช่วยป้องกันการกระชากของแรงดันไฟฟ้าจากสายจ่าย), หรือโหมดสำรองซึ่งกันและกัน (mutual-backup — เลือกใช้แหล่งจ่ายไฟฟ้าใดแหล่งหนึ่งที่บรรลุเกณฑ์คุณภาพก่อน)

คำถามข้อที่ 2: สถาน facility สามารถป้องกันไม่ให้การขัดจังหวะของกระแสไฟฟ้าชั่วคราวรบกวนอุปกรณ์ความแม่นยำระหว่างการเปลี่ยนผ่านของระบบ ATS ได้อย่างไร

คำตอบข้อที่ 2: ตัวสวิตช์ ATS มีช่วงเวลาการเปลี่ยนผ่านแบบ "เปิดก่อนปิด" (break-before-make) สั้นๆ แม้ว่าโหลดมอเตอร์ทั่วไปจะรับมือกับช่วงเวลานี้ได้อย่างง่ายดาย แต่โหลดความแม่นยำ เช่น ตู้ PLC หรือเซิร์ฟเวอร์ จำเป็นต้องใช้ UPS แบบออนไลน์ (online UPS) ที่ติดตั้งอยู่ด้านต้นทางเพื่อรองรับช่วงเวลาสั้นๆ ที่ว่านี้ (หน่วยมิลลิวินาที) ซึ่งจะทำให้เกิดเครือข่ายที่ไม่มีการหยุดชะงักอย่างสมบูรณ์แบบ

คำถามข้อที่ 3: ทำไมแผงจ่ายไฟสองแหล่งกำเนิดระดับ service-entrance จึงต้องมีระบบล็อกทั้งแบบกลไกและแบบไฟฟ้าร่วมกัน

คำตอบข้อที่ 3: เสียงรบกวนทางไฟฟ้าหรือการเชื่อมติดกันของคอนแทคอาจทำให้ตรรกะการควบคุมด้วยไฟฟ้าล้มเหลว และก่อให้เกิดวงจรลัดวงจรบนโครงข่ายไฟฟ้าอย่างรุนแรง ระบบล็อกแบบกลไกทำหน้าที่เป็นอุปสรรคทางกายภาพที่แข็งแกร่งผ่านคันโยกหรือสายเคเบิล ซึ่งป้องกันโดยหลักการเชิงเรขาคณิตไม่ให้สวิตช์ทั้งสองตัวปิดพร้อมกัน เพื่อประกันความปลอดภัยของโรงงานอย่างแน่นอน

คำถามข้อที่ 4: ควรเลือกใช้สวิตช์แบบ 3 ขั้ว (3P) หรือแบบ 4 ขั้ว (4P) สำหรับแผงกระจายไฟของระบบ ATS

A4: ใช้สวิตช์แบบ 4P เมื่อแหล่งจ่ายไฟมาจากรูปแบบตัวแปลงไฟฟ้าหรือเครื่องกำเนิดไฟฟ้าที่ต่างกัน ซึ่งจำเป็นต้องแยกสายกลาง (neutral line) เพื่อป้องกันกระแสไหลวนหรือการจ่ายไฟย้อนกลับ (back-feeding) ส่วนสวิตช์แบบ 3P สามารถใช้งานได้หากแหล่งจ่ายไฟทั้งหมดเชื่อมต่อกับระบบกราวด์สาธารณะที่มีการต่อพื้นอย่างถาวร

Q5: แนวทางปฏิบัติที่ดีที่สุดสำหรับการบำรุงรักษาแผงกระจายไฟหลักของระบบ ATS ในนิคมอุตสาหกรรมเป็นอย่างไร?

A5: ดำเนินการตรวจสอบด้วยภาพความร้อนแบบอินฟราเรด (infrared thermal imaging) ขณะมีภาระงานเพื่อตรวจจับและแก้ไขข้อต่อที่หลวมหรือร้อนเกินไป ดำเนินการทดสอบจำลองด้วยตนเองทุก 6 เดือนเพื่อตรวจสอบการทำงานของแอคทูเอเตอร์แบบสถิต (static actuators) และใช้อากาศอัดแห้งทำความสะอาดฝุ่นที่นำไฟฟ้าและไอน้ำเป็นประจำ

บทสรุป

โดยสรุป แผงจ่ายไฟหลักแบบ ATS อัจฉริยะแรงดันต่ำทำหน้าที่เป็น "เส้นแบ่งความปลอดภัยขั้นสุดท้ายที่ไม่มีการประนีประนอม" สำหรับโรงงานอุตสาหกรรมสมัยใหม่ โดยผสานการตรวจจับความผิดปกติในระดับมิลลิวินาทีเข้ากับระบบล็อกคู่แบบกลไกและไฟฟ้าที่มีความแข็งแกร่งสูง เพื่อให้เกิดการถ่ายโอนพลังงานอย่างไร้รอยต่อและปลอดภัย ซึ่งช่วยให้สายการผลิตที่สำคัญยังคงดำเนินการต่อไปได้แม้ในกรณีที่เกิดไฟดับอย่างกะทันหัน ด้วยการรวมสองสายไฟที่แยกจากกันเพื่อรองรับแหล่งจ่ายไฟสำรองแบบหลายแหล่ง และทำงานร่วมกันอย่างลงตัวกับ UPS ระดับบนสุด (upstream UPS) เพื่อให้การป้องกันแบบไม่มีการหยุดชะงักเลยสำหรับโหลดที่ต้องการความแม่นยำสูง โซลูชันแบบอัตโนมัติเต็มรูปแบบนี้จึงสามารถลดการสูญเสียจากเวลาหยุดทำงานอย่างรุนแรง ของเสียจากวัสดุ และความเสี่ยงจากข้อผิดพลาดของมนุษย์ที่มักเกิดขึ้นกับตู้ควบคุมวงจรเดี่ยวแบบใช้งานด้วยตนเองได้อย่างมีประสิทธิภาพอย่างมาก นอกจากนี้ ด้วยการบำรุงรักษาเชิงป้องกันที่เรียบง่าย เช่น การถ่ายภาพความร้อนเป็นประจำและการฝึกซ้อมจำลองทุกหกเดือน การนำโครงสร้างพื้นฐานขั้นสูงนี้มาใช้งานจึงไม่เพียงแต่ช่วยลดภาระค่าใช้จ่ายด้านบุคลากรในการดำเนินงานและบำรุงรักษา (O&M) รายวันเท่านั้น แต่ยังสร้างสภาพแวดล้อมด้านพลังงานระดับพรีเมียมที่มีความน่าเชื่อถือสูงสุด ซึ่งทำหน้าที่เป็นแม่เหล็กอันทรงพลังในการดึงดูดการลงทุนจากภาคอุตสาหกรรมชั้นนำ
