Tối ưu hóa nguồn điện cho Khu công nghiệp: Tủ PFC thông minh điện áp thấp

Trong làn sóng công nghiệp hóa toàn cầu hiện nay, nhiều khu công nghiệp và khu chế xuất ở nước ngoài đang chứng kiến sự bùng nổ mạnh mẽ trong xây dựng. Những khu công nghiệp hiện đại này tập trung dày đặc các nhà máy thuộc nhiều lĩnh vực khác nhau — như gia công cơ khí, sản xuất dệt may, dập kim loại, chế biến thực phẩm và ép phun nhựa. Hoạt động vận hành hàng ngày của các cơ sở này phụ thuộc rất lớn vào khối lượng tải cảm ứng khổng lồ, bao gồm động cơ điện, máy bơm nước, quạt thông gió và toàn bộ dây chuyền sản xuất trong nhà máy.

Tuy nhiên, ngay sau khi hệ thống phân phối điện tổng thể của khu công nghiệp được đưa vào vận hành, các quản lý cơ sở và chủ doanh nghiệp thường xuyên đối mặt với một vấn đề tài chính nan giải chung: hóa đơn tiền điện tăng vọt kèm theo các khoản phạt nghiêm trọng do hệ số công suất thấp. Để đảm bảo tính ổn định của lưới điện công cộng và tối ưu hóa tổng chi phí năng lượng, bộ bù công suất phản kháng thông minh cấp điện áp thấp (Hiệu chỉnh Hệ số Công suất) Tủ bù công suất phản kháng đã trở thành một giải pháp điện tiêu chuẩn, không thể thiếu trong các phòng phân phối điện công nghiệp hiện đại. Đóng vai trò như một "bộ cân bằng công suất" vô hình ở hậu trường, tủ này liên tục cắt giảm chi phí vận hành và nâng cao chất lượng điện trên toàn bộ cơ sở.

Tại sao Các Hệ thống Phân phối Điện Công nghiệp Hiện đại Lại Yêu cầu Bù Công suất Phản kháng?

Trong một lưới điện xoay chiều (AC), phần lớn tải cảm ứng trong một khu công nghiệp hấp thụ năng lượng điện được chia cơ bản thành hai thành phần riêng biệt:

Công suất tác dụng: Năng lượng điện thực tế được chuyển hóa thành năng lượng cơ học, nhiệt hoặc ánh sáng để vận hành thiết bị và thực hiện công việc hữu ích.

Công suất phản kháng: Là năng lượng điện không thực hiện công việc, được yêu cầu riêng biệt để thiết lập và duy trì các từ trường xoay chiều cho phép động cơ và các thiết bị cảm ứng khác hoạt động đúng cách. Mặc dù công suất phản kháng không thực hiện công trực tiếp, nhưng nó chiếm dụng dung lượng quý báu trên các đường dây truyền tải và máy biến áp chính. Khi nhu cầu tổng hợp về công suất phản kháng của một khu công nghiệp tăng cao, Hệ số công suất (PF) của hệ thống — tức tỷ lệ giữa công suất tác dụng và công suất biểu kiến toàn phần — sẽ giảm mạnh.

Các rủi ro do hệ số công suất thấp gây ra đối với khu công nghiệp:

Phạt do hệ số công suất thấp: Các công ty cung cấp điện thường yêu cầu hệ số công suất tối thiểu là $0,9$ hoặc $0,95$. Việc không đáp ứng ngưỡng này sẽ dẫn đến các khoản phụ thu phạt nặng hàng tháng.

Quá tải đường dây và máy biến áp: Dòng điện phản kháng quá mức gây ra hiện tượng nóng dây cáp nghiêm trọng, làm lão hóa nhanh lớp cách điện và lãng phí dung lượng máy biến áp.

Chất lượng điện áp suy giảm: Dòng điện phản kháng không được kiểm soát gây ra sụt giảm điện áp nghiêm trọng và hiện tượng nhấp nháy ở cuối đường dây, làm gián đoạn hoạt động của các thiết bị máy móc độ chính xác cao.

Đây chính là lúc tủ bù công suất phản kháng PFC cấp thấp phát huy tác dụng. Tủ sử dụng dòng điện phản kháng dung tính để trực tiếp triệt tiêu dòng điện phản kháng cảm tính sinh ra tại chỗ. Nhờ hiệu ứng "triệt tiêu điện" này, dòng điện phản kháng được khống chế ngay tại vị trí phát sinh, từ đó giảm đáng kể gánh nặng cung cấp điện cho lưới điện công cộng bên ngoài.

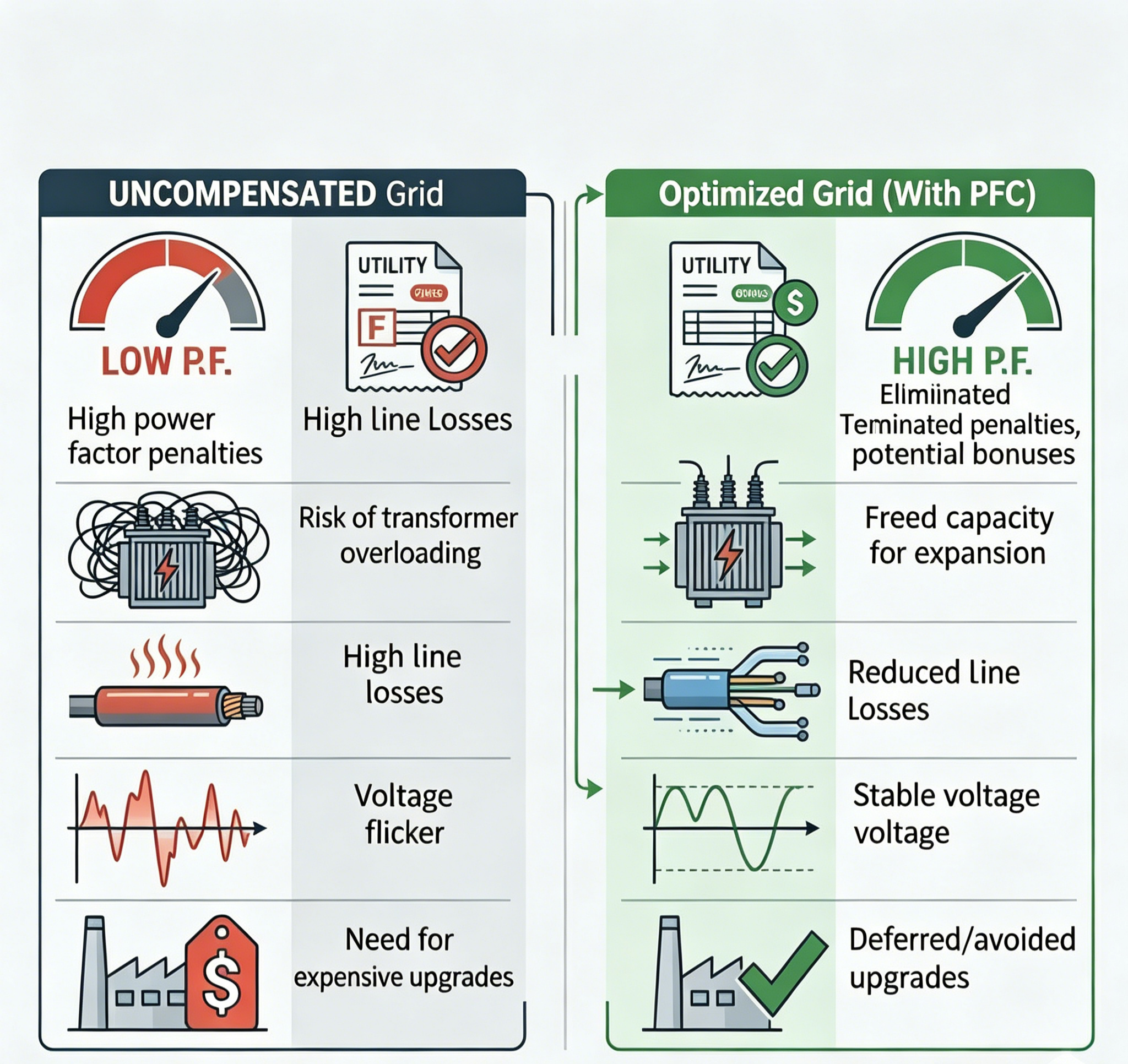

Những khác biệt cốt lõi:

Trước và sau khi lắp đặt tủ bù PFC

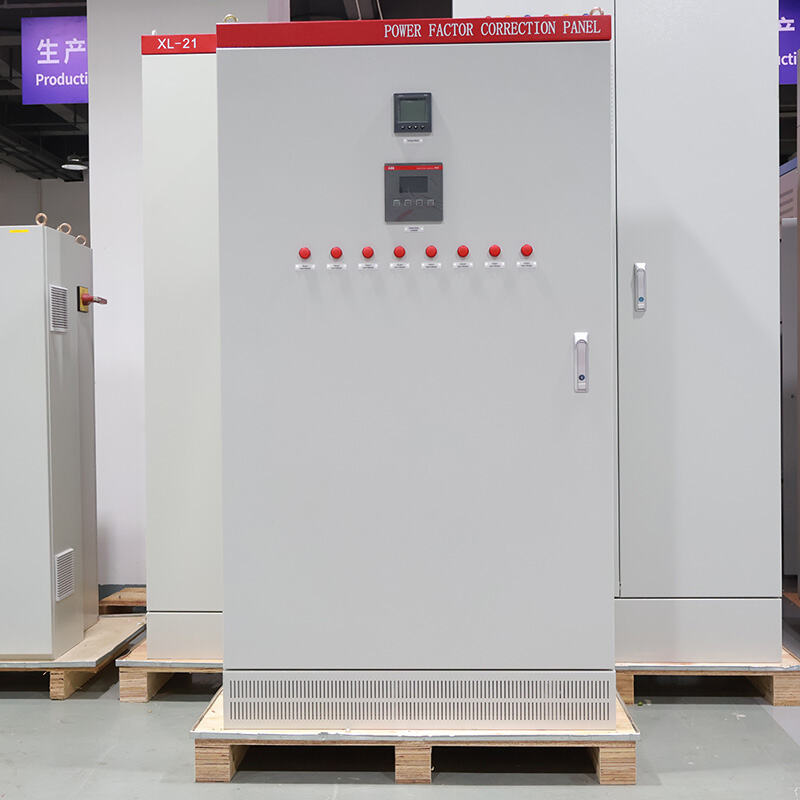

Kiến trúc hệ thống và cơ chế vận hành của tủ bù công suất phản kháng thông minh

Một tủ bù công suất phản kháng (PFC) ở điện áp thấp được thiết kế kỹ lưỡng được lắp ráp hệ thống từ một số thành phần điện cốt lõi:

Bộ điều khiển PFC thông minh: 'Bộ não' của hệ thống, giám sát tín hiệu lưới điện theo thời gian thực và tự động phát lệnh đóng/ngắt động.

Át-tô-mát bảo vệ và cầu chì: Cung cấp cách ly đầu vào đồng thời bảo vệ quá tải và ngắn mạch cho cả mạch chính và mạch nhánh.

Thiết bị đóng cắt (công tắc tơ / thyristor): Các bộ phận thực thi thường xuyên kết nối hoặc ngắt các tổ hợp tụ điện dựa trên chỉ thị từ bộ điều khiển.

Tụ bù công suất: Nguồn bù chính, cung cấp dòng điện dung để cân bằng tải cảm.

Cuộn kháng điều chỉnh nối tiếp: Các thành phần tùy chọn được sử dụng để triệt tiêu sóng hài tần số cao và ngăn ngừa hư hỏng tụ điện do cộng hưởng.

Trong các môi trường công nghiệp thực tế, tải sản xuất thay đổi liên tục. Khi các thiết bị nặng khởi động, bộ điều khiển phát hiện sự sụt giảm hệ số công suất và ngay lập tức đóng vào lưới các tổ hợp tụ bù có dung lượng phù hợp. Ngược lại, khi thiết bị ngừng hoạt động, hệ thống nhanh chóng cắt chúng ra để tránh bù thừa và hiện tượng phản hồi công suất phản kháng về lưới điện của đơn vị cung cấp. Kiểm soát vòng kín động học này giúp duy trì hiệu suất năng lượng tổng thể ở mức tối ưu.

Câu hỏi thường gặp

Câu hỏi 1: Điều gì khiến hệ thống bù công suất phản kháng (PFC) trở nên "thông minh" hơn so với các hệ thống thủ công truyền thống?

A1: Các tụ điện cố định truyền thống không thể thích ứng với tải thay đổi, dẫn đến bù quá vào ban đêm và bù thiếu trong giờ cao điểm. Hệ thống bù công suất phản kháng thông minh (PFC) sử dụng máy vi tính để tự động giám sát tải lưới điện, thực hiện chuyển mạch linh hoạt theo nhu cầu và quay bước động nhằm đảm bảo mức độ hao mòn đồng đều trên các tụ điện.

Câu hỏi 2: Tủ bù công suất phản kháng (PFC) công nghiệp nên sử dụng bộ tiếp điểm (contactor) hay bộ chuyển mạch thyristor?

Trả lời 2: Đối với các tải ổn định, thay đổi chậm (ví dụ: dệt may, chế biến thực phẩm), các contactor tụ điện chuyên dụng mang lại hiệu quả chi phí rất cao. Đối với các tải biến động nhanh kèm dòng xung mạnh (ví dụ: ép phun nhựa, dập kim loại, hàn), bộ chuyển mạch thyristor là bắt buộc do khả năng đáp ứng trong vài miligiây và chuyển mạch không tia lửa tại điểm zero-crossing.

Câu hỏi 3: Làm thế nào để giải quyết vấn đề "nhiễu hài" trong bù tụ điện?

A3: Các tải phi tuyến như bộ biến tần tiêm các hài tần số cao vào lưới điện, có thể gây ra hiện tượng quá nhiệt hoặc phồng rộp ở tụ điện tiêu chuẩn do cộng hưởng. Để khắc phục vấn đề này, cần lắp thêm cuộn kháng điều chỉnh nối tiếp nhằm xây dựng tủ bù công suất phản kháng (PFC) chống hài, giúp chặn và triệt tiêu các thành phần hài.

Q4: Việc lắp đặt tủ bù công suất phản kháng (PFC) có làm giảm mức tiêu thụ năng lượng tác dụng của máy móc trong nhà máy không?

A4: Không, tủ PFC không làm chậm tốc độ quay của công tơ đo năng lượng tác dụng chính cũng như không thay đổi công suất tác dụng cần thiết để thực hiện công việc thực tế. Lợi ích tài chính từ tủ PFC hoàn toàn đến từ việc loại bỏ các khoản phạt do hệ số công suất thấp, giảm đáng kể tổn thất nhiệt trên dây cáp nội bộ và khai thác tối đa dung lượng của máy biến áp.

Q5: Những bước bảo trì quan trọng nào cần thực hiện đối với tủ bù công suất phản kháng (PFC) công nghiệp?

A5: Bảo trì tập trung vào bốn lĩnh vực chính: đảm bảo thông gió tủ luôn thông thoáng (tụ điện rất nhạy cảm với nhiệt); kiểm tra xem tụ điện có bị phồng hoặc rò rỉ hay không; định kỳ cắt điện tủ để siết chặt các đầu nối dây dẫn (phòng ngừa nguy cơ cháy nổ); và đo dòng điện nhánh bằng kìm đo dòng để thay thế sớm các thiết bị đã suy giảm hiệu suất.

Kết luận

Trong kỷ nguyên chú trọng các sáng kiến xanh, phát thải thấp và vận hành tinh gọn, các tủ bù công suất phản kháng PFC thông minh cấp điện áp thấp không còn chỉ là phụ kiện điện tùy chọn. Chúng đại diện cho một tài sản chiến lược cốt lõi giúp các khu công nghiệp nước ngoài và các khu sản xuất hiện đại đạt được mục tiêu giảm chi phí ở cấp độ lưới điện, tối ưu hóa hiệu suất năng lượng và ổn định chất lượng điện. Bằng cách cấu hình khoa học các hệ thống này, các trung tâm công nghiệp có thể loại bỏ hoàn toàn các khoản phạt đắt đỏ từ đơn vị cung cấp điện đồng thời kéo dài đáng kể tuổi thọ của các thiết bị phân phối, từ đó xây dựng nền tảng điện vững chắc và bền vững cho quá trình hiện đại hóa công nghiệp toàn cầu.
