En uundværlig guide til industrielle GGD-distributionskabinetter

For små til mellemstore produktionsanlæg og moderne industrielle værksteder er en stabil, sikker og effektiv strømforsyning det reelle hjertebeat i produktionen. Stop i produktionen på grund af elektriske fejl kan betyde tusindvis af dollars i tabt produktivitet. Her spiller GGD-typens lavspændingskomplette distributionskabinet (almindeligt kaldet et LV-switchgear-anlæg eller hoveddistributionsbord på internationale markeder) en afgørende rolle.

Som en velprøvet og robust ingeniørløsning, gGD-kabinettet fungerer som centralt knudepunkt for strømtilførslen til værkstedet, kredsløbsfordelingen og den omfattende elektriske sikkerhedsstyring. I denne omfattende guide vil vi undersøge, hvad GGD-distributionskabinetter er, hvordan de indgår i den industrielle strøminsfrastruktur og hvorfor de fortsat er et fremragende valg for fabrikker verden over.

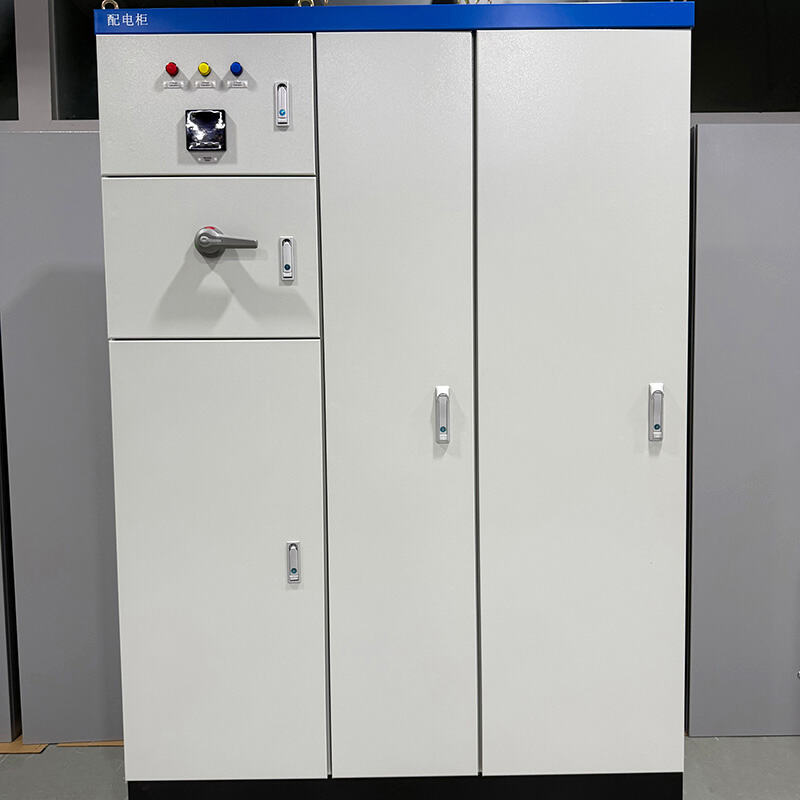

Hvad er et GGD-lavspændingsdistributionskabinet?

GGD er en standardiseret, fasttype lavspændingsafbryderanlægskonstruktion, der er designet til vekselstrømsforsyningsystemer med en frekvens på 50 Hz/60 Hz og en nominel driftsspænding, der typisk er op til 380 V–415 V. I modsætning til udtræks- eller modulære afbryderanlæg, som indeholder komplekse bevægelige dele, anvender GGD en højstærk, fast rammekonstruktion fremstillet af tung industrielt stålplade. Denne specifikke konstruktion prioriterer strukturel stivhed, fremragende varmeafledning og høj kortslutningsbestandighed. Den opfylder tre grundlæggende formål i en industriel el-anlægsopsætning:

Strømforsyning (indgående kontrol): Sikker modtagelse af storstrøm fra hovedtransformeren.

Forsyningsfordeling: Opdeling af den primære elforsyning i flere underkredsløb til strømforsyning af specifikke maskiner, produktionslinjer og hjælpeværkstedsfaciliteter.

Systembeskyttelse: Isolering af fejl for at forhindre overbelastninger, kortslutninger og elektriske brande, der kan lamme hele anlægget.

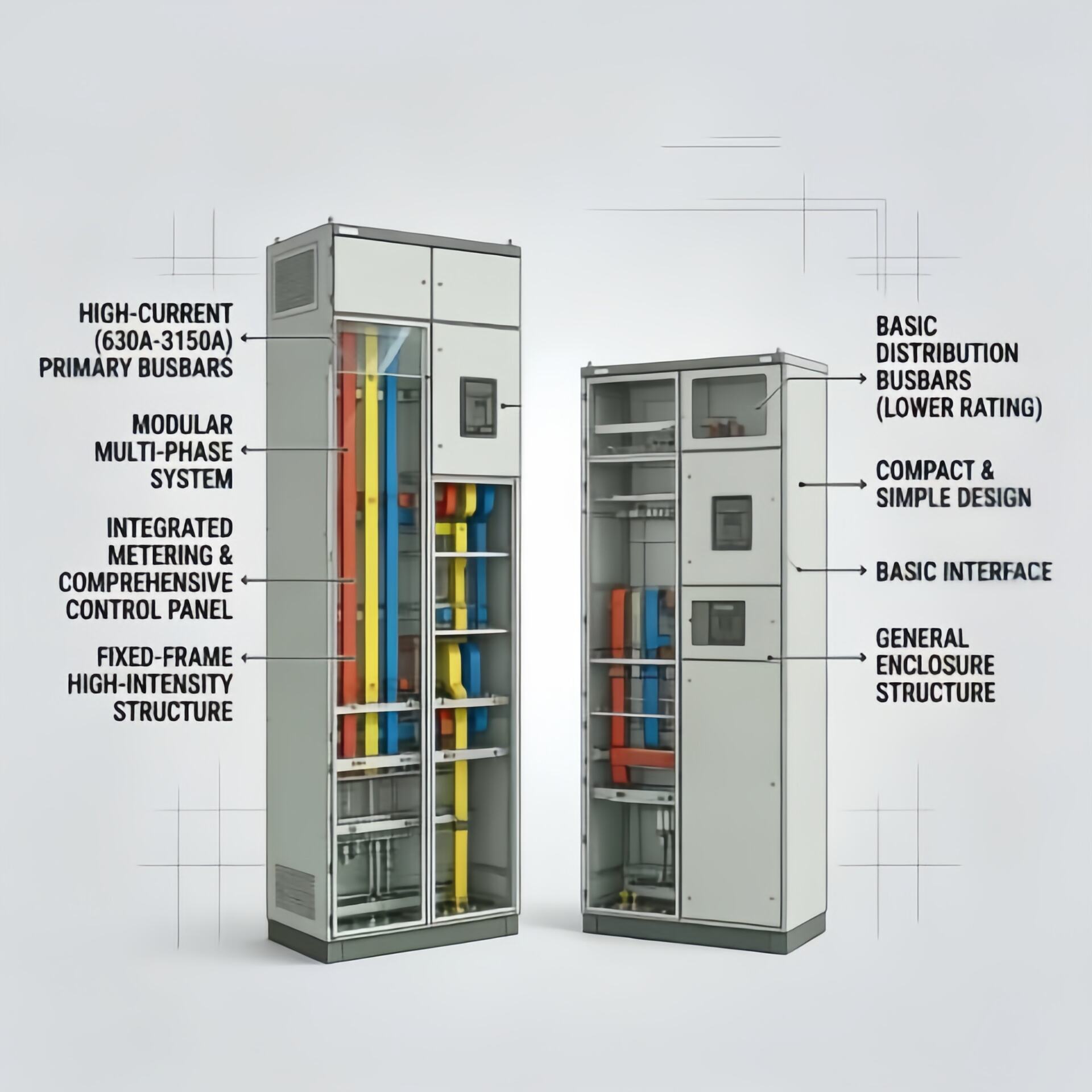

Kerneforskelle:

GGD-kabinetter versus standardkapsler

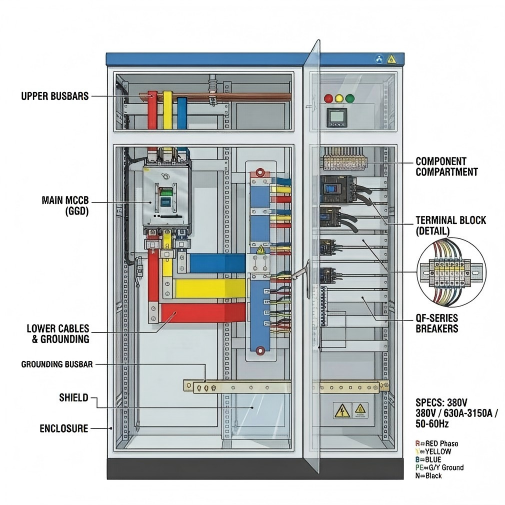

Komponenter i et industrielt hovedfordelingsskab

Et industrielt GGD-skab indeholder en række robuste komponenter, der er tilpasset krævende driftscykler. Selvom konfigurationerne kan tilpasses ud fra specifikke énlinjediagrammer, integrerer en standardenhed typisk:

Hovedafbrydere (MCCB/ACB): Førstelinjeforsvarssystemet. Disse højkapacitetsafbrydere håndterer de primære indgående og udgående strømme og afbryder strømmen øjeblikkeligt ved opdagelse af overstrøm eller kortslutning.

Kobberbusbar-matrix: Højledende, farvekodede kobberbusbarer danner den interne strømvej. De er præcist dimensioneret til at klare høje termiske belastninger og mekanisk spænding under maksimal drift.

Strømtransformatorer (CT) Og Digital måling: Integreret i frontpanelet for at give realtidsovervågning af fasestrømme, spændinger og energiforbrugsdata for anlægsoperatører.

Kontrol Og Beskyttelseskredsløb: Hjælpeledningsnetværk med sikringer, overspændingsbeskyttelsesenheder (SPD’er) og indikatorlamper til sikring af kontinuerlig systemdiagnostik og statussignalering.

Almindelige anvendelsesscenarier i moderne fremstilling

GGD lavspændingsafbrydere anvendes universelt på tværs af et bredt spektrum af industrielle og kommercielle infrastrukturer, herunder:

Elektriske apparater Og Metalbehandling: Styring af høje igangsstrømme fra tunge maskiner, presseanlæg og CNC-fræsningsscentre.

Plastinjektionsformningsanlæg: Levering af stabil strømforsyning til opvarmningslegemer og højtydende hydrauliske pumpe-motorer.

Tekstilvarer Og Fødevareproduktionsværksteder: Sikring af kontinuerlig drift over flere skift med støvfaste kabinetter.

Systemintegrationssnote: I en professionel industrielt strømforsyningsopsætning arbejder en GGD-tilførselskabinet sjældent isoleret. Den kombineres typisk med lavspændingskondensatorer til energikompensation (effektfaktorkorrigeringsbanker). Denne kombination optimerer strømkvaliteten, reducerer reaktive effekttab, forbedrer effektfaktoren og hjælper fabrikker med at undgå betydelige bøder fra lokale elvirksomheder.

Ofte stillede spørgsmål

Q1: Hvad er den primære forskel mellem en fast GGD-kabinet og en udtrækkelsesskaktkabinet?

A: GGD er en fast skaktkabinet, hvor komponenterne er boltet permanent fast på den indre ramme, hvilket giver fremragende omkostningseffektivitet, nemmere vedligeholdelse og fremragende naturlig luftcirkulation. Udtrækkelsesskaktkabinetter (som MNS/GCK) bruger bevægelige komponentskuffer til hurtig udskiftning uden at afbryde strømmen. For standard fabriksværksteder med stabile belastninger giver GGD en langt hurtigere og mere praktisk ROI.

Q2: Hvorfor er farvekodning og isolering af kobberbusstænger nødvendige?

A: Farvekodning sikrer hurtig faseidentifikation under installation og fejlfinding, hvilket minimerer menneskelige fejl. Højtkvalitets industrielle skabe har varmeskrumpelige isoleringshylser over kobberstængerne for at forhindre fase-fase-kortslutninger forårsaget af utilsigtet støp, fugt eller små dyr, der kommer ind i kabinettet.

Q3: Hvordan håndterer GGD-skabe varme under drift med høj belastning?

A: De bygger på intelligent konstruktionsbaseret ventilation. GGD-rammen har dedikerede ventilationsåbninger både øverst og nederst. Når interne komponenter genererer varme, opstår der en naturlig skorstenseffekt – kølig luft suges ind fra bunden, og varm luft frigives gennem toppen. Ved maksimal belastning kan der tilføjes ekstra køleventilatorer.

Q4: Kan et GGD-skab installeres i udendørs industrielle miljøer?

A: Standard GGD-enheder er klassificeret som IP30/IP40, hvilket betyder, at de er konstrueret udelukkende til indendørs fabriksmiljøer. Til udendørs brug skal den interne GGD-layout installeres inden i en robust, vejrbeskyttet yderkiosk (f.eks. en IP55- eller IP65-rustfri stålkapsel), der beskytter mod kraftig regn, støv og UV-stråling.

Q5: Hvilke nøgletal skal indkøbschefer kontrollere, før de bestiller?

A: Projektledere skal sammenligne panelet med deres facilitets elektriske tegninger ved hjælp af fire afgørende parametre: Mærkespænding (f.eks. 380 V/415 V), mærkestrøm (op til 3150 A baseret på anlæggets belastning), kortvarig bæreevne for fejlstrøm (Icw til fejlbeskyttelse) og indtrængningsbeskyttelsesgraden (IP-klassificering), der er passende for værksteds gulvet.

Konklusion

Denne vejledning beskriver GGD-lavspændingsfordelingskabinetter, en robust, fasttype industrielt strømforsyningsforsyning til fabrikkers strømtilførsel, kredsløbsfordeling og elektrisk sikkerhedsbeskyttelse. Den er overlegen standardfordelingspaneler med hensyn til strømkapacitet, kortslutningsbestandighed og varmeafledning og anvendes bredt i produktionsværksteder. Den omhandler også kernekomponenter, typiske anvendelsesscenarier, tilhørende effektfaktorkorrektionsopsætning samt vigtige praktiske ofte stillede spørgsmål om forskelle fra udtrækbare skiftegear, varmeafledning, installation og indkøbsparametre, hvilket fremhæver dens omkostningseffektivitet og pålidelighed for industrielle strømsystemer.
