Kompensationsskab til industriel reaktiv effektkondensator

I moderne industriel produktion forbruger fabrikker på tværs af forskellige sektorer – såsom mekanisk forarbejdning, sprøjtestøbning af plast, tekstiler, hardware og fødevareproduktion – enorme mængder elektricitet dagligt. Men når de står over for de skyhøje elregninger, overser mange fabriksledere et skjult budgettab: reaktiv effekt og lave effektfaktorer.

For at sikre netstabilitet og optimere elforbruget, er Low-Voltage Intelligent Reactive Power Kondensatorkompensationsskabet er blevet en uundværlig nøglefærdig elektrisk løsning i moderne industrielle strømfordelingsrum. Den fungerer som en intelligent "strømbalancer" bag kulisserne, sparer løbende omkostninger, forbedrer strømkvaliteten og beskytter produktionsudstyr.

Hvorfor har industrielle kraftdistributionssystemer brug for reaktiv effektkompensation?

I et vekselstrømsnet absorberer mange industrielle belastninger elektrisk energi, der grundlæggende er opdelt i to komponenter:

Aktiv effekt: Den faktiske elektriske energi, der omdannes til mekanisk energi, varme eller lys for at drive udstyr og udføre nyttigt arbejde.

Reaktiv effekt: Den elektriske energi, der ikke er i drift, og som kræves for at etablere og opretholde de vekslende magnetfelter, der tillader motorer og andet induktivt udstyr at fungere. Selvom reaktiv effekt ikke udfører direkte arbejde, optager den værdifuld kapacitet i transmissionsledninger og transformere. Når en fabriks behov for reaktiv effekt er for højt, falder dens effektfaktor (PF) - forholdet mellem aktiv effekt og samlet tilsyneladende effekt - betydeligt.

De direkte risici ved en lav effektfaktor for fabrikker:

Gebyrer for effektfaktorer: Forsyningsselskaber kræver typisk, at industrielle effektfaktorer holdes på 0,9 USD eller 0,95 USD eller derover. Fabrikker, der ikke opfylder denne standard, står over for store gebyrer på deres forsyningsregninger, hvilket fører til oppustede driftsomkostninger.

Overbelastning af ledninger og transformere: Store mængder reaktiv strøm, der flyder gennem interne kabler, forårsager alvorlig opvarmning af ledningerne, fremskynder ældning af isoleringen og spilder hovedtransformatorernes dyrebare belastningskapacitet.

Forringet spændingskvalitet: Ukontrollerede reaktive strømme forårsager betydelige spændingsfald i hele systemet. Dette resulterer i lav spænding og skarpe udsving i slutningen af fabrikkens produktionslinjer, hvilket kompromitterer driften af præcisionsbehandlingsudstyr.

Det er præcis her, at lavspændingskompensationsskabet med reaktiv effektkondensator kommer i spil. Det udnytter den kapacitive reaktive strøm, der genereres af effektkondensatorer, til direkte at modvirke den induktive reaktive strøm, der produceres af motorer og andet udstyr på stedet. Gennem denne elektriske "udligningseffekt" indesluttes reaktiv strøm i en lille sløjfe inde i anlægget, hvilket aflaster forsyningsbyrden betydeligt på det eksterne forsyningsnet.

Kerneforskelle:

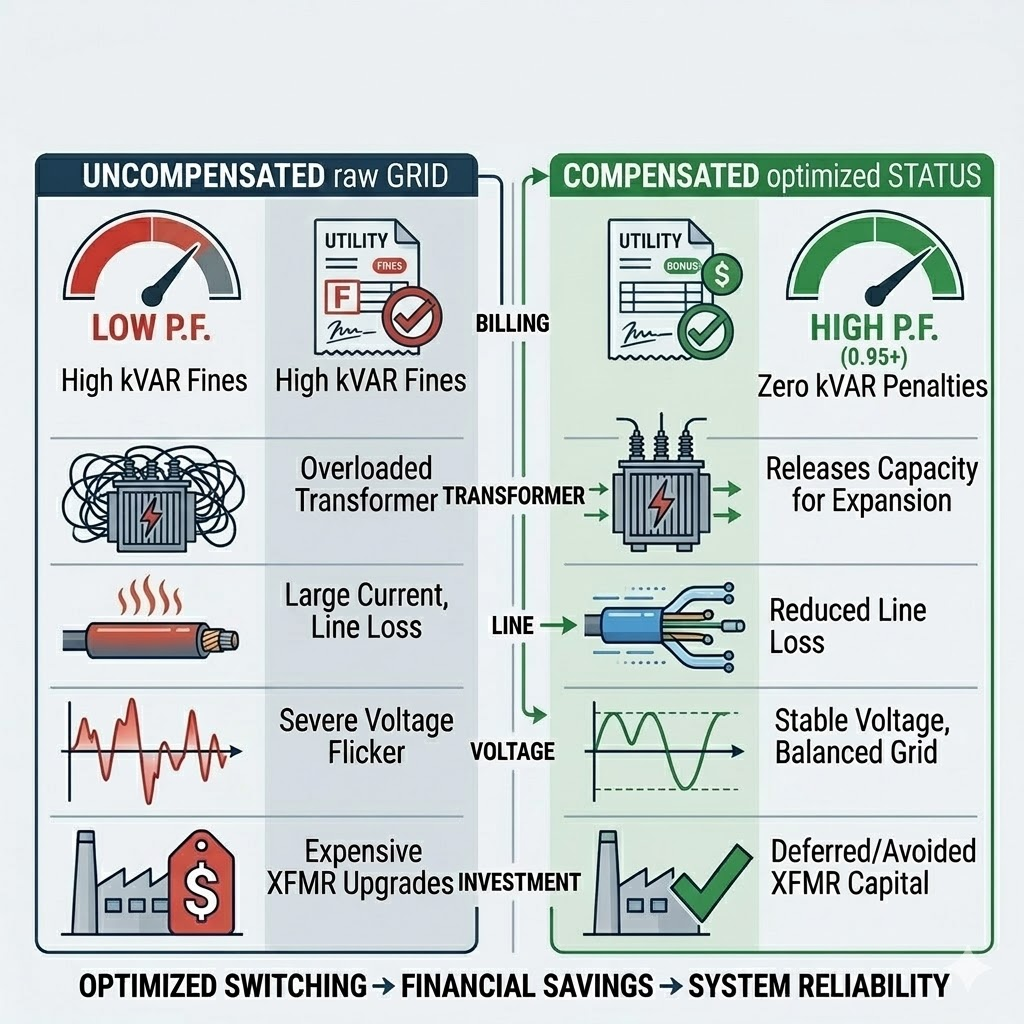

Makroindustriel værdi: Før vs. efter implementering af kondensatorkompensationsskabe

Systemarkitektur og driftsmekanisme for intelligente kompensationsskabe

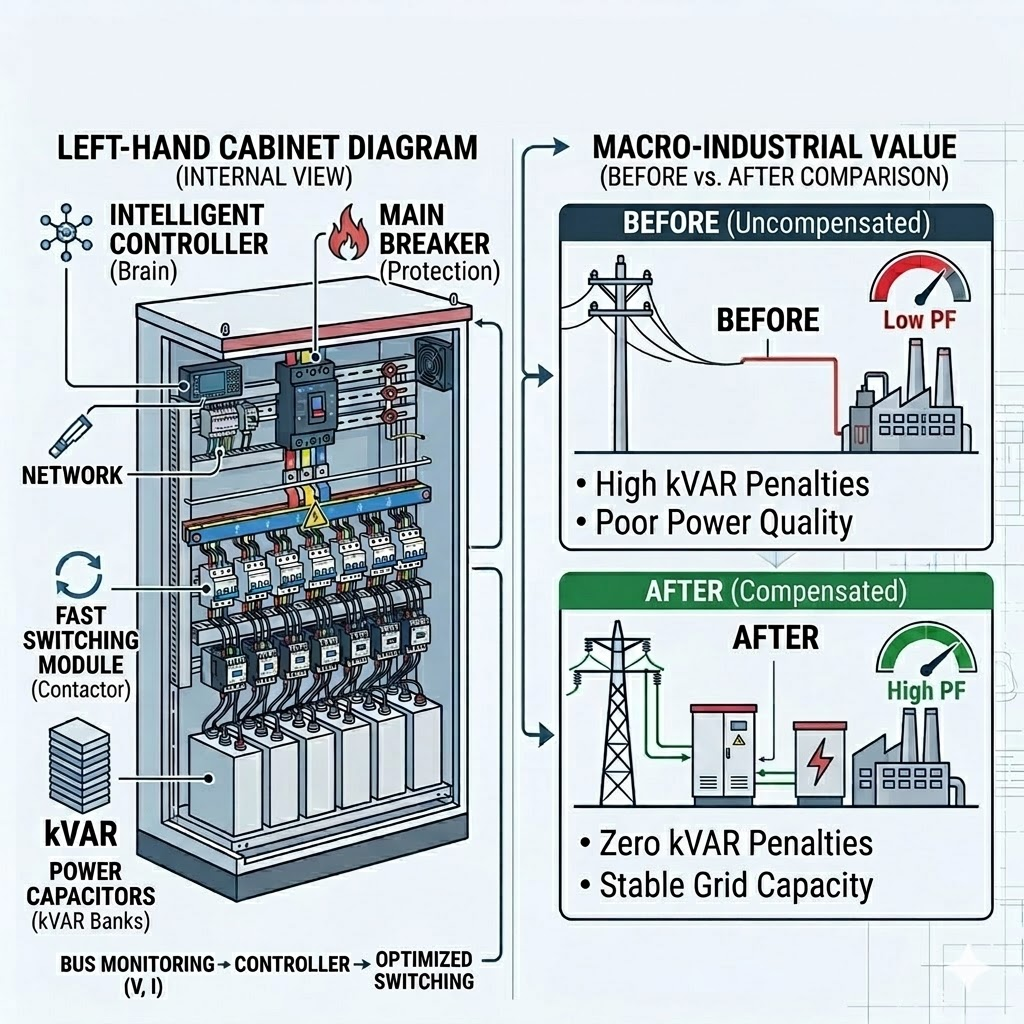

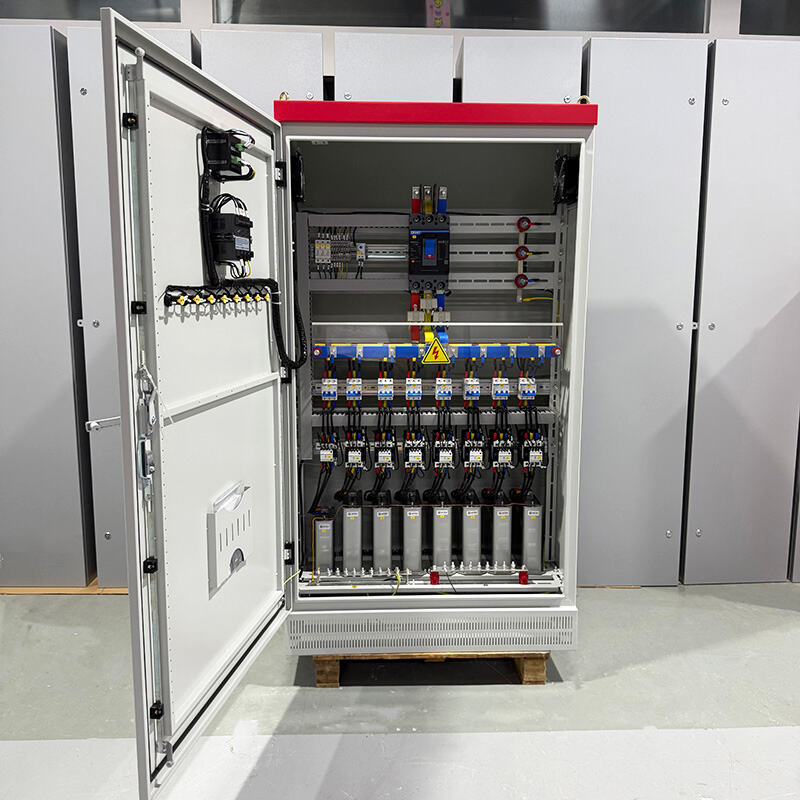

Et velkonstrueret og pænt struktureret industrielt lavspændingskondensatorkompensationsskab er systematisk samlet af flere centrale elektriske komponenter:

Intelligent reaktiv effektkompensationsregulator: "Hjernen" i hele systemet. Den overvåger samleskinnespændings- og strømsignaler i realtid, beregner dynamisk den aktuelle effektfaktor og den nødvendige reaktive kapacitet og udsteder koblingskommandoer.

Hovedafbryder: Giver indgående isolering sammen med overbelastnings- og kortslutningsbeskyttelse for hele kabinettet.

Forgreningsminiatureafbrydere (eller sikringer): Leverer overstrøms- og kortslutningsbeskyttelse til hver uafhængig kondensatorforgrening.

Skiftekomponenter (kontaktorer eller tyristorer): Eksekutorerne. Baseret på instruktioner fra controlleren tilslutter eller afbryder de ofte kondensatorbanker til og fra nettet.

Effektkondensatorbanker: Kilden til reaktiv effektkompensation, der afbalancerer induktive belastninger ved at tilføre kapacitiv strøm.

Reaktorer (valgfrit): Forbundet i serie med kondensatorer for at undertrykke højfrekvente harmoniske svingninger i nettet og forhindre kondensatorskader forårsaget af elektrisk resonans. I faktisk drift svinger industrielle produktionslinjer konstant. Når tunge maskiner som store sprøjtestøbemaskiner eller kraftige motorer starter, registrerer controlleren et fald i effektfaktoren og styrer straks koblingskomponenterne til at "indkoble" en passende kapacitet af kondensatorbanker. Omvendt, når udstyret lukker ned, og den reaktive efterspørgsel falder, beordrer controlleren hurtigt systemet til at "udkoble dem", hvilket forhindrer reaktiv effekt i at blive ført tilbage til forsyningsnettet (overkompensation). Denne dynamiske lukkede kredsløbsstyring sikrer, at fabrikkens samlede energieffektivitet konsekvent forbliver på et optimalt niveau.

Ofte stillede spørgsmål

Q1: Hvorfor kaldes det "intelligent" kompensation? Hvordan adskiller det sig fra traditionel manuel kompensation?

A: Traditionelle systemer bruger faste kondensatortrin, der ikke kan tilpasse sig skiftende belastninger, hvilket ofte forårsager overkompensation under lave belastninger og underkompensation i spidsbelastningstimer. Intelligent kompensation overvåger automatisk netbelastninger for at udføre dynamisk, on-demand skift og automatiseret trinrotation, hvilket sikrer jævn kondensatorslid.

Q2: Er det bedre at bruge kontaktorer eller tyristorer (solid-state-afbrydere) til kobling?

A: Til faciliteter med stabile belastninger (f.eks. tekstil- eller fødevareforarbejdning) er specialiserede kondensatorafbrydere yderst omkostningseffektive. Til industrier med hurtigt fluktuerende belastninger og høje stødstrømme (f.eks. sprøjtestøbning, hardwareprægning, punktsvejsning) er tyristorafbrydere afgørende. De reagerer på millisekunder og har nulgennemgangskobling for at eliminere indkoblingsstrømme og gnister.

Q3: Hvad er "harmonisk interferens" i kondensatorkompensation, og hvordan løses det?

A: Ikke-lineært udstyr som frekvensomformere indfører højfrekvente harmoniske i nettet. Kondensatorer har meget lav impedans over for harmoniske, hvilket gør dem tilbøjelige til resonans, overophedning eller udbuling. For at forhindre dette skal der tilføjes serieafstemningsreaktorer for at opbygge et antiharmonisk kompensationsskab, der blokerer og undertrykker harmoniske.

Q4: Reducerer kompensation for reaktiv effekt det aktive energiforbrug (dvs. bremser det hovedmåleren)?

A: Nej. Reaktiv effektkompensation reducerer reaktiv energi og den samlede netstrøm; den mindsker ikke den aktive effekt, som udstyret kræver for at udføre det faktiske arbejde. Dens økonomiske besparelser kommer fra at eliminere effektfaktorstraffe, reducere nettab og optimere transformeroutput.

Q5: Hvilken kritisk vedligeholdelse kræver industrielle kondensatorkompensationsskabe?

A: Vedligeholdelse fokuserer på fire nøgleområder: regelmæssig kontrol af kabinettets ventilation og køling (kondensatorer er meget varmefølsomme); inspektion af kondensatorer for udbuling eller olielækager; periodisk afbrydelse af spændingen til kabinettet for at stramme alle ledningsterminaler for at forhindre brandrisiko fra løse forbindelser; og måling af individuelle grenstrømme med en tangmeter for at udskifte nedbrudte kondensatorer rettidigt.

Konklusion

Denne blog forklarer funktionen, arbejdsprincippet og den industrielle værdi af intelligente lavspændings reaktive effektkondensatorkompensationsskabe. Den illustrerer, hvordan industrielt induktivt udstyr forårsager lav effektfaktor, hvilket fører til forbrugsgebyrer, overophedning af ledninger og ustabil spænding, og beskriver, hvordan disse intelligente skabe dynamisk skifter kondensatorbanker for at udligne reaktiv effekt, stabilisere netkvaliteten, eliminere bøder, reducere ledningstab og frigøre transformerkapacitet. Den sammenligner også intelligente og traditionelle kompensationssystemer, analyserer valg af koblingskomponenter, harmoniske løsninger, energibesparende logik og tips til kernevedligeholdelse og fremhæver enheden som en omkostningseffektiv og essentiel løsning til optimering af fabrikkers energieffektivitet og reduktion af driftsomkostninger til el.
