Hvordan sikrer man uafbrudt strømforsyning til solcelleanlæg?

I moderne energiarkitektur er solfotovoltaiske (PV-)systemer blevet en bærende søjle i grøn energi. Solenergiproduktionen er dog sporadisk og ikke kontrollerbar. Hvordan kan vi sikre, at strømforbruget – såsom industrielle produktionslinjer, datacentre og medicinsk udstyr – forbliver så stabilt som en klippe midt i energisvingninger?

Dette er stedet, hvor den dobbelte strømforsyning Automatisk omskifter (ATS) Fordelingskabinet spiller en afgørende rolle. Som «kommandøren» i et PV-system optimerer det effektivt energistyringen og sikrer strømforsyningens kontinuitet.

Uddybende analyse: Hvad er en strømfordelingskasse?

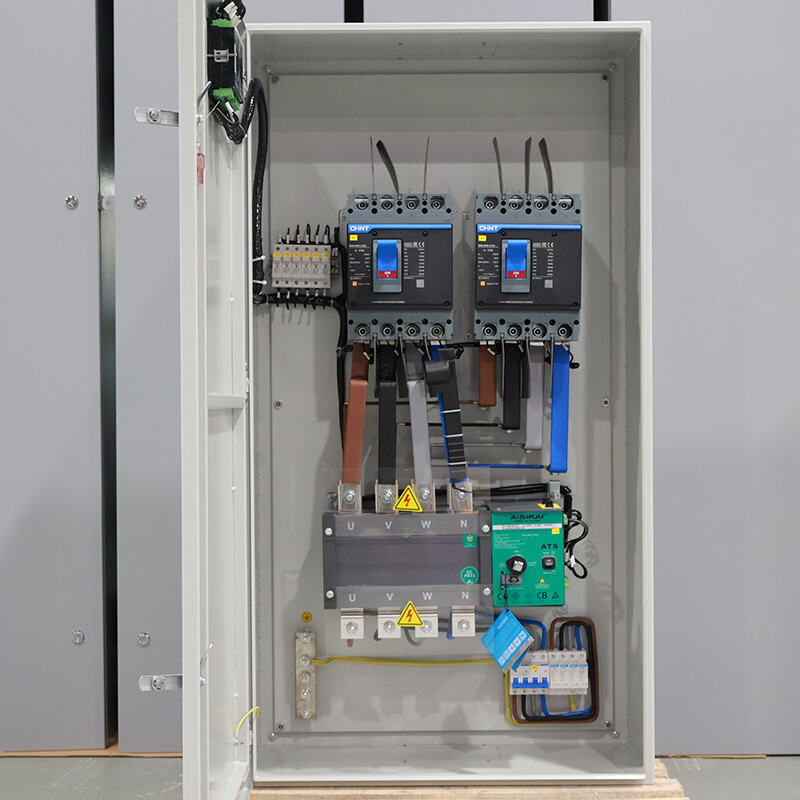

Fordelingskabinettet med automatisk dualstrømsomskifter (ATS-kabinet) er det »intelligente kommandocenter« for et strømforsyningsanlæg. Dets kernefunktion er at oprette en automatisk omstilling mellem to uafhængige strømkilder – typisk et solcelleanlæg og et reserveværk fra elnettet eller en generator.

I modsætning til almindelige fordelingskasser integrerer et ATS-kabinet spændingsmåling, logikstyring, mekanisk/elektrisk interlocking og højstrømsaktuatorer. Det overvåger den primære strømforsyning med mikrosekundfrekvens. Når solstrømmen falder under en given grænse på grund af fejl eller miljøbetingelser, skifter ATS-kabinettet belastningen til reservestrømmen i meget kort tid ved at følge en »brud-før-gør«-logik, hvilket løser udfordringen med solenergis ustabilitet.

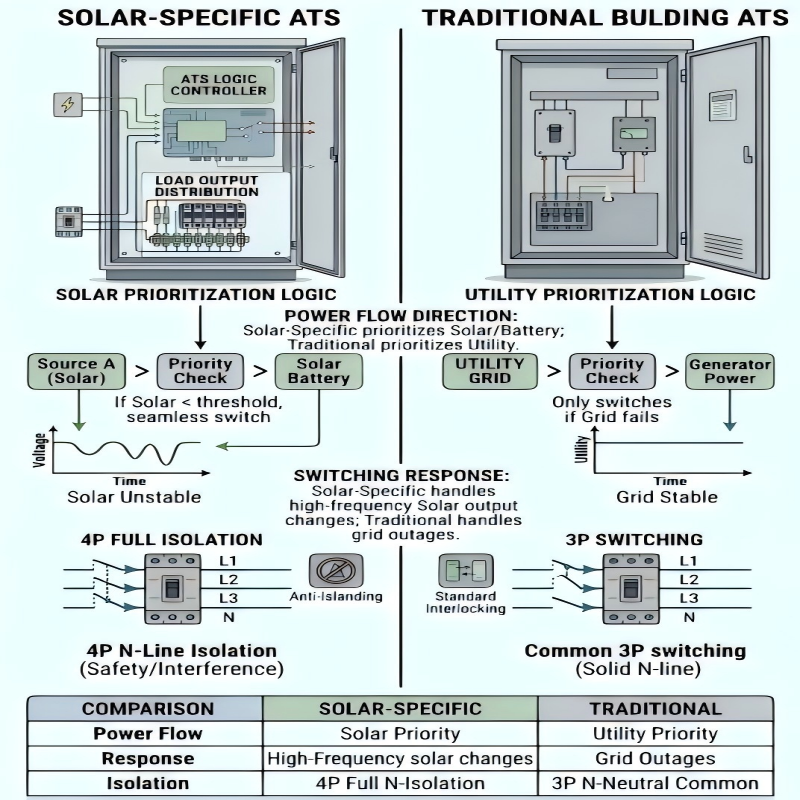

Kerneforskelle:

Solcellespecifikke vs. traditionelle bygningsrelaterede ATS

Kernekomponenter og industrielt designlogik

Intelligent logikstyring (Hjernen): Den overvåger strømkvaliteten i realtid. Når den primære kilde er unormal, udsender styringen kommandoer baseret på forudindstillede parametre (f.eks. en forsinkelse på 0,5 s til 2 s) for at undgå forstyrrelser fra transiente svingninger.

Aktuatorer (Musklerne): Disse bruger typisk formstøbte kredslukkere (MCCB) med høj afbrydelsesevne. I industrielle anvendelser, f.eks. med specifikationen 315 A, sikrer de pålidelig bueudslukning og en ekstremt lang mekanisk levetid, selv under tunge induktive belastninger.

Flaglappet sikkerhedsbeskyttelse: Dette integrerer kortslutnings-, overbelastnings- og overspændingsbeskyttelsesenheder (SPD). Professionelle korrosionsbestandige metalkapsler sikrer beskyttelsesgrader (f.eks. IP54 eller IP65), der opfylder de strenge krav til udendørs PV-stationer eller industrielle anlæg.

Effektiv ledningsføringsteknik: Intern strømoverførsel bruger højren copper busbarer af type T2 for at reducere kontaktmodstand og varmetab. Der anvendes også et tydeligt identifikationssystem for at lette senere inspektioner og fejlfinding.

Ofte stillede spørgsmål

Q1: Hvad er den typiske skiftetid for en automatisk dobbeltstrømskifteenhed?

A: Branchestandarder ligger normalt mellem 50 ms og 200 ms. For almindelig belysning eller strømforsyningsudstyr er denne afbrydelse næsten umærkelig; for præcisionsudstyr anbefales det at bruge en UPS.

Q2: Hvorfor understreges 4P-skiftning i solcellescenarier?

A: Solcellesystemer og reservestrømnet har ofte forskellige jordforbindelsespunkter. 4P-skiftning afbryder samtidigt de tre faseledere og nullederen (N-leder), hvilket effektivt isolerer de to systemer og forhindrer fejl eller interferens forårsaget af potentialforskelle i nullederen.

Q3: Hvordan skifter jeg mellem "Auto"- og "Manuel"-tilstand?

A: Normal drift skal normalt være låst i "Auto"-tilstand for ubemandet drift. Manuel tilstand bruges kun ved igangsættelse eller vedligeholdelse, hvor en fysisk håndtag bruges til at tvinge strømkilden til at blive låst, så personale sikres.

Q4: Hvor er den bedste installationsplacering for et ATS-fordelingskabinet?

A: Det installeres typisk efter PV-omformeren udgang og før belastningskredsløbene. Det bør placeres så tæt på belastningscentret som muligt for at reducere spændingsfaldet og forbedre responshastigheden.

Q5: Hvordan vælger man et ATS-kabinet til ekstreme miljøer?

A: Høj højde over havets overflade eller store temperaturforskelle påvirker kølingsevnen og isoleringen. "Derating" (brug med reduceret kapacitet) skal overvejes samt vejrbestandige kabinetter og supplerende temperaturreguleringskomponenter for at sikre, at udstyret fungerer inden for sikre parametre.

Konklusion

Fordelingskabinettet med dobbelt strømforsyning og automatisk overførselskontakt (ATS) er ikke blot en sikkerhedsforanstaltning; det er den tekniske knudepunkt for effektiv udnyttelse af solenergi. At vælge et veludformet og fagligt fremstillet ATS-kabinet er en afgørende investering for at sikre langvarig, stabil drift af globale solenergiprojekter.
