Přehled

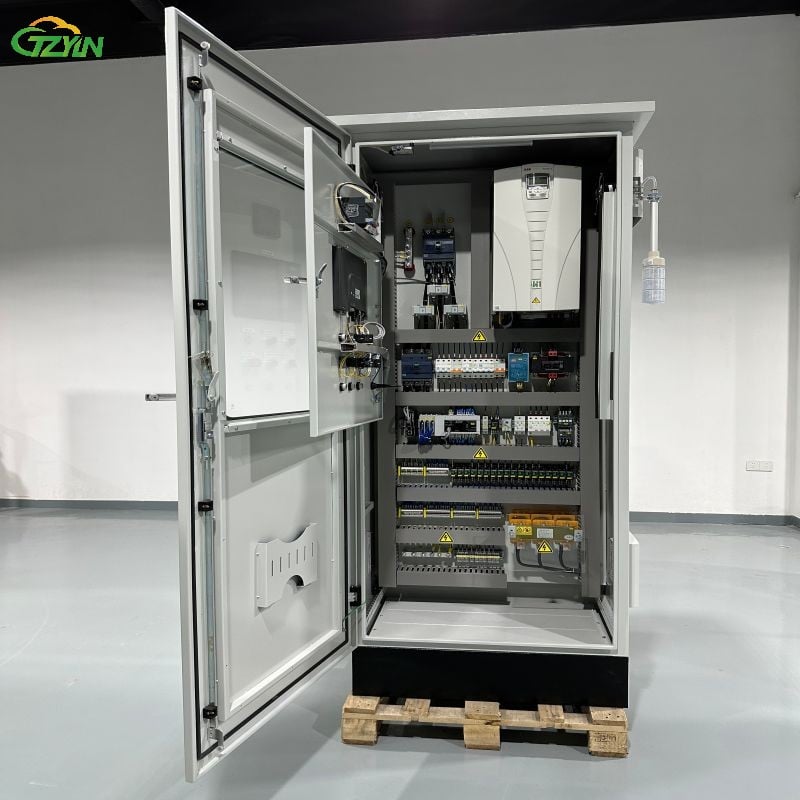

Průmyslová řídicí skříň ABB ACS510 VFD poskytuje komplexní řešení pro řízení motoru přizpůsobené moderním úlohám automatizace. Vybudovaná
všude kolem. měnič frekvence ACS510 zajišťuje přesnou regulaci rychlosti , sníženou spotřebu energie a spolehlivou ochranu
během náročnou provoz. Integrovaný PLC Mitsubishi koordinuje veškerou řídicí logiku, umožňuje hladké časování, zpětnou vazbu v reálném čase a
pružné programování možnosti . Navržena pro širokou škálu průmyslových aplikací, tato skříň funguje jako centrální systém pro řízení
motorů a periferních zařízení. Její přehledné uspořádání, intuitivní rozhraní a robustní elektrické komponenty pomáhají uživatelům udržovat stabilní pracovní procesy,
přizpůsobit proces variace a optimalizujte každodenní provoz. Ať už je použit v nepřetržité výrobě nebo v systémech s tokem kapalin, zvyšuje celkovou kontrolu
efektivita a spolehlivost zařízení.
Základní součásti a funkce
Základní komponenty a funkce této řídící skříně se zaměřují na integraci měniče frekvence ABB ACS510, PLC Mitsubishi, intuitivního ovládání
rozhraní, a robustních modulů ochrany napájení. Měnič frekvence ABB ACS510 funguje jako hlavní pohonná jednotka, která nabízí přesnou regulaci frekvence a otáček
pro motory, zejména v systémech ventilátorů a čerpadel, a zároveň poskytuje algoritmy pro úsporu energie , víceúrovňovou ochranu a stabilní točivý moment.
Pracuje společně s měničem frekvence řídí Mitsubishi PLC základní řídicí logiku, zpracovává signály vstupů/výstupů a koordinuje komunikaci mezi zařízeními,
umožňující automatizované sekvenční řízení, přizpůsobenou kontrolu pracovních postupů a dynamickou odezvu na měnící se podmínky systému. Obsluha může s
systémem komunikovat prostřednictvím zjednodušeného ovládacího rozhraní, které zobrazuje rychlost, frekvenci a aktuální provozní stav, a také umožňuje konfiguraci parametrů,
diagnostické vyhodnocení a plynulý přechod mezi ručním a automatickým režimem . K těmto funkcím navíc doplňují moduly napájení a
ochrany, které zajišťují spolehlivé napětí rozdělování a zabezpečení systému proti přetížení, přepětí a zkratu, zajišťuje
dlouhodobou provozní stabilitu a prodlouženou životnost zařízení.
Návrh a soulad
Design:

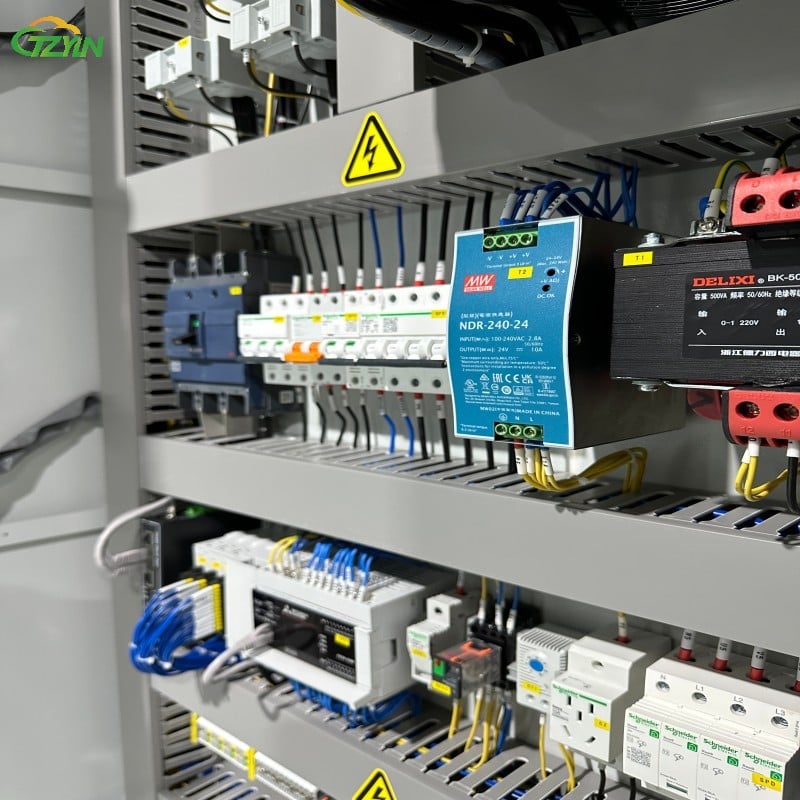

Konstrukce skříně je navržena pro odolnost a dlouhodobé průmyslové použití. Vnitřní komponenty jsou uspořádány v přehledném a logickém rozvržení, které usnadňuje
zapojování, proudění vzduchu a údržbu. Skříň podporuje účinné odvádění tepla prostřednictvím optimalizovaných cest ventilace, zajišťuje bezpečný teplotní rozsah frekvenčních měničů
a PLC během nepřetržitého zatížení. Desky pro vedení kabelů, montážní desky a svorkovnice jsou umístěny
tak, aby byl zvýšen přístup, snížena doba údržby a usnadněna budoucí expanze nebo překonfigurace. Celkový návrh klade důraz na efektivitu, stabilitu,
a snadnou integraci do nových nebo stávajících automatizačních systémů.
Soulad:
Každá část ovládací skříně splňuje stanovené průmyslové elektrické předpisy a globální normy pro výkon a bezpečnost. Měnič ABB ACS510
a PLC Mitsubishi jsou certifikovány pro mezinárodní použití a splňují směrnice týkající se elektromagnetické kompatibility, provozní bezpečnosti a spolehlivosti zařízení
spouštěče a materiály pro zapojení splňují uznávané specifikace nízkého napětí, aby byla zajištěna spolehlivá funkce v různých průmyslových prostředích.
Tento základ shody zaručuje, že skříň může být s důvěrou nasazena v různých odvětvích a poskytuje konzistentní výkon při dodržování
regulačních požadavků.
 |
 |
 |
Hlavní výhody
Významná optimalizace spotřeby energie
Skříň využívá pokročilé algoritmy řízení motoru od ABB ACS510 k přesnému nastavení otáček motoru podle aktuální zátěže. Přizpůsobením
výkonu požadavkům systému výrazně snižuje spotřebu energie u ventilátorů, čerpadel a dalších aplikací s proměnným průtokem. Tato cílená regulace
pomáhá snižovat provozní náklady, udržuje stálý výkon a omezuje zbytečné mechanické opotřebení při nepřetržitém provozu.
Rozšířená schopnost automatizace
Díky integraci Mitsubishi PLC systém podporuje složité zpracování logiky, koordinovanou kontrolu více motorů a flexibilní programování. Tyto funkce automatizace
snižují potřebu manuálního zásahu, zlepšují stabilitu pracovních procesů a zajišťují, že procesy řízené motory plynule reagují na měnící se průmyslové podmínky.
Rychlá odezva PLC zvyšuje spolehlivost a efektivitu při automatizovaných úkonech.
Vysoká spolehlivost a ochrana systému
Sestavená s použitím spolehlivých výkonových modulů a ochranných zařízení, skříň chrání zařízení proti přetížení, špičkám napětí a zkratům. Tento
robustní rámec ochrany minimalizuje výpadky, prodlužuje životnost komponent a zajišťuje stabilní provoz i v náročných prostředích vyžadujících
dlouhodobou spolehlivost.

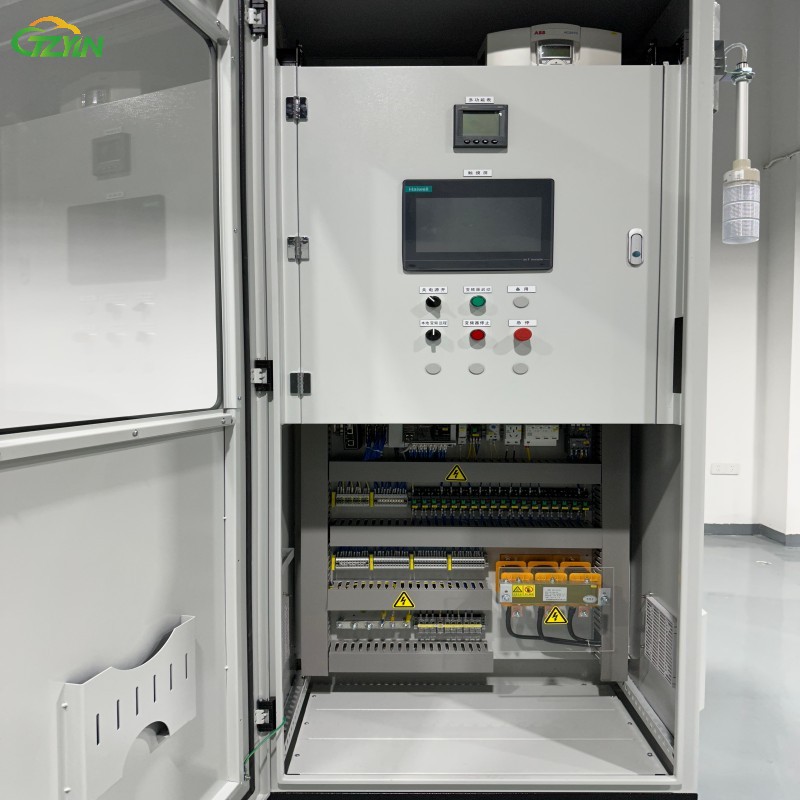

Intuitivní ovládání a monitorování
Ovládací panel poskytuje provozní data v reálném čase a umožňuje snadnou konfiguraci, diagnostiku a přepínání režimů. Jeho uživatelsky přívětivé rozvržení zkracuje
doby školení techniků a umožňuje rychlé úpravy a odstraňování závad bez potřeby specializovaných znalostí, čímž zvyšuje celkovou efektivitu údržby.
Parametr
Napěťová hodnota |
nízké napětí 380 V |
Model měniče frekvence |
ABB ACS510 |
Model PLC |
Mitsubishi Series |
Úroveň ochrany |
IP55 (přizpůsobitelné) |
Přizpůsobení |
Dostupné |
Ochranné funkce |
Přetížení, přepětí, zkrat |
Provozní teplota |
-10°C ~ 50°C |
Scénáře aplikací
Systémy proudění kapalin a systémy VZT
Skříň je vysoce účinná pro čerpadla, ventilátory a vysoušeče používané ve zařízeních VZT, velkých komerčních systémech úpravy vzduchu, úpravnách vody
a průmyslových chladicích okruzích. ACS510 přesně upravuje otáčky motoru k udržení stabilního tlaku, optimalizovaného toku a vyváženého výkonu systému.
Jeho energeticky účinné řízení je obzvláště cenné pro zařízení, která pracují nepřetržitě, a pomáhá snižovat dlouhodobou spotřebu energie a mechanické namáhání
a úrovně hluku. To z něj činí spolehlivé řešení pro zařízení, která vyžadují stálý průtok vzduchu, cirkulaci vody a regulaci teploty.
Výroba a zpracovatelské linky
V automatizovaných výrobních prostředích skříň koordinuje motory pohánějící dopravníky, mixéry, dávkovače, mlýny a další prvky pro manipulaci s materiálem
komponenty. PLC od společnosti Mitsubishi podporuje pokročilé logické sekvencování, synchronizovaný provoz více motorů a rychlou odezvu na změny v předřazeném nebo
následném procesu. Tyto schopnosti zvyšují efektivitu pracovních postupů, minimalizují úzká hrdla a zajišťují stálý výkon. Flexibilita systému také umožňuje výrobu na základě receptur, úpravy dávkového zpracování a integraci do moderních chytrých výrobních platforem.
systému flexibilita také podporuje výrobu založenou na recepturách, úpravy dávkového zpracování a integraci do moderních inteligentních výrobních platforem.
Průmyslová automatizace a inženýrské projekty
Jako škálovatelná nízkonapěťová řídicí platforma je skříň vhodná pro aplikace, jako jsou balicí stroje, montážní systémy, robotické stanice a integrované
linky automatizace. Díky modulárnímu designu lze do systému začlenit další senzory, akční členy a komunikační moduly fieldbus podle požadavků projektu
se vyvíjejí. Tato přizpůsobitelnost podporuje vlastní inženýrská řešení a umožňuje bezproblémovou integraci se systémy nadřazeného řízení, což ho činí vhodným
pro nové instalace i modernizace stávajících systémů.
Obchodní a obecné průmyslové objekty
Ideální pro velké budovy, energetické zdroje, logistická centra a továrny, které spoléhají na spolehlivou a efektivní regulaci motorů. Jeho úsporný výkon
ochranné funkce a stabilní provozní chování pomáhají snižovat zátěž údržby, snižovat provozní náklady a prodlužovat životnost zařízení. Skříň
zvyšuje celkovou spolehlivost každodenní správy objektu tím, že předchází neočekávaným výpadkům a zajišťuje konzistentní provoz různých důležitých systémů budovy
různých důležitých systémů budovy.
