AS/NZS 630A tashqi o'chirgichni qanday tanlash kerak?

Avstraliyada yashil maydonlar va ko'p kvartirali binolar loyihalarida past kuchlanishli asosiy o'chirgichlar foydalanuvchi tarmog'ini quyi taqsimot tizimlariga ulovchi asosiy taqsimot markazidir. Asosiy kuch taqsimot to'plami sifatida ishlaydi, 630A li tashqi past kuchlanishli asosiy o'chirgich asosiy quvvatni qabul qilish, tizimni himoya qilish va ko'p aylanali quvvatni yo'naltirish vazifalarini bajaradi. Ushbu montajlar doimiy yuqori tokli ishlashni ta'minlash hamda qattiq tashqi sharoitlarga chidamli bo'lishi uchun mo'ljallangan bo'lib, Avstraliyadagi elektr xavfsizlik qoidalariga va foydalanuvchi talablarga qat'iy rioya qilishi kerak.

Asosiy xulosalar

Standartga muvofiqlik: Mahalliy hokimiyat organlarining tekshiruvi va tasdiqlanishini osongina ta'minlash uchun AS/NZS 61439.1/2 (past kuchlanishli elektr uskunalari va boshqaruv apparatlari montajlari) hamda AS/NZS 3000 (Avstraliya/New Zealand simlov qoidalar) standartlariga mos ravishda loyihalangan va tekshirilgan.

Elektr parametrlari: Avstraliyadagi 230/400 V, 50 Gs uch fazali ta'minot tarmoqlari uchun optimallashtirilgan; asosiy shina sig'imi 630 A ga teng.

Qopqoqning durabiliteti: Yuqori korroziyaga, UV nurlarga va ob-havo ta'siriga chidamli bo'lishi uchun 304 martta po'latdan yasalgan; odatda IP56 dan IP66 gacha darajada himoyalangan.

Tizim funksionalligi: Asosiy izolyatsiya, ortiqcha yuklanish/ qisqa tutashuv himoyasi, mis shinali taqsimot, past darajali aylanalarning predoxranitel/yopishqoq himoyasi, hisoblagich bo'limi hamda impulsli kuchlanish himoyasi qurilmalari (SPD) integratsiyalangan.

Texnik arxitektura va Avstraliya standartlari talablari

1. Meʼyorlar va dizayn tekshiruvi

Avstraliyada asosiy elektr tarmoq qurilmalarini oʻrnatish quyidagi mahalliy meʼyoriy talablarga qatʼiyyat bilan rioya qilishni talab qiladi:

AS/NZS 61439-1/2: Eski yigʻma standartlarini almashtiradi va harorat koʻtarilish chegaralari, qisqa muddatli chidash tok ($I_{cw}$), dielektrik mustahkamlik va konstruktiv butunlikni qamrab olgan qatʼiy dizayn tekshiruvini (avvalgi tur sinovlari) talab qiladi.

AS/NZS 3000 (Simlar qoʻllanmasi): Avstraliyadagi asosiy elektr oʻrnatish meʼyorlari. U asosiy oʻchirgich oʻrnatish joyini, izolyatsiya oʻchirgichining koʻrinib turishini, MEN (koʻp yerlangan neytral) yerlangan ulanishlarni va neytral/yer shina tartibini belgilaydi.

2. Qopqoq qurilishi va ob-havo himoyasi

Avstraliyaning sohil va shahod sharoitlarida tashqi oʻrnatishlar yuqori namlik, kuchli quyosh nurlanishi va havoda suvda erigan tuzga duch keladi:

304 martalangan poʻlat (SS304): Oddiy changlatilgan uglerodli po'latga qaraganda, 304 martalik po'lat yuzaki qoplamalarning chizilishidan kelib chiqqan zanglanish va konstruktiv degradatsiyani oldini oladi va ochiq havoda ishlaydigan avtomatik qurilmalarning foydalanish muddatini uzartiradi.

Bo'linmali ko'p eshli kirish: Kiruvchi elektr ta'minoti, asosiy avtomat qismi, shina kameralari va chiquvchi tarqatish tarmoqlarini xavfsiz ishlash va texnik xizmat ko'rsatish uchun alohida bo'limlarga ajratadi.

Ochiq havoda ishlaydigan ob-havo g'ishtaklari va quyosh soyyalari: Yog'g'ozni o'tkazmaydigan egilgan qopqoqlar, yomg'ir kanallari va chidamli EPDM rezina o'rnatmalari bilan jihozlangan bo'lib, kuchli yomg'ir va changdan yuqori darajadagi kirish himoyasini ta'minlaydi.

Asosiy farqlar:

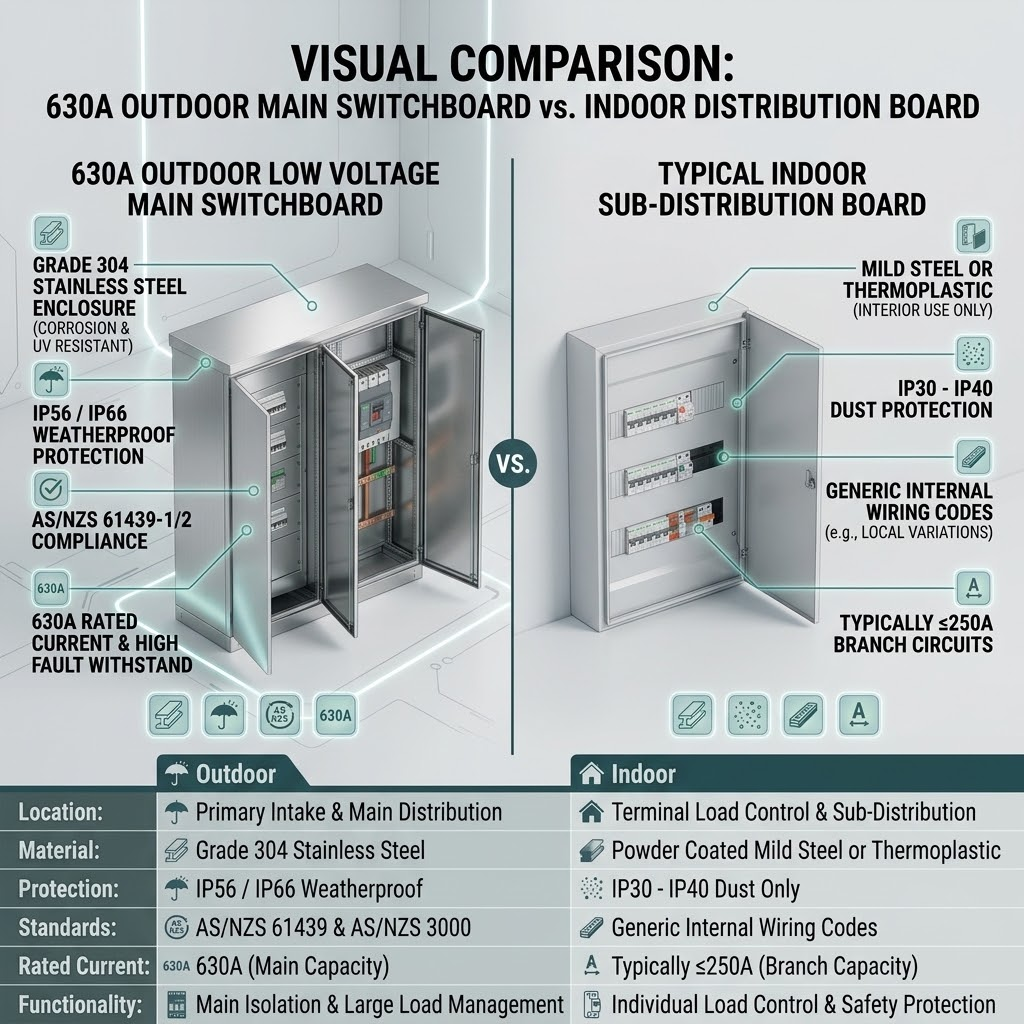

630 A ochiq havoda ishlaydigan asosiy avtomatik qurilma va oddiy yopiq joydagi past kuchlanishli qo'shimcha tarqatish paneli

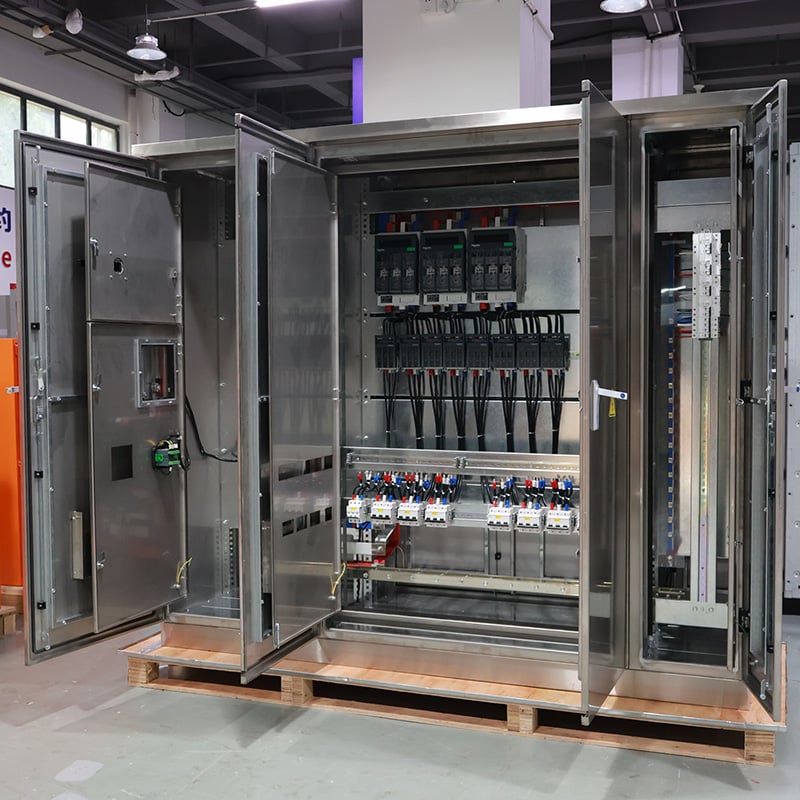

Ichki arxitektura va asosiy komponentlar

Ko'p oilali turar-joy majmualari uchun asosiy elektr ta'minot qurilmalari mustahkam ichki quvvat taqsimlash komponentlarini talab qiladi:

Asosiy kirish va izolyatsiya zonasi: Uzoq muddatli, qisqa muddatli va darhol ishlaydigan sozlanadigan uzlatish sozlamalari bilan jihozlangan 630 A lik shakllangan korpusli avtomatik uzlatgich (MCCB) yoki havo avtomatik uzlatgichi (ACB). Foydalanuvchi tomonidan favqulodda uzish qoidalarini bajarish uchun aniq belgilangan asosiy izolyatsiya tugmasi ham mavjud.

Shina tizimi: 630 A lik doimiy to'liq yuklanish va yuqori avariya toklariga moslashtirilgan T2 qoplama qilingan mis shinadan foydalaniladi. Fazalarni aniqlash Avstraliya standart ranglari bo'yicha amalga oshiriladi (Qizil - Faol 1, Oq - Faol 2, Ko'k - Faol 3, Qora - Neytral).

Sub-aylana tarqatish: Tarmoq tarmoqlari NH sigimli o'chirgichlar yoki sub-MCCB'lardan foydalanib, quyi darajadagi turar-joy tarqatish panellariga ulanadi. Umumiy yuklarga xizmat qiluvchi chiquvchi tarmoqlarda shaxsiy xavfsizlik talablari bajarilishi uchun oqimni qoldiq qisqartiruvchi avtomatlar (RCBO) o'rnatiladi.

Issiqlik va namlik boshqaruvi: Atrof-muhit haroratining keskin o'zgarishlarini bartaraf etish uchun korpuslarga bosimni tenglashtiruvchi ventilyatsiya probkalari, kondensatsiyaga qarshi isitgichlar hamda ichki termostatlar o'rnatilgan; bu esa ichki kondensatsiya va uzun masofali elektr yoylanishlarini oldini oladi.

Tez-tez so'raladigan savollar

S1: Avstraliyada 630 A asosiy elektr tarmog'i qurilmasini tekshirishdan o'tish uchun qanday moslik hujjatlari talab qilinadi?

A1mahalliy elektr tekshiruvi va foydalanuvchi ulanishini amalga oshirish uchun o'rnatuvchi AS/NZS 61439 dizayn tasdiqlash hujjatlari (harorat ko'tarilish chegaralari va qisqa tutashuvga chidamlilikni qamrab oladi), AS/NZS 3000 Moslik Sertifikati (CoC) hamda sertifikatlangan IP darajasi sinov hisobotlari (masalan, IP56 yoki IP66) taqdim etishi kerak.

Savol 2: Avstraliyadagi ochiq havoda ishlatiladigan elektr uzatish qurilmalari uchun 304 darajali alyuminiyli po'lat nima uchun changlatilgan oddiy po'latga qaraganda afzal ko'riladi?

A2avstraliyadagi ko'pchilik turar-joy inshootlari atmosferadagi tuz va namlik miqdori yuqori bo'lgan sohil mintaqalarida joylashgan. Oddiy po'latdan yasalgan korpuslar tashqi bo'yoq qatlamiga issiqlik ta'siri yoki mexanik chiziq qoldirilganda bir necha yil ichida korroziyaga uchraydi. 304 darajali alyuminiyli po'lat mustahkam xrom oksid filmi hosil qiladi, bu esa qurilmaning umumiy foydalanish muddati davomida texnik xizmat ko'rsatish xarajatlarini keskin kamaytiradi.

Savol 3: 630A lik ochiq havoda ishlatiladigan elektr uzatish qurilmasi issiq yoz oyida nominal tok quvvatini qanday saqlaydi?

A3to'g'ridan-to'g'ri quyosh nuri va atrof-muhit harorati 40°C dan yuqori bo'lganda elektr komponentlari issiqlikka bog'liq quvvat pasayishiga uchraydi. AS/NZS 61439 standartlariga moslikni ta'minlash uchun loyihalash bosqichida quvvat pasayishini hisoblash kerak bo'ladi; bu mis shina larni kengaytirish, tomonga quyosh issiqlikni to'satuvchi qoplamalar o'rnatish, tabiiy konvektsiya havo yo'llarini ta'minlash va yuqori haroratlarda ishlashga mo'ljallangan avtomatik uzgartirgichlarni tanlashni o'z ichiga oladi.

S4: MEN (ko'p marta yerlangan neytral) ulanish asosiy elektr tarmog'i qurilmasida qanday sozlanadi?

A4aS/NZS 3000 standartlariga muvofiq, MEN ulanishi asosiy elektr tarmog'i qurilmasida bosh neytral plitalarini himoya yer (PE) plitasiga olib boruvchi olib tashlanadigan yashil/sariq izolyatsiyali sim yoki mis ko'prig'i orqali bevosita ulash orqali amalga oshiriladi. Bu yer avaryasi toklarining past qarshilikli yo'l bilan o'tishini ta'minlab, himoya qurilmalarini tezda ishga tushiradi.

S5: Chiqish sub-asoslarida NH siklovchi sig'imi uzgartirgichlaridan foydalanganda MCCB-larga nisbatan qanday afzalliklar mavjud?

A5nH fyuze li o‘tkazgichlar ajratgichi juda yuqori qisqa tutashuv tokini uzish quvvatiga (120 kA gacha), ajoyib tok cheklovchi qobiliyatga va maxsus ta’minot chiziqlari uchun arzonlikka ega. Saytning texnik talablari mos ravishda sozlanadigan ishlash parametrlarini, ishlashni ko‘rsatishni yoki fyuze elementlarini almashtirmasdan tez qo‘lda qayta ishga tushirish imkoniyatini talab qilganda, MCCB tanlanadi.

Xulosa

Aholi punktlari uchun xavfsiz, uzoq muddatli ishlaydigan elektr tarmog‘ini qurishda 630 A lik tashqi past kuchlanishli asosiy o‘tkazgichni yetarli darajada tasdiqlangan holda tanlash juda muhim. Ob-havo bardoshli 304 martalik po‘latdan yasalgan korpusni AS/NZS 61439 va AS/NZS 3000 standartlariga qat’iy rioya qilish bilan birlashtirish to‘liq normativ moslikni, qattiq atrof-muhitga nisbatan yuqori darajadagi himoyani va mulkdagi uzluksiz elektr ta’minotini ta’minlaydi.
