Avstraliya uchun mos keladigan 150 A taqsimlash panelini qanday tanlash kerak?

Zamonaviy turar joy elektr jihozlari sohasida tomonga o'rnatiladigan quyosh energiyasidan foydalanuvchi PV tizimlari, yuqori quvvatli EV zaryad qilish qurilmalari, induksion pishirish va markazlashtirilgan HVAC birliklarining keng tarqoqli qo'llanilishi uy xo'jaligining energiya profilini doimiy ravishda o'zgartirib yubordi. Oddiy bir fazali 63 A yoki 80 A asosiy elektr ta'minoti avvalgidek oddiy chiroqlar va elektr rozetkalari uchun yetarli bo'lsa, zamonaviy uylar dinamik mikro-tarmoqlar singari ishlaydi. Ushbu murakkab quvvat oqimlarini boshqarish uchun yuqori toklarga chidamli, elektr energiyasini xavfsiz tarqatadigan va qat'iy milliy qoidalar talablariga mos keladigan mustahkam energiya boshqaruvi jihozlari kerak bo'ladi.

Asosiy tashqi elektr paneli va ichki turar joy elektr tarmoqlari o'rtasidagi muhim oraliq qism sifatida 150 A lik ichki qo'shimcha asosiy tarqatish paneli (qo'shimcha panel) uzluksiz quvvat barqarorligini saqlash, nosozliklarni cheklash va oxirgi foydalanuvchilarni himoya qilishda markaziy ahamiyatga ega. Bu qo'llanma 150 A lik tarqatish panellari avstraliya va Yangi Zelandiya bozorlari uchun maxsus ishlab chiqilgan, tizim arxitekturasi, asosiy loyihalash spetsifikatsiyalari, me'yoriy talablarga moslik va o'rnatish bo'yicha eng yaxshi amaliyotlar ko'rib chiqilgan.

Avstraliyadagi turar joy elektr tizimlaridagi arxitektura va standartlar

Avstraliyadagi turar joy elektr infratuzilmasi xavfli vaziyatlarni mahalliy darajada izolyatsiya qilish, hisoblashni soddalashtirish va ko'p bosqichli himoya ta'minlash uchun mo'ljallangan ko'p darajali tarqatish tarmog'iga tayangan. Quvvat foydalanuvchi elektr tarmog'idan xususiy mulkga kiradi va avvalo tashqi asosiy qo'shimcha panelga (MSB) ulanadi; bu panelda asosiy daromadlar hisoblagichi, asosiy izolyatsiya tugmasi va xizmat ko'rsatish himoya sig'imi joylashgan.

Tashqi asosiy qo'shimcha paneldan bino ichiga bir nechta maxsus uzatish kabeli o'tkaziladi va ular bitta yoki bir nechta ichki qo'shimcha tarqatish panellarini quvvatlantiradi. Bu qo'shimcha panellar katta kuchlanishli uzatish quvvatini yoritish, elektr nuqtalari, doimiy ulangan jihozlar va tiklanuvchi energiya manbalari uchun kichikroq, boshqariladigan tarmoqqa ajratadi.

Silliq avtoritet tekshiruvlarini, tarmoq operatori qabul qilishini va maksimal operatsion xavfsizlikni ta'minlash uchun 150A li qism panellasining loyihasi, komponentlarni tanlash va yig'ilishi ikkita asosiy standartga qat'iy rioya qilishi kerak:

AS/NZS 3000 (Simlar qoidasi): Bu majburiy standart o'rnatish muhitini, simlar joylashuvini, o'tkazgichlarning kesim yuzasini, yerlangan tizimlarni (jumladan, ko'p yerlangan neytral, ya'ni MEN tizimi) va majburiy xavfsizlik qurilmalarining konfiguratsiyasini belgilaydi. U barcha qism asosiy zanjirlarida etarli avariya himoyasini, aniq belgilashni va maxsus izolyatsiya qurilmalarini ta'minlashni talab qiladi.

AS/NZS 61439 (Pastki kuchlanishli elektr uskunalari va boshqaruv tizimlari yig’indilari): Eski AS/NZS 3439 seriyasini almashtiradi; bu standart to’liq taqsimot yig’indilari uchun qat’iy loyihalash tekshiruvisini talab qiladi. Ishlab chiqaruvchilar konstruktiv mustahkamlikni, issiqlik ishlashini, to’liq yuk ostidagi harorat ko’tarilish chegaralarini, qisqa tutashuvga chidamlilikni, dielektrik mustahkamlikni va yurish/bo’shliq masofalarini tekshirib, taqsimot paneli qattiq haqiqiy sharoitlarda xavfsiz ishlashini ta’minlashlari kerak.

Asosiy farqlar:

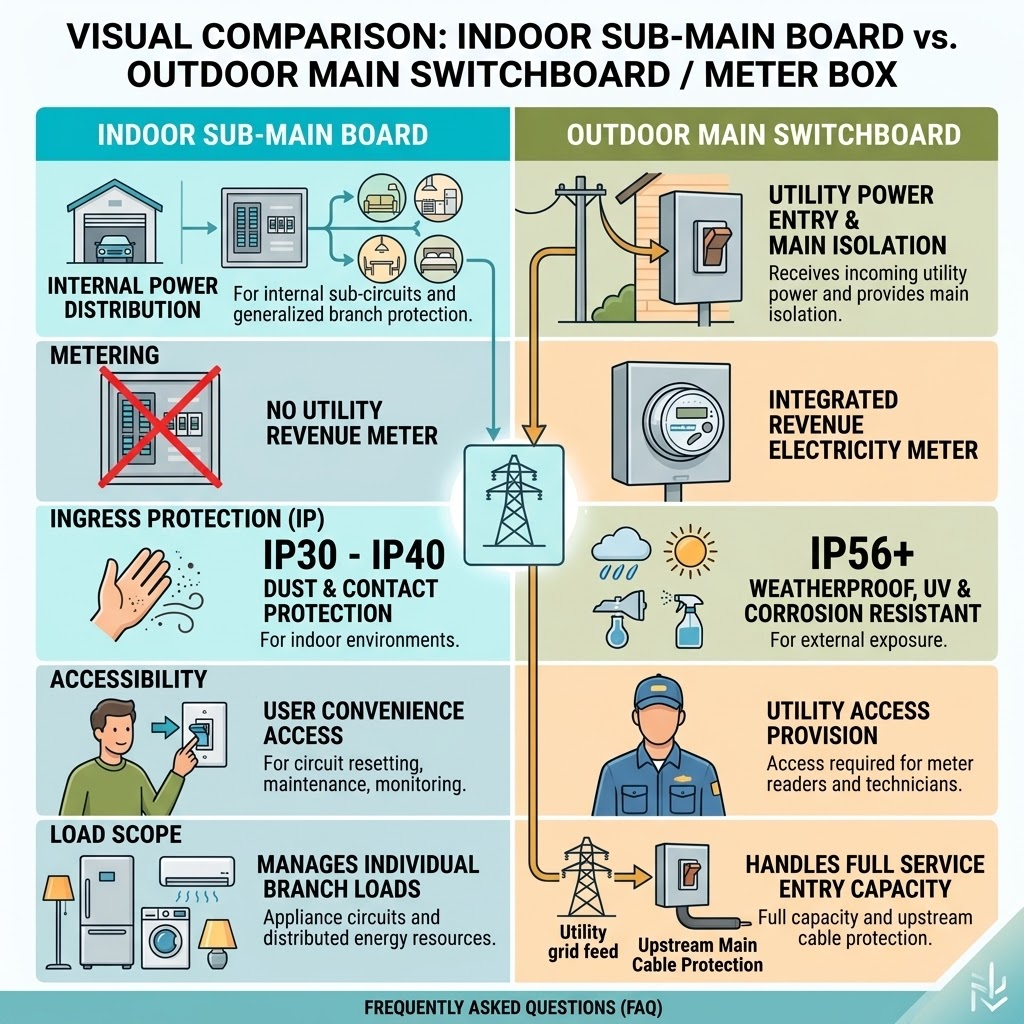

Taqqoslash: Ichki qo’shimcha taqsimot paneli va tashqi asosiy taqsimot paneli

150 A li uy sub-paneli uchun asosiy loyiha hisoblashlari

150 A li ichki sub-panelni loyihalashda maydonning hajmi, issiqlikni boshqarish va elektr quvvati o'rtasida ehtiyotkorlik bilan muvozanat o'rnatish kerak. Chunki bu korpuslar yashash maydonlarida, garajlarda yoki elektr uskunalari shkaflarida o'rnatiladi, ular estetik jihatdan chiroyli bo'lishi va bir vaqtda og'ir ishlaydigan ichki komponentlarni o'z ichiga oladi.

1. Issiqlikni tarqatish va haroratning ko'tarilishini tekshirish

150 A doimiy yuk yopiq qutida katta miqdorda issiqlik hosil qiladi. AS/NZS 61439 standartiga ko'ra, ishlab chiqaruvchilar izolyatsiyaning buzilishini, avtomatik uzgartirgichlarning noqulay ishlashini va shina lentalarining issiqlikka chidamli buzilishini oldini olish uchun ichki haroratning ko'tarilishini hisoblash yoki sinovdan o'tkazish majburiy. Ichki ishlaydigan haroratni ruxsat etilgan chegaralarda saqlash uchun yetarli ichki hajm, ventilyatsiya teshiklari (IP darajasi ruxsat beradigan hollarda) va mos o'lchamdagi mis shina lentalari juda muhim.

2. Shina tizimlari hamda neytral/yerlangan tayoqchalar

Har qanday 150 A quyi paneldan asosiy qismi — bu avtobus-sterjenlar to‘plami. Har bir fazaga 150 A gacha oqimni ishonchli uzatish uchun yuqori o‘tkazuvchanlikka ega, elektrolitik qoplangan mis avtobus-sterjenlardan foydalaniladi. Bu avtobus-sterjen tizimlari avaryiya sharoitida elektromagnit kuchlarga chidash uchun yuqori qisqa tutashuvga chidash darajasiga ega bo‘lishi kerak. Shuningdek, korpusda barcha chiquvchi tarmoq liniyalari va potentsiallar tengligini ta’minlovchi o‘tkazgichlar uchun yetarli ulanish tunnellari bilan jihozlangan, alohida belgilangan va aniq aniqlangan Neytral va Yer terminal sterjenlari bo‘lishi kerak.

3. Modulli maydon va DIN-reyka sig‘imi

Zamonaviy elektrik loyihalari qo‘shimcha modulli maydon (foydalanish uchun ustunlar yoki yo‘nalishlar) talab qiladi. Oddiy uy-joy quyi paneli yuqori zichlikdagi himoya qurilmalarini sig‘dira olishi kerak. Keng DIN-reyka sig‘imi elektrik montajchilariga tarmoqlarni mantiqiy tartibda joylashtirish, og‘ir kesimli ichki simlarning talab qilinadigan egilish radiuslarini saqlash va kelajakda qo‘shimcha tarmoqlar uchun bo‘sh ustunlarni saqlab qolish imkonini beradi.

4. Xavfsizlik akssesorilari va foydalanuvchi interfeysi xususiyatlari

Foydalanuvchilarni va texnik xizmat ko'rsatish mutaxassislarni o'zgartirilgan qismlar bilan to'g'ridan-to'g'ri aloqadan himoya qilish uchun pastki panellarda faqat elektr uskunalari boshqaruv tugmachalarini ochib beradigan ekran plastinkalari (o'lik old qopqoqlari) ishlatiladi. Neytral va faol ulanishlar to'liq izolyatsiyalangan bo'lishi kerak, shuningdek, ruxsat etilmagan kirishni oldini olish uchun aniq eshik qulflari yoki qulflash imkoniyatlari ko'pincha ta'minlanadi.

Ko'p yuklarni integratsiya qilish: Quyosh PV, EV zaryadlovchilar va aqlli yuklar

Tarqoq energiya manbalarining (TEM) integratsiyasi taqsimot panellarini sozlash usulini keskin o'zgartirgan. Zamonaviy 150 A ichki pastki panel faqat passiv asbob-uskunalarga quvvat berishni emas, balki ko'p yo'nalishli quvvat oqimlarini boshqarishni ham amalga oshiradi:

Tomonidagi quyosh PV integratsiyasi: Invertor chiquvchi zanjirlari quvvatni pastki panelga qaytarib beradi. Shina simlari tarmoq ta'minoti va quyosh invertoridan keladigan umumiy tokni uzatishga moslashtirilgan bo'lishi kerak. Xavfli tokni xavfsiz uzish uchun oqim yo'nalishiga qaramasdan, himoya tugmachalari ikki tomonlama ishlashi kerak.

Elektr transport vositalari (ETV) zaryadlash infratuzilmasi: ETV zaryad qurilmalari uzun vaqt davomida og'ir, doimiy yuklarni iste'mol qiladi. Maxsus yuqori quvvatli zanjir himoyasi — ko'pincha tekis doimiy tok sifatidagi oqimni aniqlash uchun A yoki B turdagi RCD himoyasini talab qiladi — sub-pultga to'g'ridan-to'g'ri integratsiya qilinishi kerak.

Energiya saqlash tizimlari (EST) va issiqlik-ventilyatsiya-sovutish (IVS): Batareyali invertorlar va katta invertorli konditsionerlar yuqori boshlang'ich oqimlarga chidamli bo'lgan, maxsus dvigatelga moslashtirilgan avtomatik elektr zanjir uzgichlar yoki RCBO'larga ega alohida zanjirlarga ehtiyoj sezadi, bu esa noto'g'ri uzilishlarga yo'l qo'ymaydi.

Tez-tez so'raladigan savollar

S1: Nima uchun zamonaviy Avstraliya uy loyihalarida 150 A quvvatli sub-asosiy tarqatish pulti talab qilinadi?

J1: 150 A quvvatli pult zamonaviy pik yuklarni — masalan, ETV zaryad qurilmalari va quyosh panellari invertorlarini — uzilishsiz boshqarish uchun yuqori elektr quvvatini ta'minlaydi va kelajakda kengaytirish imkonini beradi.

S2: AS/NZS 61439 standarti nima va u tarqatish pulti dizayniga qanday ta'sir qiladi?

A2: Bu — taqsimlash panellari doimiy yuk ostida harorat chegaralari, tuzilma mustahkamligi, qisqa tutashuvga chidamlilik va elektr xavfsizligi bo‘yicha tekshirilgan sinovlardan o‘tishini ta’minlaydigan majburiy standart.

S3: 150 A lik ichki yordamchi panel quyosh energiyasi PV va elektr avtomobillar (EV) zaryadlash tarmoqlarini bevosita birlashtira oladimi?

J3: Ha, ichki DIN reykalari va og‘ir ishlatiladigan avtobuslar quyosh invertorlari va EV zaryadlovchilarni mos ikki tomonlama MCB lar va A yoki B turdagi RCBO lar bilan juftlashganda osongina birlashtiradi.

S4: Ichki taqsimlash panellari uchun o‘rnatish muhitiga qanday talablar qo‘yiladi?

J4: AS/NZS 3000 standarti quruq, kirish imkoniyati bor ichki joylarga, yetarli masofa bilan o‘rnatilishni talab qiladi; shuningdek, vannoxona kabi nam joylarga yoki yonuvchan materiallarga bevosita yaqin joylarga o‘rnatish taqiqlangan.

S5: Yordamchi asosiy taqsimlash paneli uchun alohida asosiy izolyatsiya tugmasi kerakmi?

J5: Asosiy texnik xizmat ko‘rsatish tadbirlari: boltli ulanishlarda issiq nuqtalarni tekshirish, avtobus ulanishlarining mahkamlanishini tekshirish, ventilyatsiya slotlaridan changni tozalash va elektr zanjir uzgichlarining sozlamalarini sinovdan o‘tkazishni o‘z ichiga oladi.

Xulosa

Zamonaviy avstraliyalik uy-joylarga ishonchli va xavfsiz elektr ta'minoti berish uchun to'liq mos keladigan 150 A lik ichki sub-asosiy tarqatish panelini tanlash juda muhim. Elektr montajchilari AS/NZS 3000 va AS/NZS 61439 standartlariga qat'iy amal qilish orqali ruxsat etilgan organlarning tekshiruvlarini silliq o'tkazish, optimal zanjir himoyasini ta'minlash va yuqori energiya samaradorligini saqlashni ta'minlaydi. Quyosh energiyasi va EV texnologiyalari bilan birga turar-joy elektr talablari doimiy ravishda o'zgarib borayotgani sababli, mustahkam va yuqori quvvatli sub-panelga sarmoya kiritish uzoq muddatli ishlashni, oson texnik xizmat ko'rsatishni va kelajakka mos elektr infratuzilmasini kafolatlamoqda.
