Обзор
Являясь краеугольным камнем современной электрической инфраструктуры, шкаф Двойного питания АВР типа GGD интегрирует передовые технология датчика
с высококачественные коммутационные компоненты. Эта система специально разработана для контроля стабильности напряжения и частоты, и осуществляет автономный переход в тот момент, когда в основной линии питания обнаруживается отклонение.
в отличие от ручных решений, это трёхфазное низковольтное распределительное устройство АВР
Устраняет человеческий фактор и сокращает время простоя до миллисекунд . Конструкция шкафа оптимизирована для отвода тепла
и управления кабелями, что делает его идеальным выбором для подрядчиков, ищущих решение «подключи и работай» для сложных распределительных сетей.
Приоритезируя одновременно безопасность и эффективность , данное устройство обеспечивает продвинутый интерфейс для управления конфигурациями питания с двумя входами
в сложных условиях.
Основные компоненты и функции
Сердцем системы является встроенная логика, зачастую управляемая цифровым контроллером высокого класса SmartGen или аналогичным устройством, который обеспечивает
обновления статуса в реальном времени и гибкость переключения между ручным и автоматическим режимами. В этом распределительном шкафу низкого напряжения с АВР переключение выполняется

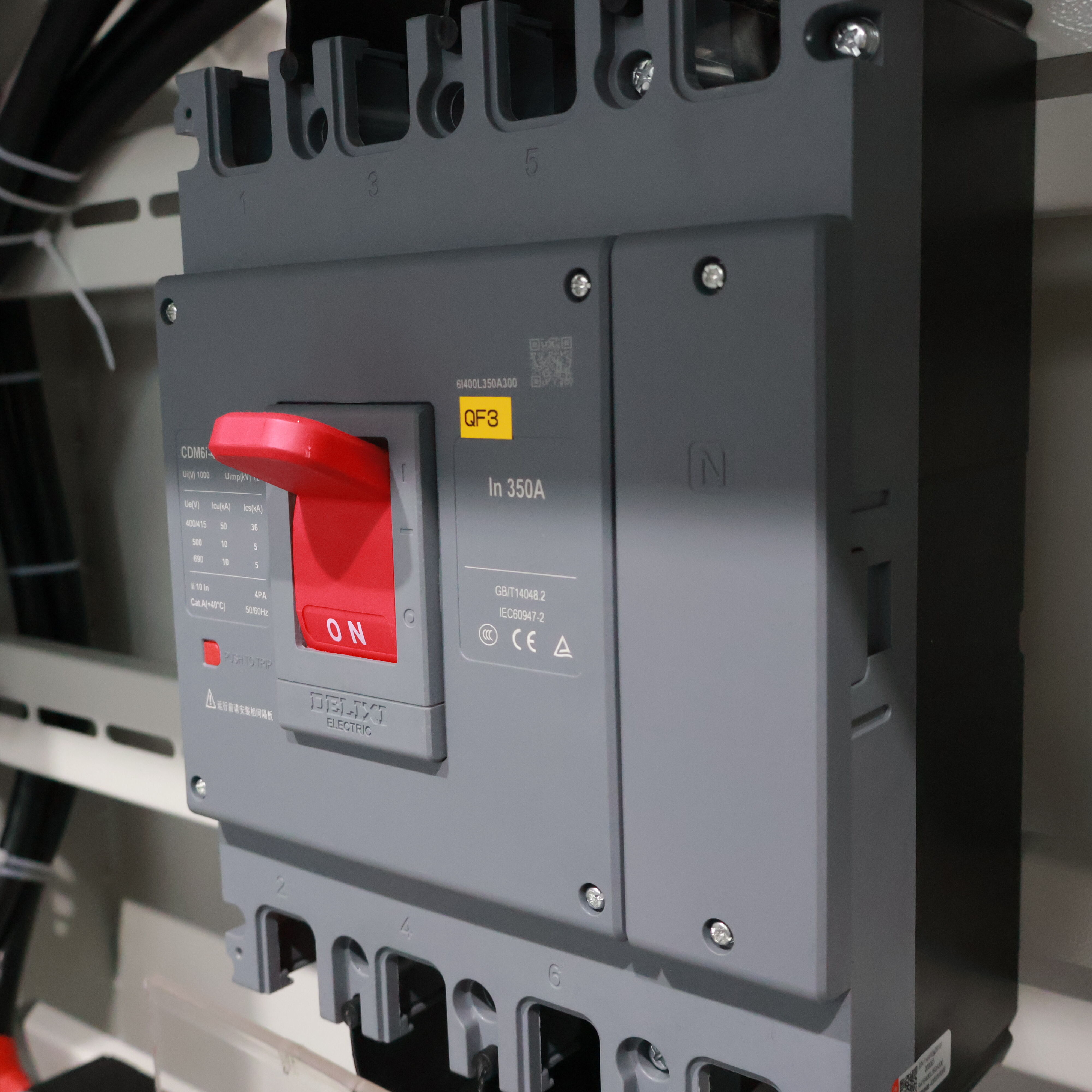

с помощью тяжелонагруженной панели автоматического ввода резерва (АВР) на 200 А, выполненной на основе автоматических выключателей модульного исполнения (MCCB). Данная конфигурация использует автоматические выключатели модульного исполнения

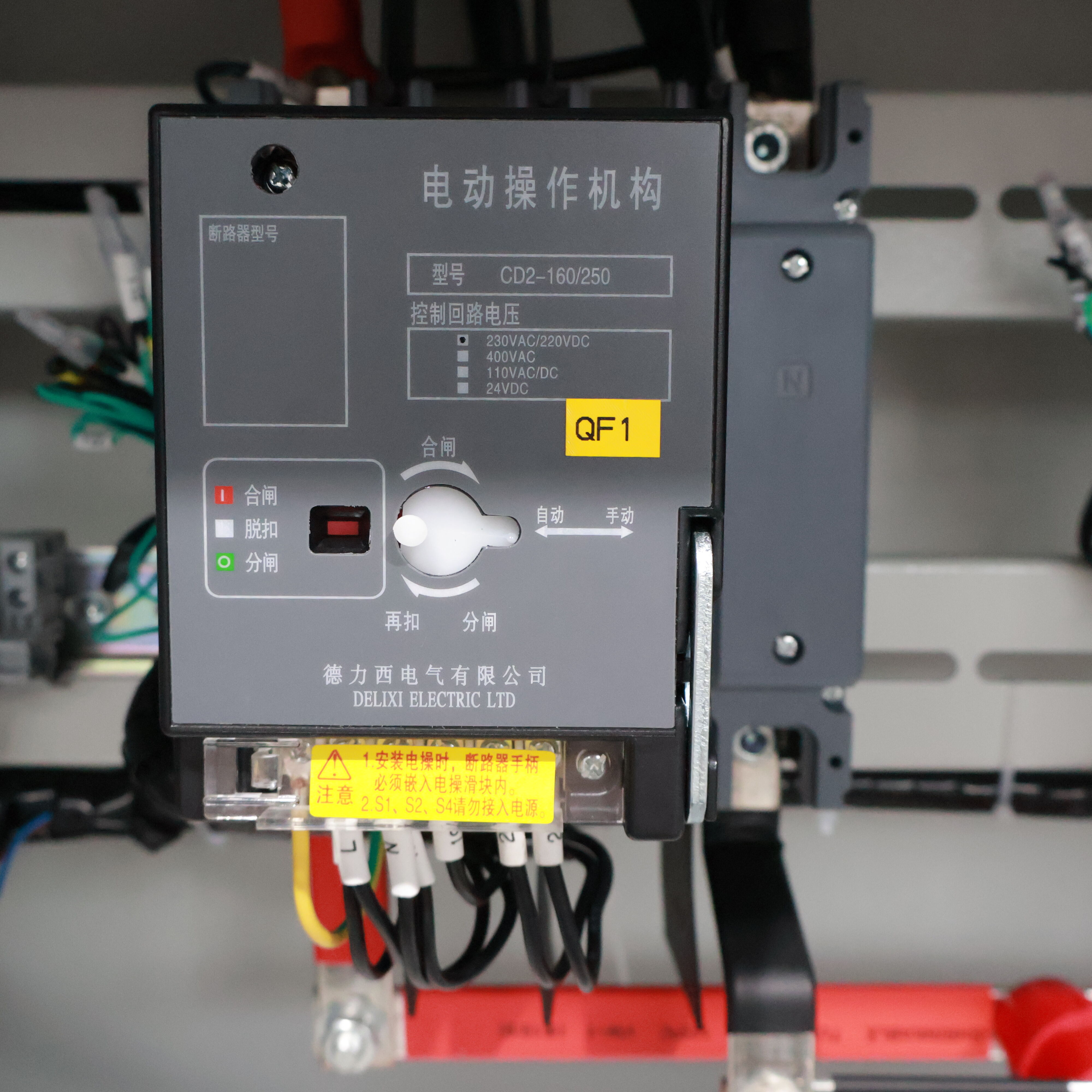

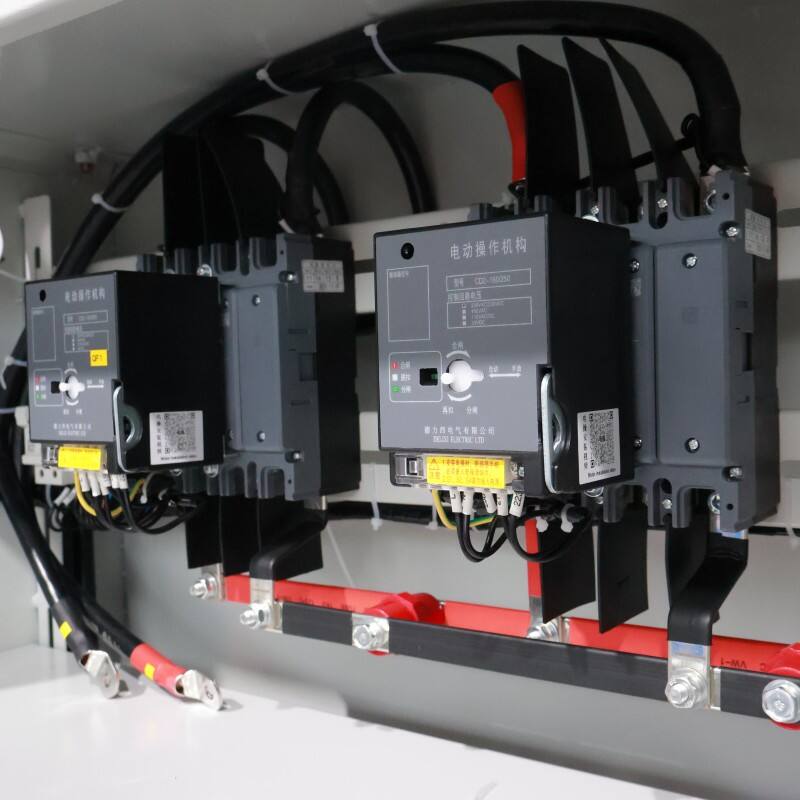

с электроприводом для физического переключения нагрузки между Источником A (сеть) и Источником B (генератор/резервный источник). Внутренние

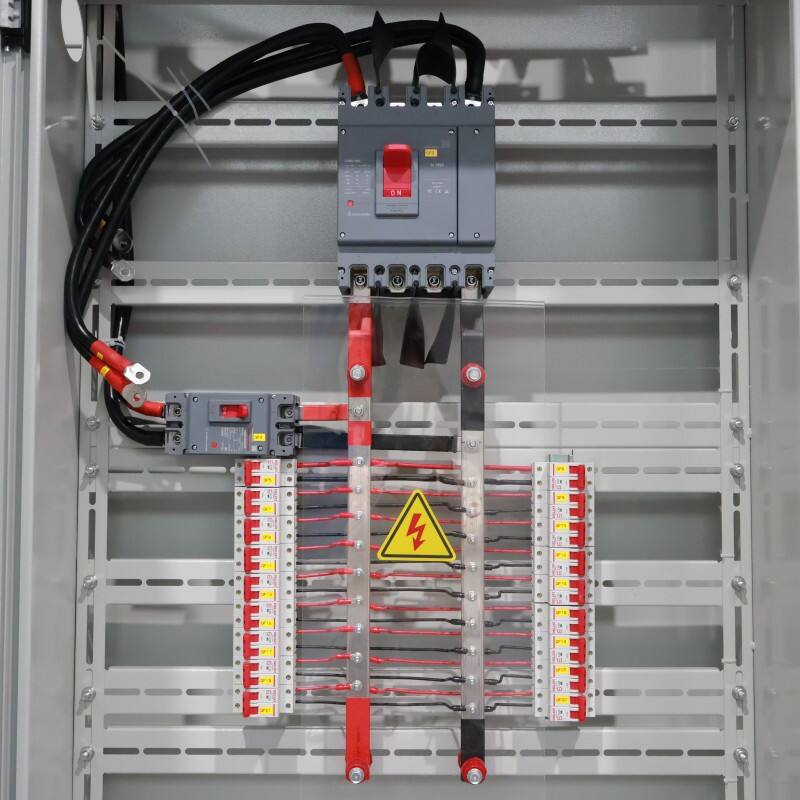

медные шины спроектированы с высокой точностью для обеспечения стабильной работы при постоянных тепловых нагрузках, а вторичная цепь управления защищена отдельными

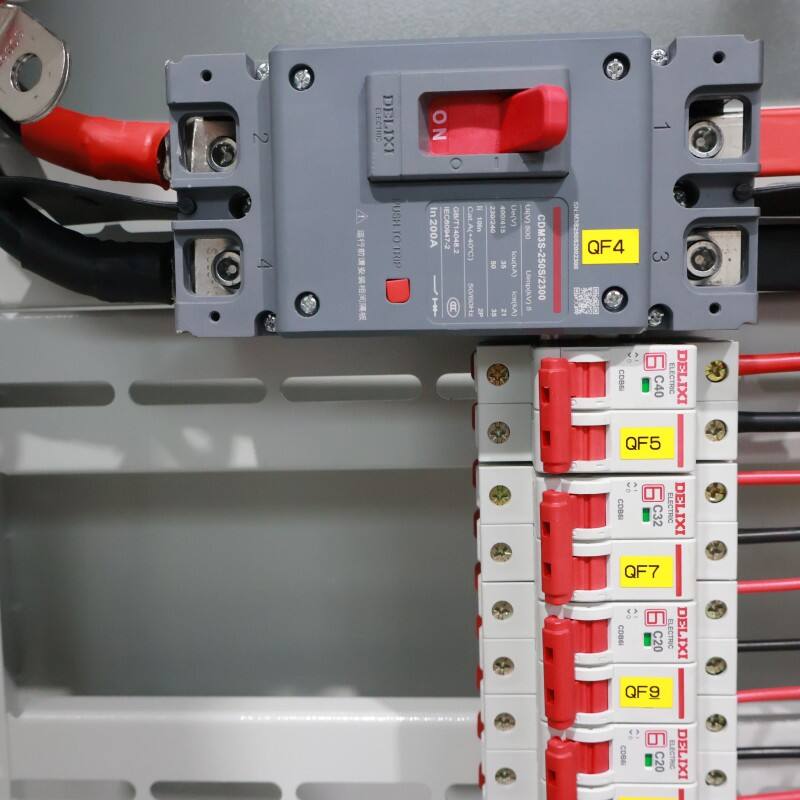

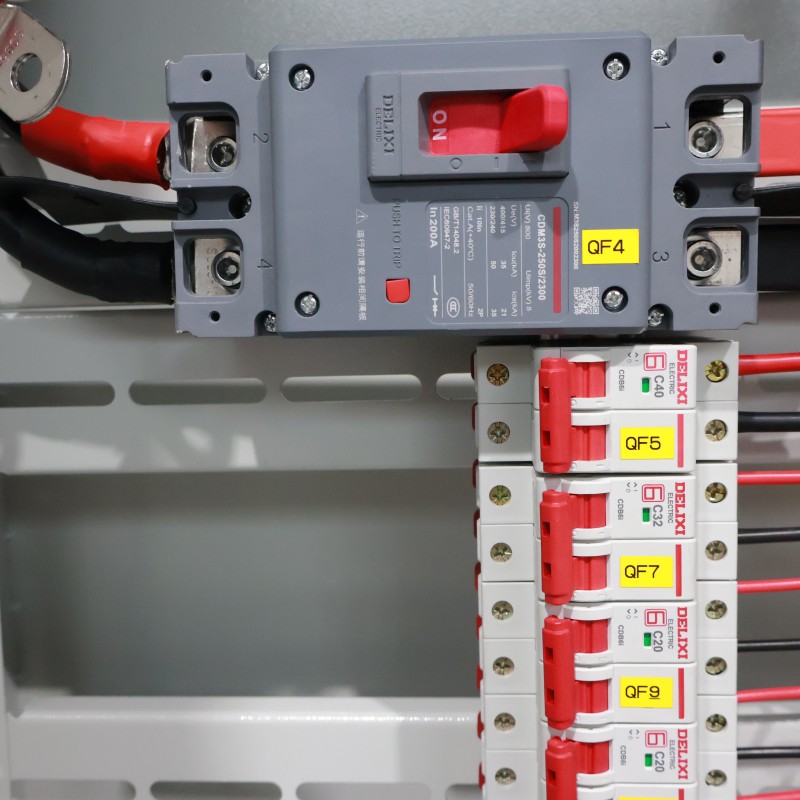

миниатюрными автоматическими выключателями. Это гарантирует, что даже во время переключения логика управления остаётся под напряжением и отзывчивой . Лицевая панель

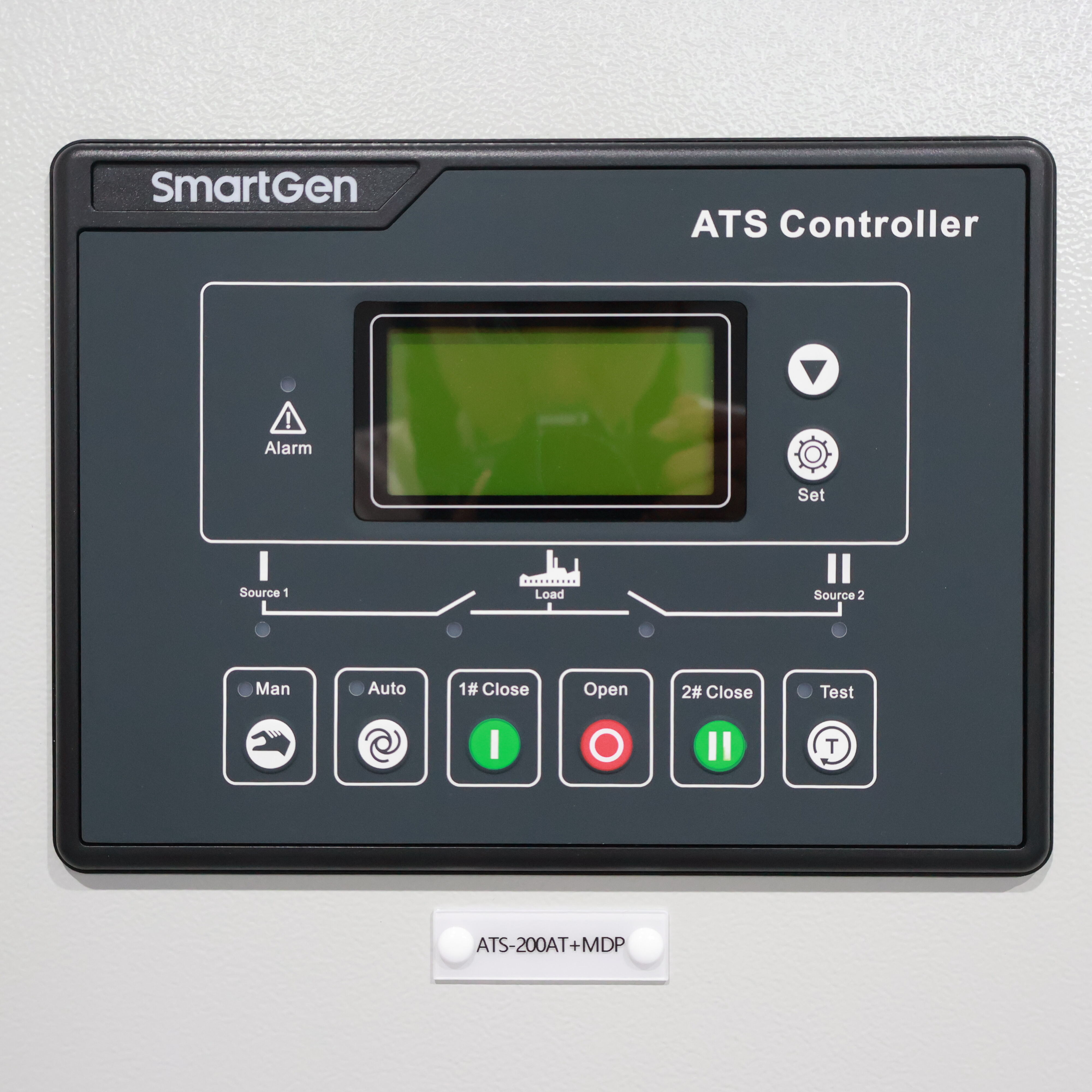

оснащена интуитивно понятным человеко-машинным интерфейсом (HMI), позволяющим операторам контролировать фазные напряжения, токовые нагрузки и журналы неисправностей без необходимости открывать защитные
внутренний дверцы, обеспечивая одновременно высокую информативность и безопасность эксплуатации.
Проектирование и соответствие стандартам
Дизайн:

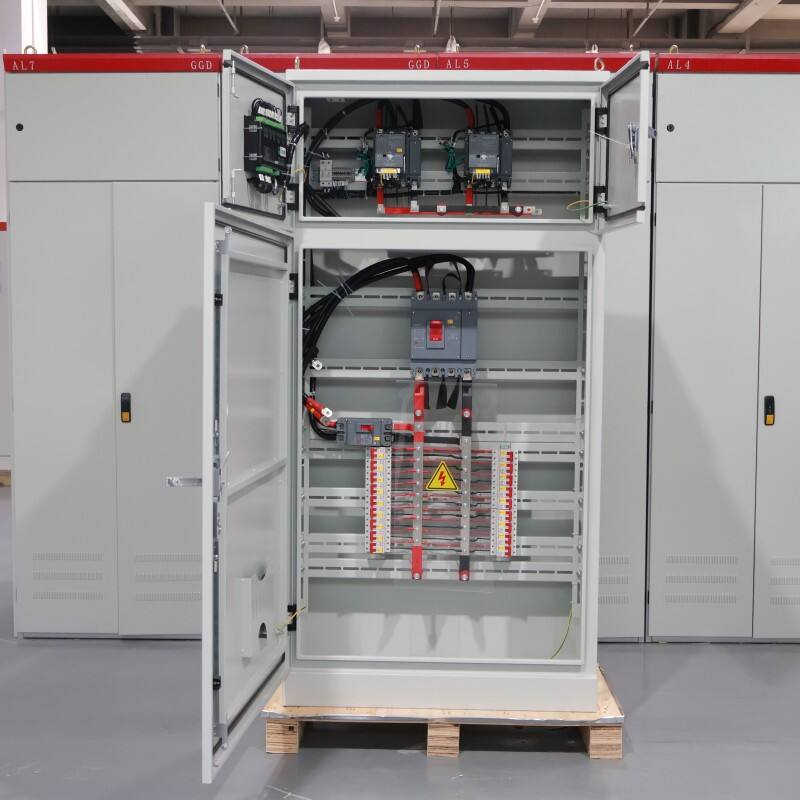

Корпус соответствует технической архитектуре GGD и выполнен на основе каркаса из углеродистой стали, обеспечивающего исключительно жёсткую поддержку внутренних тяжёлый
компонентов повышенной нагрузки. Этот распределительный щит АВР на 200 А оснащён вентиляционными жалюзи и спроектирован с учётом внутреннего зазора, способствующего естественный
конвективному охлаждению и предотвращающего перегрев в периоды высокой нагрузки. Модульная внутренняя конструкция обеспечивает лёгкий доступ к клеммным колодкам и шинам,
упрощая плановое техническое обслуживание и будущие модернизации. Все поверхности покрыты эпоксидным порошковым покрытием высокой прочности для защиты от
коррозия и воздействия окружающей среды.
Соответствие:
Соблюдение стандартов является ключевым принципом конструкторской философии: изделие соответствует международным стандартам МЭК 60947 для низковольтных коммутационных аппаратов. Электрическая
архитектура гарантирует полную гальваническую развязку между двумя источниками питания, исключая обратную подачу энергии или межфазные короткие замыкания в процессе
переключения. Стандартно предусмотрены встроенные защиты от сверхтоков, пониженного напряжения и потери фазы, что обеспечивает надёжную защиту подключённой нагрузки
к нестабильному питанию. Кроме того, система заземления проходит строгие испытания для обеспечения безопасности персонала и долговечности оборудования в различных
условиях заземления.
Основные преимущества
Непрерывность эксплуатации
Оснащённая высокоскоростным электромоторным переключателем для генераторных установок, система обнаруживает отказ внешнего источника питания и запускает
генератор с последующим переключением в заданное программируемое время. Это исключает риск потери данных или остановки производства на критически важных объектах.
Повышенная долговечность компонентов
Использование промышленных автоматических выключателей (MCCB) вместо базовых контакторов обеспечивает превосходные характеристики гашения дуги и более высокий номинальный ток короткого замыкания,
выдерживаемый устройством. Это значительно увеличивает срок службы коммутационного механизма при частых циклах включения-выключения.
Ориентированный на пользователя мониторинг
Цифровой интерфейс управления предоставляет детализированные данные о качестве электроэнергии. Пользователи могут напрямую настраивать задержку переключения и пороговые значения напряжения
на месте позволяя панели адаптироваться к конкретным условиям сети без необходимости использования внешнего программного обеспечения.
Упрощенный монтаж и обслуживание
Конструкция шкафа GGD с нижним вводом кабеля и просторные кабельные каналы обеспечивают быстрое развертывание. Четкая маркировка всех внутренних элементов управления
провода сокращает время устранения неисправностей на месте для электриков, снижая долгосрочные эксплуатационные расходы.
Параметр
Напряжение |
AC 380В/400В/415В |
Тип модели |
Стандартный корпус GGD |
Номинальный ток |
200А |
Конфигурация фазы |
трехфазная четырехпроводная сеть |
Защитный рейтинг |
Стандарт IP55 |
Номинальная коммутационная способность |
35 кА – 50 кА (в зависимости от автоматического выключателя типа MCCB) |
Тип контроллера |
Цифровой интеллектуальный контроллер АВР |
Сценарии применения
Промышленное производство и обработка
На заводах, где внезапное отключение питания может повредить чувствительное оборудование или испортить партии сырья, эта система АВР является незаменимой.
Она управляет переключением между сетевым питанием и автономными дизель-генераторами, обеспечивая непрерывную работу производственных линий, вентиляторов охлаждения и гидравлических систем
независимо от стабильности внешнего электроснабжения.
Центры обработки данных и телекоммуникации
Целостность информации зависит от непрерывной работы (24/7). Эта панель служит основным шлюзом для серверных стоек и сетевых концентраторов, координируя
с Система бесперебойного питания (UPS) системы для обеспечения многоуровневой защиты от перебоев в электроснабжении. Возможность контроля баланса фаз гарантирует, что чувствительное
электронный оборудование постоянно получает «чистую» электроэнергию.
Коммерческая инфраструктура и здравоохранение
Многоэтажные офисные здания, торговые центры и больницы требуют надёжного электроснабжения для лифтов, аварийного освещения и систем жизнеобеспечения.
The Панель АВР обеспечивает необходимую автоматизацию для управления этими нагрузками, связанными с безопасностью жизни, мгновенно переключаясь на резервное питание, чтобы поддерживать
здание безопасность и операционную готовность в случае отказов городской электросети.
Морские объекты и энергоснабжение удалённых островов
Для микросетей островов или морских объектов, где электроснабжение часто представляет собой комбинацию местной солнечной, ветровой и дизельной генерации, шкаф АВР
актов выступает в качестве центрального интеллектуального узла управления источниками питания. Он обеспечивает приоритетное использование наиболее стабильного и экономически эффективного источника, действуя тем самым
балансировка нагрузки при изменяющихся входных параметрах генерации.
