Přehled
Jako základní prvek moderní elektrické infrastruktury integruje přepínací skříň Dual Power ATS GGD pokročilé senzorová technologie
s vysokokvalitní spínací komponenty. Tento systém je speciálně navržen tak, aby sledoval stabilitu napětí a kmitočet a okamžitě inicioval
automatický přepínací proces v okamžiku detekce poruchy v hlavním přívodu. Na rozdíl od ručních řešení tato třífázová nízkonapěťová přepínací soustava ATS
Eliminuje lidskou chybu a snižuje výpadkový čas na milisekundy . Konstrukce skříně je optimalizována pro odvod tepla
a správu kabelů, což ji činí ideální volbou pro montéry hledající „plug-and-play“ řešení pro složité distribuční sítě.
Zdůrazněním jak bezpečnost a efektivita , poskytuje tento přístroj sofistikované rozhraní pro řízení konfigurací napájení se dvěma vstupy
v náročných prostředích.
Základní součásti a funkce

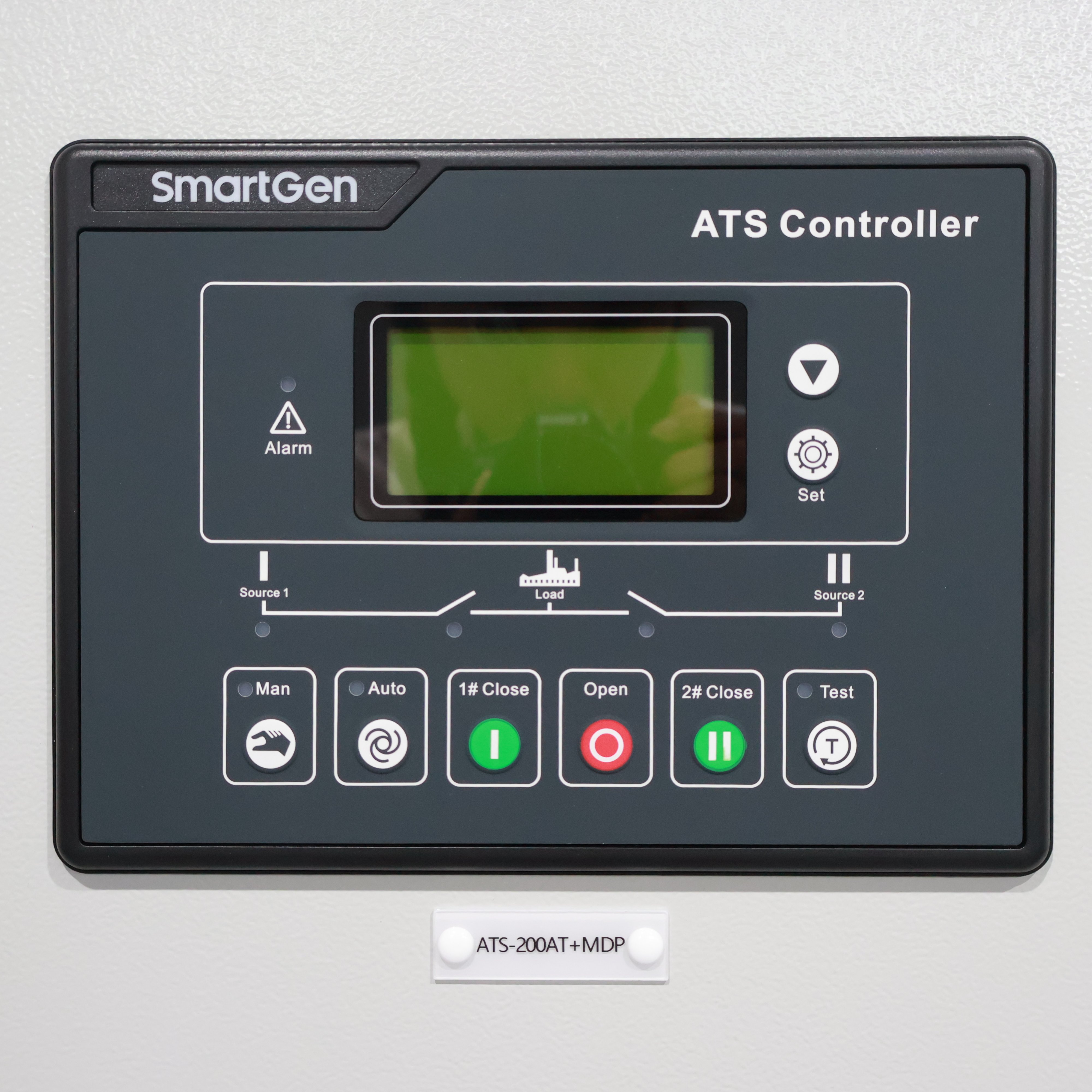

Srdcem systému je jeho integrovaná logika, kterou často řídí digitální řídicí jednotka SmartGen nebo podobný vysoce výkonný digitální regulátor, který zajišťuje
aktualizace stavu v reálném čase a flexibilitu manuálního režimu. V rámci této nízkonapěťové ATS distribuční skříň, spínací provedení

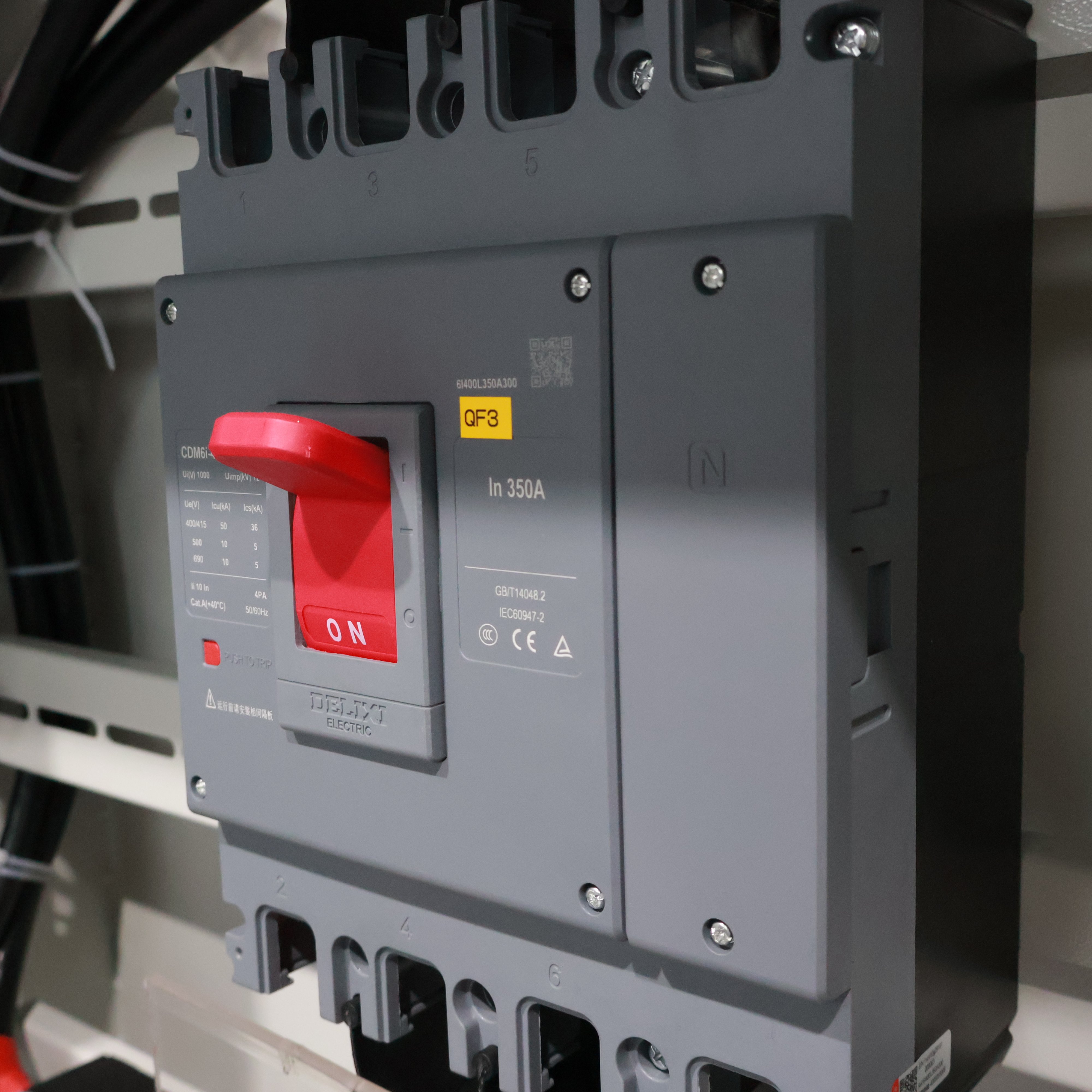

je ovládán konfigurací MCCB 200A Automatic Transfer Switch Panel pro těžkou činnost. Tato instalace využívá tvarované případ přerušovače

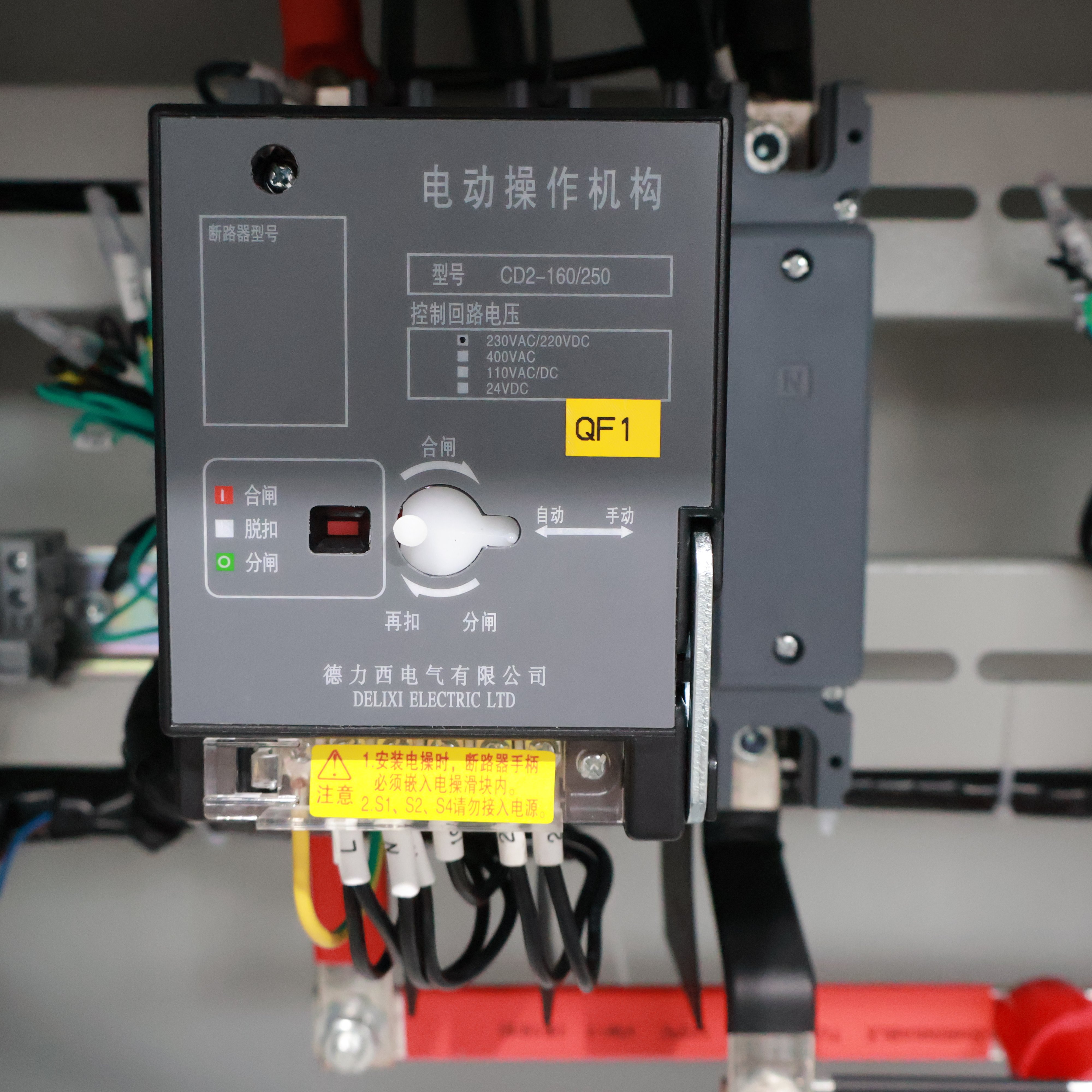

vybaveny motorizovanými operátory pro fyzické přesouvání zatížení mezi zdrojem A (Utility) a zdrojem B (Generátor/Backup). Vnitřní
měděné tyče jsou přesně konstruovány tak, aby zvládly konstantní tepelná zatížení, zatímco sekundární řídicí obvod je chráněn specializovanými
miniaturní rozbité. To zajišťuje, že i během přechodu bude logika řízení zůstává napájen a reaguje - Ne, ne. Přední fascie
funkce intuitivní HMI, která umožňuje provozovatelům sledovat fázové napětí, zatížení proudem a záznamy o poruchách bez otevření ochranného systému
vnitřní dveře, které zajišťují vysokou viditelnost a provozní bezpečnost.
Návrh a soulad
Design:
Kryt odpovídá technickému rámci GGD a využívá rámu z uhlíkové oceli, který poskytuje výjimečnou tuhou podporu pro vnitřní těžký
komponenty určené pro náročné provozní podmínky. Tento rozváděč ATS s proudovým zatížením 200 A je navržen se žebrovitými větracími otvory a vnitřním rozestupem, který usnadňuje přírodní
přirozenou konvekci a zabrání hromadění tepla v období vysokého zatížení. Modulární vnitřní uspořádání umožňuje snadný přístup ke svorkovnicím a sběrným lištám,
čímž se zjednodušuje pravidelná údržba i budoucí modernizace. Každý povrch je opatřen vysoce odolným epoxidovým práškovým nátěrem pro odolnost vůči
korozce a environmentálnímu opotřebení.
Soulad:
Dodržení norem je klíčovým prvkem návrhové filozofie – výrobek splňuje mezinárodní normu IEC 60947 pro nízkonapěťové spínací zařízení. Elektrická
architektura zajišťuje úplné oddělení obou zdrojů napájení, čímž se zabrání zpětnému napájení nebo mezfázovým zkratům během
přepínacího procesu. Integrované ochrany proti přetížení, podnapětí a ztrátě fáze jsou standardním vybavením a zajišťují, že zátěž není nikdy vystavena
k nestabilnímu napájení. Navíc je uzemňovací systém důkladně testován, aby byla zajištěna bezpečnost personálu i dlouhodobá životnost zařízení v různých
uzemňovacích prostředích.
Hlavní výhody
Nepřerušovaná provozní kontinuita
Vybaveno vysokorychlostním motorizovaným přepínacím spínačem pro generátory, systém detekuje výpadek veřejné sítě a spustí startování
a přepnutí v programovatelném časovém zpoždění. Tím se eliminuje riziko ztráty dat nebo zastavení výroby v kritických zařízeních.
Prodloužená životnost komponentů
Použitím průmyslových jističů MCCB namísto základních stykačů nabízí rozvaděč vyšší schopnost potlačování oblouku a vyšší hodnotu odolnosti proti zkratu.
to výrazně prodlužuje životnost přepínacího mechanismu při častém provozu.
Monitorování zaměřené na uživatele
Digitální řídicí rozhraní poskytuje podrobná data o kvalitě napájení. Uživatelé mohou přímo upravovat zpoždění přepnutí a napěťové prahy.
na místě umožňuje panelu přizpůsobit se konkrétním podmínkám sítě bez nutnosti použití externího softwaru.
Zjednodušená instalace a údržba
Konstrukce rozvaděče GGD s kabely vstupujícími ze spodní části a prostorné kabelové kanály umožňují rychlou instalaci. Jednoznačné označení všech vnitřních ovládacích prvků
věty zkracuje dobu odstraňování poruch na místě pro elektrikáře, čímž snižuje dlouhodobé provozní náklady.
Parametr
Napěťová hodnota |
AC 380 V / 400 V / 415 V |
Typ modelu |
Standardní rozvaděč GGD |
Jmenovitý proud |
200A |
Konfigurace fáze |
třífázové čtyřvodičové |
Stupňování ochrany |
Standard IP55 |
Průchodová schopnost |
35 kA – 50 kA (závisí na hlavním jističi MCCB) |
Typ regulátoru |
Digitální inteligentní řídicí jednotka přepínače zdrojů napájení (ATS) |
Scénáře aplikací
Průmyslové výroba a zpracování
V továrnách, kde náhlé výpadky napájení mohou poškodit citlivé stroje nebo zkazit šarže surovin, je tento systém přepínače zdrojů napájení (ATS) nezbytný.
Řídí přepnutí mezi veřejnou sítí a místními dieselovými generátory, čímž zajišťuje nepřetržitý provoz výrobních linek, chladicích ventilátorů a hydraulických systémů
zůstávají aktivní bez ohledu na stabilitu externího napájení.
Datové centra a telekomunikace
Integrita informací závisí na nepřetržitém provozu 24/7. Tento panel slouží jako hlavní brána pro servery a síťové rozbočovače a koordinuje
s UPS systémy, aby poskytly vícevrstvou ochranu proti výpadkům napájení. Jeho schopnost monitorovat vyvážení fází zajišťuje, že citlivá
elektronické zařízení získávají „čisté“ napájení po celou dobu.
Komerční infrastruktura a zdravotnictví
Vysoké kancelářské budovy, nákupní centra a nemocnice vyžadují spolehlivé napájení pro výtahy, nouzové osvětlení a životně důležité systémy.
The Přepínací panel ATS poskytuje nezbytnou automatizaci pro řízení těchto životně důležitých zátěží a okamžitě přepne na záložní napájení, aby udržel
stavební bezpečnost a provozní připravenost během výpadků městské sítě.
Námořní aplikace a elektrické sítě na odlehlých ostrovech
U mikrosítí na ostrovech nebo námořních zařízení, kde je dodávka elektrické energie často kombinací místní solární, větrné a dieselové generace, slouží rozvaděč ATS
funguje jako centrální inteligence pro správu zdrojů. Zajišťuje, že je vždy upřednostňován nejstabilnější a nejekonomičtější zdroj, čímž efektivně
vyvažuje zátěž mezi různými vstupy výroby.
