Обзор
Трехфазный автоматический переключатель источников питания служит центральным интеллектуальным узлом для сложных сетей электроснабжения и эффективно
устраняет разрыв между городскими электросетями и аварийными резервными источниками. Этот автоматический переключатель источников питания (АПИП) для резервных генераторов предназначен для
мгновенного обнаружения колебаний напряжения или полного отключения питания, обеспечивая быстрое переключение для поддержания стабильности системы. Помимо простой
коммутирования, функции переключения устройство представляет собой комплексную распределительную станцию для фотоэлектрических (ФЭ) систем, способную отдавать приоритет возобновляемым источникам энергии
входы при одновременном сохранении надежного резервного подключения к традиционной городской электросети. Размещая всю необходимую защитную и управляющую логику в
а едином усиленном корпусе, он устраняет необходимость в разрозненных компонентах, обеспечивая унифицированное решение, прошедшее заводские испытания, что
сокращает время монтажа на объекте и вероятность ошибок при прокладке кабелей в требовательных промышленных условиях на различных мировых рынках.
Основные компоненты и функции

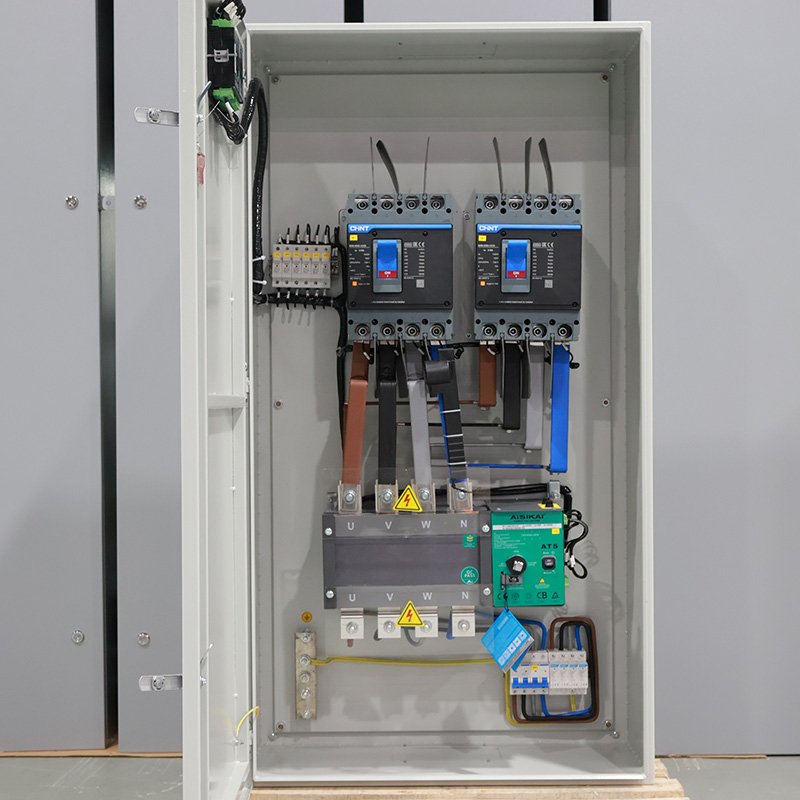

В центре сборки находится промышленная панель ATS с защитой MCCB, с двойными формованными выключателями, которые
защитить систему от перегрузок и коротких сбоев. Эти прерыватели механически и электрически взаимосвязаны предотвращать
одновременное закрытие , обеспечивая полную изоляцию между двумя источниками питания. Интегрированный дистрибьюторский совет ATS использует
специальный контроллер SmartGen, который контролирует электрические параметры в режиме реального времени на всех трех фазах. Когда первичный источник выходит из строя,
управляющий отправляет стартовый сигнал в вторичный источник и выполняет передачу, как только обнаруживается стабильная мощность. Высокая проводимость

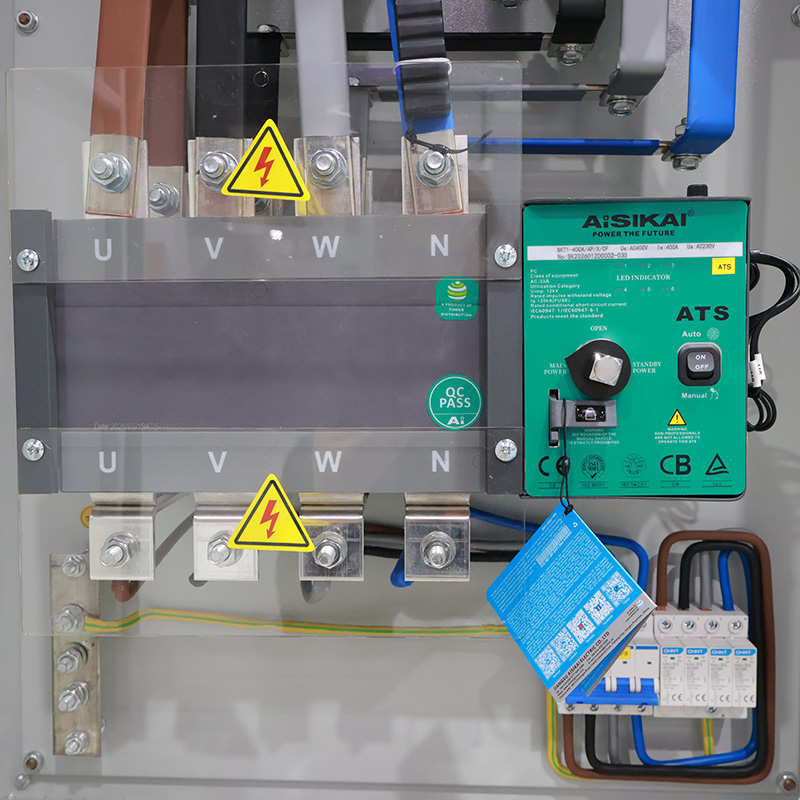

медные шины и специализированные конечные блоки облегчают безопасное управление кабелями для грузоподъемности 315А. Кроме того, двойной
Управление энергетикой и энергетикой ручной аварийный рычаг управления и визуальный интерфейс ,
позволяя техники должны выполнять техническое обслуживание или экстренное ручное переключение при получении четкой обратной связи о состоянии через интегрированный
Светодиодный имитатор диаграммы и цифровые индикаторы, отслеживающие рабочее состояние круглосуточно.
Проектирование и соответствие стандартам
Дизайн:

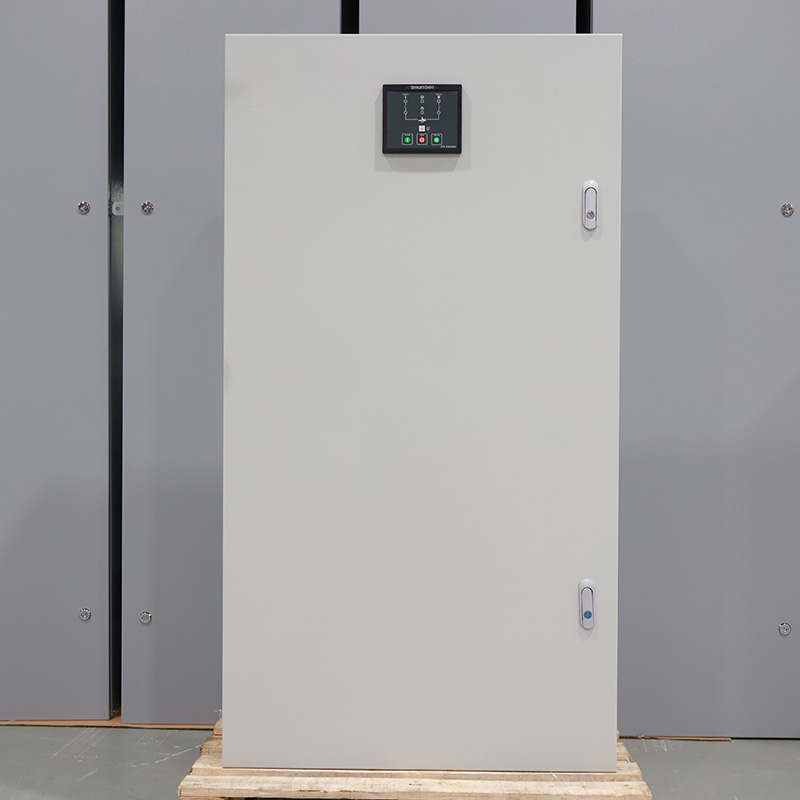

Корпус изготовлен из толстолистовой холоднокатаной стали и покрыт антикоррозионным порошковым покрытием для эксплуатации в
агрессивных промышленных атмосферах и средах с воздействием солевого тумана. Внутренняя компоновка тщательно продумана для обеспечения естественной
конвекции, что гарантирует поддержание автоматических выключателей и управляющей логики в оптимальном температурном диапазоне даже при полной нагрузке 315 А.
Прозрачные поликарбонатные защитные экраны закрывают участки оголённых шин, обеспечивая дополнительный уровень безопасности для операторов во время плановых
осмотров. Компактные габариты позволяют гибко размещать устройство в стеснённых электрощитовых помещениях без потери пространства для монтажа кабелей.
Соответствие:
Система спроектирована строго в соответствии с международным стандартом IEC 60947-6-1 для оборудования многофункционального переключения питания.
каждое устройство проходит строгие испытания на электрическую прочность изоляции и проверку последовательности операций перед отгрузкой, чтобы гарантировать отсутствие отказов.

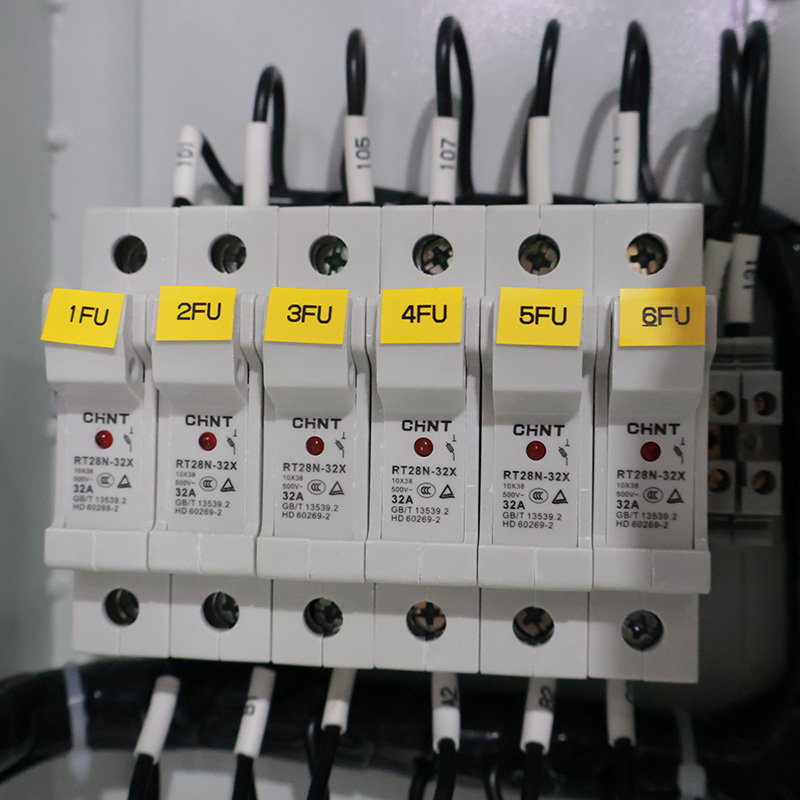

производительность. Проводка выполнена с использованием огнестойких кабелей, устойчивых к высоким температурам, с чёткой маркировкой промышленными термоусадочными кембриками
для обеспечения долгосрочной прослеживаемости. Точки заземления расположены стратегически так, чтобы обеспечить надёжное соединение всего шасси, что эффективно
снижает электромагнитные помехи и защищает чувствительную периферийную электронику от возможных бросков напряжения или неисправностей в цепи заземления.
Основные преимущества
Точная логика переключения
Автоматический контроллер исключает человеческий фактор, управляя последовательностью переключения с точностью до миллисекунды, предотвращая расхождения по фазе
и защищая чувствительные двигатели или цифровые устройства от нестабильного напряжения во время переключения источников питания.
Усовершенствованная защита от неисправностей
Благодаря интеграции автоматических выключателей с высокой отключающей способностью (MCCB) панель обеспечивает надёжную защиту от катастрофических электрических неисправностей, изолируя повреждённые участки цепи
для предотвращения масштабного повреждения оборудования или возникновения пожароопасных ситуаций.
Операционная прозрачность
Интерфейс, расположенный спереди, обеспечивает полный обзор состояния системы и отображает статус активного источника, распределение нагрузки,
а также историю неисправностей, что значительно упрощает диагностику и планирование профилактического технического обслуживания.
Гибкая архитектура
Модульная внутренняя конструкция обеспечивает простую интеграцию с внешними системами управления зданием (BMS) или платформами удалённого мониторинга
по интерфейсу RS485, предоставляя управляющим персоналом объектов возможность осуществлять контроль за сетью распределения электроэнергии в режиме реального времени из любого места.
Параметры
Особенность |
Детали спецификации |
Номинальный ток (In) |
315A |
Номинальное напряжение (Un) |
400 В / 415 В переменного тока |
Фаза / частота |
3 фазы / 50–60 Гц |
Время переключения |
< 2 секунды (регулируемо) |
Защитный рейтинг |
IP54 (стандартно) / IP65 (опционально) |
Модель контроллера |
Серия SmartGen ATS |
Защита цепей |

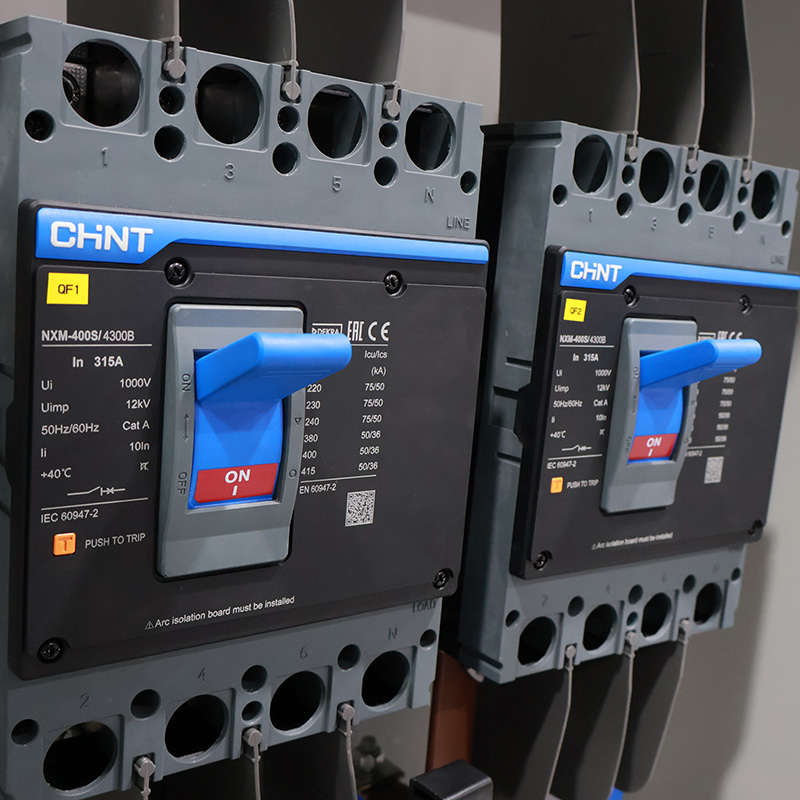

Два автоматических выключателя CHNT NXM-400S |
Материал шкафа |
холоднокатаная сталь толщиной 1,5 мм / 2,0 мм |
Сценарии применения
Критическая инфраструктура и Телекоммуникации
В центрах обработки данных и сотовых базовых станциях обеспечение бесперебойной работы является обязательным требованием. Данная панель гарантирует, что при колебаниях в основной электросети
система немедленно переключится на резервные аккумуляторы или дизель-генераторы, предотвращая потерю данных и сбои в системах связи. Быстрое
время отклика критически важно для сохранения целостности облачных серверов и международных узлов связи.
Промышленное производство и Логистика
Тяжёлые машины и автоматизированные сборочные линии требуют стабильного трёхфазного электропитания, чтобы избежать дорогостоящих остановок в середине производственного цикла. Данный шкаф управляет
высокотоковыми нагрузками промышленных цехов, обеспечивая непрерывность производства даже в регионах со слабой и нестабильной инфраструктурой энергоснабжения.
Он эффективно справляется с высокими пусковыми токами, характерными для крупных промышленных электродвигателей и систем отопления, вентиляции и кондиционирования воздуха (HVAC).
Возобновляемая энергия и Микросети
Будучи ключевым интерфейсом для объектов, готовых к интеграции солнечных электростанций, панель интеллектуально управляет потоком электроэнергии между фотоэлектрическими массивами и сетью общего пользования. Она отдаёт приоритет
потребление зеленой энергии при одновременном бесперебойном автоматическом переключении объекта на питание от централизованной электросети в периоды низкой инсоляции или разрядки аккумуляторов,
оптимизируя затраты на энергию без ущерба для надежности.
Медицинское обслуживание и Сфера гостеприимства
Для больниц и крупных коммерческих комплексов непрерывность электроснабжения является вопросом безопасности и качества обслуживания. Щит автоматического ввода резерва (АВР) обеспечивает
надежную защиту систем жизнеобеспечения, аварийного освещения и климат-контроля, предоставляя спокойствие как эксплуатирующей организации, так и посетителям объекта
благодаря полностью автоматизированным возможностям высокоскоростного реагирования. Он соответствует строгим требованиям, предъявляемым к аварийным системам электроснабжения в общественных зданиях с высокой степенью заполняемости,
в том числе в зданиях с массовым пребыванием людей.
