نظرة عامة
تُشكّل خزانة مفتاح التحويل الآلي ثلاثي الطور مركز الذكاء المركزي لشبكات الطاقة المعقدة، وتؤدي وظيفتها بكفاءة
كجسرٍ يربط بين شبكات المرافق العامة ومصادر الطاقة الاحتياطية في حالات الطوارئ. وقد صُمّمت لوحة مفتاح التحويل الآلي (ATS) هذه لتطبيقات المولدات الاحتياطية بحيث تتمكن من
كشف التقلبات في الجهد الكهربائي أو انقطاع التيار الكهربائي بالكامل فور حدوثها، مما يُفعّل عملية تحويل سريعة للحفاظ على استقرار النظام. وبما يتجاوز الوظيفة البسيطة
التشغيل والإيقاف، للوحدة، فإنها تعمل كمحطة كاملة لمعدات التبديل الخاصة بأنظمة الطاقة الشمسية الكهروضوئية (PV)، وهي قادرة على إعطاء الأولوية للطاقة المتجددة
المدخلات مع الحفاظ في الوقت نفسه على اتصال آمن ومضمون بالخط التقليدي لشبكة المرافق العامة. وباحتوائها على جميع دوائر الحماية والمنطق التحكمي الضرورية داخل
أ غلاف واحد معزَّز، فإنها تلغي الحاجة إلى مكونات منفصلة، وتوفّر حلاً موحَّداً وخاضعاً لاختبارات المصنع مسبقاً، ما يؤدي إلى
اختصار وقت التركيب في الموقع وتخفيض احتمال الأخطاء في التوصيلات الكهربائية في البيئات الصناعية الصعبة عبر مختلف الأسواق العالمية.
المكونات الأساسية والميزات

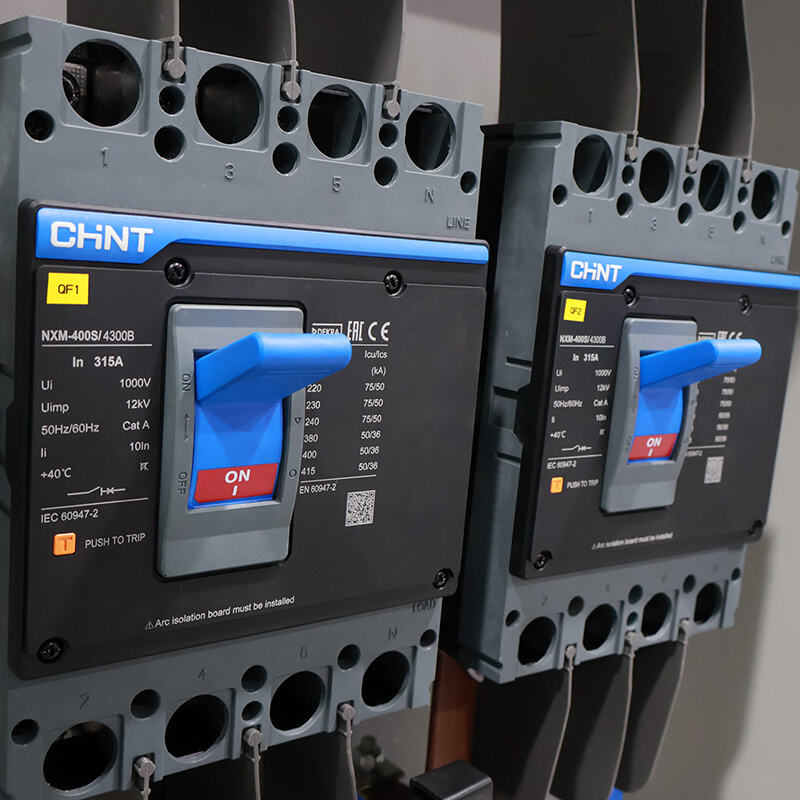

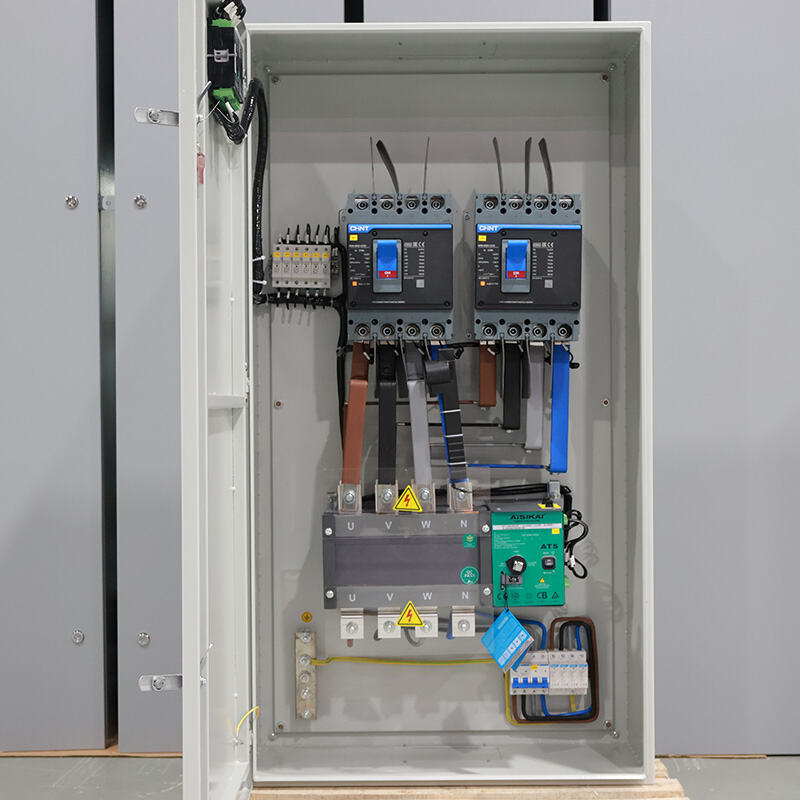

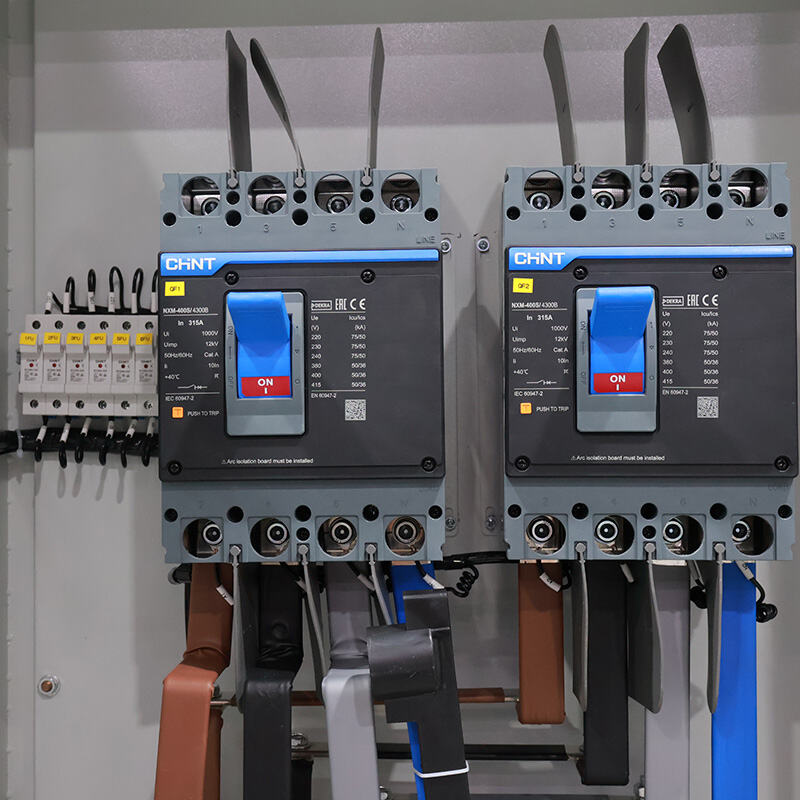

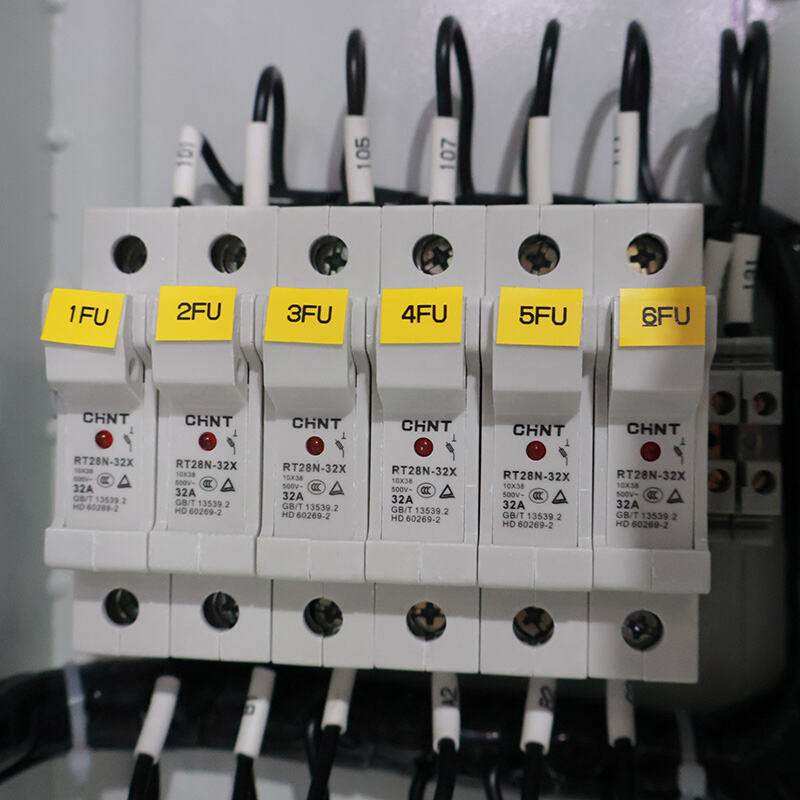

في قلب التجميع هو لوحة ATS الصناعية مع حماية MCCB، وتضم مقطعين دائرة حالة صب مزدوجة التي
حماية النظام من الإفراط في الحمل والانقطاع القصير. هذه المكابح ميكانيكيا وكهربائيا متداخلة إلى منع
الإغلاق في وقت واحد ، ضمان العزل الكامل بين مصدرين للطاقة. مجلس توزيع ATS المتكامل يستخدم

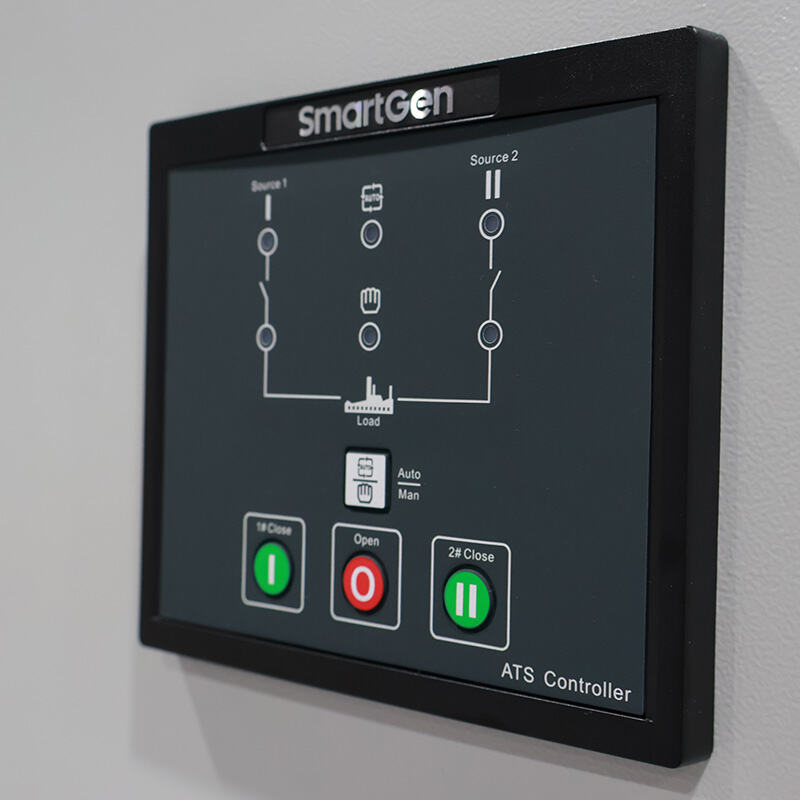

جهاز تحكم SmartGen مخصص يراقب في الوقت الحقيقي المعلمات الكهربائية عبر جميع المراحل الثلاثة. عندما يفشل المصدر الأساسي
يقوم جهاز التحكم بإرسال إشارة بدء إلى المصدر الثانوي ويقوم بتنفيذ النقل بمجرد اكتشاف طاقة ثابتة. سلكية عالية
أشرطة الحافلات النحاسية والكتل النهائية المتخصصة تسهل إدارة الكابلات الآمنة لقدرة الحمل 315A. علاوة على ذلك،

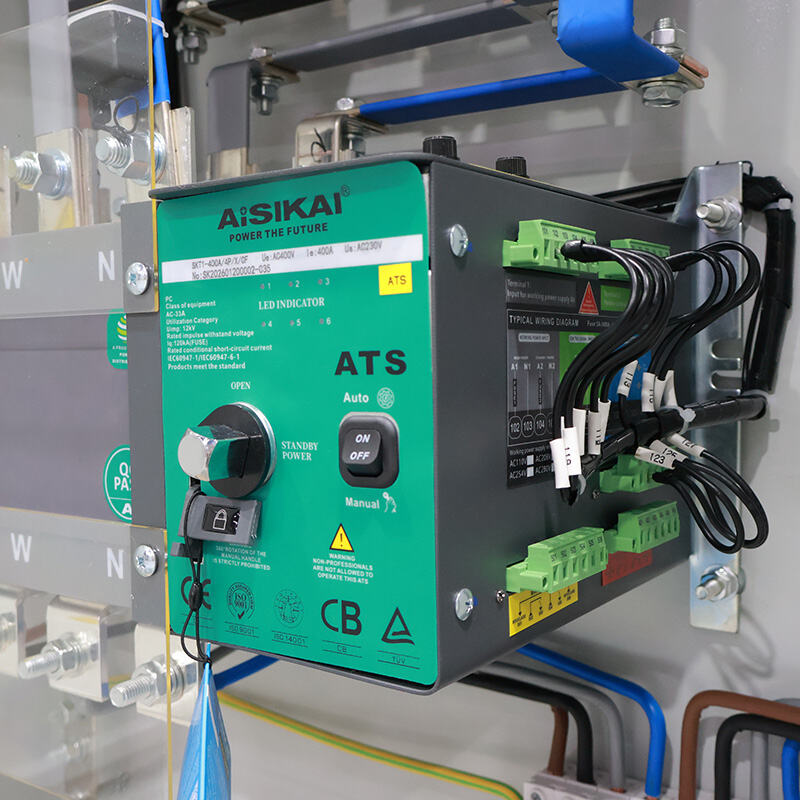

تتضمن قواعد السلامة في المباني التجارية مقبض تشغيل يدوي طارئ و واجهة بصرية ,
السماح الفنيين لأداء الصيانة أو الطوارئ التبديل اليدوي في حين تلقي ردود فعل حالة واضحة من خلال المتكامل
محاكاة LED مؤشرات تشمل مخططًا وعرضًا رقميًّا لمراقبة حالة التشغيل على مدار ٢٤ ساعة يوميًّا.
التصميم والامتثال
التصميم:

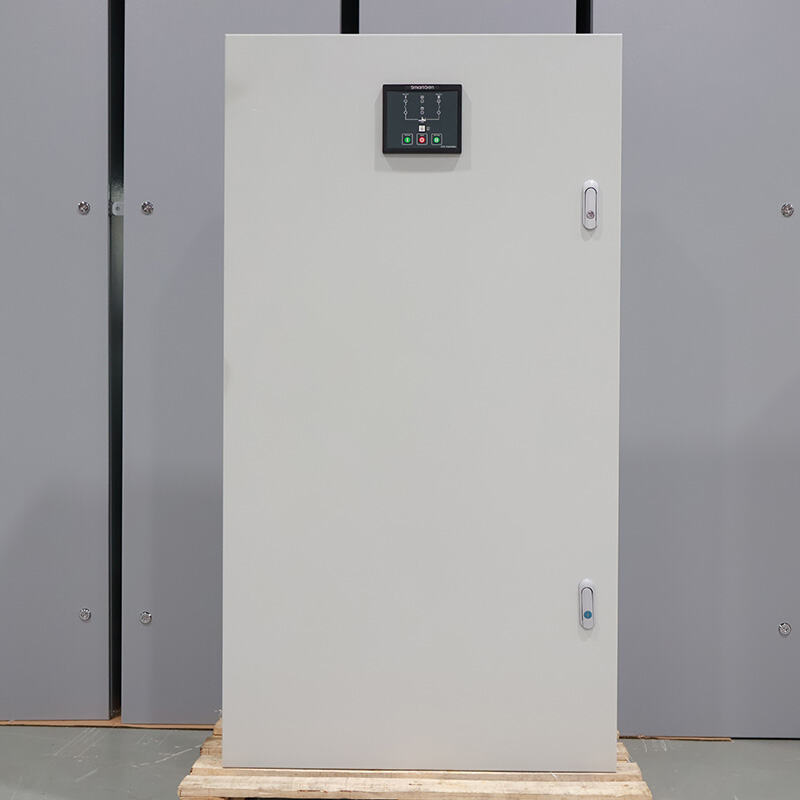

الغلاف مصنوع من فولاذ مدرفل على البارد عالي السُمك، ومعالَج بطبقة مسحوقية مقاومة للتآكل لتحمل
البيئات الصناعية القاسية وبيئات رش الملح. وتتم تنظيم التخطيط الداخلي بدقة بالغة لتعزيز التهوية الطبيعية
بالتيارات الحرارية، مما يضمن بقاء القواطع والمنطق التحكُّمي ضمن نطاقات درجات الحرارة المثلى حتى عند الأحمال الكاملة البالغة ٣١٥ أمبير.

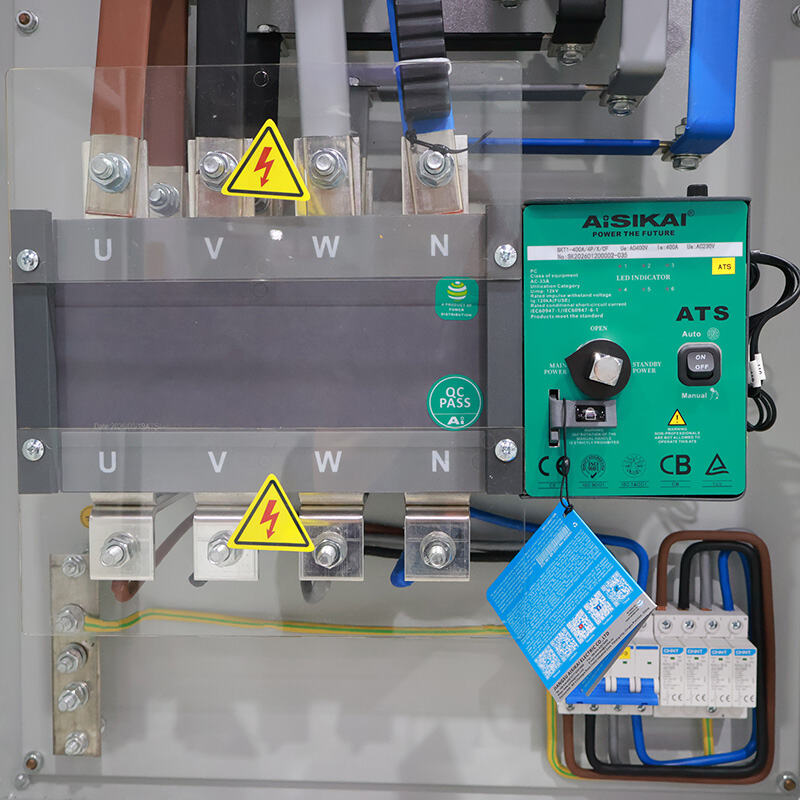

تغطي دروع من البولي كربونات الشفافة أجزاء الموصلات الحية (الباص بار)، لتوفير طبقة إضافية من السلامة للمُشغلين أثناء عمليات الفحص الروتيني.
وتسمح المساحة الصغيرة التي يشغلها النظام بتثبيته بمرونة في غرف الكهرباء الضيقة دون المساس بمساحات التوصيلات الكهربائية.
الامتثال:
صمِّم النظام وفقًا دقيقًا للمعايير الدولية IEC 60947-6-1 الخاصة بمعدات التحويل متعددة الوظائف.
ويخضع كل وحدة لاختبارات صارمة لمقاومة العزل الكهربائي والتحقق من تسلسل التشغيل قبل الشحن للتأكد من خلوها تمامًا من الأعطال.
الأداء. تستخدم الأسلاك كابلات مقاومة للهب وقادرة على تحمل درجات الحرارة العالية، ومُوسومة بوضوح باستخدام أنابيب انكماش حراري من الدرجة الصناعية.
لضمان إمكانية التتبع على المدى الطويل. وتوضع نقاط التأريض بشكل استراتيجي لضمان ربط الهيكل بالكامل، مما يقلل بشكل فعّال
من التداخل الكهرومغناطيسي ويحمي الإلكترونيات الحساسة الواقعة في المراحل اللاحقة من أحداث التيار الزائد أو أعطال التأريض.
المزايا الرئيسية
منطق التبديل الدقيق
ويزيل المتحكم الآلي خطأ الإنسان من خلال إدارة تسلسل الانتقال بدقة تصل إلى جزء من الألف من الثانية، ومنع عدم التزامن بين المراحل
ووقاية المحركات الحساسة أو الأجهزة الرقمية من تقلبات الجهد غير المستقر أثناء عمليات الانتقال بين المصادر.
حماية محسَّنة من الأعطال
وبدمج قواطع الدوائر الكهربائية الرئيسية (MCCBs) ذات القدرة العالية على قطع التيار، يوفّر اللوح حماية قوية ضد الأعطال الكهربائية الكارثية، مع عزل
أجزاء الدائرة المتضررة لمنع حدوث أضرار واسعة النطاق بالمعدات أو مخاطر نشوب الحرائق.
الشفافية التشغيلية
توفر واجهة التوصيل الأمامية نظرة شاملة على حالة النظام، وتعرض حالة المصدر النشط وتوزيع الحمل،
وتسجيل الأعطال السابقة، مما يبسّط بشكل كبير عملية استكشاف الأخطاء وإصلاحها وجدولة الصيانة الوقائية.
هندسة مرنة
يسمح التصميم الداخلي الوحدوي بسهولة دمجه مع أنظمة إدارة المباني الخارجية (BMS) أو منصات المراقبة عن بُعد
عبر اتصال RS485، ما يمنح مدراء المرافق تحكّماً فورياً في شبكة توزيع الطاقة الخاصة بهم من أي موقع.
المواصفات الفنية
المميزات |
تفاصيل المواصفات |
التيار المقنن (In) |
315A |
الجهد المقنن (Un) |
400 فولت / 415 فولت AC |
عدد الطورات / التردد |
ثلاثة أطوار / ٥٠–٦٠ هرتز |
وقت التبديل |
أقل من ثانيتين (قابل للضبط) |
تصنيف الحماية |
IP54 (قياسي) / IP65 (اختياري) |
نموذج متحكم |
سلسلة SmartGen ATS |
حماية الدائرة |
مفتاحان تلقائيان للتحكم في الدوائر الكهربائية من طراز CHNT NXM-400S |
مادة الخزانة |
فولاذ مدرفل على البارد بسماكة ١٫٥ مم/٢٫٠ مم |
سيناريوهات التطبيق
بنية تحتية حيوية و الاتصالات
في مراكز البيانات ومحطات القواعد الخلوية، يُعد الحفاظ على استمرارية التشغيل أمرًا لا يمكن التنازل عنه. ويضمن هذا اللوح أنه عند تذبذب الشبكة الرئيسية،
يتم تحويل النظام فورًا إلى البطاريات الاحتياطية أو المولدات الديزل، مما يمنع فقدان البيانات وانقطاع الاتصالات. وتُعد سرعة
الاستجابة العالية أمرًا بالغ الأهمية للحفاظ على سلامة خوادم السحابة ومراكز الاتصالات الدولية.
التصنيع الصناعي و اللوجستيات
تتطلب الآلات الثقيلة وخطوط التجميع الآلية طاقة ثلاثية الطور مستقرة لتجنب إيقاف العمليات بشكل مفاجئ أثناء الدورة الإنتاجية، وهو ما قد يؤدي إلى خسائر مالية كبيرة. ويدير هذا الخزانة
الطلبات العالية للتيار في أرضيات المصانع، مما يضمن استمرارية الإنتاج حتى في المناطق التي تفتقر إلى بنية تحتية كهربائية مستقرة.
ويتعامل بكفاءة مع التيارات الأولية العالية الناتجة عادةً عن المحركات الصناعية الكبيرة وأنظمة التكييف والتهوية (HVAC).
الطاقة المتجددة و الشبكات الكهربائية الصغيرة
وبوصفه واجهة محورية للمنشآت الجاهزة للطاقة الشمسية، يدير اللوح تدفق الطاقة بين صفائف الألواح الكهروضوئية (PV) والشبكة الكهربائية العامة بشكل ذكي. ويُعطي الأولوية
استهلاك الطاقة الخضراء مع ضمان عودة المنشأة إلى شبكة الكهرباء تلقائيًّا وبسلاسة خلال فترات الإشعاع المنخفض أو نفاد شحنة البطارية،
وتحسين تكاليف الطاقة دون التأثير على موثوقية التغذية الكهربائية.
الرعاية الصحية و خدمات الضيافة
وبالنسبة للمستشفيات والمرافق التجارية الكبيرة، فإن استمرارية التغذية الكهربائية تُعَدُّ مسألة تتعلق بالسلامة وجودة الخدمة. وتوفّر خزانة نظام التحويل الآلي (ATS) وسيلة
موثوقة لضمان التشغيل الآمن لأنظمة دعم الحياة والإضاءة الطارئة وأنظمة التحكم في المناخ، ما يمنح طمأنينةً كاملةً لكلٍّ من مشغِّلي المنشأة والمستفيدين منها
من خلال قدرتها العالية على الاستجابة التلقائية الفورية. وهي تتوافق مع المتطلبات الصارمة المفروضة على أنظمة الطاقة الطارئة في المباني العامة ذات الكثافة السكانية العالية،
مثل المطارات ومراكز التسوق والمستشفيات.
