Přehled
Třífázový automatický přepínač napájení slouží jako centrální inteligentní centrum pro složité sítě napájení a efektivně
napojuje rozvodné sítě a záložní zdroje napájení v nouzových situacích. Tento panel automatického přepínače napájení (ATS) pro záložní generátory je navržen tak, aby
okamžitě detekoval kolísání napětí nebo úplné výpadky napájení a spustil rychlý přepínací proces za účelu udržení stabilitu systému. Kromě jednoduchého
spínání zařízení funguje jako komplexní rozvaděč pro fotovoltaické (FV) elektrárny, který dokáže upřednostňovat obnovitelné zdroje energie
vstupy a zároveň zajišťuje bezpečné záložní napojení na tradiční rozvodní síť. Umístěním veškeré nutné ochranné a řídicí logiky do
a jediné, zpevněné skříně eliminuje potřebu rozptýlených komponentů a poskytuje optimalizované, továrně otestované řešení, které
zkracuje dobu montáže na místě a snižuje riziko chyb při zapojování v náročných průmyslových prostředích po celém světě.
Základní součásti a funkce

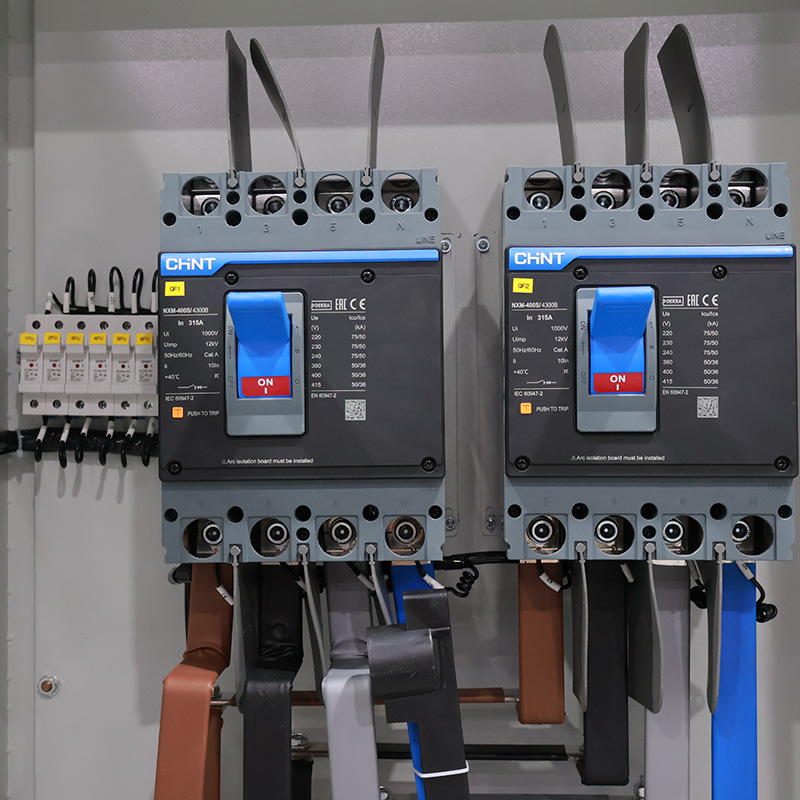

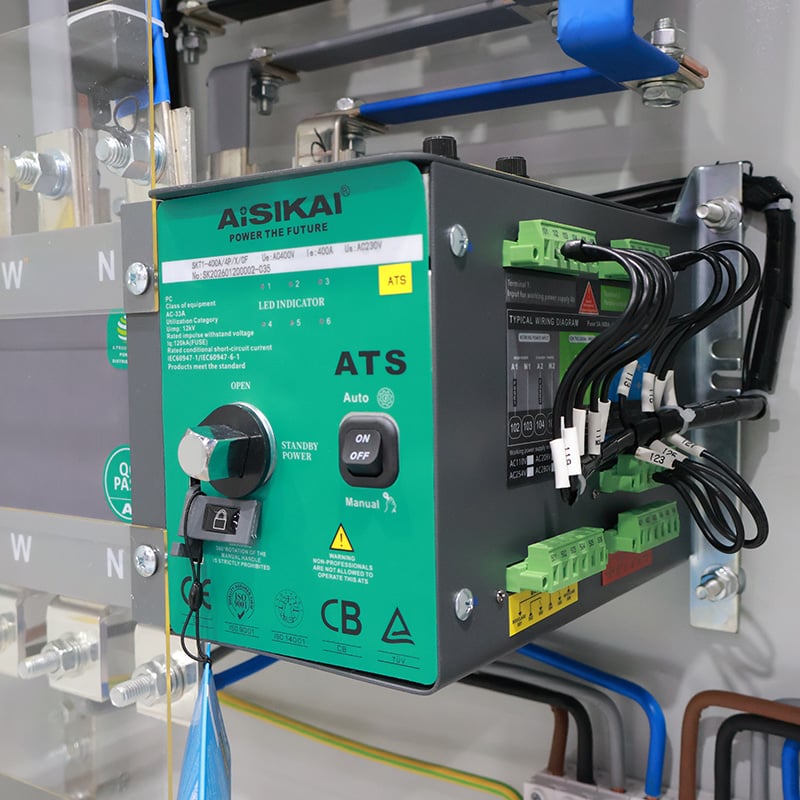

V srdci je průmyslový panel ATS s ochranou MCCB, který obsahuje dvojitý tvarovaný případ přerušovačů, které
chránit systém před přetížením a zkratem. Tyto přerušovače jsou mechanicky a elektricky propojeny předcházet
současné uzavření , zajišťující úplnou izolaci mezi oběma zdroji energie. Integrovaná distribuční rada ATS využívá

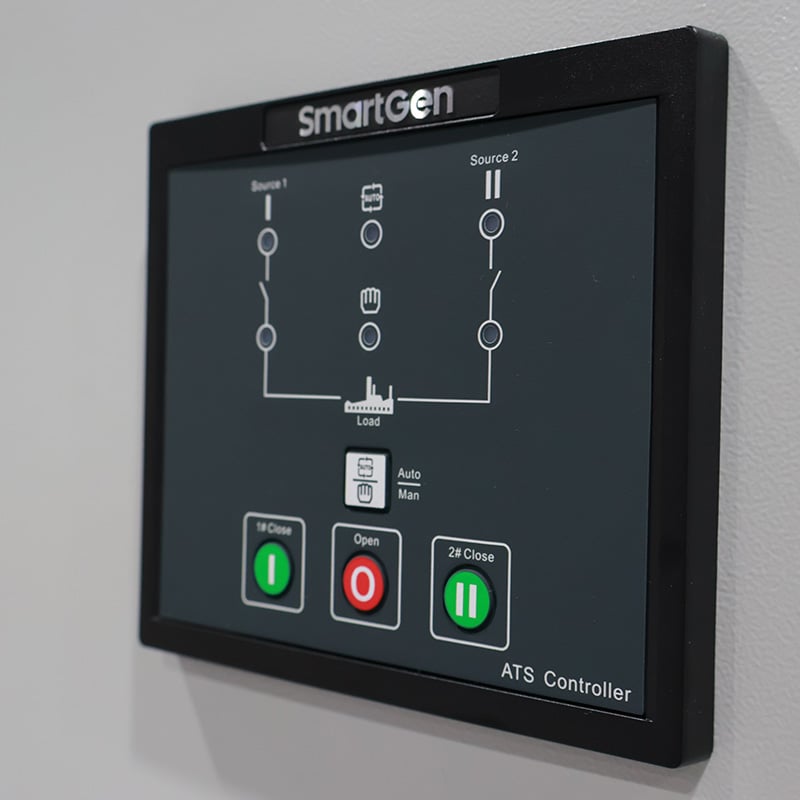

specializovaný SmartGen ovladač, který monitoruje elektrické parametry ve skutečném čase ve všech třech fázích. Když primární zdroj selže,
řidič vysílá startovací signál do sekundárního zdroje a provádí přenos, jakmile je detekován stabilní výkon. Vysoká vodivost
měděné šňůry a specializované koncové bloky usnadňují bezpečnou správu kabelů pro nosnost 315A. Kromě toho, Dual
Kontrolní skříňka pro bezpečnost komerčních budov obsahuje ruční ovládací páka pro ruční zásah a vizuální rozhraní ,
povolení technické pracovníky pro provádění údržby nebo nouzového ručního přepínání při současném získávání jasného zpětného odkazu o stavu prostřednictvím integrovaného
LED simulace diagramy a digitální displeje, které sledují provozní stav 24/7.
Návrh a soulad
Design:
Kryt je vyroben z tlustostěnného za studena válcovaného ocelového plechu, který je potažen protikorozním práškovým nátěrem pro odolnost vůči
náročným průmyslovým prostředím a prostředí s mořskou mlhou. Vnitřní uspořádání je pečlivě navrženo tak, aby podporovalo přirozenou
konvekci a zajistilo, že jističe a řídicí logika zůstanou v optimálních teplotních rozsazích i při plném zatížení 315 A.
Průhledné polycarbonátové kryty zakrývají živé sběrnice, čímž poskytují dodatečnou úroveň bezpečnosti pro obsluhu během rutinních
kontrol. Kompaktní rozměry umožňují flexibilní instalaci v úzkých elektrických místnostech bez ohrožení prostoru pro zapojení.
Soulad:
Systém je navržen přesně podle mezinárodních norem IEC 60947-6-1 pro přepínací zařízení s více funkcemi.
každá jednotka je před expedicí podrobena důkladnému testování dielektrické pevnosti a ověření posloupnosti funkcí, aby byla zaručena nulová poruchovost.
výkon. Vedení využívá kabely odolné proti plamenům a odolné vysokým teplotám, jasně označené průmyslovými teplosmrštitelnými značkami
pro dlouhodobou sledovatelnost. Uzemňovací body jsou strategicky umístěny tak, aby byl celý podvozek spojen, čímž se účinně
potlačují elektromagnetické rušení a chrání citlivou následnou elektroniku před možnými přepěťovými jevy nebo poruchami uzemnění.
Hlavní výhody
Přesná logika spínání
Automatický řídicí systém eliminuje lidskou chybu tím, že řídí posloupnost přepínání s přesností na milisekundy, čímž zabrání rozdílům ve fázi
a chrání citlivé motory nebo digitální hardwarové komponenty před nestabilním napětím během přepínání zdrojů.
Vylepšená ochrana před poruchami
Integrací jističů MCCB s vysokou zkratovou odolností poskytuje rozvaděč robustní ochranu proti katastrofálním elektrickým poruchám a izoluje
poškozené úseky obvodu, aby se zabránilo rozsáhlému poškození zařízení nebo požárním rizikům.
Provozní transparentnost
Přední panel rozhraní poskytuje komplexní přehled o stavu systému, zobrazuje stav aktivního zdroje, rozdělení zátěže,
a historii poruch, což výrazně zjednodušuje odstraňování závad a plánování preventivní údržby.
Všestranná architektura
Modulární vnitřní konstrukce umožňuje snadnou integraci se systémy pro správu budov (BMS) nebo s platformami pro dálkový monitoring
pomocí komunikace RS485, čímž správcům zařízení poskytuje reálný časový přehled a řízení jejich sítě distribuce elektrické energie z jakéhokoli místa.
Parametr
Funkce |
Detaily specifikace |
Názovový proud (v) |
315A |
Jmenovité napětí (Un) |
400 V / 415 V střídavého proudu |
Fáze / frekvence |
3 fáze / 50–60 Hz |
Čas přepínání |
< 2 sekundy (nastavitelné) |
Stupňování ochrany |
IP54 (standardní) / IP65 (volitelné) |
Model řídícího zařízení |
Inteligentní generátorová řada ATS |
Ochrana obvodu |
Dva jističe CHNT NXM-400S pro motorové spouštěče |
Materiál skříně |
studeně válcovaná ocel tloušťky 1,5 mm / 2,0 mm |
Scénáře aplikací
Kritická infrastruktura a Telekomunikace
V datových centrech a mobilních základnových stanicích je zachování provozu nepodmíněně nutné. Tento rozváděč zajišťuje, že v případě kolísání hlavní sítě
systém okamžitě přepne na záložní baterie nebo dieselové generátory, čímž se zabrání ztrátě dat a komunikačním výpadkům. Rychlost
reakce je kritická pro udržení integrity cloudových serverů a mezinárodních komunikačních center.
Průmyslová výroba a Logistika
Těžké stroje a automatické montážní linky vyžadují stabilní třífázové napájení, aby nedošlo k nákladným výpadkům v průběhu výrobního cyklu. Tato rozváděčová skříň řídí
vysokoproudové požadavky výrobních prostorů a zajišťuje, že výroba zůstává nepřetržitá i v oblastech s nestabilní veřejnou infrastrukturou.
Efektivně zvládá vysoké náběhové proudy typické pro velké průmyslové motory a systémy VZT.
Obnovitelná energie a Mikrosítě
Jako klíčové rozhraní pro zařízení připravená na solární energii tento rozváděč inteligentně řídí tok mezi fotovoltaickými panely a veřejnou sítí. Upřednostňuje
spotřebu zelené energie při zároveň bezproblémovém přepnutí zařízení na síťový proud v obdobích nízkého osvětlení nebo vybití baterií,
optimalizuje náklady na energii bez ohledu na spolehlivost.
Zdravotní péče a Služby v oblasti ubytování
Pro nemocnice a velké komerční komplexy je nepřetržitost napájení otázkou bezpečnosti a kvality služeb. Přepínací rozvaděč ATS poskytuje
spolehlivou záložní funkci pro systémy životní podpory, nouzové osvětlení a klimatizaci, čímž zajišťuje klid a jistotu jak provozovatelům zařízení, tak i uživatelům
díky plně automatickým funkcím s vysokou rychlostí odezvy. Splňuje přísné požadavky na nouzové napájecí systémy v veřejných budovách s vysokou návštěvností
budovách.
