Přehled
Toto specializované řešení pro řízení motoru je odborně navrženo tak, aby dokonale doplňovalo jakýkoli stávající systém měkkého startu a transformovalo jej
z pouhého startovacího mechanismu na kompletní a robustní jednotku pro správu motoru. Působí primárně jako přechodová skříň měkkého startu trojúhelník a přesně řídí fáze vysokoproudého spínání spojené s přechodem na provoz plným napětím. Zásadním způsobem poskytuje
robustní a spolehlivou ochranu obvodu – včetně komplexní ochrany proti přetížení a
ochrany proti zkratu – která může samotnému softstartéru chybět. Panel je dodáván včetně všech nezbytných vnitřních komponent a ovládacích prvků umístěných na čelním panelu pro místní ovládání a klíčové sledování stavu panel dorazí včetně všech potřebných vnitřních komponent a ovládacích prvků na čelním panelu pro místní ovládání a klíčové monitorování stavu
monitoring. Vyvinut jako odolná průmyslová elektrická řídicí skříň je navržena tak, aby
je navržena tak, aby optimalizujte provozní životní cyklus a energetickou účinnost
vašich náročných aplikací řídicího panelu vysokého proudu, a to při přísném dodržování přísných mezinárodních bezpečnostních norem a
provozních sekvencí.
Základní součásti a funkce

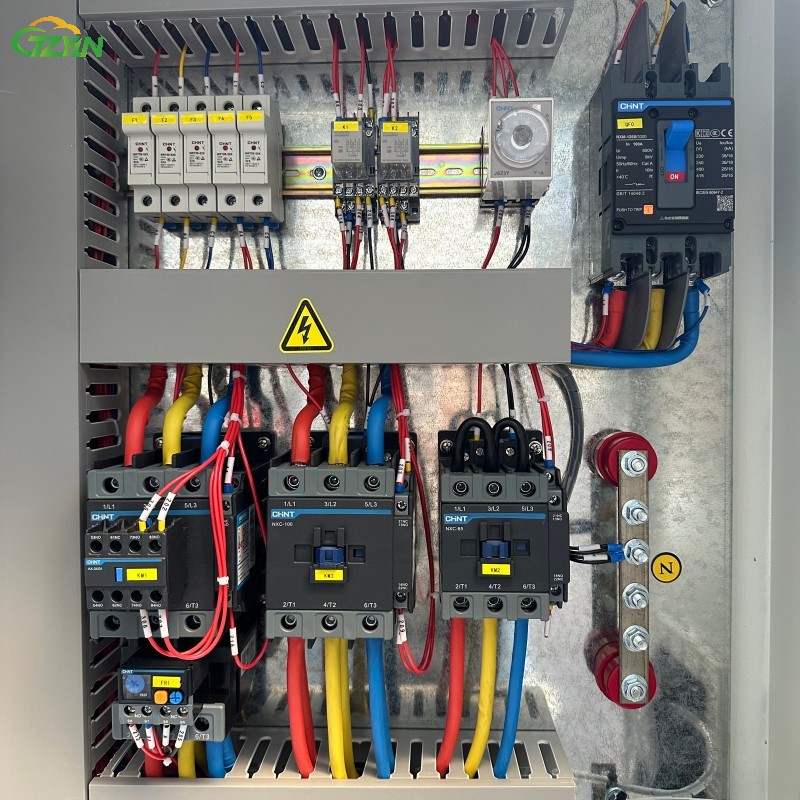

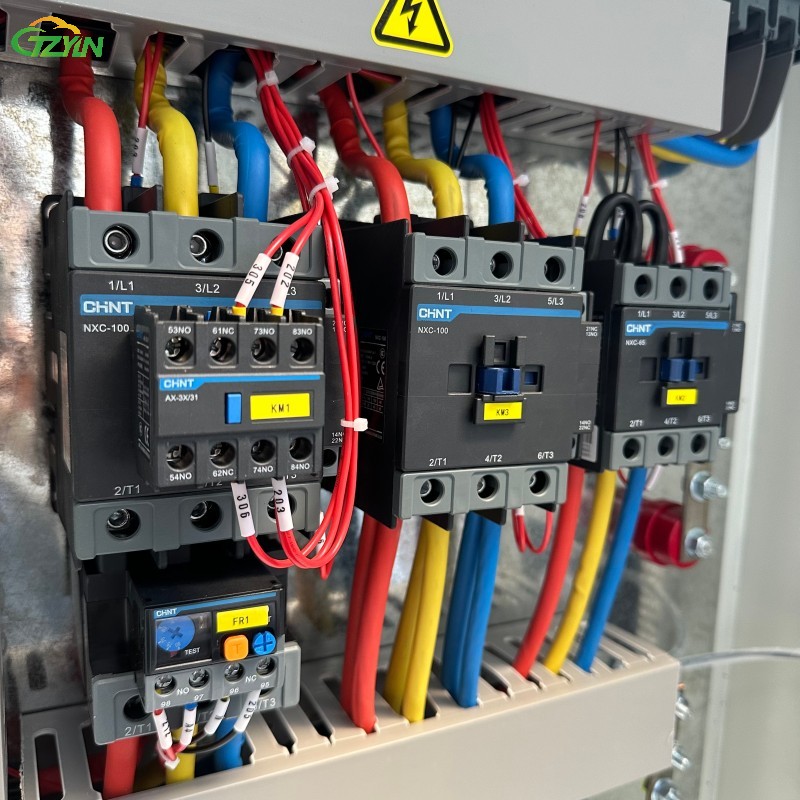

Provozní jádro tohoto robustního rozvaděče řízení čerpadlového motoru je postaveno na průmyslových výkonových stykačích (KM1, KM2, KM3), které
jsou jsou pečlivě nakonfigurovány pro vysokoproudé požadavky hvězda-trojúhelník. Kritická bezpečnost motoru je zajištěna vysoce spolehlivým
tepelný Relé ochrany proti přetížení (FR1) integrovaným ve směru toku proudu, které chrání vinutí motoru před dlouhodobým přetížením proudem.
Zajišťuje první úroveň ochrany, integrovaný hlavní jistič (QFO) poskytuje základní ochranu proti zkratu a slouží jako
hlavní zámek odpojovací prvek napájení . Řídicí logika a časování jsou přesně řízeny pomocnými relé (K1, K2) a specializovaným
časovacím relé (JSZ3Y). Toto sofistikované uspořádání zajišťuje přesnou, sekvenční a časově řízenou spínací posloupnost ze
počáteční hvězdicové (Wye) konfigurace do konečného běžného stavu v zapojení do trojúhelníku ihned po dokončení jemného rozběhu. Tento inženýrsky navržený přechod
zajišťuje, že motor přechází plynule a bezpečně , i za zatížení velkými zátěžemi. Pro interakci s uživatelem je čelní panel
vybaven třípolohovým voličem přepínač (VYP/Ručně/Auto), odolná tlačítka Start/Stop a jasné vizuální indikátory (Běží, Porucha,
Alarm nízké hladiny vody), což dává komplexní a vysoce účinnou místní ovládací stanici.
Návrh a soulad
Design:

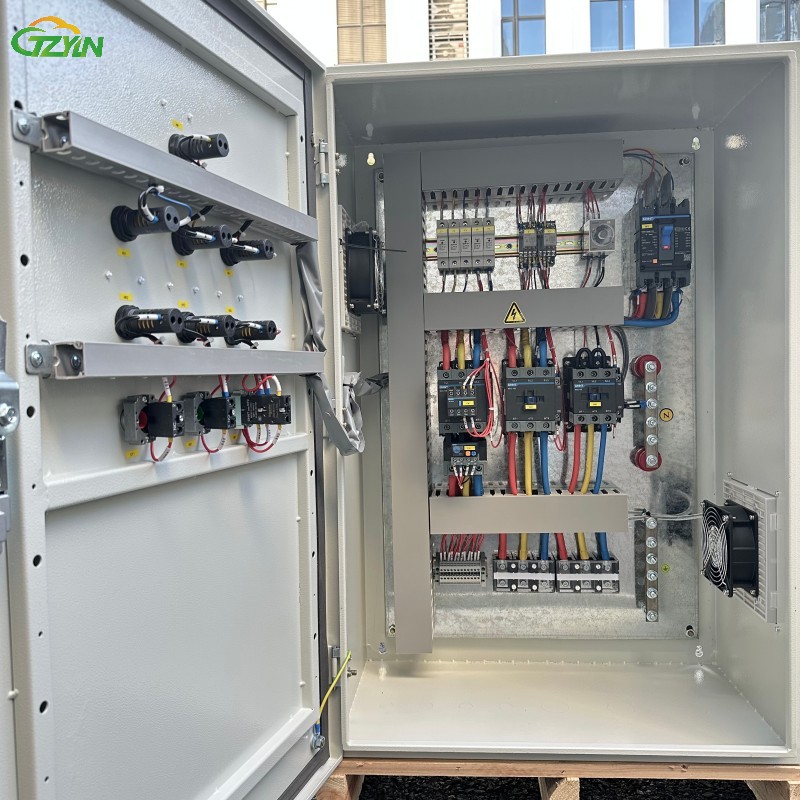

Skříň této desky spouštěče trojfázového motoru je vyrobena z tlustostěnného, odolného materiálu, který nabízí vynikající ochranu
před v průmyslových prostředích. Je vybavena účinným vnitřním chladicím systémem, včetně dvou ventilátorů, které odvádějí teplo a
zachovávají integritu součástek, což je nezbytné pro aplikace rozváděčů řízení motoru s vysokým proudem. uvnitř jsou silové vodiče jasně barevně kódovány
(červená, žlutá, modrá pro fáze, Černá pro řízení) a pečlivě vedené na lištách DIN a sběrnicích. Všechny svorky jsou jasně označené, což usnadňuje
rychlá instalace a údržba. návrh důsledně odděluje dráhy napájecích a řídicích kabelů za účelem minimalizace elektromagnetické
interference (EMI) a zvýšení provozní spolehlivosti.
Soulad:
Řídicí skříň využívá certifikované, celosvětově uznávané komponenty od renomovaných výrobců, jako je CHINT (jistič NXM, stykače NXC),
zajištění vyhovuje mezinárodním bezpečnostním a výkonnostním normám (např. IEC/EN normy). Mezi klíčové bezpečnostní prvky patří
hlavní odpojovač a integrovaná tepelná reléová ochrana, která je nezbytná pro prevenci poškození motoru způsobeného dlouhodobým přetížením
nebo výpadkem fáze – nepostradatelná funkce každé profesionální řídicí skříně napájení. Dále doplňuje uzemňovací bod umístěný na dvířkách skříně, což zdůrazňuje dodržování
bezpečnostních norem k zemnícím předpisům pro bezpečnost personálu a zařízení.
 |
 |
 |
Hlavní výhody
Vylepšená ochrana a prodloužená životnost motoru
Kombinace možnosti postupného rozběhu měkkého startéru a přesného přepnutí hvězda-trojúhelník u této desky minimalizuje elektrické a mechanické
zatížení motoru a připojeného zařízení. Integrovaný panel tepelné ochrany proti přetížení a hlavní jistič zajišťují dvojité zabezpečení
proti poruchám, výrazně prodlužují životnost vašich motorů a snižují neplánované výpadky, což tento systém činí spolehlivým řešením 3 fáze
řídicí skříň pro motor.
Optimalizované správy energie
Tím, že umožňuje přechod z vysokého náběhového proudu běžného startu hvězda-trojúhelník na plynulý měkký start, následovaný efektivním provozem ve spojení trojúhelník
během chodu, deska přispívá ke snížení poplatků za špičkový odběr a zlepšuje účiník během startovacího cyklu. Tato inteligentní distribuce energie
sCHOPNOST činí z ní nákladově efektivní alternativu k použití výhradně startéru na plné napětí.
Rozvržená operace a údržba
Panel řízení motoru se spínáním hvězda-trojúhelník plně předzapojený dorazí připravený k připojení, což výrazně snižuje čas a složitost instalace na místě.
Přehledné označení, indikátory umístěné zepředu (Běží, Porucha, Alarm) a lokální ovládání Start/Stop usnadňují každodenní provoz a odstraňování závad. Panel
se sklopným vnitřním panelem umožňuje snadný přístup ke komponentám, což usnadňuje běžnou kontrolu a výměnu součástek.
Parametr
Vstupní napětí |
3 fáze, 380 V - 415 V AC |
Operační režim |
VYPNUTO / Ručně / Auto (externí PLC/vzdálený signál) |
Typ spouštěče |
Přepínání hvězda-trojúhelník (Y-Delta) |
Úroveň ochrany |
IP54 (přizpůsobitelné) |
Přizpůsobení |
Dostupné |
Frekvence |
50Hz / 60Hz |
Ochrana |
Krátké spojení (MCB/MCCB), tepelná ochrana proti přetížení (FR) |
Scénáře aplikací
Čerpací stanice a úprava vody
Tato robustní skříň řízení čerpadlového motoru je ideálně vhodná pro systémy s konstantním a proměnným tlakem, včetně městského vodovodu
dodávka, čištění odpadních vod a zavlažovací zařízení. V těchto aplikacích zajistí spouštěcí box s měkkým startem a přepínáním hvězda-trojúhelník plynulý start čerpadla,
předcházení jevy vodního rázu, které mohou poškozovat potrubí a mechanická těsnění. Indikátor poplachu při nízké hladině vody a bezpečnostní pojistky usnadňují
autonomní provoz a ochranu, což z něj činí spolehlivou součást kritické vodní infrastruktury.
VZT a velké ventilační systémy
U velkých komerčních a průmyslových systémů vytápění, ventilace a klimatizace (VZT) řídí panel zátěže s vysokou setrvačností, jako jsou například
velký ventilátorové motory a odstředivá chladiče. Použití měkkého startu a přechodu hvězda-trojúhelník snižuje mechanické namáhání řemenů, spojek, a
potrubí, zatímco integrovaný panel ochrany proti přetížení chrání před spálením motoru během nepřetržitého provozu při kolísajícím proudění vzduchu odolnost.
Dopravní a manipulační systémy
Při náročných operacích manipulace s materiálem, jako jsou dopravníky, drtiče a mixéry, je schopnost panelu zvládat vysoké proudy při spouštění
klíčová. Řízené rozběhnutí poskytované funkcí obcházejícího panelu měkkého startéru zabraňuje trhání, rozlitému materiálu a mechanickému
rázu, který může vést k předčasnému poškození zařízení. To je obzvláště důležité v těžebním průmyslu, zpracování kameniva a výrobě, kde prostoj
je nákladný.
Obecné průmyslové stroje
Panel řízení motoru s vysokým proudem lze nasadit u různých průmyslových strojů, včetně soustruhů, lisů a specializované výrobní
techniky. Každá aplikace využívající velký trojfázový asynchronní motor, zejména ty, které vyžadují snížený proud při zapnutí a spolehlivý, konzistentní
rozběhový točivý moment, profitovala by z integrované ochrany a přesných spínacích možností panelu, čímž se stává univerzálním řešením pro trojfázovou ovládací skříň.
