বিবরণ
এই বিশেষ মোটর নিয়ন্ত্রণ সমাধান বিশেষজ্ঞভাবে বিদ্যমান কোন নরম স্টার্টার সিস্টেম seamlessly পরিপূরক করার জন্য ডিজাইন করা হয়, এটি রূপান্তর
একটি সাধারণ স্টার্ট মেশিন থেকে একটি সম্পূর্ণ এবং শক্তিশালী মোটর ম্যানেজমেন্ট ইউনিট। প্রধানত একটি নরম স্টার্ট ডেল্টা ট্রানজিশন হিসাবে কাজ করে
এই বক্সটি উচ্চ-বৈদ্যুতিক স্যুইচিং ফেজগুলিকে সঠিকভাবে পরিচালনা করে যা পূর্ণ-ভোল্টেজ অপারেশনে রূপান্তরের সাথে যুক্ত। সমালোচনামূলকভাবে, এটি প্রদান করে
ব্যাপক ওভারলোড এবং শর্ট সার্কিট সুরক্ষা যার জন্য শুধু একটি নরম স্টার্টারই যথেষ্ট নয়। এই
প্যানেলটি স্থানীয় অপারেশনাল কমান্ড এবং গুরুত্বপূর্ণ স্থিতির জন্য প্রয়োজনীয় সমস্ত অভ্যন্তরীণ উপাদান এবং সামনের মাউন্ট করা নিয়ন্ত্রণ সহ আসে
পর্যবেক্ষণ। এটি একটি টেকসই শিল্প বৈদ্যুতিক নিয়ন্ত্রণ বাক্স হিসাবে নির্মিত, এটি ডিজাইন করা হয়েছে আপনার চাহিদামূলক হাই কারেন্ট মোটর কন্ট্রোল প্যানেল অ্যাপ্লিকেশনগুলির কার্যকরী জীবনকাল অপটিমাইজ করুন এবং শক্তি দক্ষতা
কঠোর আন্তর্জাতিক নিরাপত্তা মান এবং
কার্যকরী ধারাবাহিকতা প্রোটোকলগুলি কঠোরভাবে মেনে চলার সময়
মূল ঘটকা এবং বৈশিষ্ট্য

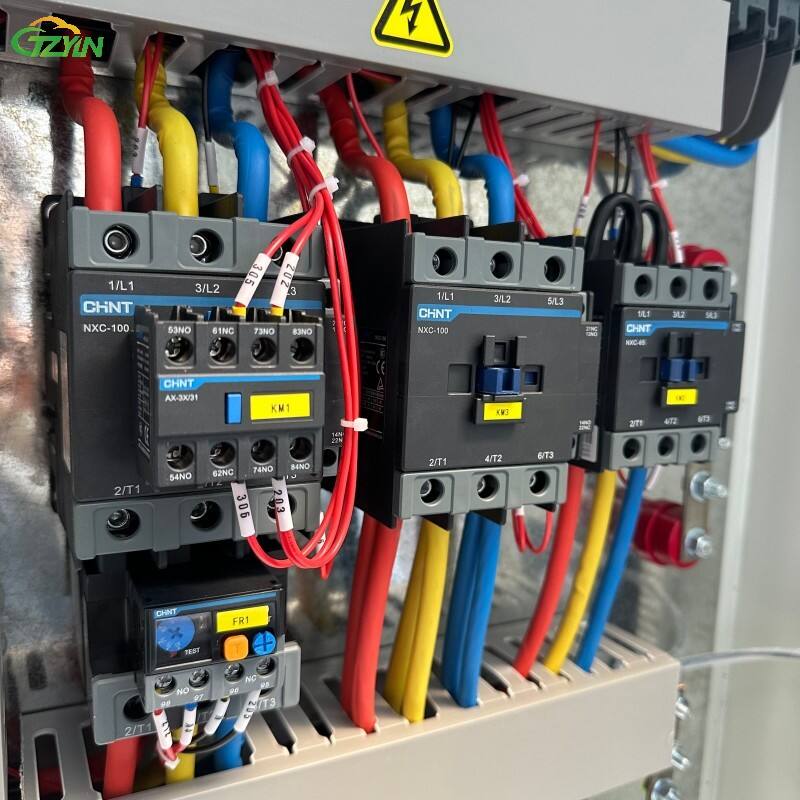

এই শক্তিশালী পাম্প মোটর কন্ট্রোল ক্যাবিনেটের কার্যকরী কেন্দ্রটি শিল্প-গ্রেড পাওয়ার কনটাক্টরগুলির (KM1, KM2, KM3) চারপাশে তৈরি করা হয়েছে যা
হয় স্টার-ডেল্টা অপারেশনের জন্য উচ্চ-কারেন্টের চাহিদা অনুযায়ী সতর্কতার সাথে কনফিগার করা হয়েছে। একটি অত্যন্ত নির্ভরযোগ্য
তাপীয় ওভারলোড প্রোটেকশন প্যানেল রিলে (FR1) ডাউনস্ট্রিমে সংযুক্ত থাকায় মোটরের কুণ্ডলীগুলিকে দীর্ঘস্থায়ী অতিরিক্ত কারেন্ট থেকে রক্ষা করা হয়।

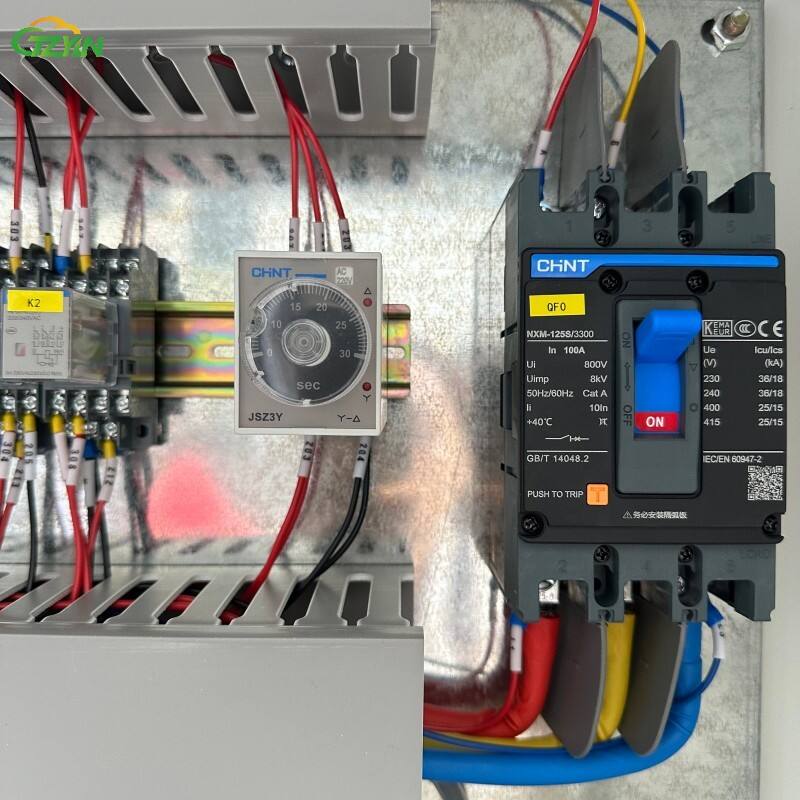

প্রথম স্তরের প্রতিরক্ষা প্রদান করে, অন্তর্ভুক্ত মেইন সার্কিট ব্রেকার (QFO) অপরিহার্য শর্ট-সার্কিট প্রোটেকশন প্রদান করে এবং
প্রাথমিক, লকযোগ্য পাওয়ার ডিসকানেক্ট হিসাবে কাজ করে . সহায়ক রিলে (K1, K2) এবং একটি নির্দিষ্ট দ্বারা নিয়ন্ত্রণ যুক্তি এবং সময়ক্রম সঠিকভাবে পরিচালিত হয়
সময়কাল রিলে (JSZ3Y)। এই জটিল ব্যবস্থা Star (Wye) কনফিগারেশন থেকে Delta চূড়ান্ত চলমান অবস্থায় সঠিক, ধারাবাহিক এবং সময়-নিয়ন্ত্রিত সুইচিং ক্রম নিশ্চিত করে
থেকে চূড়ান্ত Delta চলমান অবস্থায় নরম স্টার্ট র্যাম্প-আপ অনুসরণ করার পরে তাৎক্ষণিকভাবে। এই প্রকৌশলী রূপান্তর

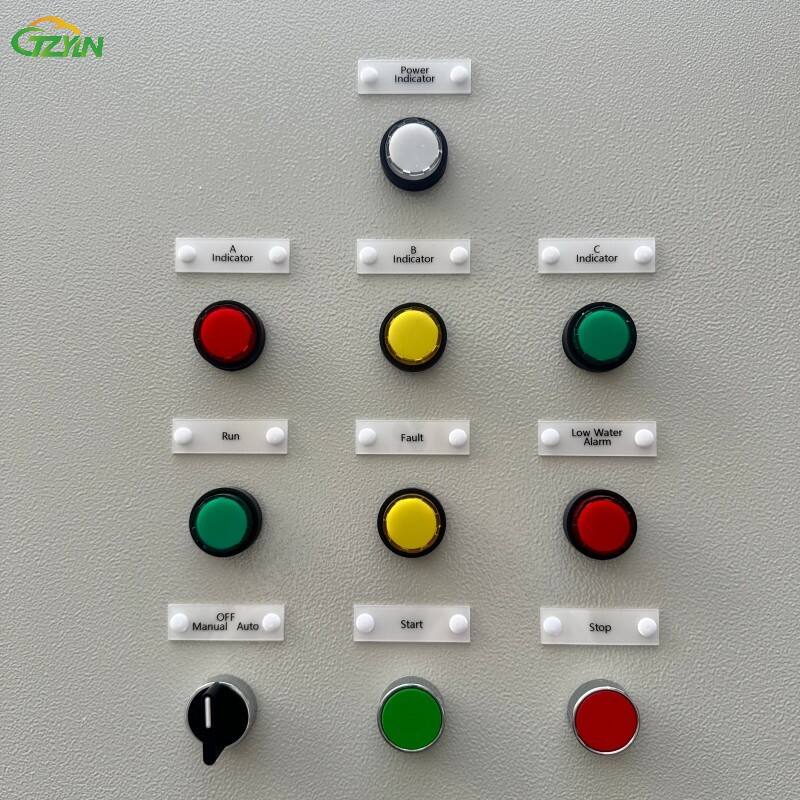

এটি নিশ্চিত করে যে মোটর রূপান্তর মসৃণভাবে এবং নিরাপদে , ভারী লোডের চাপের অধীনেও। ব্যবহারকারীর মিথস্ক্রিয়ার জন্য, সামনের প্যানেলটি
তিন-অবস্থান সিলেক্টর সুইচ (বন্ধ/ম্যানুয়াল/অটো), টেকসই স্টার্ট/স্টপ পুশবাটন এবং স্পষ্ট দৃশ্যমান সূচক (চলমান, ত্রুটি, সজ্জিত করা হয়েছে
কম জলের অ্যালার্ম), যা একটি ব্যাপক এবং অত্যন্ত কার্যকর স্থানীয় নিয়ন্ত্রণ স্টেশনে পরিণত হয়।
ডিজাইন এবং অনুপালন
ডিজাইন:

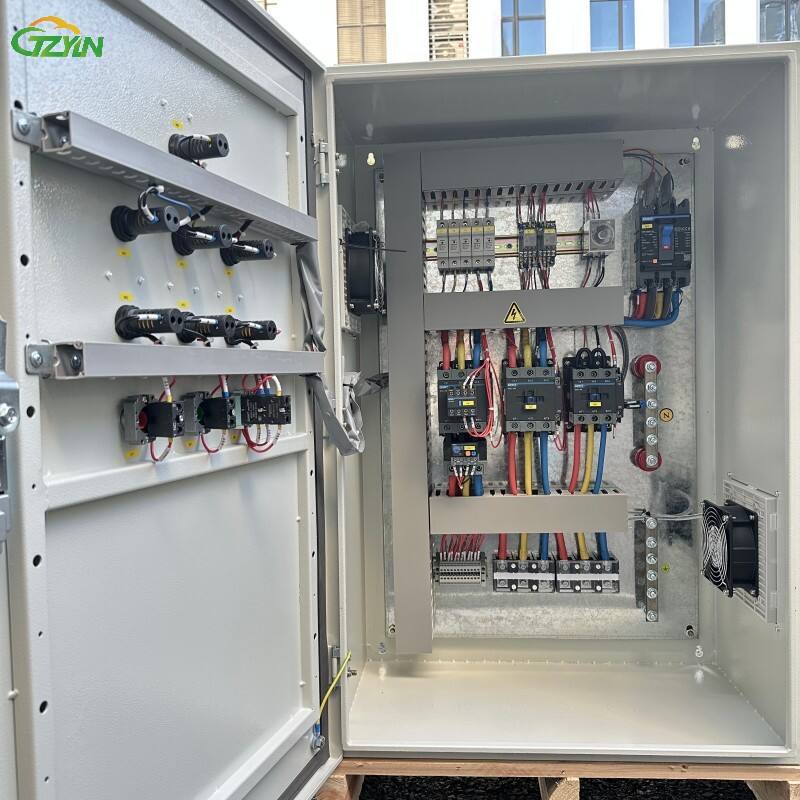

এই 3 ফেজ মোটর স্টার্টার বোর্ডের আবরণটি ভারী-গেজ, টেকসই উপাদান দিয়ে তৈরি, চমৎকার সুরক্ষা প্রদান করে

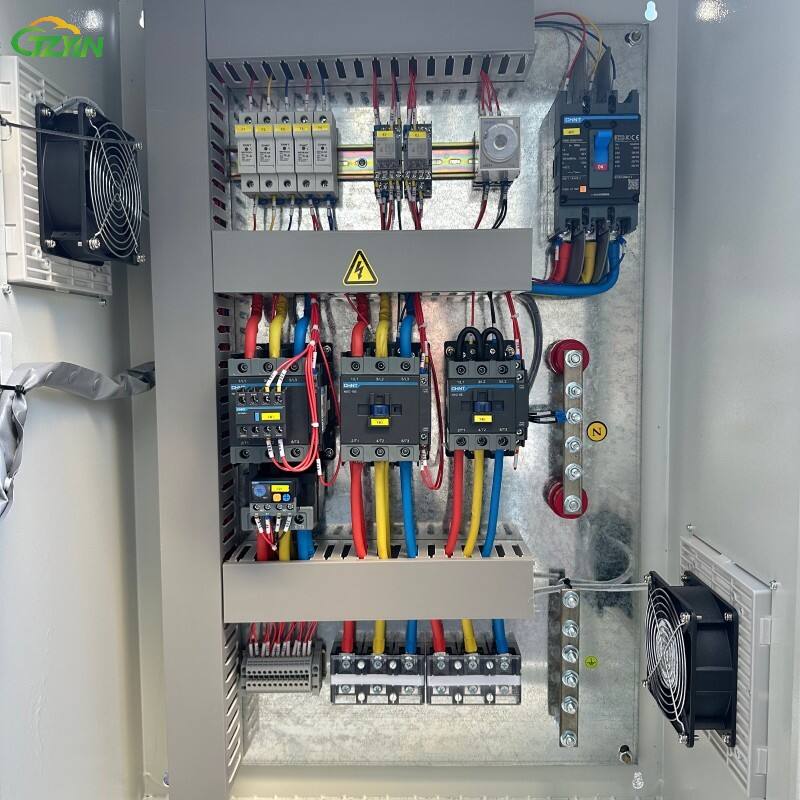

বিরুদ্ধে শিল্প পরিবেশ। এটিতে তাপ ছড়িয়ে দেওয়ার জন্য দ্বৈত ভেন্টিলেশন ফ্যানসহ একটি কার্যকর অভ্যন্তরীণ শীতল ব্যবস্থা রয়েছে এবং

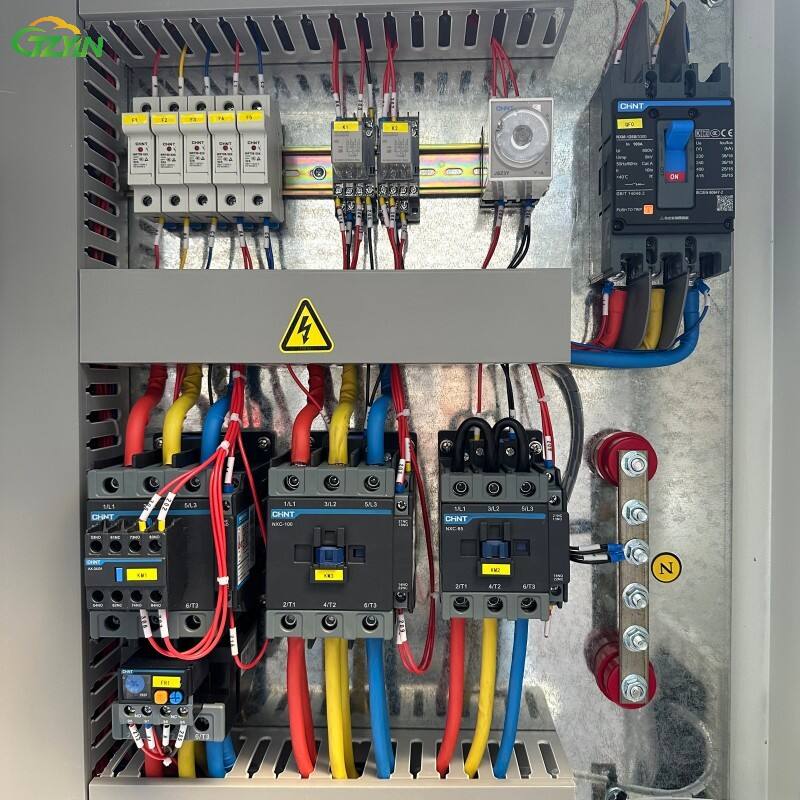

উপাদানের অখণ্ডতা বজায় রাখে, যা হাই কারেন্ট মোটর কন্ট্রোল প্যানেল অ্যাপ্লিকেশনের জন্য অপরিহার্য। অভ্যন্তরে, পাওয়ার ওয়্যারিং স্পষ্টভাবে রঙ-কোডযুক্ত
(ফেজগুলির জন্য লাল, হলুদ, নীল, নিয়ন্ত্রণের জন্য কালো) এবং DIN রেল এবং বাসবারে নিখুঁতভাবে সাজানো। সমস্ত টার্মিনাল স্পষ্টভাবে চিহ্নিত করা হয়, যা
দ্রুত ইনস্টলেশন এবং রক্ষণাবেক্ষণকে সহজতর করে। এটি নকশাটি তড়িৎ-চৌম্বকীয় হস্তক্ষেপ কমানোর জন্য এবং পরিচালনার নির্ভরযোগ্যতা বৃদ্ধি করার জন্য শক্তি এবং নিয়ন্ত্রণ ওয়্যারিং পথগুলি কঠোরভাবে পৃথক করে
হস্তক্ষেপ (ইএমআই) এবং পরিচালনার নির্ভরযোগ্যতা বাড়ানো।
সম্মতি:
নিয়ন্ত্রণ বাক্সটি চিন্ত (এনএক্সএম ব্রেকার, এনএক্সসি কনটাক্টর) এর মতো সুনামধন্য প্রস্তুতকারকদের কাছ থেকে প্রাপ্ত সার্টিফায়েড, আন্তর্জাতিকভাবে স্বীকৃত উপাদান ব্যবহার করে,
নিশ্চিত করা আন্তর্জাতিক নিরাপত্তা এবং কর্মক্ষমতা মানদণ্ড (যেমন, আইইসি/ইএন মানদণ্ড) মেনে চলা। গুরুত্বপূর্ণ নিরাপত্তা বৈশিষ্ট্যগুলির মধ্যে রয়েছে
প্রাথমিক বিচ্ছিন্নকারী সুইচ এবং অন্তর্ভুক্ত তাপীয় রিলে সুরক্ষা, যা দীর্ঘস্থায়ী অতিরিক্ত কারেন্ট বা ফেজ লসের কারণে মোটরের ক্ষতি প্রতিরোধের জন্য অপরিহার্য
অথবা ফেজ লস—যা কোনও পেশাদার পাওয়ার নিয়ন্ত্রণ বাক্সের জন্য অপরিহার্য বৈশিষ্ট্য এছাড়াও, দরজায় লাগানো আর্থ সংযোগ পয়েন্টটি কর্মী এবং সরঞ্জামের নিরাপত্তার জন্য আর্থিং নিয়মাবলী মেনে চলার উপর জোর দেয়
নিরাপত্তা নিশ্চিত করার জন্য আর্থিং নিয়মাবলী মেনে চলা। এছাড়াও, দরজায় লাগানো আর্থ সংযোগ পয়েন্টটি কর্মী এবং সরঞ্জামের নিরাপত্তার জন্য আর্থিং নিয়মাবলী মেনে চলার উপর জোর দেয়।
 |
 |
 |
প্রধান সুবিধাসমূহ
উন্নত মোটর সুরক্ষা এবং দীর্ঘ জীবন
সফট স্টার্টারের ধীরে ধীরে চালু হওয়ার ক্ষমতা এবং এই প্যানেলের নির্ভুল স্টার-ডেল্টা স্থানান্তরের সমন্বয় মোটর এবং সংযুক্ত সরঞ্জামগুলিতে তড়িৎ ও যান্ত্রিক
চাপ কমায়। অপরিহার্য তাপীয় ওভারলোড প্রোটেকশন প্যানেল এবং প্রধান সার্কিট ব্রেকার ত্রুটির বিরুদ্ধে দ্বৈত সুরক্ষা প্রদান করে, আপনার মোটরগুলির আয়ু উল্লেখযোগ্যভাবে বাড়িয়ে তোলে এবং অপ্রত্যাশিত বন্ধ হওয়া কমায়, যা এটিকে একটি নির্ভরযোগ্য 3
অপটিমাইজড এনার্জি ম্যানেজমেন্ট ফেজ
নিয়ন্ত্রণ ক্যাবিনেট।
অপটিমাইজড এনার্জি ম্যানেজমেন্ট
একটি স্ট্যান্ডার্ড স্টার-ডেল্টা স্টার্টের উচ্চ ইনরাশ কারেন্ট থেকে একটি মসৃণ, সফট-স্টার্টে এবং পরবর্তীতে একটি দক্ষ ডেল্টা
রানে রূপান্তর সহজ করে, প্যানেলটি স্টার্ট সিকোয়েন্সের সময় শীর্ষ চাহিদা চার্জ কমাতে এবং পাওয়ার ফ্যাক্টর উন্নত করতে সাহায্য করে। এই বুদ্ধিমান পাওয়ার বিতরণটি
সক্ষমতা এটিকে ফুল-ভোল্টেজ স্টার্টারের উপর একমাত্র নির্ভরশীলতার চেয়ে খরচ-কার্যকর বিকল্প হিসাবে তৈরি করে।
অপারেশন এবং রক্ষণাবেক্ষণের সহজতা
সম্পূর্ণ প্রি-ওয়্যার্ড স্টার ডেল্টা মোটর কন্ট্রোল প্যানেলটি সংযোগের জন্য প্রস্তুত অবস্থায় আসে, যা ক্ষেত্রে ইনস্টলেশনের সময় এবং জটিলতা উল্লেখযোগ্যভাবে কমিয়ে দেয়।
স্পষ্ট লেবেলিং, সামনের দিকে লাগানো সূচক (রান, ফল্ট, অ্যালার্ম) এবং স্থানীয় স্টার্ট/স্টপ নিয়ন্ত্রণ দৈনিক পরিচালনা এবং সমস্যা নিরাময়কে সহজ করে।
জোড়া লাগানো ভিতরের প্যানেলটি উপাদানগুলির সহজ প্রবেশাধিকার প্রদান করে, যা নিয়মিত পরিদর্শন এবং উপাদান প্রতিস্থাপনকে সহজ করে।
প্যারামিটার
ইনপুট ভোল্টেজ |
৩ ফেজ, ৩৮০ভি - ৪১৫ভি এসি |
অপারেশন মোড |
বন্ধ / ম্যানুয়াল / অটো (বাহ্যিক পিএলসি/দূরবর্তী সংকেত) |
স্টার্টার প্রকার |
স্টার-ডেল্টা (ওয়াই-ডেল্টা) সংক্রমণ |
সুরক্ষা স্তর |
IP54 (কাস্টমাইজযোগ্য) |
কাস্টমাইজেশন |
উপলব্ধ |
ফ্রিকোয়েন্সি |
50Hz / 60Hz |
সুরক্ষা |
শর্ট-সার্কিট (এমসিবি/এমসিসিবি), তাপীয় ওভারলোড (ফ্র) |
প্রয়োগের পরিস্থিতি
পাম্পিং স্টেশন এবং জল চিকিৎসা
এই দৃঢ় পাম্প মোটর নিয়ন্ত্রণ ক্যাবিনেটটি স্থির এবং পরিবর্তনশীল চাপ পাম্পিং সিস্টেমের জন্য আদর্শভাবে উপযুক্ত, যার মধ্যে পৌর জল
সরবরাহ, সিওয়েজ চিকিত্সা এবং সেচের সুবিধা। এই অ্যাপ্লিকেশনগুলিতে, সফট স্টার্ট ডেল্টা ট্রানজিশন বাক্সটি নিশ্চিত করে যে পাম্পটি মসৃণভাবে শুরু হয়,
আটকে দেয় পাইপ এবং যান্ত্রিক সীলগুলিকে ক্ষতি করতে পারে এমন জল হ্যামার প্রভাব। কম জলের অ্যালার্ম সূচক এবং নিরাপত্তা ইন্টারলকগুলি সহজতর করে
স্বয়ংক্রিয় পরিচালনা এবং সুরক্ষা, গুরুত্বপূর্ণ জল অবকাঠামোর জন্য এটিকে একটি নির্ভরযোগ্য উপাদান করে তোলে।
HVAC এবং বড় ভেন্টিলেশন সিস্টেম
বড় বাণিজ্যিক এবং শিল্প হিটিং, ভেন্টিলেশন এবং এয়ার কন্ডিশনিং (HVAC) সিস্টেমের জন্য, প্যানেলটি উচ্চ-জাড্যের লোডগুলি পরিচালনা করে হিসাবে
বড় ফ্যান মোটর এবং কেন্দ্রাতিগ চিলার। সফট স্টার্ট এবং স্টার-ডেল্টা ট্রানজিশন ব্যবহার করে বেল্ট, কাপলিংগুলির উপর যান্ত্রিক চাপ কমায়, এবং
ডাক্টগুলি, যখন অতিরিক্ত লোড প্রোটেকশন প্যানেলটি পরিবর্তনশীল বাতাসের অধীনে চলমান অবস্থায় মোটর পুড়ে যাওয়া থেকে রক্ষা করে প্রতিরোধ।
পরিবহন এবং উপকরণ পরিচালনা সিস্টেম
কনভেয়ার, ক্রাশার এবং মিক্সারের মতো চাহিদাপূর্ণ উপকরণ পরিচালনার ক্রিয়াকলাপে, উচ্চ স্টার্টিং কারেন্ট পরিচালনা করার প্যানেলের ক্ষমতা
অত্যাবশ্যক। সফট স্টার্টার বাইপাস প্যানেলের নিয়ন্ত্রিত ত্বরণ হঠাৎ ধাক্কা, উপকরণ ছড়িয়ে পড়া এবং যান্ত্রিক আঘাত রোধ করে যা
যন্ত্রপাতির আগাম বিকল হওয়ার কারণ হতে পারে। খনি, সমষ্টিগত প্রক্রিয়াকরণ এবং উৎপাদন শিল্পে এটি বিশেষভাবে গুরুত্বপূর্ণ যেখানে থামানো অত্যন্ত ব্যয়বহুল হয়ে দাঁড়ায়।
ব্যয়বহুল।
সাধারণ শিল্প যন্ত্রপাতি
হাই কারেন্ট মোটর কন্ট্রোল প্যানেলটি বিভিন্ন শিল্প যন্ত্রে, যেমন লেদ, প্রেস এবং বিশেষ উৎপাদন
যন্ত্রপাতিতে ব্যবহার করা যেতে পারে। বৃহৎ 3-ফেজ ইন্ডাকশন মোটর ব্যবহার করা যেকোনো অ্যাপ্লিকেশন, বিশেষ করে যেগুলিতে কম ইনরাশ কারেন্ট এবং নির্ভরযোগ্য, স্থির
স্টার্টিং টর্ক প্রয়োজন, প্যানেলের সংহত সুরক্ষা এবং নির্ভুল সুইচিং ক্ষমতার সুবিধা পায়, যা এটিকে একটি সর্বজনীন 3 ফেজ কন্ট্রোল ক্যাবিনেট সমাধান হিসাবে প্রতিষ্ঠিত করে।
