Proč zvolit rozváděč s proudovým vedením 1000 A?

V moderní průmyslové výrobě, ať už jde o továrnu na výrobu plastových výrobků s velkými stroji pro vstřikování a extruzi, nebo o továrnu na mechanické opracování, chemickou dílnu či výrobní základnu stavebních materiálů, která závisí na intenzivním použití CNC obráběcích strojů a lisy, je stabilní a bezpečný dodávka elektrické energie základem pro udržení vysoce účinného provozu. Jako hlavní elektrické jádro továrny nebo velké dílny je rozváděč s proudovým zatížením 1000 A hrává klíčovou roli při propojení horního a dolního napájecího systému, přesné distribuci elektrické energie a přísné ochraně. Funguje jako „srdce“ celého továrního napájecího systému a neustále, bezpečně a inteligentně dodává výstupní nízkonapěťový proud vysokého proudu z vysokonapěťových transformátorů do různých výrobních linek.

Proč potřebují velké průmyslové výrobní linky primární rozvodnici s proudem 1000 A?

V systémech střídavé nízko napěťové distribuce elektrické energie, když celkové zatížení samostatné dílny nebo celé výrobní linky dosáhne stovek kilowattů (kW), obvyklé sekundární rozvaděče nebo nízko proudová jističová zařízení nezvládnou extrémně vysoké trvalé provozní proudy ani obrovské nárazové proudy vznikající při okamžitých startech. Výkonné průmyslové zařízení klade na napájecí systém velmi vysoké požadavky jak při startu, tak během provozu. Například velké vstřikovací formovací stroje v závodech na výrobu plastových výrobků generují periodické špičkové zatížení během fází ohřevu a uzavírání formy. Těžké razítkové stroje a CNC obráběcí stroje v mechanických opravnách čerpají v okamžiku startu ze sítě nárazové proudy několikanásobně převyšující jejich jmenovité proudy. Bez vědecky navrženého primárního rozvaděče pro jednotné řízení elektrického systému továrny hrozí tomuto systému mnoho skrytých rizik:

Zhoršené riziko přetížení a zkratu, náchylnost k rušivým vypnutím: Pokud je zkratová odolnost hlavního řídícího zařízení na vstupu nedostatečná nebo se ochranné charakteristiky neshodují, může lokální zkrat ve vedlejší větvi snadno způsobit vypnutí jističe vyšší úrovně. To vede k rozsáhlým výpadkům napájení v dílně nebo dokonce v celém závodě. Takové nepředvídané výpadky nejen poškozují formy a plýtvají surovinami, ale také vážně narušují plánování výroby.

Nepřehledné řízení kabelů ve výrobní dílně, prudký nárůst ztrát vedení a bezpečnostní rizika: Nedostatek centralizovaného uzlu pro rozvod vysokého proudu brání čistému připojení nízkonapěťových vysokých proudů odebíraných z externích transformátorů. Pokud se místo toho používají více malých kabelů rozházeným a neuspořádaným způsobem, nejenže vzniká nepřehlednost v kabelových příkopech či mostcích, ale také se snadno vytváří místní přehřátí způsobené nerovnoměrným kontaktním odporem, což výrazně zvyšuje ztráty vedení a skrývá riziko elektrického požáru.

Slepé využívání elektřiny, chybějící digitální monitorování provozního stavu: Bez centralizovaného měření z primární napájecí skříně nemohou správcové sledovat reálné hodnoty, jako je vyváženost napětí ve třech fázích, celkový účiník a rozsah kolísání proudu v celé výrobní dílně. Při rozšiřování výrobních linek nebo stárnutí zařízení, které vede k poruchám napájení, je absence datové podpory překážkou pro včasná varování před poruchami.

Představujeme průmyslový rozváděč elektrické energie s proudovým zatížením 1000 A, vybavený vestavěnými vypínači nádobového typu (MCCB) s vysokou jmenovitou zátěží a vysokou zkratovou odolností, přesnými multifunkčními chytrými měřiči a přísným systémem indikace třífázového napětí, který umožňuje centralizované primární řízení a hladké větvení více obvodů z energie dodávané transformátorem a tak vytváří nezranitelnou bezpečnostní bariéru pro továrnu.

Klíčové rozdíly:

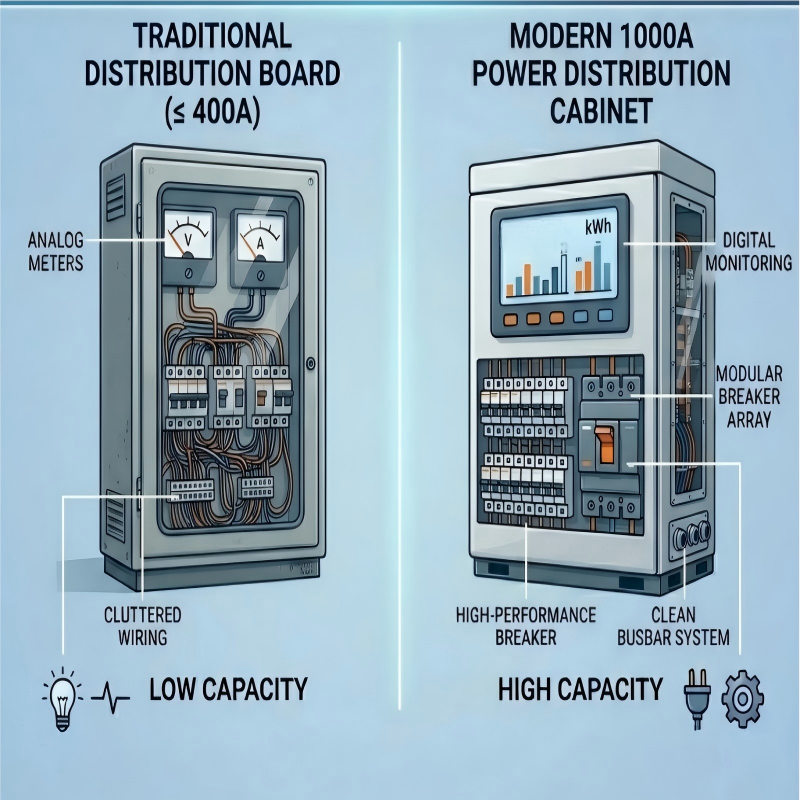

Srovnání: Tradiční rozváděč vs. rozváděč elektrické energie 1000 A

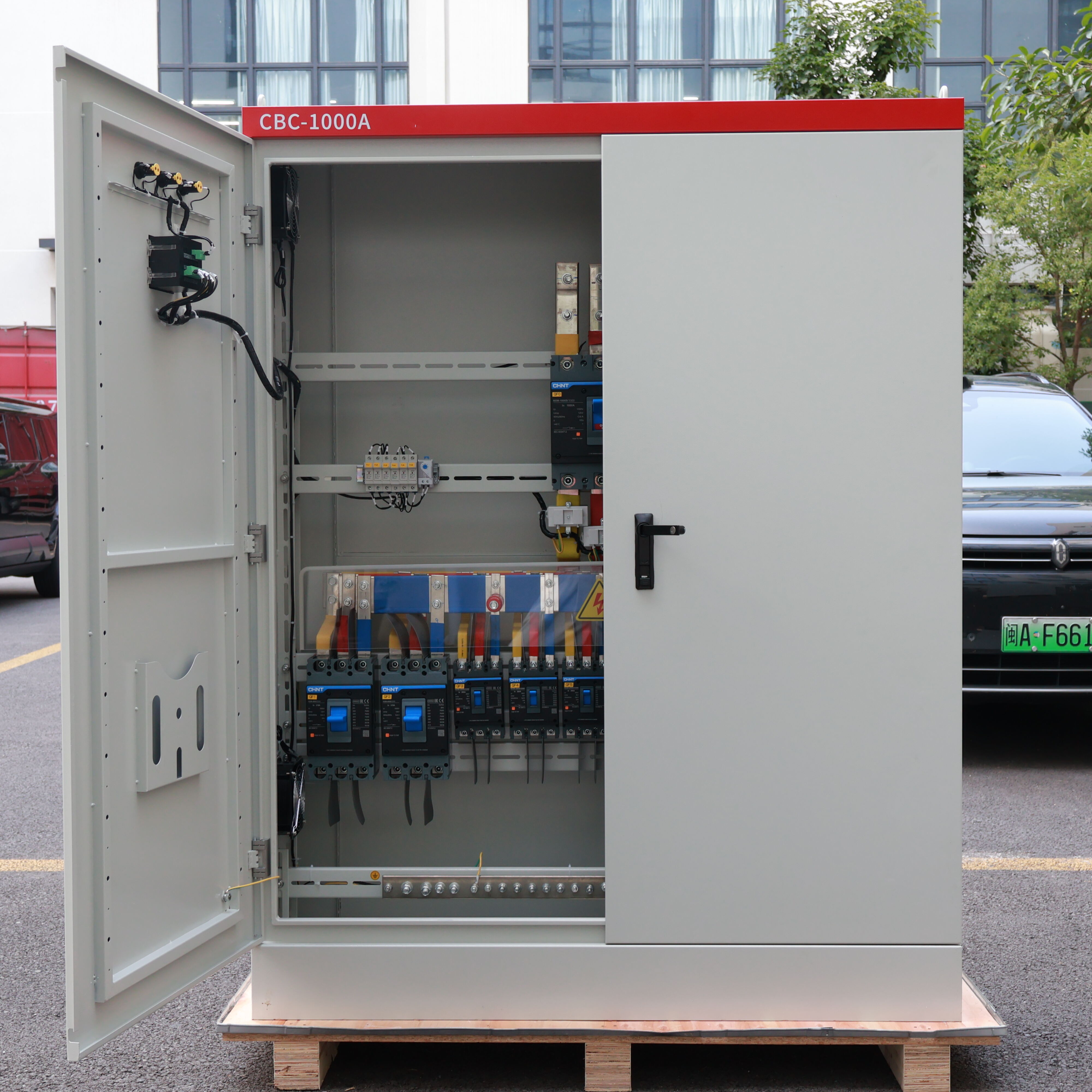

Architektura systému a synergický ochranný mechanismus klíčových komponent

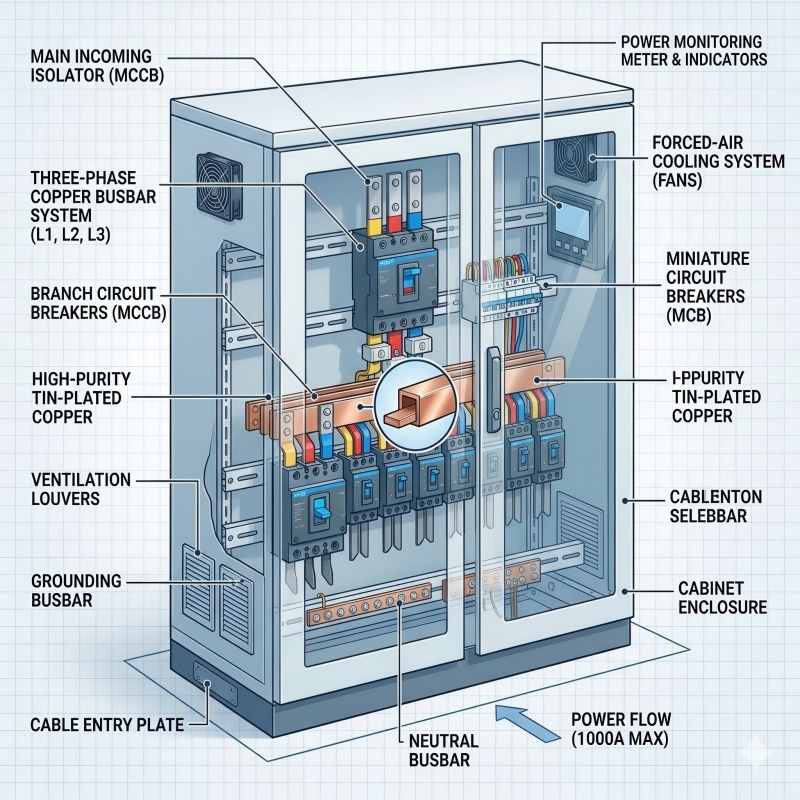

Rigorózně navržený a standardizovaný průmyslový nízko napěťový rozváděč pro vysoký proud není pouhým srovnaním komponent, ale bezpečnostní sítí systematicky sestavenou z několika funkčních elektrických modulů, které spolupracují:

Chytrý monitorovací a třífázový indikační systém: Dveře skříně jsou vybaveny vysokovýkonnými žlutými, červenými a zelenými LED indikátory, které zobrazují ztrátu fáze nebo otevřenou fázi v reálném čase. Všestranný chytrý měřič přesně sbírá údaje o napětí, proudu, činném výkonu, jalovém výkonu a dynamice elektrické energie. Obsluha může prostřednictvím přístrojů na panelu dveří skříně intuitivně posoudit aktuální zatížení výrobní linky, aniž by musela skříň otevřít.

Hlavní jistič s vysokou proudovou kapacitou: Jako řídící prvek celé skříně je použit jistič s extrémně vysokou zkratovou odolností jako hlavní řídící spínač s proudem 1000 A. Vybaven inteligentním vypínacím modulem sleduje nejen dlouhodobé přetížení a nárůst teploty, ale také provádí okamžité odpojení v řádu milisekund při náhlých extrémně velkých zkratových proudech, čímž eliminuje přechodné účinky a chrání izolační bezpečnost veškerého zařízení napájeného dále v řadě.

Hlavní sběrné tyče vyšší specifikace a kvalitní větvové měděné tyče: „Krevní cévy“ umístěné uvnitř skříně v horizontálním i vertikálním směru využívají vysoce vodivé cínované nebo široké obdélníkové měděné sběrné tyče, které jsou přesně uspořádány podle normy třífázového pětivodičového systému (L1, L2, L3, N, PE). Měděné povrchy jsou cínovány, aby se zabránilo oxidaci, a celkový rozpětí i izolační podpěry jsou ověřeny přísnými elektrodynamickými výpočty, čímž je zajištěno, že teplotní nárůst zůstává v bezpečných mezích při průchodu trvalých velkých proudů v kiloampérovém rozsahu a že konstrukce odolává obrovským elektrodynamickým účinkům při zkratu.

Jemně rozvětvené obvodové jističe s litým pouzdrem: Za hlavní sběrnou kolejnicí jsou nainstalovány více větvových obvodových jističů různých proudových kapacit (např. 200 A, 315 A, 400 A atd.). Tyto jističe jsou přesně přizpůsobeny skutečnému jmenovitému proudu každého výrobního prostoru, těžkého jeřábu nebo hlavního stroje se vysokou spotřebou energie. Fungují nezávisle, aniž by na sebe navzájem působily, čímž umožňují jemnou rozvětvenou regulaci a sekundární ochranu.

Chytrý pomocný systém regulace teploty a odvádění tepla: S ohledem na přirozené vytváření tepla elektrickými komponenty při průchodu velkých proudů jsou strany skříně speciálně navrženy s objemnými, prachově uzavřenými ventilačními mřížkami. Uvnitř skříně spolupracují vysokorychlostní axiální ventilátory s dlouhou životností s vysoce citlivými přístroji pro regulaci teploty a samostatnými pojistkami pro ochranu. Pokud teplota uvnitř skříně překročí předem nastavenou mez (např. 40 °C), ventilátory se automaticky spustí a aktivně odvádějí teplo, čímž zajišťují, že klíčové komponenty vždy fungují při optimální teplotě a zpomalují stárnutí zařízení.

Často kladené otázky

Otázka 1: Proč je u rozvodní skříně s proudem 1000 A zdůrazněno označení „primární napájení“? V čem se liší od sekundární rozvodní skříně?

A1: Hlavní rozváděč je přímo připojen k transformátoru a zajišťuje celkový proud dílny přesahující 1000 A s vysokou zkratovou odolností. Sekundární rozváděč je odbočkou z hlavního rozváděče, zpracovává proudy pod 400 A a řídí pouze konkrétní místní zařízení nebo koncové stroje.

Q2: Jak se provádí denní údržba v továrních prostředích s vysokou teplotou a silným prachem?

A2: Pravidelně čistěte nebo vyměňujte prachové filtry žaluzií a kontrolujte chod ventilátorů. V pravidelných intervalech odpojte systém od napájení a utáhněte všechny šínové a svorkové šrouby pomocí momentového klíče, čímž zabráníte uvolnění spojů, které by mohly způsobit místní přehřátí nebo elektrické nehody při silném vibracích.

Q3: Jak rozváděč napájení zabrání poruchám nebo vypnutí způsobeným „Nesymetrií ve třech fázích“?

A3: Inženýři rovnoměrně rozdělují jednofázové zátěže (osvětlení/vytápění) mezi fáze A, B a C při instalaci. Provozovatelé musí pravidelně monitorovat chytrý měřič; pokud překročí nerovnováha proudu 15 %, je nutné upravit pořadí fází zátěže na straně odběru.

Q4: Jaký je význam „jmenovitého proudu rámu (Inm)“ a „jmenovitého proudu (In)“ jističe při jeho výběru?

A4: Jmenovitý proud rámu (Inm) je strukturální proud a mezní hodnota proudu pro přerušení, kterou může rámová konstrukce jističe vydržet. Jmenovitý proud (In) je maximální trvalý proud, který může vypínací jednotka jističe bezpečně vést. Tato rozvodnice využívá konstrukci „velký rám, malá vypínací jednotka“ pro zvýšenou bezpečnost.

Q5: Jak lze tuto rozvodnici využít v továrnách, které zavádějí systémy řízení energie nebo ERP systémy?

A5: Vestavěné chytré měřiče podporují komunikaci RS485 Modbus-RTU. Továrny mohou měřiče připojit sériově (daisy-chain) přímo k systému řízení energie (EMS) nebo ERP systému a získat tak reálné údaje o spotřebě energie a poměru špičkové a údolní spotřeby, čímž optimalizují pracovní směny a snižují náklady.
