Jak vybrat řídicí skříň pro dvojnásobné chlazení?

Inovace hraje klíčovou roli v každodenním provozu systémů vytápění, větrání a klimatizace (HVAC). Moderní obchodní budovy a průmyslové prostředí vyžadují pokročilou cirkulaci vzduchu a přesné tepelné řízení. I když jsou vysokovýkonné přívodní a výfukové ventilátory zásadní, skutečná provozní účinnost závisí na „centrální nervové soustavě“ za nimi – Řídicí skříně pro dvě ventilátory .

Ať už jde o propojení přívodního a odvodního vzduchu, střídání hlavních a záložních jednotek při průmyslovém chlazení nebo integraci se systémy budovové automatizace – tyto specializované řídicí skříně představují zásadní elektrická řešení, která zajišťují bezpečnost systému, energetickou účinnost a nepřetržitý provoz.

Proč vyžadují větrací a chladicí systémy HVAC vyhrazené řízení dvou ventilátorů?

V běžných schématech rozvodu elektrické energie nestačí pro provoz větracích ventilátorů používat základní ruční spínače nebo izolované jističe, aby byly splněny požadavky moderní logiky systémů HVAC. Dvouventilátorové systémy – ať už jsou konfigurovány jako páry přívodní/odvodní ventilátor, pracovní/záložní jednotky či paralelní jednotky – vyžadují synchronizované řízení k řešení složitých technických výzev:

Zmírnění výrazných náběhových proudů motorů: Průmyslové ventilátory zažívají při přímém zapnutí (DOL) masivní špičky proudu, které mohou dosahovat 5 až 7násobku jmenovitého proudu. To zatěžuje místní napájecí vedení a urychluje opotřebení izolace kabelů.

Zavedení zámkové logiky: V kombinovaných systémech přívodu a odvodu vzduchu způsobí porucha odvětrávacího ventilátoru za plného provozu přívodního ventilátoru závažnou nerovnováhu tlaku vzduchu v interiéru, čímž je ohroženo fungování protipožárních dveří a bezpečnostních protokolů.

Vyvážení opotřebení zařízení: V chladicích systémech s režimem „pracující / záložní“ způsobuje absence automatického střídání rychlé opotřebení hlavního ventilátoru kvůli přetížení, zatímco nečinná záložní jednotka se poškozuje vlhkostí a stání.

Specializovaný řídicí panel pro dvojici ventilátorů HVAC tyto zranitelnosti eliminuje tím, že spojuje robustní rozvod elektrické energie s přizpůsobenou řídicí logikou na tištěné desce.

Klíčové rozdíly:

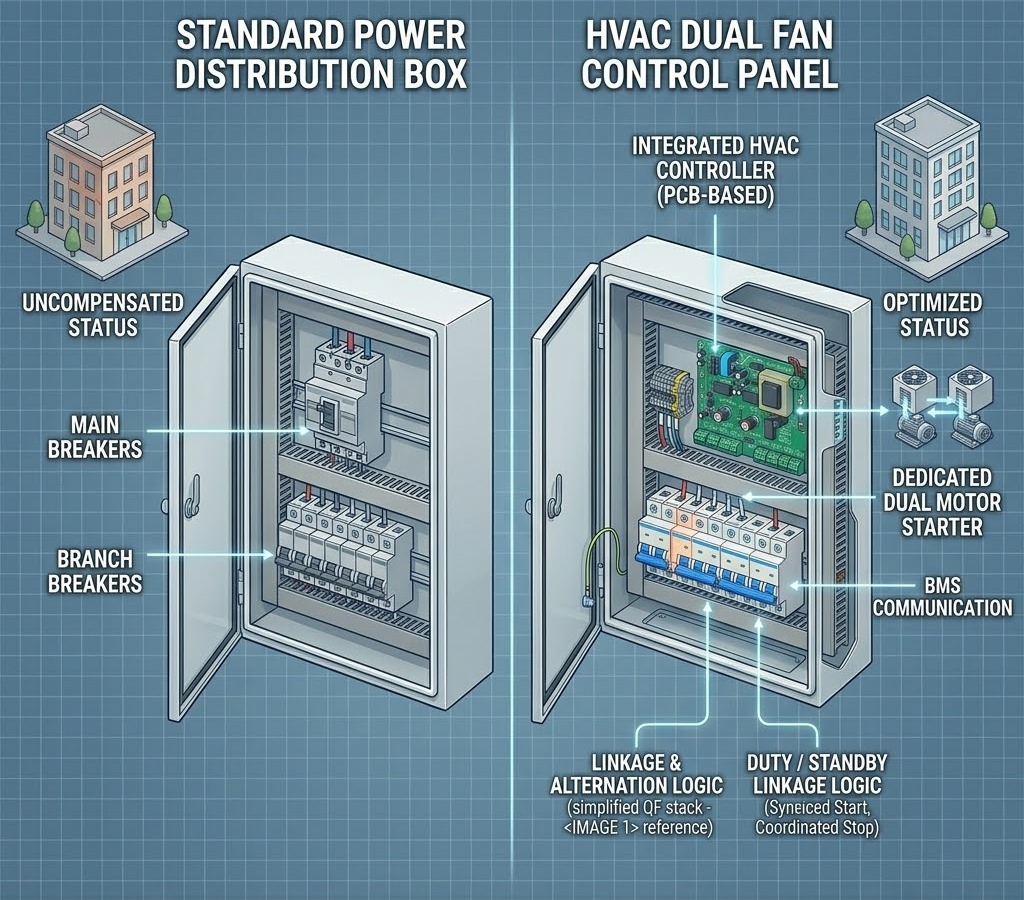

Srovnání: Standardní rozvodnice vs. řídicí skříň pro dvojici ventilátorů HVAC

Architektura systému a provozní mechanismus

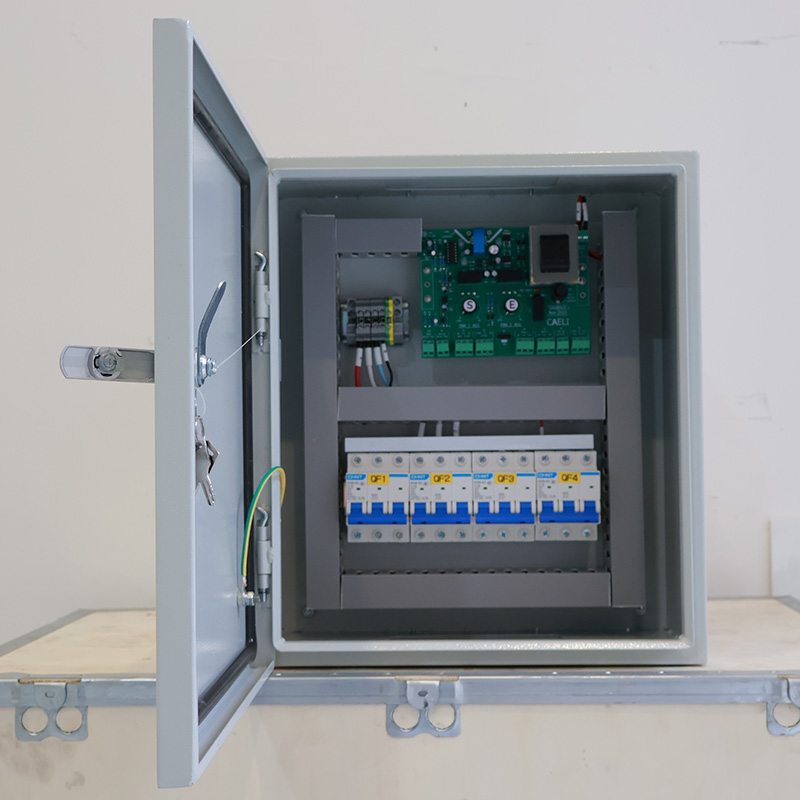

Inženýrsky navržený řídicí panel s dvojnásobným chlazením odděluje svou rozložení na samostatné vrstvy pro dodávku výkonu a nízkonapěťové řízení:

Chytrý řídicí modul klimatizace: Hlavní mozek, který zpracovává stav systému, externí senzory a vstupy ze systému řízení baterie (BMS) za účelem spuštění, vypnutí, zámkových funkcí nebo regulace otáček.

Hlavní jističe: Zajišťují primární elektrické oddělení spolu s celkovou ochranou proti zkratu a přetížení celého vnitřního systému.

Jednopólové jističe (MCB) pro jednotlivé větve: Zajišťují izolovanou ochranu proti přetížení každého jednotlivého ventilátoru a řídicího obvodu, čímž zabraňují tomu, aby porucha v jedné větvi ohrozila funkci alternativního ventilátoru.

Terminály pro nastavení přímo na zařízení: Na řídicí desce jsou umístěny místní otočné knoflíky pro kalibraci zpoždění spuštění ventilátorů, intervalů otáčení nebo základních provozních frekvencí během uvedení do provozu.

Systém v provozu (režim propojení přívodního a odvodního ventilátoru): Pokud senzory kvality vnitřního vzduchu zaznamenají zvýšenou hladinu CO₂ nebo nadměrné okolní teplo, systém řízení budovy pošle řídicímu panelu příkaz k aktivaci. Chytrý řídicí systém nejprve spustí odvodní ventilátor, aby stabilizoval tlak v potrubí, a teprve poté v přesně dané posloupnosti spustí přívodní ventilátor. V případě mechanického zablokování nebo elektrické poruchy odvodního ventilátoru detekuje řídicí systém poruchu okamžitě, během několika milisekund odstřídí napájení propojeného přívodního ventilátoru a odesílá nouzové upozornění do řídicí místnosti, čímž se předejde rizikům spojeným s tlakovými poměry.

Často kladené otázky

Q1: Jak přesně funguje funkce automatického střídání provozního a záložního režimu na panelu?

A1: Řídicí jednotka využívá vestavěný časový algoritmus k přepínání provozu mezi hlavním a záložním ventilátorem v předem stanovených intervalech, čímž se zabrání zastavení komponentů a zajistí se rovnoměrné mechanické opotřebení. Pokud dojde k vypnutí aktivního ventilátoru kvůli přetížení nebo ztrátě fáze, systém okamžitě obejde časovač a automaticky přepne záložní ventilátor do provozu, aby byl zachován nepřetržitý průtok vzduchu a chlazení.

Q2: Jakými metodami se řídicí panel komunikuje se systémem pro správu budov (BMS)?

A2: Systém obsahuje integrované suché kontakty pro binární sledování, např. stav provozu, stav zastavení a poruchové poplachy, stejně jako analogové vstupy (např. 0–10 V nebo 4–20 mA), které umožňují příjem dynamických příkazů pro rychlost ventilátoru na základě skutečných požadavků prostředí.

Q3: Které základní elektrické ochranné funkce je třeba pro aplikace ventilátorů HVAC upřednostnit?

A3: Panel musí obsahovat ochranu proti zkratu prostřednictvím jističů s vysokou zkratovou odolností (MCB), ochranu motoru proti přetížení, aby nedošlo k poškození izolace statoru při mechanickém zablokování, detekci ztráty fáze, která zabrání spálení třífázových motorů při provozu v jednofázovém režimu, a samostatné pojistky pro řídicí obvody, které chrání elektronickou desku před poruchami v polních přívodních vedeních.

Otázka 4: Jaký je hlavní účel nastavovacích otočných knoflíků umístěných přímo na vnitřní tištěné spojovací desce?

A4: Tyto místní potenciometry umožňují technikům provádějícím uvedení do provozu ruční kalibraci kritických parametrů systému přímo uvnitř skříně, například nastavení přesných časových okén pro závazné zámky, definování přesného rozvrhu střídání mezi provozním a záložním režimem nebo stanovení základních frekvencí ventilátorů bez nutnosti použití externího programovacího softwaru.

Otázka 5: Jaké pravidelné údržbové postupy jsou nezbytné k maximalizaci provozní životnosti řídicího panelu?

A5: Dlouhodobá spolehlivost závisí na čtvrtletních kontrolách vypnutí napájení, při nichž se utahují elektrické svorky, aby se předešlo uvolnění spojů způsobenému vibracemi, ověřuje se těsnost těsnění krytu, aby se zabránilo pronikání vlhkosti nebo prachu, a sledují se provozní proudy jednotlivých větví klešťovým ampérmetrem za účelem detekce prvních příznaků degradace motoru.

Závěr

Závěrem lze konstatovat, že u moderních komerčních a průmyslových projektů VZT se řídicí panel s dvojnásobným ventilátorem vyvinul z prostého uspořádání jističů na klíčové centrum pro účinný, inteligentní a stabilní provoz systému. integrací pokročilé logiky blokování, automatického střídání hlavního a záložního režimu a bezproblémového připojení k systému budovové automatizace (BMS) tento řešení účinně odstraňuje běžné průmyslové problémy, jako je nerovnoměrné opotřebení zařízení, vysoké proudy náběhu a nezaručená koordinace propojení. investice do specializovaného řešení pro řízení dvou ventilátorů nejen zajišťuje přesnou ochranu motorů a elektrických obvodů, ale také představuje klíčovou strategii ke snížení spotřeby energie a prodloužení provozní životnosti zásadních ventilace infrastrukturních prvků. pro jakýkoli projekt, který klade důraz na kontrolu prostředí a inteligentní správu budov, je nasazení profesionálně navrženého řídicího panelu řízeného logikou rozhodujícím krokem k zajištění chytřejšího a spolehlivějšího systému vytápění, větrání a klimatizace (HVAC). .
