Tổng quan
Bộ thiết bị phân phối tổng cao cấp này dành cho các khu công nghiệp mang đến khả năng điều khiển tập trung và bảo vệ toàn diện
cho các mạng điện phức tạp. Đóng vai trò như hệ thần kinh trung ương trong cơ sở hạ tầng điện của cơ sở, thiết bị này quản lý ngưỡng quan trọng
nơi nguồn điện từ bên ngoài được đưa vào lưới điện nội bộ. Nhờ tích hợp tự động hóa điện thông minh, hệ thống loại bỏ hoàn toàn sai sót của con người
trong quá trình chuyển đổi nguồn điện quan trọng và giảm thiểu các mối nguy hiểm về điện trước khi chúng ảnh hưởng đến thiết bị nhạy cảm. Được thiết kế để hoạt động liên tục,
24/7, tủ tích hợp này tối ưu hóa việc phân bổ năng lượng , cải thiện hiệu suất hệ thống , và giảm thời gian ngừng hoạt động trong vận hành.
Kiến trúc mở rộng linh hoạt của nó dễ dàng đáp ứng nhu cầu mở rộng cơ sở trong tương lai, cho phép các đội kỹ thuật mở rộng mạch nhánh
mượt mà mà không xây dựng lại khung kết nối chính hoặc thay đổi kích thước cơ bản của tủ điều khiển, nhờ đó tiết kiệm đáng kể chi phí đầu tư dài hạn
vốn.
Các thành phần cốt lõi và tính năng
Sự xuất sắc trong vận hành của thiết bị này nằm ở thiết kế kỹ thuật nội bộ tinh vi và các hệ thống phụ động học. Với cấu hình được tích hợp sẵn tại nhà máy,

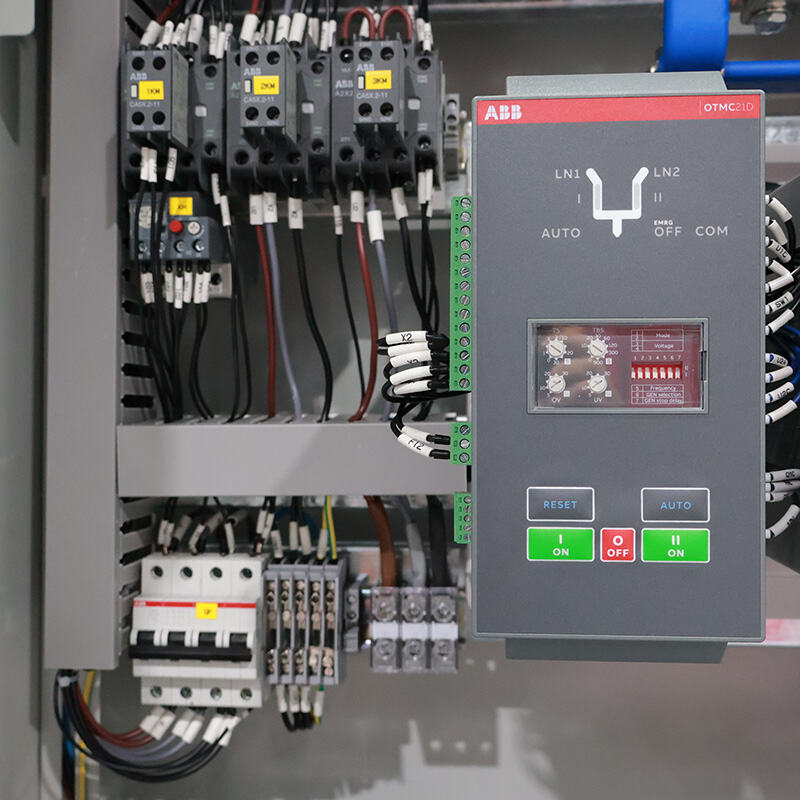

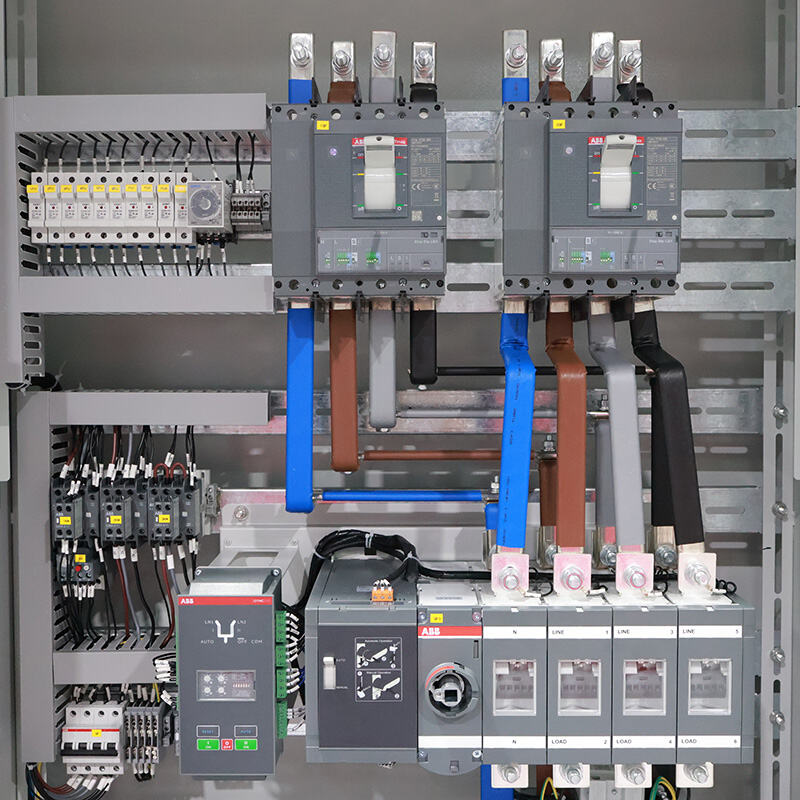

người dùng có thể tích hợp liền mạch bảng điều khiển chuyển nguồn tự động (ATS) 630A vào khung kết nối chính để điều khiển chu kỳ chuyển đổi nguồn khẩn cấp

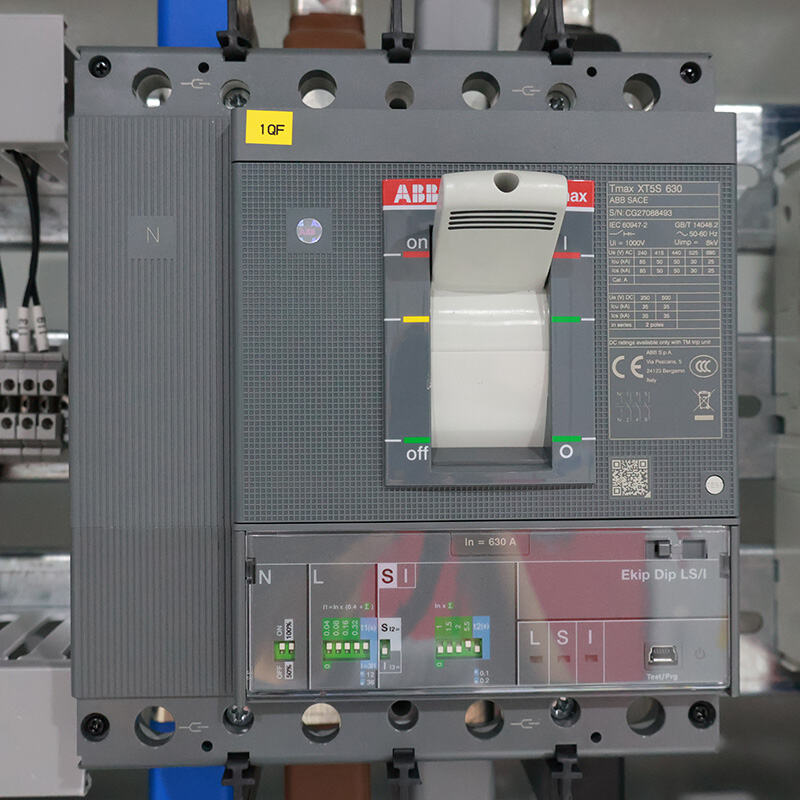

giữa lưới điện quốc gia và máy phát điện dự phòng. Dòng điện đầu vào được điều khiển bởi các aptomat công suất cao, bao gồm aptomat khối (MCCB) của ABB
Trong cấu hình tủ phân phối điện, mang lại khả năng bảo vệ chống ngắn mạch và quá tải vượt trội cho các đường dây cấp điện chính. Việc phân phối điện xuống cấp tiếp theo

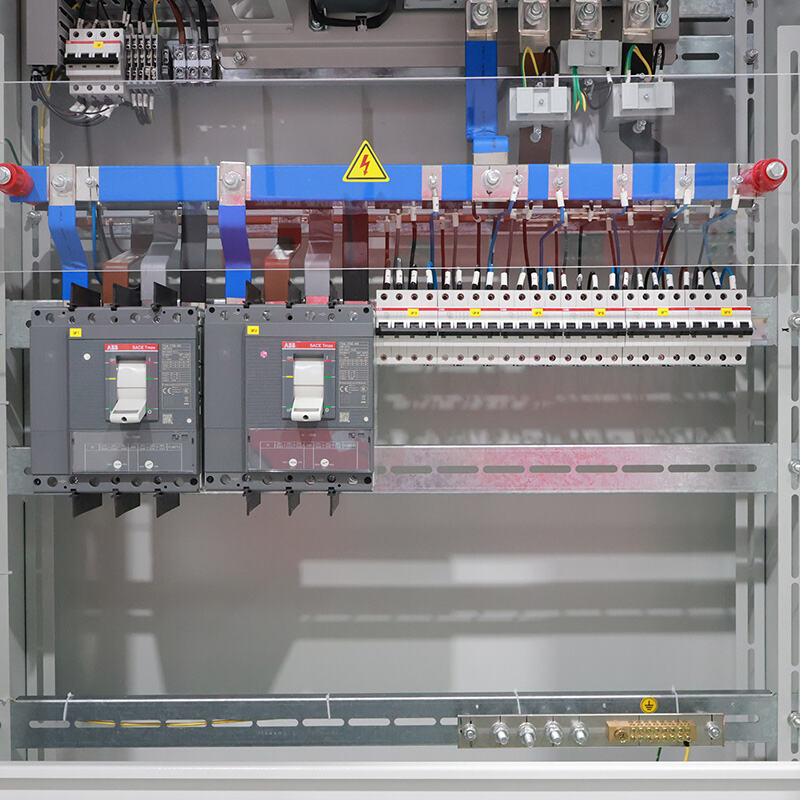

được quản lý thông qua mạng aptomat nhiều cấp, chia tổng dòng điện thành các mạch nhánh độc lập với bảo vệ riêng biệt. Độ chính xác
đồng hồ đo kỹ thuật số giám sát mức tiêu thụ điện trên hai mạch, cung cấp dữ liệu chính xác cho việc tính toán hóa đơn năng lượng, ghi nhật ký chẩn đoán và dự báo nhu cầu.
sự kết hợp hoàn chỉnh giữa hệ thống đo đếm thông minh, thanh cái đồng chắc chắn và các át-tô-mát cắt nhanh đảm bảo độ ổn định lưới điện tuyệt đối và duy trì
các hoạt động công nghiệp hoàn toàn an toàn ngay cả dưới điều kiện tải biến đổi.
Thiết kế và Tuân thủ
Thiết kế:
Được chế tạo từ các tấm thép có độ dày cao, được gia cố tăng cường và phủ lớp sơn tĩnh điện cao cấp, tủ phân phối điện ba pha tùy chỉnh này
đảm bảo độ bền vượt trội trong các môi trường công nghiệp khắc nghiệt. Thiết kế bên trong ưu tiên yếu tố an toàn, sử dụng các vách ngăn vật lý riêng biệt để

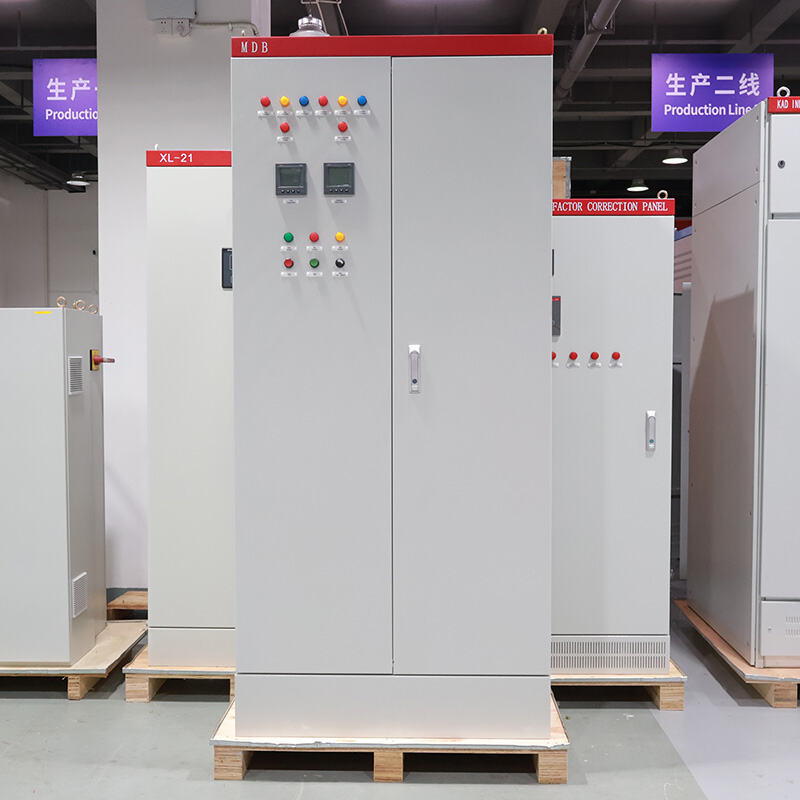

cách ly thanh cái, dây nối át-tô-mát và khoang điều khiển, từ đó ngăn ngừa hiện tượng phóng hồ quang vô tình. Các chỉ thị rõ ràng trên bảng điều khiển phía trước, đồng hồ đo điện áp
và tay cầm thuận tiện giúp đội ngũ bảo trì tiếp cận trực tiếp, an toàn tới các điểm chẩn đoán quan trọng mà không cần tiếp xúc với các phần dẫn điện đang mang điện, nhờ đó
giải quyết sự cố nhanh hơn. Hơn nữa, thiết kế vỏ bọc tích hợp các khu vực dẫn cáp riêng biệt, có thông gió và hệ thống bịt kín chống bụi đạt chuẩn IP nghiêm ngặt,
ngăn ngừa hiện tượng quá nhiệt cục bộ đồng thời bảo vệ các kết nối bên trong khỏi bụi bẩn công nghiệp.
Tuân thủ:
Được thiết kế để tuân thủ đầy đủ các tiêu chuẩn điện áp thấp quốc tế khắt khe, tủ phân phối điện áp thấp thông minh tiên tiến này
đảm bảo hiệu suất vận hành đáng tin cậy trên mọi lưới điện toàn cầu. Mọi kết nối bên trong, khối đầu nối và thanh cái nối đất đều trải qua kiểm tra nghiêm ngặt nhằm
chịu được các đợt xung điện áp đột ngột và ứng suất nhiệt cao. Mạch điều khiển điện áp thấp được cách ly hoàn toàn với các thanh cái đồng công suất cao để
loại bỏ nhiễu điện từ, đảm bảo truyền dữ liệu sạch tới các hệ thống giám sát SCADA từ xa phục vụ bảo trì dự đoán.
Ngoài ra, các giao thức truyền thông tích hợp hỗ trợ kết nối Modbus mở và Ethernet, cho phép thiết lập kết nối kỹ thuật số một cách dễ dàng
đồng bộ hóa với các kiến trúc tự động hóa nhà máy hiện có mà không cần bộ chuyển đổi tín hiệu bên ngoài tốn kém.
Những lợi thế chính
Tính sẵn sàng điện liên tục
Được trang bị cơ chế tủ chuyển nguồn tự động (ATS) hai nguồn thông minh 630A, hệ thống tự động chuyển ngay lập tức sang máy phát điện dự phòng khi xảy ra sự cố mất điện trên lưới chính,
giữ cho các dây chuyền sản xuất trọng yếu tiếp tục vận hành mà không bị gián đoạn tốn kém hay phải thiết lập lại thủ công. Hệ thống đảm bảo logic chuyển đổi dưới một giây
để duy trì yêu cầu điện áp nền. Việc chuyển đổi nhanh chóng này chủ động ngăn ngừa tình trạng mất dữ liệu trong các bộ điều khiển kỹ thuật số và bảo vệ
quy trình sản xuất tự động khỏi các chu kỳ khởi động lại tốn kém.
Tối ưu hóa lưới điện tự động
Thiết bị hoạt động như một tủ điều khiển điện công nghiệp tự động tiên tiến, sử dụng bộ điều khiển logic thông minh để tự động định tuyến nguồn điện, phát hiện mất cân bằng pha
và ngắt mạch lỗi trước khi chúng ảnh hưởng đến độ toàn vẹn điện của toàn bộ cơ sở. Việc chẩn đoán tự động này loại bỏ nhu cầu về
xử lý sự cố thủ công trong trường hợp gián đoạn tải. Bằng cách liên tục điều chỉnh các biến hệ số công suất, tủ điện tối ưu hóa việc cân bằng tổng tải
và nâng cao hiệu suất của các máy biến áp công suất lớn.
Bảo vệ đa cấp toàn diện
Bằng cách phối hợp đồng bộ giữa các aptomat không khí đầu vào chính với các aptomat khối phía hạ lưu, hệ thống cô lập sự cố tại các mạch nhánh cục bộ,
bảo vệ thiết bị đắt tiền, giảm thiểu tổn thương hồ quang cục bộ và ngăn ngừa tình trạng mất điện trên diện rộng trong toàn bộ cơ sở. Việc phối hợp chọn lọc này cô lập
các vấn đề điện tại đúng vị trí phát sinh mà không làm gián đoạn các khu vực còn hoạt động bình thường. Kiến trúc này nghiêm ngặt giới hạn ứng suất nhiệt và từ,
kéo dài tuổi thọ làm việc của toàn bộ mạng lưới phân phối trong khu công nghiệp.
Phân tích năng lượng chính xác
Được trang bị hệ thống giám sát kỹ thuật số hai mạch, tủ điện cung cấp cho quản lý cơ sở khả năng theo dõi thời gian thực điện áp, dòng điện và hệ số công suất,
đơn giản hóa việc phân bổ chi phí, giảm các khoản phụ thu về nhu cầu sử dụng điện và xác định các tổn thất năng lượng tiềm ẩn trên toàn bộ các bộ phận. Các mô-đun xử lý tích hợp
ghi lại một cách an toàn các chỉ số tiêu thụ điện để hỗ trợ kiểm toán năng lượng xanh và báo cáo dấu chân carbon của doanh nghiệp. Những thông tin phân tích dữ liệu này trao quyền cho
các đội vận hành đưa ra các quyết định kỹ thuật có tính dự báo cao liên quan đến nâng cấp cơ sở hạ tầng và điều chỉnh tải vận hành hàng ngày.
Thông số kỹ thuật
Các thông số kỹ thuật |
Tiêu chuẩn đặc tính kỹ thuật |
Điện áp Hoạt động Định mức |
380V / 400V / 415V AC |
Dòng định mức (Thanh cái chính) |
630A tiêu chuẩn (Có thể tùy chỉnh tối đa lên đến 1600A) |
Cấu hình hệ thống |
3 pha 4 dây / 3 pha 5 dây |
Điện áp cách điện định mức |
1000V |
Đánh giá bảo vệ |
IP42 / IP54 |
Loại công tắc chuyển mạch |
Tự động & Thủ công (Hai nguồn) |
Các tình huống ứng dụng
Khu công nghiệp và nhà máy sản xuất:
Là một trung tâm phân phối điện công suất cao, tủ điện phân phối đáng tin cậy các tải điện lớn trên các dây chuyền sản xuất tự động, xưởng hàn và các cơ sở chế biến có công suất cao,
đồng thời quản lý an toàn các dòng điện năng lượng khổng lồ và cách ly sự cố điện cục bộ, giúp duy trì đúng tiến độ sản xuất mà không bị gián đoạn.
trên.
Trung tâm dữ liệu và hạ tầng trọng yếu:
Trong những môi trường mà việc mất điện gây ra hiện tượng hỏng dữ liệu nghiêm trọng, bộ chuyển mạch dự phòng tích hợp đảm bảo cấp điện dự phòng ngay lập tức.
điều này giúp các giá đỡ máy chủ, hệ thống làm mát và nguồn điện liên tục (UPS) vận hành liên tục mà không bị gián đoạn dù chỉ một mili-giây nào do lưới điện ngừng cung cấp.
điện.
Các trung tâm thương mại và tổ hợp cao tầng:
Hệ thống hiệu quả trong việc quản lý các yêu cầu phân phối điện phức tạp cho các trung tâm thương mại quy mô lớn, trụ sở chính của doanh nghiệp và các tòa nhà cho thuê nhiều khách hàng
các tòa nhà văn phòng. Việc đo lường hai mạch của nó giúp đơn giản hóa việc tính toán chi phí năng lượng chính xác và theo dõi chi phí cho từng khu vực riêng lẻ, hỗ trợ các quản lý bất động sản tối ưu hóa
chi phí tiện ích tổng thể của toàn bộ tòa nhà.
Hậu cần hiện đại và kho bãi thông minh:
Tủ điện điều khiển các hệ thống xử lý vật liệu quy mô lớn, băng chuyền phân loại liên tục và các thiết bị điều khiển khí hậu tự động. Nó bảo vệ thiết bị tự động hóa công nghệ cao khỏi các đợt xung điện từ lưới điện, đảm bảo hoạt động chuỗi cung ứng hiệu quả suốt 24/7 và ngăn ngừa các điểm nghẽn vận chuyển tốn kém.
tủ điện điều khiển các hệ thống xử lý vật liệu quy mô lớn, băng chuyền phân loại liên tục và các thiết bị điều khiển khí hậu tự động. Nó bảo vệ thiết bị tự động hóa công nghệ cao khỏi các đợt xung điện từ lưới điện, đảm bảo hoạt động chuỗi cung ứng hiệu quả suốt 24/7 và ngăn ngừa các điểm nghẽn vận chuyển tốn kém.
