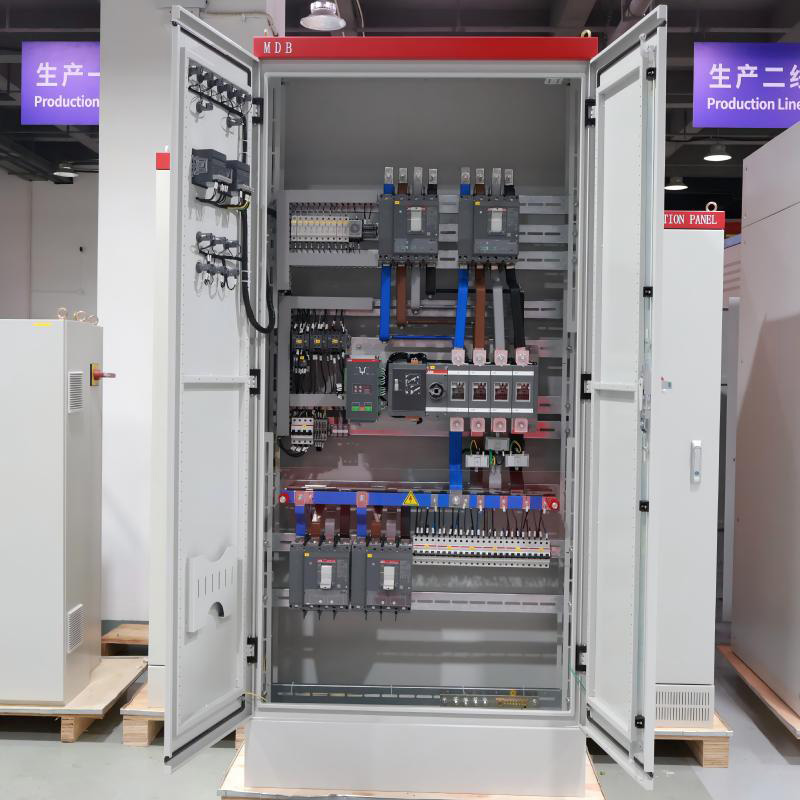

Pangkalahatang Paglalarawan
Ang premium na Complete Set Distribution Switchgear para sa mga Industrial Park na ito ay nagbibigay ng sentralisadong kontrol at komprehensibong proteksyon
para sa mga kumplikadong electrical network. Bilang sentral na nervous system ng power infrastructure ng isang pasilidad, ito ang nangangasiwa sa mahalagang
threshold kung saan pumasok ang mga external utility feeds sa lokal na grid. Sa pamamagitan ng pag-iintegrate ng intelligent power automation, ang sistema ay nawawala ang human
error sa panahon ng kritikal na source transitions at binabawasan ang mga electrical hazard bago pa man marating ang mga sensitive equipment. Itinayo para sa walang tigil na
24/7 na serbisyo, ang unified cabinet na ito ay nag-o-optimize ng energy allocation , ay nagpapabuti ng system efficiency , at binabawasan ang operational downtime.
Ang scalable na architecture nito ay madaling sumasaklaw sa mga susunod na expansion ng pasilidad, na nagpapahintulot sa mga engineering team na i-scale up ang mga branch circuits
nang maayos nang hindi kailangang muling itayo ang pangunahing pumasok na framework o baguhin ang sukat ng pangunahing kabinet, kaya't nababawasan ang malaking gastos sa kapital sa mahabang panahon
ng kapital.
Pangunahing Komponente at Mga Tampok

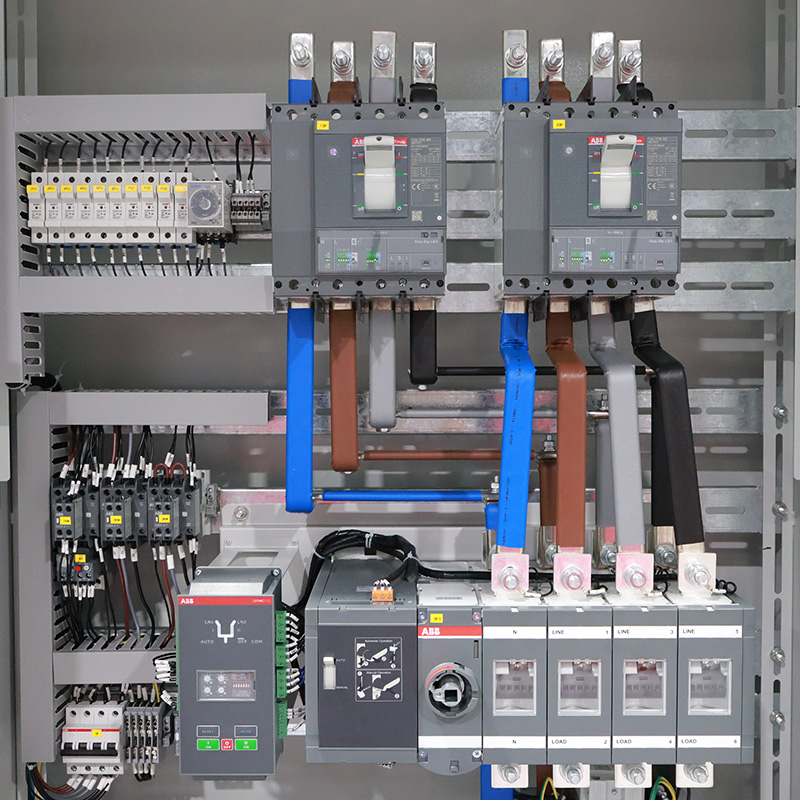

Ang kahusayan sa operasyon ng yunit na ito ay nakasalalay sa kanyang sophisticated na panloob na engineering at dynamic na mga sub-system. Kasama ang isang factory-integrated

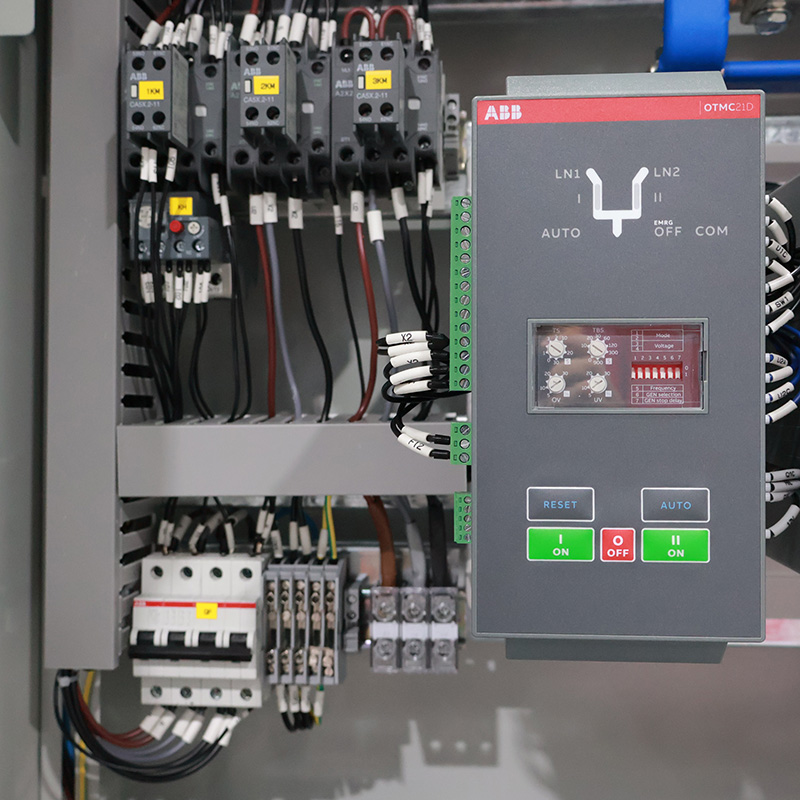

na konpigurasyon, ang mga gumagamit ay maaaring gamitin nang seamless ang 630A ATS control panel sa pangunahing framework upang pamahalaan ang emergency power-switching

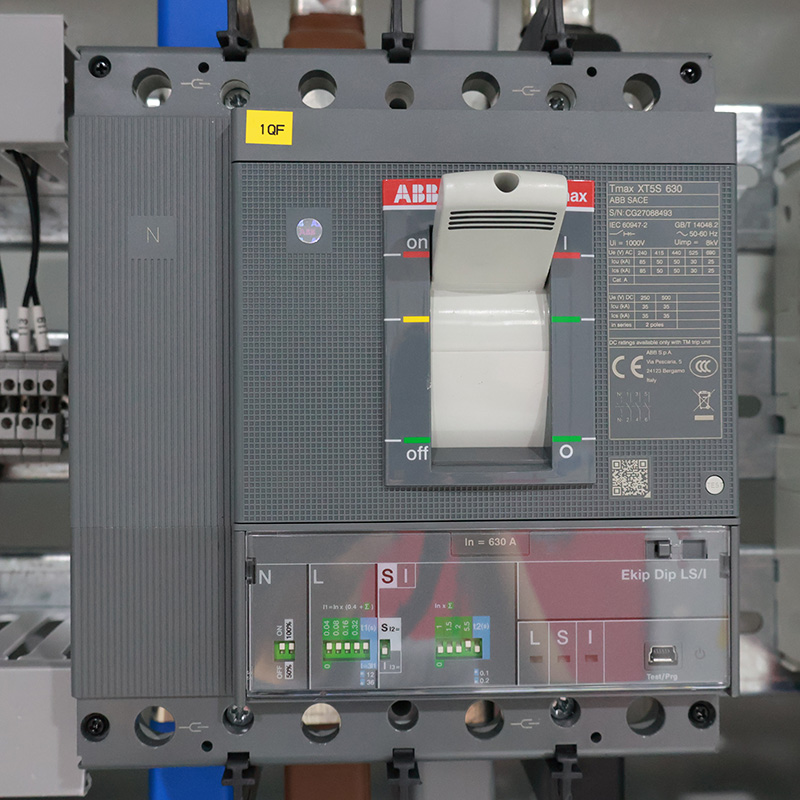

na mga siklo sa pagitan ng utility grids at backup generators. Ang pumasok na kuryente ay pinamamahalaan ng mga high-capacity breakers, kabilang ang isang ABB MCCB
Na Power Distribution Cabinet setup na nagbibigay ng hindi maikakailang proteksyon laban sa short-circuit at overcurrent para sa mga pangunahing feeder. Ang downstream
na distribusyon ay pinamamahalaan sa pamamagitan ng isang multi-tier breaker network, na hinahati ang kabuuang kasalukuyang daloy sa mga hiwalay na protektadong branch circuit. Precision
ang mga digital na meter ay nagsusuri sa pagkonsumo ng dalawang circuit, na nagbibigay ng tiyak na datos para sa pagsingil ng kuryente, pag-log ng diagnosis, at paghahPrognoza ng demand. Ito
kumpletong kombinasyon ng smart metering, matatag na copper busbars, at mabilis na gumagana na circuit breakers ay nagsisiguro ng perpektong katatagan ng grid at pinapanatili ang mga
industrial na operasyon na lubos na ligtas sa ilalim ng nagbabagong mga load.
Disenyo at Pagkakatugma
Disenyo:

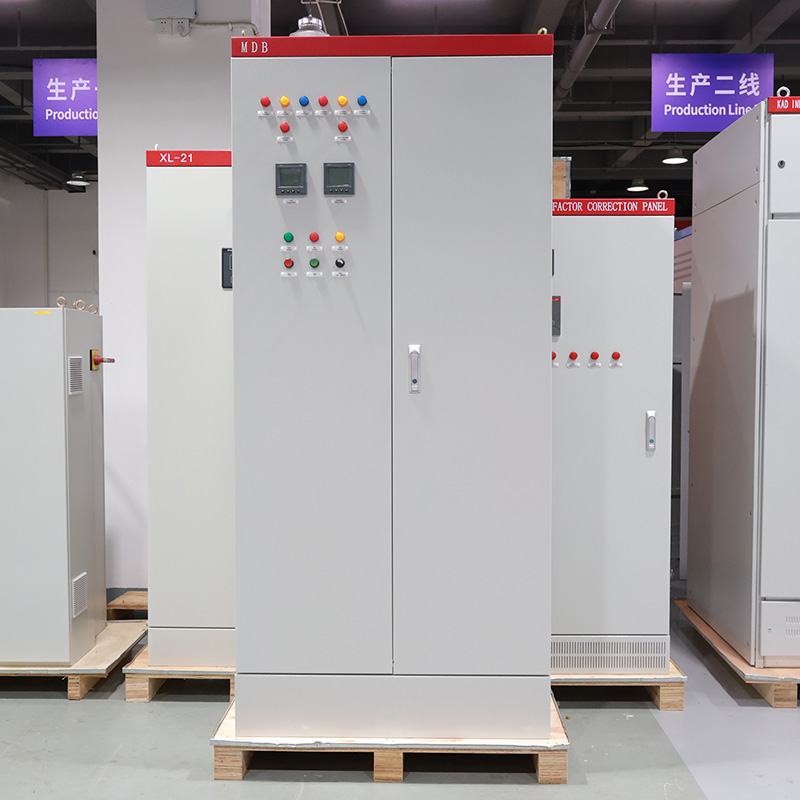

Itinayo gamit ang mga pinalalakas na steel panel na may mataas na kapal at may premium na powder-coated na pangwakas, ang Custom 3 Phase Power Distribution Cabinet na ito
ay nagbibigay ng napakahusay na tibay laban sa matitinding industrial na kapaligiran. Ang panloob na disenyo ay binibigyang-prioridad ang kaligtasan, na gumagamit ng mga hiwalay na pisikal na hadlang upang
hiwalayin ang mga busbar, mga koneksyon ng breaker, at mga kompartamento ng kontrol, kaya naman iniiwasan ang hindi sinasadyang arc flashes. Ang malinaw na mga indicator sa harap na panel, mga voltage meter,
at ergonomikong mga hawakan ay nagbibigay ng ligtas at direkta na access sa mahahalagang diagnostic sa mga koponan ng pagpapanatili nang hindi nila kailangang ipapaharap ang kanilang sarili sa mga buhay na conductor, kaya't ginagawa itong
mas mabilis na pagtukoy sa problema. Bukod dito, ang disenyo ng kahon ay may nakalaang mga lugar para sa pagpasok ng kable na may bentilasyon at mahigpit na pagse-seal laban sa alikabok na may rating na IP,
upang maiwasan ang lokal na sobrang init habang pinoprotektahan ang mga panloob na koneksyon laban sa mga partikulato sa pabrika.
Pagtustos:
Itinataguyod upang sumunod nang buo sa mahigpit na internasyonal na mga pamantayan sa kuryenteng mababang volt, ang advanced na Smart Low Voltage Distribution Cabinet na ito
ay nagpapagarantiya ng maaasahang pagganap sa mga global na grid. Ang bawat panloob na koneksyon, terminal block, at grounding busbar ay sumasailalim sa mahigpit na pagsusuri upang
matagalan ang biglang pagtaas ng voltage at mataas na thermal stress. Ang mga circuit ng kontrol sa mababang voltage ay hiwalay sa mga copper busbar na may mataas na kapangyarihan upang
alisin ang electromagnetic interference, na nagsisiguro ng malinis na pagpapadala ng data sa mga remote na SCADA monitoring system para sa predictive maintenance.
Bukod dito, ang mga na-integradong protocol sa komunikasyon ay sumusuporta sa bukas na Modbus at Ethernet na koneksyon, na nagbibigay-daan sa madaling digital handshake
pagkakasabay sa mga umiiral na arkitektura ng awtomatikong halaman nang hindi kailangang gumamit ng mahal na panlabas na converter ng signal.
Pangunahing mga pakinabang
Patuloy na Pagkakaroon ng Kapangyarihan
Kasama ang isang de-kalidad na 630A Dual Power ATS Cabinet na may mekanismong pang-inteligensya, ang sistema ay agad na lumilipat sa mga pang-reserbang generator kapag may pangunahing
pagkabigo ng grid, na pinapanatili ang pagpapatakbo ng mga mahahalagang linya ng produksyon nang walang mahal na pagkakatigil o manu-manong pag-reset. Sinisiguro nito ang transisyon na mas mabilis kaysa isang segundo
upang mapanatili ang minimum na kinakailangan sa boltahe. Ang mabilis na paglipat na ito ay aktibong pinipigilan ang pagkawala ng data sa mga digital na kontrol at pinoprotektahan
ang awtomatikong daloy ng produksyon laban sa mahal na mga siklo ng pag-restart.
Awtomatikong Optimalisasyon ng Grid
Ang yunit ay gumagana bilang isang advanced na Industrial Automatic Power Cabinet, na gumagamit ng mga smart logic controller upang awtomatikong i-rout ang kapangyarihan, tukuyin ang phase
imbalances, at i-trip ang mga sirkit na may kahinaan bago pa man ito makaapekto sa kabuuang integridad ng kuryente ng pasilidad. Ang awtomatikong diagnosis na ito ay nag-aalis ng pangangailangan para sa
manuwal na pagtukoy sa problema habang may kaguluhan sa karga. Sa pamamagitan ng patuloy na pagpapalit ng mga variable ng power factor, ang kabinet ay nag-o-optimize sa kabuuang balanse ng karga
at pinabubuti ang kahusayan ng mga transformer na may mataas na kapasidad.
Kumpletong Multi-Level na Proteksyon

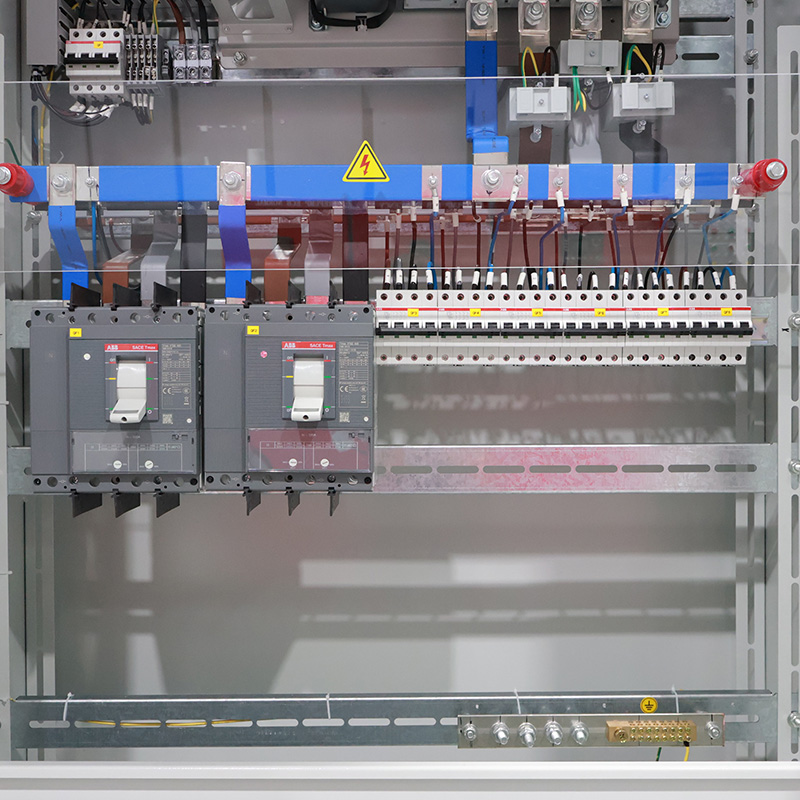

Sa pamamagitan ng koordinasyon ng pangunahing pumasok na air circuit breakers at ng mga downstream molded case breakers, ang sistema ay nag-i-isolate ng mga kawalan sa mga lokal na sangay na sirkito,
nagpoprotekta sa mahal na makinarya, binabawasan ang lokal na pinsala dahil sa arko, at pinipigilan ang malawakang blackouts sa pasilidad. Ang selektibong koordinasyon na ito ay nag-i-isolate
ng mga elektrikal na isyu sa eksaktong punto ng pinagmulan nito nang hindi nakikisalamuha sa mga hindi apektadong sektor. Ang arkitekturang ito ay mahigpit na naglilimita sa thermal at magnetic na stress,
na nagpapahaba ng buhay-paggamit ng buong network ng distribusyon ng industriyal na parke.
Presisyong Analytics sa Enerhiya
Na-kakapagbigay ng dalawang sirkito ng digital na monitoring, ang kabinet ay nagbibigay sa mga tagapamahala ng pasilidad ng real-time na pagsubaybay sa voltage, kasalukuyang daloy, at mga power factor,
pagpapadali ng pag-alaala ng gastos, pagbaba ng mga singil sa kagamitang pangkuryente, at pagkilala sa nakatagong pag-aaksaya ng enerhiya sa buong mga sangay. Ang mga nakapaloob na module ng pagproseso
lumilipat nang ligtas ng mga sukatan ng pagkonsumo ng kuryente upang suportahan ang mga audit sa berdeng enerhiya at ang pag-uulat ng pangkorporasyong bakas ng carbon. Ang mga pananaw mula sa data na ito ay nagbibigay kapangyarihan sa
mga koponan sa operasyon na gumawa ng mga mahuhulaang desisyon sa inhinyerya tungkol sa mga upgrade sa pasilidad at sa paglipat ng araw-araw na operasyonal na karga.
Parameter
Teknikal na parameter |
Pamantayan ng Espesipikasyon |
Naka-rate na Operational na Boltahe |
380V / 400V / 415V AC |
Nakatakda na Kasalukuyang Daloy (Pangunahing Busbar) |
630A Pamantayan (Maaaring i-customize hanggang 1600A) |
Pagsasaayos ng sistema |
3-phase 4-wire / 3-phase 5-wire |
Naka-rate na Boltahe ng Insulasyon |
1000v |
Rating ng Proteksyon |
IP42 / IP54 |
Uri ng Transfer Switch |
Automatiko at Manu-manong (Dalawang Pinagkukunan) |
Mga Senaryo ng Aplikasyon
Mga Industriyal na Zona at Mga Pabrika ng Pagmamanupaktura:
Bilang isang sentro ng kuryente na may mataas na kapasidad, ang kabinet ay nangangalaga nang maaasahan sa pagpapamahagi ng malalaking karga ng kuryente sa mga awtomatikong linya ng produksyon, mga workshop ng pagsolda, at mga pasilidad na may mataas na dami ng
pagproseso. Pinamamahalaan nito nang ligtas ang napakalalaking daloy ng enerhiya habang pinhihiwalay ang mga lokal na kaguluhan sa kuryente, upang panatilihin ang mga iskedyul ng pagmamanupaktura nang eksaktong
nasa takdang oras.
Mga Sentro ng Data at Mahahalagang Pasilidad:
Sa mga kapaligiran kung saan ang pagkawala ng kuryente ay nagdudulot ng nakalululong na pagkasira ng data, ang isinama na awtomatikong switch para sa paglipat ng kuryente ay nagtiyak ng agarang pagpapatakbo ng backup na kuryente
ito ang nagpapanatili sa mga server rack, imprastruktura ng paglamig, at mga uninterruptible power supply na tumatakbo nang tuloy-tuloy nang walang isang millisecond na pagbaba ng
supply mula sa grid.
Mga Komersyal na Sentro at Mga Gusaling Mataas:
Ang sistema ay epektibong namamahala sa mga kumplikadong pangangailangan sa pamamahagi ng kuryente para sa malalawak na mga shopping mall, mga tanggapan ng korporasyon, at mga gusali na may maraming
mga torre ng opisina. Ang kanyang dalawang sirkuit na pagsukat ay nagpapadali ng tiyak na pagbabayad ng enerhiya at pagsubaybay sa gastos para sa mga indibidwal na sona, na tumutulong sa mga namamahala ng ari-arian na i-optimize
ang kabuuang gastos sa utility ng gusali.
Modernong Logistics at Smart Warehousing:
Ang switchgear ay nagpapatakbo ng malalaking sistema ng paghahandle ng materyales, patuloy na conveyor para sa pag-uuri, at awtomatikong yunit ng kontrol ng klima. Ito ay nangangalaga sa mataas na teknolohiyang kagamitan sa awtomasyon laban sa mga grid surge, na nagtitiyak ng mahusay at walang-humpay na operasyon ng supply chain at pinipigilan ang mahal na mga bottleneck sa transit.
ang switchgear ay nagpapatakbo ng malalaking sistema ng paghahandle ng materyales, patuloy na conveyor para sa pag-uuri, at awtomatikong yunit ng kontrol ng klima. Ito ay nangangalaga sa mataas na teknolohiyang kagamitan sa awtomasyon laban sa mga grid surge, na nagtitiyak ng mahusay at walang-humpay na operasyon ng supply chain at pinipigilan ang mahal na mga bottleneck sa transit.
