ระบบตู้ควบคุมแบบครบวงจร สำหรับโครงการจ่ายไฟฟ้าในศูนย์การค้า

มีความต้องการความน่าเชื่อถือสูง: การหยุดจ่ายไฟโดยตรงส่งผลต่อการดำเนินงานและความปลอดภัย (เช่น การหยุดทำงานของบันไดเลื่อน การขัดข้องของเครื่องเก็บเงินอัตโนมัติ ระบบดับเพลิงล้มเหลว);

ความซับซ้อนในการจัดการสูง: ต้องการการควบคุมแบบแบ่งโซนและการแยกจุดขัดข้องอย่างรวดเร็ว เพื่อลดต้นทุนการดำเนินงานและการบำรุงรักษา

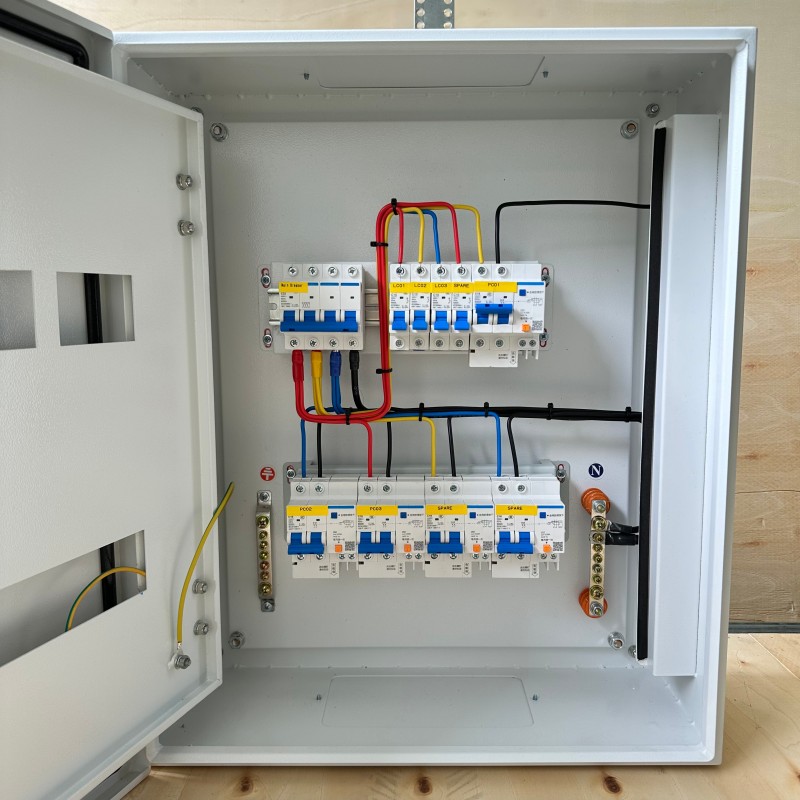

ออกแบบแบบ 4 ขั้ว (4P) : เหมาะสำหรับระบบสามเฟสสี่สาย สามารถปกป้องสายเฟสและสายกลางพร้อมกัน เพื่อหลีกเลี่ยงอันตรายจากไฟรั่ว;

กระแสไฟฟ้าที่กำหนด 32A: สอดคล้องกับโหลดกำลังต่ำได้อย่างแม่นยำ พร้อมการทำงานตัดอัตโนมัติเมื่อเกิดโอเวอร์โหลด/ลัดวงจร เพื่อปกป้องอุปกรณ์ .

การกำหนดตำแหน่งเชิงฟังก์ชัน :พื้นที่สาธารณะของชั้นต่างๆ (เช่น แสงสว่างในทางเดิน, กลุ่มร้านค้าขนาดเล็ก)

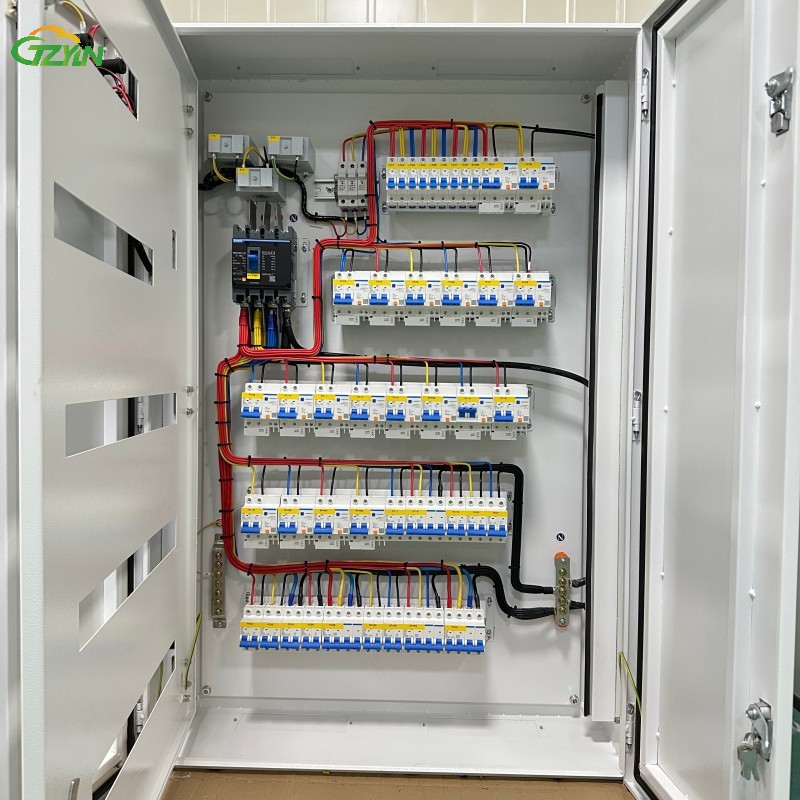

10 วงจรย่อยแยกอิสระ : สามารถแบ่งวงจรย่อย เช่น "แสงสว่าง, ปลั๊กไฟ, โคมไฟโฆษณา"; ในกรณีที่เกิดข้อผิดพลาด

จะตัดเพียงวงจรเดียวโดยไม่กระทบต่อพื้นที่อื่นๆ;

ความสามารถในการรับโหลด 40A : รองรับความต้องการในการใช้งานอุปกรณ์หลายเครื่องแบบขนานกัน (เช่น เครื่องแช่แข็งหลายเครื่อง + แสงสว่างในพื้นที่บริการอาหาร)

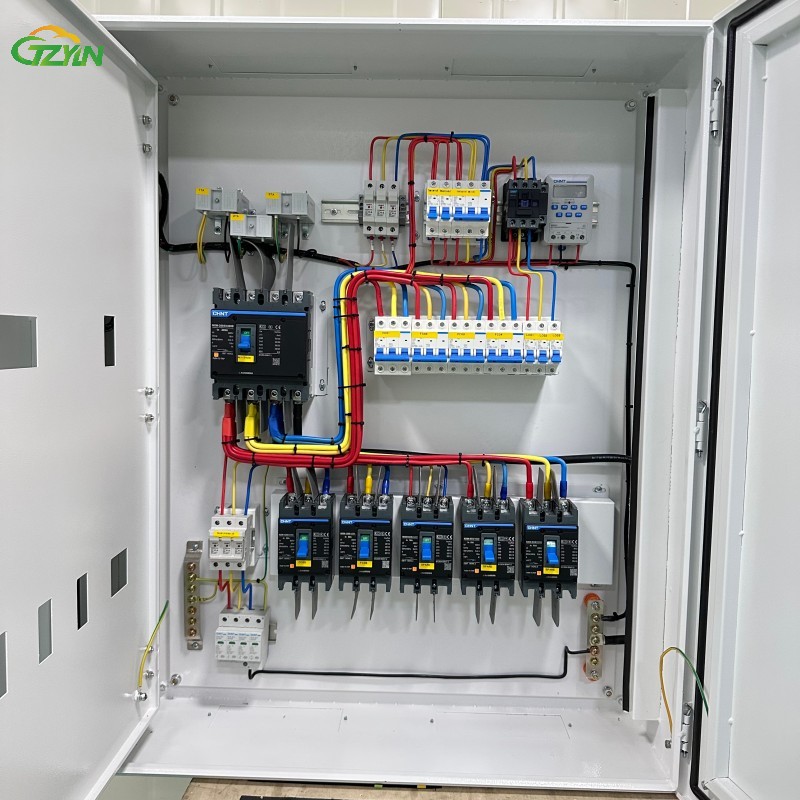

การกระจายโหลดระดับกลาง : กล่องกระจายไฟฟ้า 125A

​ การกำหนดตำแหน่งเชิงฟังก์ชัน : จุดจ่ายไฟระดับชั้น (เช่น ระบบระบายอากาศ, ชุดเครื่องปรับอากาศขนาดกลาง)

ความสามารถในการรับโหลดสูง + การจ่ายไฟฟ้าที่เสถียร : บัสบาร์ทองแดงช่วยลดการสูญเสียพลังงาน ทำให้ระบบไฟฟ้าระดับชั้นทำงานได้อย่างต่อเนื่อง

พลังงาน ระบบ (เช่น พัดลมระบายอากาศ บันไดเลื่อน)

การป้องกันที่ได้รับการปรับปรุง : นอกจากการป้องกันการโอเวอร์โหลด/ลัดวงจรแล้ว บางรุ่นยังรองรับการป้องกันแรงดันไฟฟ้าเกิน/ต่ำ เพื่อให้เหมาะสมกับระบบไฟฟ้าของศูนย์การค้าที่ซับซ้อน

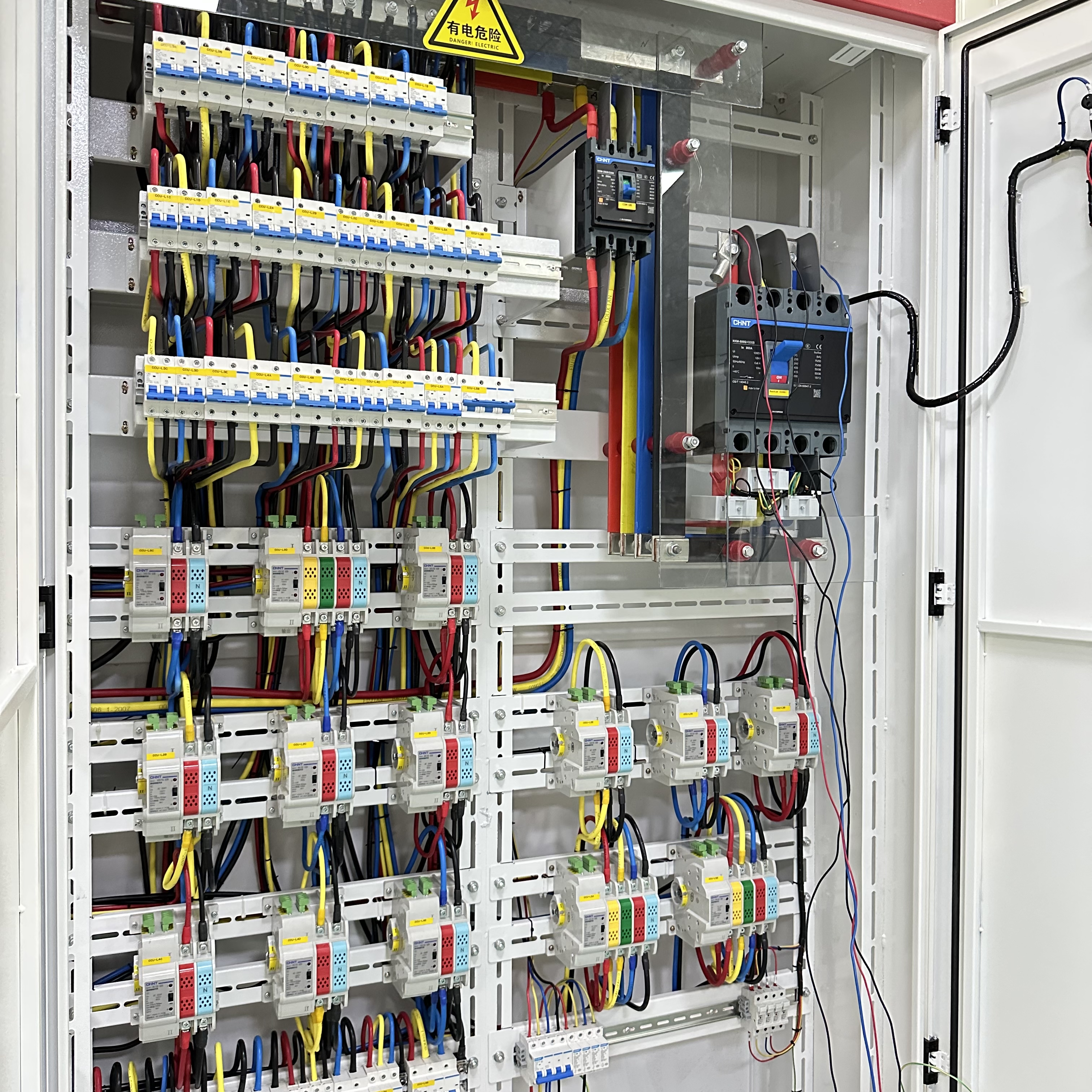

แหล่งจ่ายไฟสำหรับอุปกรณ์ขนาดใหญ่ : กล่องกระจายไฟฟ้า 200A-7 วงจร

การกำหนดตำแหน่งเชิงฟังก์ชัน : กลุ่มอุปกรณ์หลัก (เช่น เครื่องปรับอากาศแบบกลาง, ชุดบันไดเลื่อนขนาดใหญ่)

7 วงจรกำลังสูง : แต่ละวงจรสามารถจ่ายไฟให้กับอุปกรณ์ขนาดใหญ่ได้ (เช่น ชุดเครื่องปรับอากาศแบบ 380V โดยกระแสไฟฟ้าในวงจรเดี่ยวสามารถสูงถึง 30-50A);

การขยายตัวแบบยืดหยุ่น: ตำแหน่งสายไฟที่สำรองไว้รองรับการเพิ่มอุปกรณ์ในอนาคต (เช่น เตาอบไฟฟ้าสำหรับธุรกิจขนาดกลางและขนาดย่อมใหม่)

​​

แกนกลางของการรับประกันกรณีฉุกเฉิน : ตู้ ATS แบบเฟสเดียว

การกำหนดตำแหน่งเชิงฟังก์ชัน : จ่ายไฟฟ้าแบบไม่หยุดชะงักสำหรับโหลดเฟสเดียวที่สำคัญ เช่น ระบบดับเพลิง ระบบเฝ้าระวัง และเครื่องเก็บเงิน

(เช่น โคมไฟฉุกเฉิน เครื่อง POS กล้องถ่ายภาพ)

กลไกหลัก:

การเปลี่ยนแหล่งจ่ายไฟโดยอัตโนมัติ: เมื่อแหล่งจ่ายไฟหลักขัดข้องหรือผิดปกติ จะเปลี่ยนไปใช้แหล่งจ่ายไฟสำรอง (เช่น เครื่องปั่นไฟดีเซล) ภายใน ≤0.2 วินาที เพื่อให้ระบบสำคัญยังคงทำงานได้

รองรับเฟสเดียว: ปรับแต่งให้เหมาะสมกับโหลด 220V เฟสเดียว หลีกเลี่ยงการสิ้นเปลืองทรัพยากรของ ATS แบบสามเฟส

การตรวจสอบอัจฉริยะ: รุ่นบางรุ่นมีหน้าจอแสดงผลเพื่อตรวจสอบสถานะแหล่งจ่ายไฟหลัก/สำรองแบบเรียลไทม์ และแจ้งเตือนความผิดพลาดโดยอัตโนมัติ

การออกแบบระบบ: การป้องกันแบบลำดับชั้น + การสำรองข้อมูลฉุกเฉิน

ตรรกะการจ่ายไฟ:

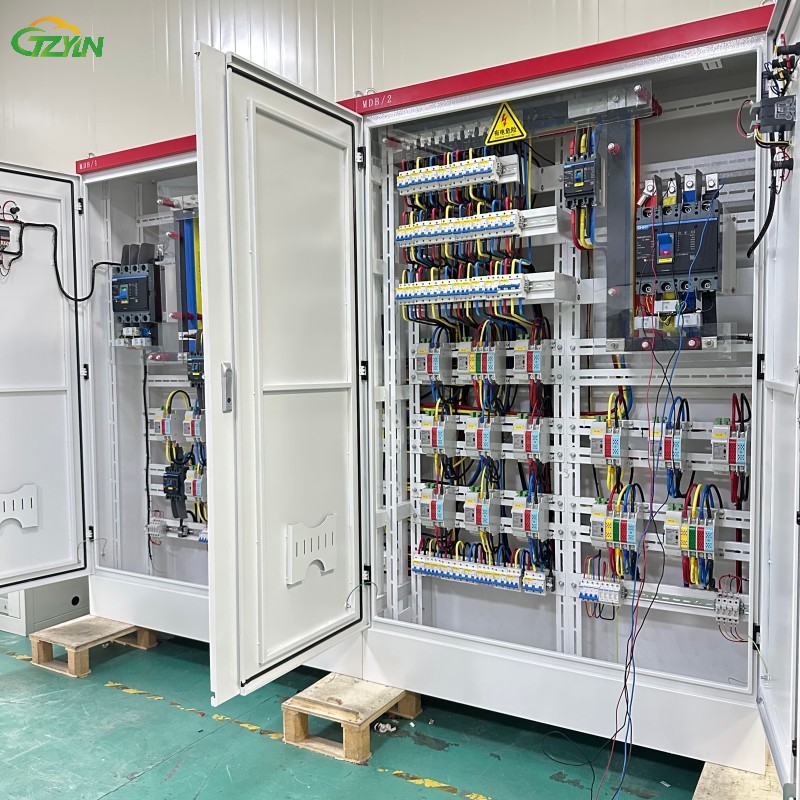

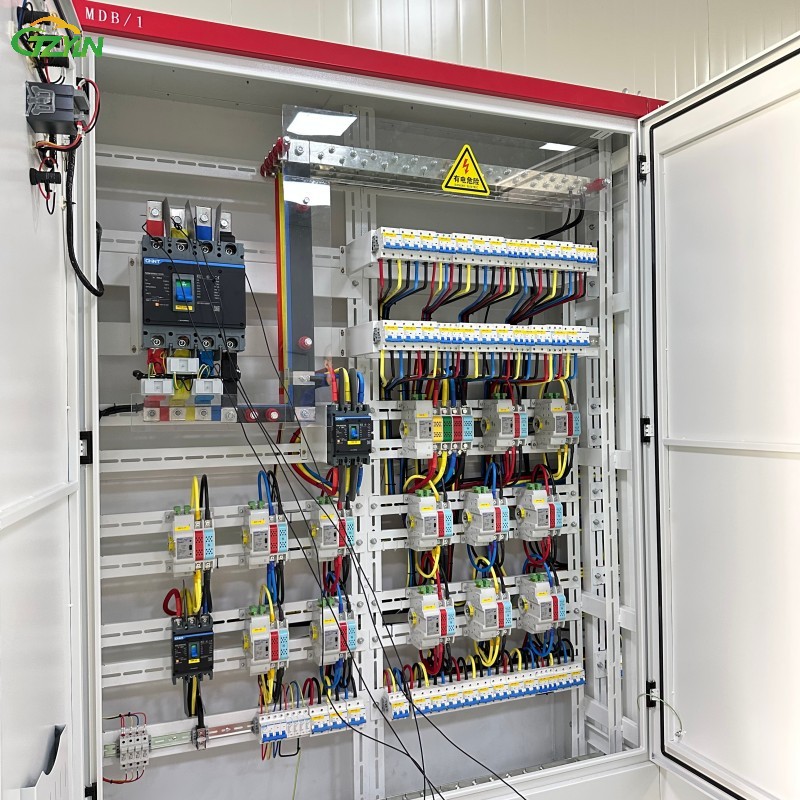

กล่องหลัก 800A → กล่องย่อย 200A/125A → กล่องสาขา/ปลายทาง 40A-10 หรือ 4P-32A ↓ (การสำรองไฟฉุกเฉิน)

ระดับอุปกรณ์: ตัวตัดวงจรในแต่ละกล่องจ่ายไฟ ให้การป้องกันการโอเวอร์โหลดและลัดวงจร;

ระดับระบบ: ตู้ ATS ทำให้เกิดการสำรองแหล่งจ่ายไฟหลัก/สำรอง เพื่อหลีกเลี่ยงการหยุดจ่ายไฟเป็นเวลานาน;

ระดับการป้องกันทางกายภาพ: มีค่า IP30 (ป้องกันฝุ่นและน้ำกระเด็น) พร้อมระบบสายไฟภายในมาตรฐาน (สายสีแยกเฟส/สายกลาง

ขั้วต่อที่มั่นคงเพื่อป้องกันการเกิดประกายไฟ)

การรับประกันการใช้งาน:

หลีกเลี่ยงความเสียหายจากไฟดับ (เช่น ปิดบันไดเลื่อนจนลูกค้าร้องเรียน การขัดข้องของเครื่องเก็บเงินส่งผลต่อธุรกรรม)

การควบคุมแบบแบ่งโซนช่วยลดการใช้พลังงาน (เช่น ปิดบางสาขาในช่วงเวลาที่ไม่ได้ทำการ)

อัปเกรดความปลอดภัย:

ระบบป้องกัน/ตรวจสอบอัคคีภัยทำงานตลอด 24/7 (รับประกันโดยตู้ ATS) ปฏิบัติตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัยในอาคารสำนักงาน

ระบบตัดอัตโนมัติเมื่อเกิดกระแสเกินหรือลัดวงจร ลดความเสี่ยงจากไฟฟ้าลุกไหม้

การดำเนินงานและการบำรุงรักษาอย่างมีประสิทธิภาพ:

การควบคุมสาขาแยกอิสระ ช่วยระบุจุดผิดพลาดภายใน ≤5 นาที

แสดงสถานะของตู้ ATS ช่วยลดค่าใช้จ่ายในการตรวจสอบด้วยคน
