คู่มืออย่างละเอียดเกี่ยวกับตู้ควบคุมพลังงานคู่ ATS สำหรับลิฟต์

ข้อมูลเชิงลึกหลัก: เหตุใดลิฟต์จึงต้องใช้ตู้ ATS ที่มีสเปกสูง

ในอาคารสูงสมัยใหม่ ลิฟต์ไม่ได้เป็นเพียงแค่ระบบขนส่งเท่านั้น แต่ยังเป็นเส้นทางชีวิตสำคัญสำหรับการอพยพในสถานการณ์ฉุกเฉิน สำหรับผู้จัดการด้านสิ่งอำนวยความสะดวกและหัวหน้าฝ่ายจัดซื้ออุปกรณ์ การเข้าใจถึงคุณค่าหลักของ ตู้สวิตช์โอนอัตโนมัติ (ATS) คือก้าวแรกในการลดความเสี่ยง

การจ่ายไฟอย่างต่อเนื่องแบบไร้รอยต่อ

ตู้ ATS ทำหน้าที่เป็นศูนย์กลางตรวจสอบความแม่นยำสูง เมื่อแหล่งจ่ายไฟหลักเกิดขัดข้อง แรงดันตก หรือสูญเสียเฟส ระบบจะตรวจพบความผิดปกติภายในไม่กี่มิลลิวินาที และเปลี่ยนไปใช้แหล่งจ่ายไฟสำรองโดยอัตโนมัติ (เช่น เครื่องกำเนิดไฟฟ้าหรือกริดไฟฟ้าสำรอง)

การปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่ไวต่อความเสียหาย

การสลับแหล่งจ่ายไฟเกี่ยวข้องกับการตรวจสอบเฟสอย่างซับซ้อนและการลดการเกิดอาร์กไฟฟ้า ตู้ ATS ที่มีคุณสมบัติสูงจะช่วยลดกระแสปะทุในระหว่างการเปลี่ยนแหล่งจ่าย ซึ่งจะป้องกันความเสียหายถาวรต่ออุปกรณ์ควบคุมความถี่แบบแปรผัน (VFDs) อันเป็นอุปกรณ์สำคัญของลิฟต์

การออกแบบอุตสาหกรรมมาตรฐาน

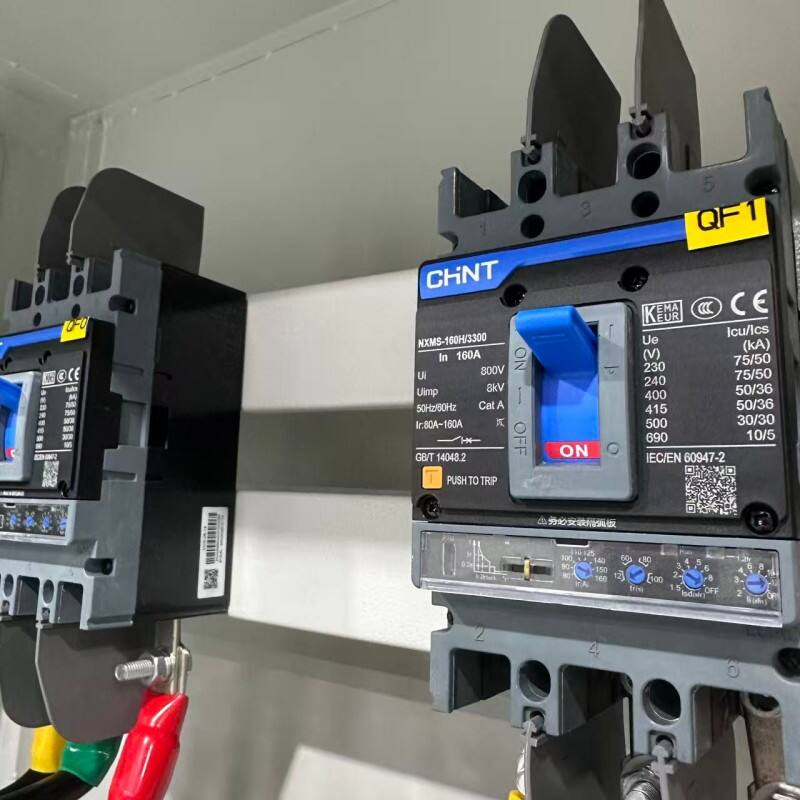

ตู้คุณภาพสูง เช่น ประเภท XL-21 ที่แสดงในภาพเทคนิคของเรา มีโครงสร้างแข็งแรงและติดตั้งเบรกเกอร์แบบ Molded Case Circuit Breakers (MCCB) ที่มีความสามารถในการตัดกระแสสูง การใช้คอมโพเนนต์ชั้นนำอย่าง CHNT (Chint) ทำให้มั่นใจได้ถึงการป้องกันลัดวงจรและโอเวอร์โหลดได้อย่างมั่นคงแม้ในสภาพแวดล้อมที่รุนแรง

ตรรกะการเลือก: การระบุอุปสรรคทางเทคนิคในตู้ประสิทธิภาพสูง

เมื่อดำเนินการค้าข้ามพรมแดนแบบ B2B หรือการจัดซื้อจำนวนมาก ราคาไม่ควรเป็นเกณฑ์เดียว ผู้จัดซื้อที่มีประสบการณ์จะประเมินคุณภาพของผู้จัดจำหน่ายจากรายละเอียดทางเทคนิคเหล่านี้

T การควบคุมการเพิ่มอุณหภูมิและการผลิตบัสบาร์

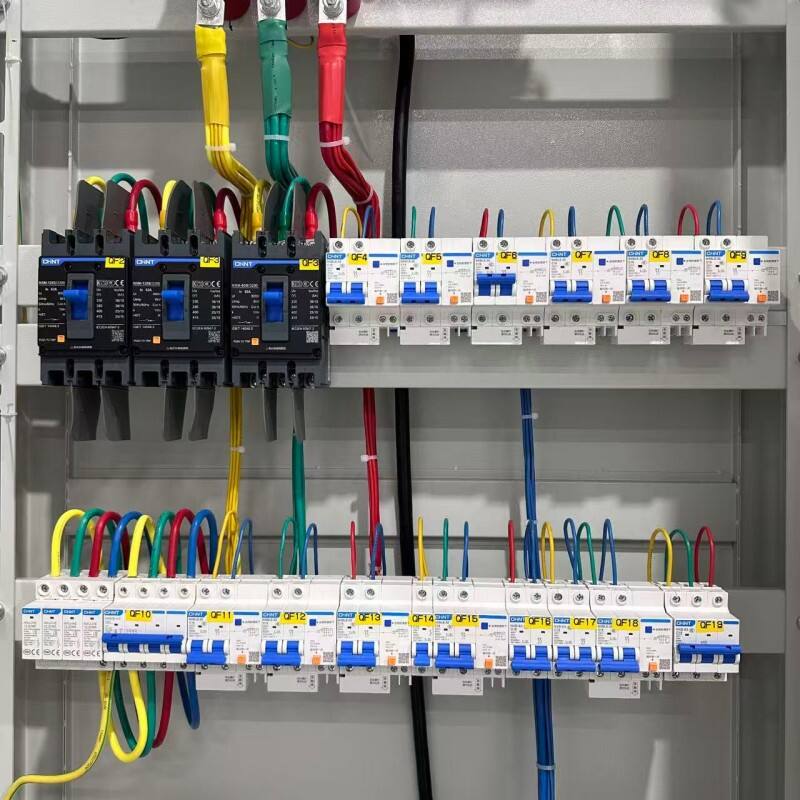

ลิฟต์สร้างภาระเหนี่ยวนำสูงมากในช่วงเริ่มต้นทำงาน ตู้ ATS ที่มีประสิทธิภาพสูงใช้บัสบาร์ทองแดงบริสุทธิ์และขั้วต่อที่บีบอัดอย่างแน่นหนา การเดินสายไฟแบบมืออาชีพปฏิบัติตามการจัดสีตามมาตรฐาน (สีเหลือง สีเขียว สีแดง สำหรับเฟส A, B และ C) เพื่อให้มั่นใจว่าการเชื่อมต่อไฟฟ้าจะไม่เกิดความร้อนสูงเกินไปเนื่องจากการเกิดออกซิเดชันหรือหลวมจากการใช้งานเป็นเวลานานหลายปี

อินเทอร์เฟซตรวจสอบอัจฉริยะ

ตู้ที่ทันสมัยต้องติดตั้งมิเตอร์แสดงผลดิจิทัลบนประตูเพื่อตรวจสอบแรงดันไฟฟ้าสามเฟส กระแสไฟฟ้า และค่าแฟกเตอร์กำลัง ซึ่งให้ข้อมูลแบบเรียลไทม์แก่ผู้จัดการสถานที่เพื่อการควบคุมการดำเนินงาน

การปรับแต่งและการแยกจุดขัดข้อง n

ผู้จัดจำหน่ายที่เชื่อถือได้สามารถปรับแต่งค่าทริปของเบรกเกอร์ได้ตามจำนวนชั้นและความโหลดของลิฟต์ในอาคารโดยเฉพาะ แผนการจ่ายไฟที่มีความสมบูรณ์จะทำให้เกิด "Selective Coordination" หมายความว่า หากเกิดข้อผิดพลาดในวงจรย่อย เบรกเกอร์เฉพาะจุดนั้นจะตัดเพียงจุดเดียว โดยไม่กระทบกับระบบไฟหลักของอาคาร

การเปลี่ยนผ่านสู่ดิจิทัล: บทบาทของโมดูลตรวจสอบอัจฉริยะ

ในยุคอุตสาหกรรม 4.0 ตู้ควบคุม ATS ไม่ใช่อุปกรณ์ฮาร์ดแวร์ที่ "เงียบ" อีกต่อไป การเลือกใช้งานอย่างชาญฉลาดได้กลายเป็นประเด็นสำคัญใหม่สำหรับผู้จัดการฝ่ายการผลิต:

การบูรณาการ IoT

ตู้ควบคุมรุ่นใหม่รวมมิเตอร์ไฟฟ้าอัจฉริยะที่รองรับโปรโตคอล Modbus-RTU หรือ Ethernet ซึ่งช่วยให้สามารถส่งข้อมูลสถานะเบรกเกอร์ การใช้พลังงานแบบเรียลไทม์ และข้อมูลการสึกหรอของขั้วต่อไปยังระบบบริหารจัดการพลังงานของอาคาร (EMS) ได้

การบํารุงรักษาแบบคาดการณ์

หัวใจของการปรับปรุงระบบสู่ดิจิทัลอยู่ที่การเปลี่ยนแปลงจากการบำรุงรักษาแบบ "ตอบสนอง" ไปสู่การบำรุงรักษาแบบ "ทำนายล่วงหน้า" โดยการตรวจสอบความผิดปกติของคลื่นกระแสไฟฟ้าในระหว่างการถ่ายโอนพลังงาน ผู้จัดการสามารถระบุความเสี่ยง เช่น การเชื่อมต่อติดกันของขั้วสัมผัส หรือสายเคเบิลที่เสื่อมสภาพ ก่อนที่จะเกิดความล้มเหลว

ประสิทธิภาพในระยะยาว

แม้ว่าโมดูลอัจฉริยะจะเพิ่มต้นทุนการลงทุนเริ่มต้น (CAPEX) เล็กน้อย แต่สามารถลดต้นทุนแรงงานในการตรวจสอบด้วยตนเองได้อย่างมาก การปรับปรุงประสิทธิภาพการใช้พลังงานโดยอาศัยข้อมูลคือกุญแจสำคัญในการได้รับการรับรองอาคารสีเขียวและบรรลุเป้าหมาย ESG

การลดความเสี่ยง: การวิเคราะห์ต้นทุนและผลประโยชน์ของความน่าเชื่อถือในระยะยาว

ผู้ตัดสินใจจำเป็นต้องเข้าใจว่าราคาซื้อเริ่มต้นของตู้ ATS นั้นคิดเป็นเพียงส่วนเล็กๆ ของต้นทุนตลอดอายุการใช้งานโดยรวม

หลีกเลี่ยงกับดัก "ไม่ได้มาตรฐาน"

ตู้ประเภทต่ำที่ไม่ได้มาตรฐานมักใช้วัสดุสัมผัสคุณภาพต่ำ ซึ่งมีแนวโน้มจะละลายหรือ "เชื่อมติด" กันในระหว่างการทำงานสลับบ่อยครั้ง ส่งผลให้ลิฟต์หยุดทำงานหรือเกิดอุบัติเหตุผู้ติดอยู่ในลิฟต์ ซึ่งนำไปสู่ความรับผิดทางกฎหมายและความเสียหายต่อชื่อเสียงอย่างมาก

คุณค่าของ การประกันการดำเนินงาน

การลงทุนในตู้ ATS ที่มีใบรับรอง CQC หรือ CE และใช้อุปกรณ์เบรกเกอร์จากแบรนด์ที่ได้รับการยอมรับ ถือเป็นการซื้อกรมธรรม์ประกันภัยระยะยาว โดยความสามารถในการตัดกระแสไฟฟ้าสูงจะทำให้ระบบตัดไฟทันทีก่อนที่จะเกิดเพลิงไหม้จากไฟฟ้าลัดวงจร

การเข้าถึงเพื่อซ่อมบำรุง

ผู้จัดจำหน่ายที่มีคุณภาพจะจัดเตรียมแผนผังสายไฟอย่างละเอียด และออกแบบพื้นที่ภายในตู้ให้มีการระบายความร้อนได้อย่างเพียงพอ ซึ่งจะเป็นตัวกำหนดว่าอุปกรณ์จะสามารถซ่อมบำรุงได้ง่ายเพียงใด และการจัดหาอะไหล่ในช่วง 15 ปีข้างหน้าจะมีความสะดวกแค่ไหน

คำถามที่พบบ่อยสำหรับมืออาชีพ

1. เวลาสลับมาตรฐานสำหรับระบบ ATS ของลิฟต์คือเท่าใด

มาตรฐานอุตสาหกรรมโดยทั่วไปอยู่ระหว่าง 100 มิลลิวินาที ถึง 500 มิลลิวินาที เป็นสิ่งสำคัญที่ต้องแน่ใจว่าเวลาสลับมีความเร็วเพียงพอ เพื่อไม่ให้ระบบควบคุมลิฟต์สูญเสียพารามิเตอร์การปฏิบัติงาน หรือทำให้ระบบล็อกอัตโนมัติ

2. เหตุใดเบรกเกอร์แม่พิมพ์ (MCCB) จึงได้รับความนิยมมากกว่าเบรกเกอร์แบบ MCB มาตรฐานสำหรับลิฟต์

MCCB มีความสามารถในการตัดกระแสสูงกว่า (Icu) และมีคุณสมบัติในการดับอาร์กไฟฟ้าได้ดีกว่า เนื่องจากมอเตอร์ลิฟต์เป็นโหลดแบบเหนี่ยวนำ จึงสร้างอาร์กไฟฟ้าที่รุนแรง MCCB จึงสามารถจัดการกับการเปลี่ยนแปลงเหล่านี้ได้อย่างเชื่อถือได้มากกว่า และยังมีการตั้งค่าป้องกันที่สามารถปรับแต่งได้

3. ฉันจะคำนวณกระแสไฟฟ้าที่กำหนดสำหรับตู้ ATS ของลิฟต์อย่างไร

โดยทั่วไปแนะนำให้เลือกขนาดของ ATS ไว้ที่ 1.25 ถึง 1.5 เท่าของกระแสไฟฟ้าที่กำหนดรวมของระบบลิฟต์ ตัวอย่างเช่น หากระบบใช้กระแสไฟฟ้า 100A ควรเลือกเบรกเกอร์ขนาด 125A หรือ 160A เพื่อรองรับกระแสไฟขณะเริ่มต้นทำงาน โดยไม่ทำให้เบรกเกอร์ตัดโดยไม่จำเป็น

4. การระบุสีสายไฟภายในมีการมาตรฐานระดับโลกหรือไม่

แม้ว่าหลายพื้นที่จะใช้สีเหลือง/เขียว/แดง สำหรับ L1/L2/L3 แต่มาตรฐานสากลอาจแตกต่างกัน (เช่น สีน้ำตาล/ดำ/เทา ในสหภาพยุโรป) ผู้จัดจำหน่ายระดับแนวหน้าจะปรับการกำหนดรหัสสีให้สอดคล้องกับข้อกำหนดไฟฟ้าในประเทศปลายทาง

5. การตรวจสอบตามปกติที่จำเป็นหลังจากการติดตั้งมีอะไรบ้าง

นอกจากการกำจัดฝุ่นประจำปีและการขันขั้วต่อให้แน่นแล้ว การทดสอบที่สำคัญที่สุดคือ "การทดสอบถ่ายโอนภาระขณะทำงาน (Live Load Transfer Test)" นอกจากนี้ยังแนะนำให้ใช้กล้องถ่ายภาพความร้อนอินฟราเรดเพื่อตรวจสอบจุดร้อนที่ขั้วต่อ เพื่อป้องกันความเสี่ยงจากอัคคีภัย
