กล่องแยกสายเคเบิลกลางแจ้ง 10 กิโลโวลต์: "หลอดเลือดที่เชื่อถือได้" ของระบบโครงข่ายไฟฟ้าในเมืองสมัยใหม่

เมื่อออกแบบแผนการจ่ายไฟฟ้าแรงสูง 10 กิโลโวลต์ สำหรับโครงข่ายไฟฟ้าในเมืองหรือสวนอุตสาหกรรม คุณกำลังเผชิญกับภาวะกลืนไม่เข้าคายไม่ออกนี้อยู่หรือไม่: จะรับประกันความปลอดภัยสูงสุดของการจ่ายไฟฟ้าแรงสูงภายในพื้นที่กลางแจ้งที่มีข้อจำกัดได้อย่างไร ขณะเดียวกันก็ต้องทนต่อการกัดกร่อนจากสภาพแวดล้อมที่รุนแรง?

การกระจายพลังงานแบบกลางแจ้งแบบดั้งเดิมอาศัยร่องสายเคเบิลคอนกรีตขนาดใหญ่หรือสถานีสวิตชิ่งแบบก่ออิฐถือปูนที่มีขนาดใหญ่โต อย่างไรก็ตาม ด้วยกระบวนการเมืองization ที่เร่งตัวขึ้นและความต้องการความน่าเชื่อถือของระบบไฟฟ้าที่เพิ่มสูงขึ้น กล่องแยกสายเคเบิลกลางแจ้ง 10 กิโลโวลต์ (ที่รู้จักกันในชื่อสถานีสวิตช์หรือหน่วยควบคุมวงแหวน/ RMU) ได้กลายเป็น "หลอดเลือดฝอย" ของระบบโครงข่ายไฟฟ้าสมัยใหม่ เนื่องจากมีความสามารถในการจัดวางโครงสร้างอย่างยืดหยุ่นและประสิทธิภาพการป้องกันที่เหนือกว่า

วิวัฒนาการหลัก: จากการ "แยกสายเคเบิลแบบง่ายๆ" สู่ "สถานีสวิตช์แบบครบฟังก์ชัน"

กล่องแยกสายเคเบิลในยุคแรกให้เพียงการรวมสายเคเบิลพื้นฐานโดยไม่มีความสามารถในการตัดโหลด ขณะที่สถานีสวิตช์กลางแจ้งระดับแรงดัน 10 กิโลโวลต์ในปัจจุบันได้ก้าวกระโดดไปสู่รุ่นใหม่ที่มีความก้าวหน้าอย่างมาก:

การทำงานแบบบูรณาการ: อุปกรณ์ในปัจจุบันไม่ใช่เพียงกล่องเชื่อมต่อเท่านั้น แต่ยังผสานรวมเครื่องตัดวงจรแบบสุญญากาศ (VCB), สวิตช์ตัดโหลด (LBS), อุปกรณ์ป้องกันแบบไมโครคอมพิวเตอร์ และเครื่องมือตรวจสอบเข้าด้วยกัน ซึ่งไม่เพียงแต่ทำหน้าที่แยกกระแสไฟฟ้าเท่านั้น แต่ยังสามารถแยกส่วนที่เกิดข้อผิดพลาดออกได้อย่างรวดเร็วเมื่อเกิดความผิดปกติ เพื่อปกป้องความสมบูรณ์ของโครงข่ายไฟฟ้าหลัก

การปฏิวัติระบบฉนวนกันความร้อน: ใช้การออกแบบแบบฉนวนกันความร้อนเต็มรูปแบบ ปิดผนึกอย่างสมบูรณ์ และเป็นโมดูลาร์ ชิ้นส่วนหลักที่ทำงานด้วยแรงดันไฟฟ้าสูงถูกหุ้มด้วยถังก๊าซสแตนเลส หรือฉนวนแข็ง ซึ่งช่วยลดพื้นที่ใช้สอยเหลือเพียง 1/4 ของสถานีแบบดั้งเดิมเท่านั้น และกำจัดผลกระทบจากความสูงเหนือระดับน้ำทะเล ความชื้น และละอองเกลือต่อระยะห่างเชิงไฟฟ้าอย่างสิ้นเชิง

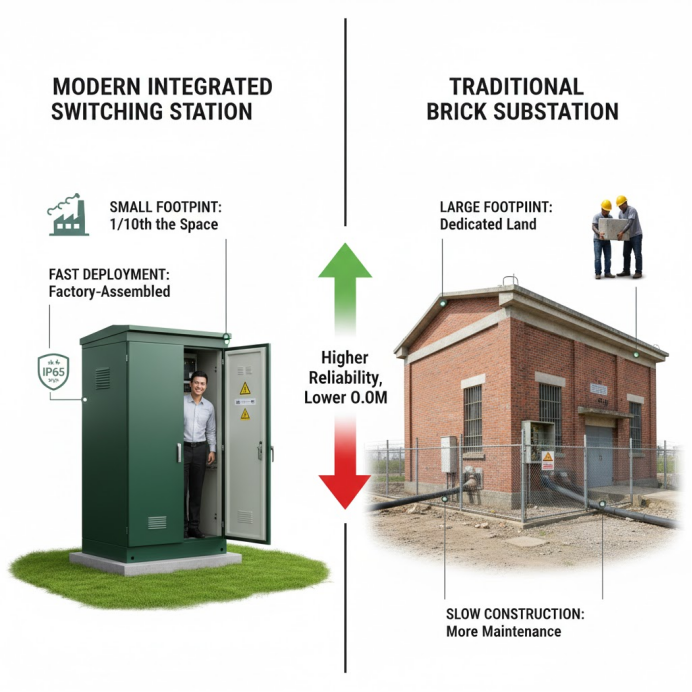

การเปรียบเทียบอย่างลึกซึ้ง: สถานีสวิตชิ่งแบบบูรณาการ เทียบกับห้องจ่ายไฟแบบก่อสร้างทั่วไป

ฝีมือการผลิตตัวเรือน: การผสานกันอย่างลงตัวของเหล็กกล้าคาร์บอนและสแตนเลสสตีล

สำหรับอุปกรณ์กลางแจ้งที่ถูกใช้งานเปิดเผยต่อสภาพแวดล้อมเป็นเวลานาน ทางเลือกของตัวเรือนจะกำหนดอายุการใช้งานโดยรวมของอุปกรณ์ เราใช้หลักการ "การป้องกันแบบชั้นซ้อน" โดยองค์ประกอบสวิตชิ่งหลักจะถูกปิดผนึกอย่างถาวรภายในถังก๊าซทำจากสแตนเลสสตีลเกรด 304/316L ด้วยการเชื่อมด้วยเลเซอร์อัตโนมัติ ซึ่งรับประกันอัตราการรั่วไหลต่ำกว่า 0.1% ต่อปี เป็นระยะเวลา 30 ปี จึงสามารถป้องกันองค์ประกอบแรงดันสูงจากความชื้นได้อย่างมีประสิทธิภาพ

สำหรับเปลือกภายนอก เราใช้เหล็กคาร์บอนรีดเย็นความแข็งแรงสูงที่มีความหนาเพิ่มขึ้น ร่วมกับการเคลือบป้องกันการกัดกร่อนระดับอุตสาหกรรม (การกำจัดคราบน้ำมัน การฟอสเฟต และการพ่นผงเคลือบแบบไฟฟ้าสถิต) โครงสร้างนี้ให้ความสามารถในการต้านทานแรงกระแทกเชิงกลได้อย่างยอดเยี่ยม รวมทั้งทนต่อการฉีดพ่นสารละลายเกลือได้ดีเยี่ยม ขณะเดียวกันยังช่วยลดต้นทุนการจัดซื้อลงได้เกือบ 20% เมื่อเทียบกับตู้ที่ทำจากสแตนเลสทั้งหมด โดยบรรลุสมดุลที่สมบูรณ์แบบระหว่างประสิทธิภาพและการประหยัดต้นทุน

การออกแบบที่มุ่งเน้นผู้ใช้งาน: มากกว่าความปลอดภัย—คือประสิทธิภาพในการปฏิบัติงาน

ตู้แรงดันสูงแบบกำหนดพิเศษระดับพรีเมียมนิยามตนเองด้วยการมุ่งมั่นสู่แนวคิด "การใช้งานที่เป็นมิตร" (Operational Friendliness):

1. หน้าต่างตรวจสอบด้วยสายตา: แผงด้านหน้าติดตั้งกระจกเทมเปอร์ขนาดใหญ่ ผู้ปฏิบัติงานสามารถยืนยันสถานะของอุปกรณ์แยกวงจร (isolators) หรือหัวสายเคเบิล (cable heads) ได้ผ่านตัวบ่งชี้เชิงกลและจอแสดงผลแบบเรียลไทม์ โดยไม่จำเป็นต้องเปิดฝา

2. กลไกการล็อกแบบป้องกันห้าประการ: ระบบล็อกเชิงกลที่บังคับใช้เพื่อให้มั่นใจว่า "ต่อสายดินก่อนเปิด" และ "ปิดประตูก่อนจ่ายไฟ" ซึ่งช่วยป้องกันการเกิดฟลัชอาร์กอันเนื่องมาจากการปฏิบัติงานผิดพลาดโดยตรง ทำให้บุคลากรปลอดภัย

3. แผงแสดงแผนผังจำลอง: พื้นผิวด้านนอกของตู้ควบคุมมีการระบุแผนผังระบบหลักอย่างชัดเจน พร้อมไฟแสดงสถานะของสายส่ง แม้แต่ช่างเทคนิคมือใหม่ก็สามารถเข้าใจตรรกะการจ่ายไฟที่ซับซ้อนได้ทันที

4. พื้นที่สำหรับบำรุงรักษารวดเร็ว: แม้จะมีขนาดกระทัดรัด โครงสร้างภายในออกแบบตามหลักยศาสตร์อย่างเหมาะสม จึงมีพื้นที่เพียงพอสำหรับการติดตั้งขั้วต่อสายเคเบิล ช่วยลดความยากลำบากในการติดตั้งหน้างานและตรวจสอบในอนาคต

คู่มือการเลือกใช้งาน: คำถามที่พบบ่อยสำหรับวิศวกรไฟฟ้า

คำถามที่ 1: ความแตกต่างหลักระหว่างสถานีสวิตชิ่ง (Switching Station) กับกล่องแยกสายเคเบิล (Cable Branch Box) คืออะไร

A: โดยสรุปแล้ว กล่องสาขา (Branch Box) จะเน้นที่การกระจายสัญญาณแบบหลายทาง (มักใช้ตัวเชื่อมต่อแบบพาสซีฟที่เสียบเข้าไปได้โดยตรง) ขณะที่สถานีสวิตช์ (Switching Station หรือ RMU) มีฟังก์ชันการควบคุมและการป้องกันที่แข็งแกร่ง สามารถเปลี่ยนเส้นทางไฟฟ้าภายใต้ภาระงานได้ และทำหน้าที่เป็นจุดหลักในไมโครกริด

Q2: ท่านจัดการกับการเกิดหยดน้ำควบแน่นอันเนื่องจากความผันผวนของอุณหภูมิภายนอกอย่างรุนแรงได้อย่างไร?

A: เราติดตั้งระบบควบคุมอุณหภูมิคงที่อัตโนมัติ (ประกอบด้วยเครื่องทำความร้อนและตัวควบคุมความชื้น) ภายในตู้ เพื่อเปิดใช้งานโดยอัตโนมัติเมื่อความชื้นสูงหรืออุณหภูมิลดลงอย่างฉับพลัน เพื่อป้องกันการลัดวงจรแบบแฟลชโอเวอร์ (flashovers)

Q3: อุปกรณ์นี้รองรับการเชื่อมต่อกับสมาร์ทกริดหรือไม่?

A: ใช่แน่นอน สถานีของเราถูกออกแบบให้มีอินเทอร์เฟซ DTU (Distribution Terminal Unit) มาตรฐาน สำหรับการตรวจสอบแรงดันไฟฟ้าและกระแสไฟฟ้าแบบเรียลไทม์ รวมทั้งรองรับการวัดระยะไกล (telemetry), การส่งสัญญาณ และการควบคุมจากระยะไกลผ่านระบบ SCADA

Q4: ความสามารถในการปรับขยายสำหรับการเดินสายเคเบิลเข้าและออกเป็นอย่างไร?

A: ใช้การออกแบบแบบโมดูลาร์ที่มีขั้วต่อสายเคเบิลแบบฉนวนเต็มรูปแบบสไตล์ยุโรป/อเมริกา ทำให้ระบบสามารถขยายวงจรในอนาคตได้ผ่านตัวเชื่อมบัสบาร์ โดยไม่จำเป็นต้องเปลี่ยนตู้ทั้งชุด

Q5: ท่านรับประกันการไม่เกิดการกัดกร่อนเลยในสภาพแวดล้อมที่มีความชื้นสูงหรือบริเวณชายฝั่งที่มีละอองเกลือได้อย่างไร?

A: หน่วย GIS หลักถูกแยกออกจากอากาศอย่างสมบูรณ์ ขณะที่โครงสร้างภายนอกใช้ชั้นเคลือบที่หนา ออกแบบให้ระบายน้ำฝนออกได้ดี และใช้ซีลยางพิเศษ จึงรับประกันอายุการใช้งานมากกว่า 20 ปี แม้ในเขตชายฝั่งก็ตาม

Q6: อุปกรณ์นี้ปกป้องบุคลากรอย่างไรในกรณีที่เกิดเหตุการณ์อาร์คภายใน?

A: ตู้มีช่องระบายแรงดัน (ช่องระบายอากาศ) ติดตั้งอยู่ที่ส่วนล่างหรือด้านหลัง หากเกิดเหตุการณ์อาร์คภายในขึ้นอย่างหายาก ก๊าซที่มีแรงดันสูงจะถูกปล่อยออกอย่างมีทิศทาง เพื่อป้องกันไม่ให้ประตูตู้ระเบิด จึงลดผลกระทบจากอุบัติเหตุให้น้อยที่สุด

สรุป

ในปัจจุบันที่มีการแสวงหาความน่าเชื่อถือสูง สถานีสวิตช์เปิดกลางแจ้งแรงดัน 10 กิโลโวลต์ คือทางเลือกอันดับหนึ่งสำหรับระบบจ่ายไฟฟ้าในเขตเทศบาล หมู่บ้านที่อยู่อาศัย และโรงงานอุตสาหกรรม โดยการผสานวัสดุขั้นสูงเข้ากับระบบป้องกันอัจฉริยะ ทำให้มั่นใจได้ถึงความปลอดภัยที่ยาวนานหลายทศวรรษ พร้อมทั้งเพิ่มประสิทธิภาพการลงทุนครั้งแรกของคุณ
