Обзор
Панель управления насосом — это сложная система распределения электроэнергии, специально оптимизированная для крупномасштабных водных объектов.
Будучи специализированным комплектом оборудования для плавного пуска на основе нержавеющей стали, он решает уникальные задачи, связанные с постоянной циркуляцией воды, в том числе
предотвращающий эффекты гидравлического удара при запуске. Эта система представляет собой не просто набор отдельных компонентов, а единый интеллектуальный
платформу, предназначенную для обеспечения тяжёлых рабочих циклов коммерческой фильтрации. Интегрируя несколько пусковых устройств в одну
локальную станцию, она уменьшает сокращает занимаемую площадь в технических помещениях, одновременно предоставляя инженерам комплексные диагностические
возможности контроля. Независимо от того, осуществляется ли управление сезон высокого спроса скопления людей или техническое обслуживание в период низкого спроса — данная установка гарантирует, что циркуляция воды остаётся
непрерывной, эффективной и экономичной на протяжении всего длительного срока службы .
Основные компоненты и функции

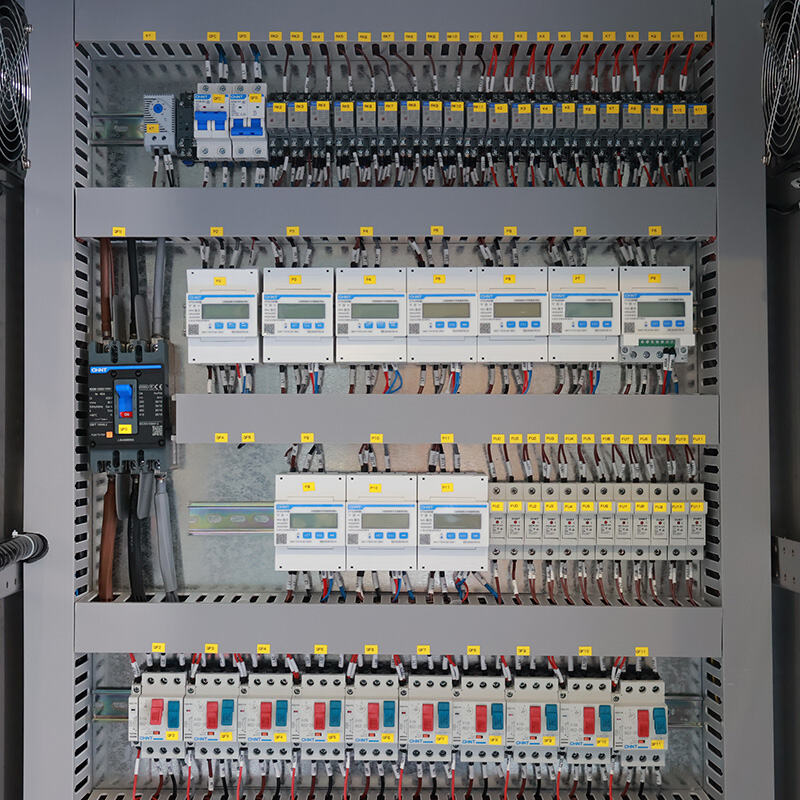

Этот электрический щит фильтрационного насоса построен на основе технологии высокоэффективного управления электродвигателем которая обеспечивает точную подачу электроэнергии

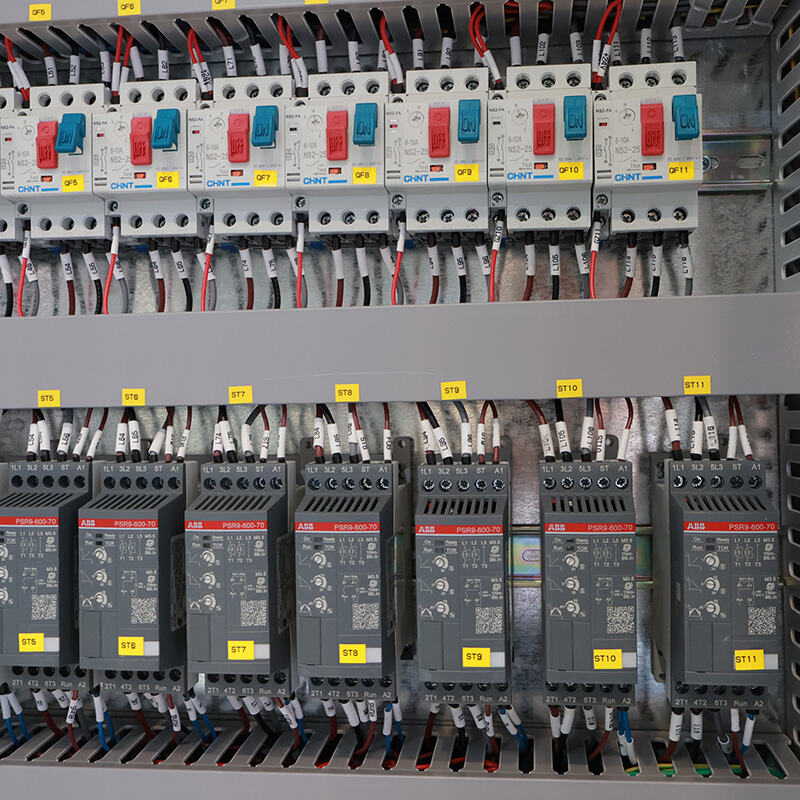

с с хирургической точностью. Система оснащена архитектурой многоканального плавного пуска, позволяющей независимо, но при этом

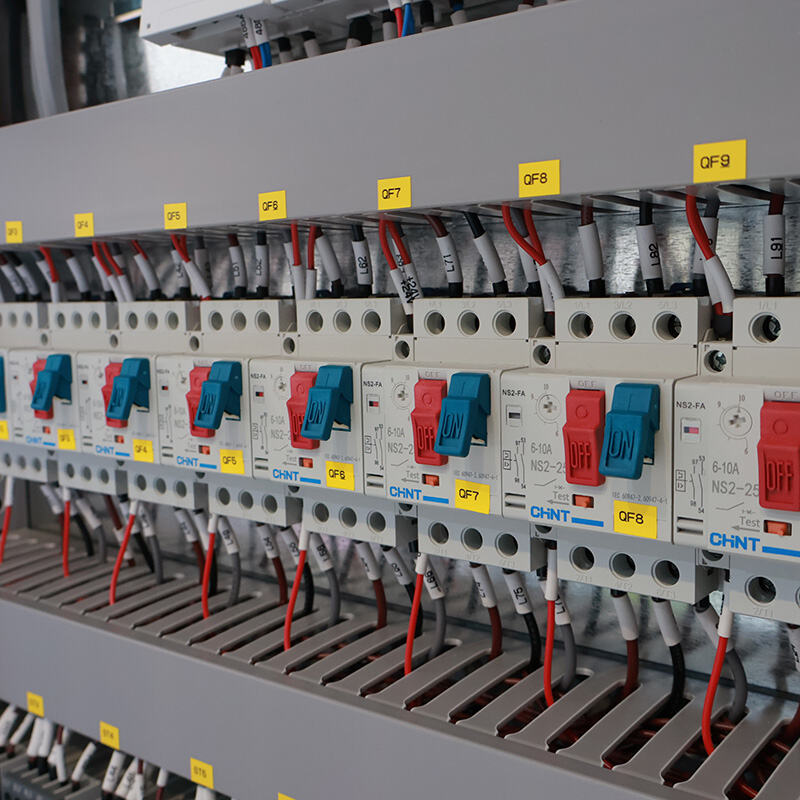

синхронизированные координированно управлять до одиннадцати насосных агрегатов мощностью 7,5 кВт каждый. Каждый канал оснащён выделенной защитой цепи.
интеллектуальный мониторинг для обнаружения потери фазы, перегрузок или работы «всухую» до того, как они вызовут повреждение. Помимо простого пуска,
логический контроллер управляет сложной последовательностью включения, чтобы обеспечить правильную ступенчатую работу насосов и предотвратить резкие скачки тока в
основной электросети объекта. интерфейс оснащён интуитивно понятными физическими переключателями и яркими светодиодными индикаторами для обновления статуса в реальном времени .
Кроме того, внутренняя редуктор система спроектирована с высокой точностью для того, чтобы выдерживать высокие тепловые нагрузки , гарантируя, что весь узел
остается стабильным в режиме 24/7 работы. Этот централизованный интеллект преобразует ряд отдельных насосов в согласованную, адаптивную
систему фильтрации.
Проектирование и соответствие стандартам
Дизайн:

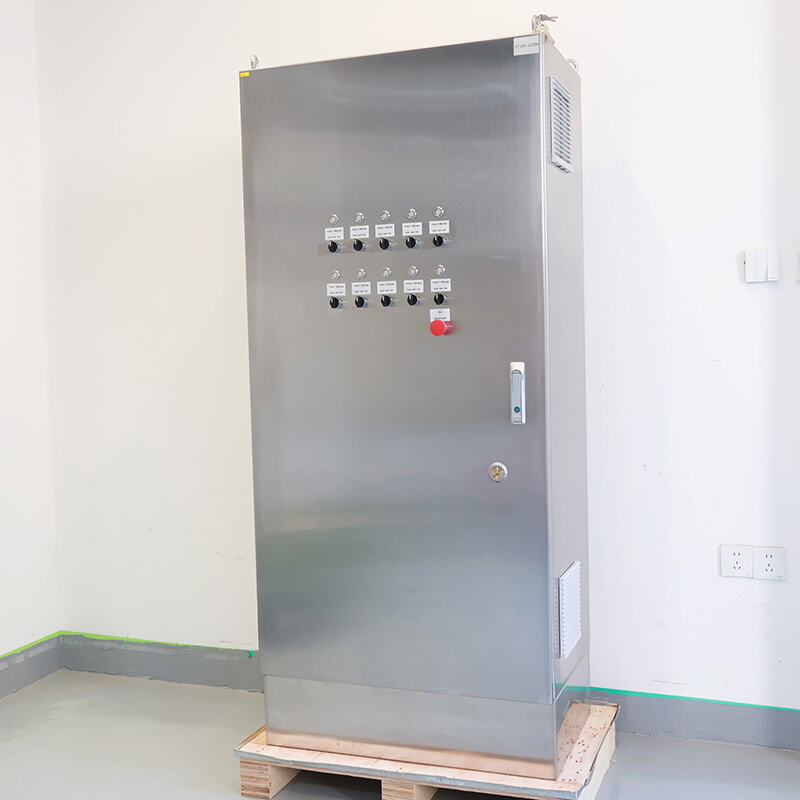

Корпус оснащён уплотнениями высокого качества и усиленным механизмом запирания дверцы, что обеспечивает превосходный класс защиты.
Это гарантирует, что внутренняя электроника остаётся абсолютно сухой даже в насосных помещениях, подверженных брызгам, или при наружной установке, подверженной
тяжёлый дождю и туману.
Соответствие:
Наш шкаф управления системой фильтрации полностью соответствует стандартам IEC 61439 и IEC 60947-4-2. Это означает, что
оборудование отвечает мировым требованиям безопасности для низковольтных распределительных устройств. Каждый блок проходит строгие испытания на электрическую прочность изоляции и
термальный визуальный контроль перед отгрузкой, что гарантирует, что схема подключения, расстояния между компонентами и параметры заземления превышают требования, предъявляемые к
требованиям международным проектам энергетической инфраструктуры.
Основные преимущества
Продление срока службы оборудования
Благодаря использованию технологии плавного пуска система устраняет резкий крутящий момент, характерный для прямого пуска. Это защищает
рабочие колёса, уплотнения и подшипники насосов, эффективно удваивая интервал между необходимыми техническими обслуживаниями.
Стабильность электросети и энергоэффективность
Контролируемое нарастание тока минимизирует просадки напряжения внутри объекта. Это предотвращает мерцание освещения или помехи в работе
другой чувствительной электроники, например, систем продажи билетов в парке или датчиков безопасности, а также снижает плату за пиковые нагрузки в счётах за электроэнергию.
Экономия пространства за счёт интеграции

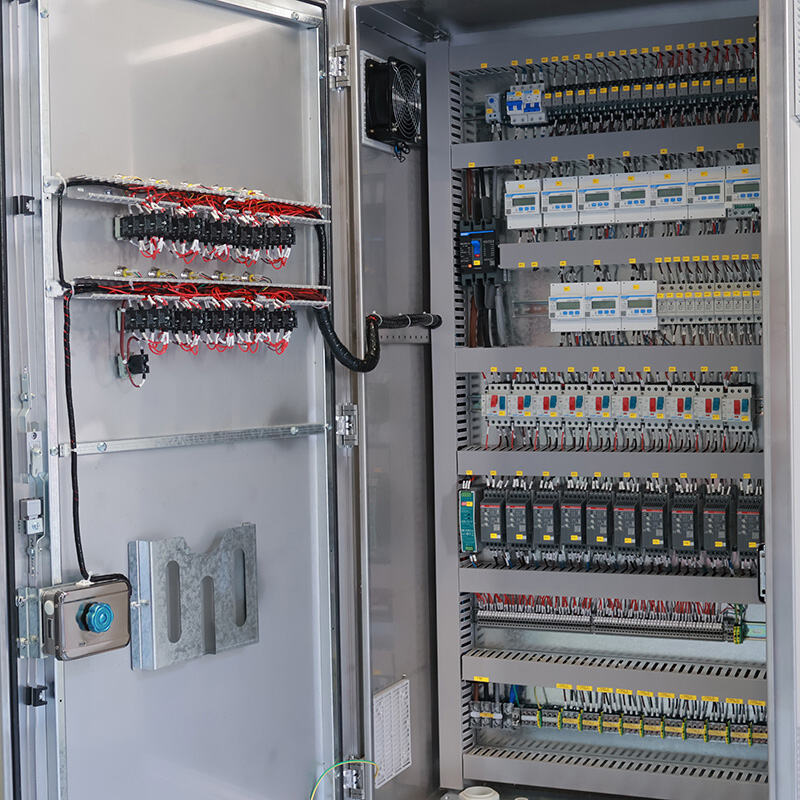

Единая конструкция заменяет несколько разрозненных пускателей одним централизованным устройством. Такая аккуратная внутренняя компоновка упрощает
поиск неисправностей и ускоряет монтаж, сокращая трудозатраты, обычно связанные со сложными электрическими системами для бассейнов.
Стойкость к коррозии y
В отличие от стандартных шкафов из углеродистой стали, которые ржавеют в течение нескольких месяцев в условиях бассейна, наша отделка из нержавеющей стали марки 304 сохраняет свой
структурную целостность и эстетическую привлекательность на протяжении десятилетий, обеспечивая значительно более низкую совокупную стоимость владения.
Параметр
Входное напряжение |
380–415 В переменного тока (трёхфазный) |
Номинальная мощность |
7,5 кВт на канал |
Материал |
Нержавеющая сталь SS304 |
Тип пускателя |
Серия ABB PSR (плавный пуск) |
Защитный рейтинг |
IP65 / NEMA 4X |
Логика управления |
Ручной / Автоматический / Интегрированный с ПЛК |
Согласие |
IEC 61439, IEC 60947 |
Сценарии применения
Аквапарки и водные центры
Основная область применения — циркуляция воды в крупных водоёмах. Устройство управляет циклами фильтрации для волновых бассейнов, ленивых рек, и
водяных горок высокой скорости, где стабильные расходы потока критически важны для обеспечения безопасности и гигиены. Функция плавного пуска здесь является обязательной, чтобы предотвратить
гидравлические удары, которые могут привести к разрыву ПВХ-труб большого диаметра.
Коммунальное водоснабжение
Стойкость системы к коррозии и логика управления несколькими насосами делают её идеальной для городских станций очистки сточных вод или распределения чистой воды. Она может
управлять насосами вторичной фильтрации на муниципальных очистных сооружениях, обеспечивая эффективное перемещение воды через этапы химической обработки
без перегрузки электрической сети.
Коммерческое сельское хозяйство и орошение
Для крупномасштабных теплиц или вертикальных ферм этот шкаф может управлять основными насосами подачи питательного раствора. Интеллектуальная
последовательность включения гарантирует, что зоны орошения получают точное давление, а конструкция из нержавеющей стали выдерживает влажную, насыщенную удобрениями среду
атмосферу профессиональных агрокомплексов.
Промышленные системы охлаждения
В производственных помещениях или центрах обработки данных шкаф управляет мощными насосами, необходимыми для теплообменников. Надёжность
the плавных пускателей гарантирует бесперебойную работу систем охлаждения и защищает серверные стойки стоимостью в несколько миллионов долларов или производственные линии от перегрева.
во время пусковые циклы.
