Descripción general
El panel de control de bombas es un sofisticado sistema de distribución de energía específicamente optimizado para instalaciones acuáticas a gran escala.
Como equipo especializado de arranque suave en acero inoxidable, resuelve los desafíos únicos derivados de la circulación constante del agua mediante la mitigación de los efectos de
previniendo golpe de ariete durante el arranque. Este sistema no es simplemente una colección de componentes, sino una plataforma unificada e inteligente
diseñada para gestionar los ciclos de alta exigencia propios de la filtración comercial. Al integrar múltiples unidades de arranque en una única
estación localizada, reduce reduce la superficie requerida en las salas técnicas, al tiempo que ofrece a los ingenieros diagnósticos integrales
supervisión. Ya sea gestionando temporada alta multitudes o mantenimiento fuera de temporada, esta unidad garantiza que la circulación del agua permanezca
ininterrumpida, eficiente y rentable durante toda su larga vida útil .
Componentes y Características Principales
Este panel eléctrico para bomba de filtración está construido en torno a tecnología de control de motor de alta eficiencia que gestiona la entrega de energía con

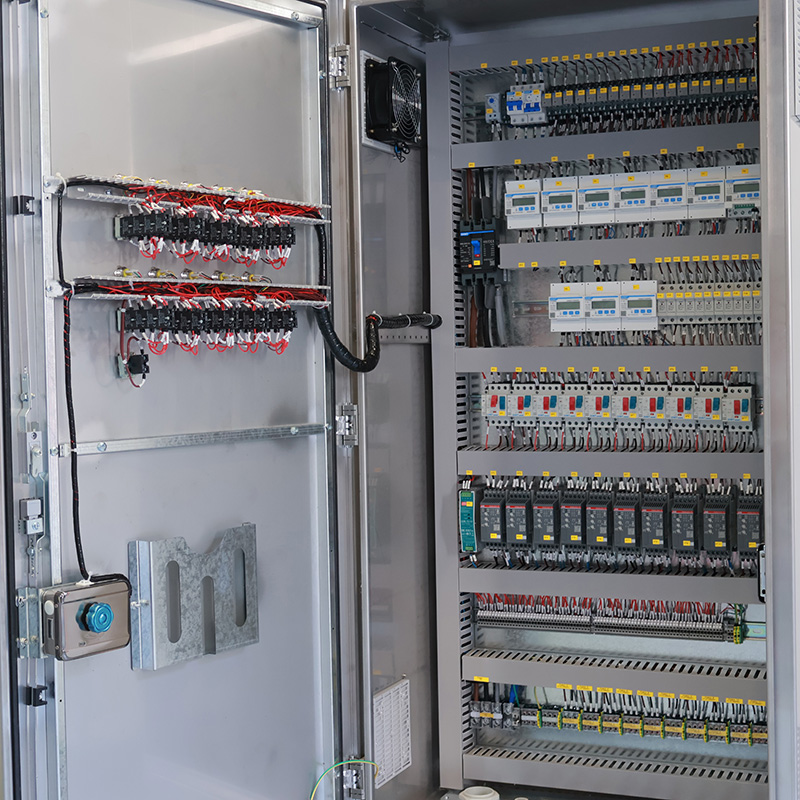

con precisión quirúrgica. El sistema incorpora una arquitectura de armario de arranque suave de múltiples canales, lo que permite de forma independiente pero
sincronizado gestión de hasta once unidades de bomba de 7,5 kW. Cada canal está equipado con protección de circuito dedicada y
monitoreo Inteligente para detectar la pérdida de fase, sobrecargas o condiciones de funcionamiento en seco antes de que causen daños. Más allá del simple arranque,
el controlador lógico gestiona secuencias complejas para garantizar que las bombas se activen correctamente, evitando picos masivos de corriente en
la red eléctrica principal de la instalación. La interfaz incluye selectores físicos intuitivos y indicadores LED brillantes para actualizaciones en tiempo real del estado .

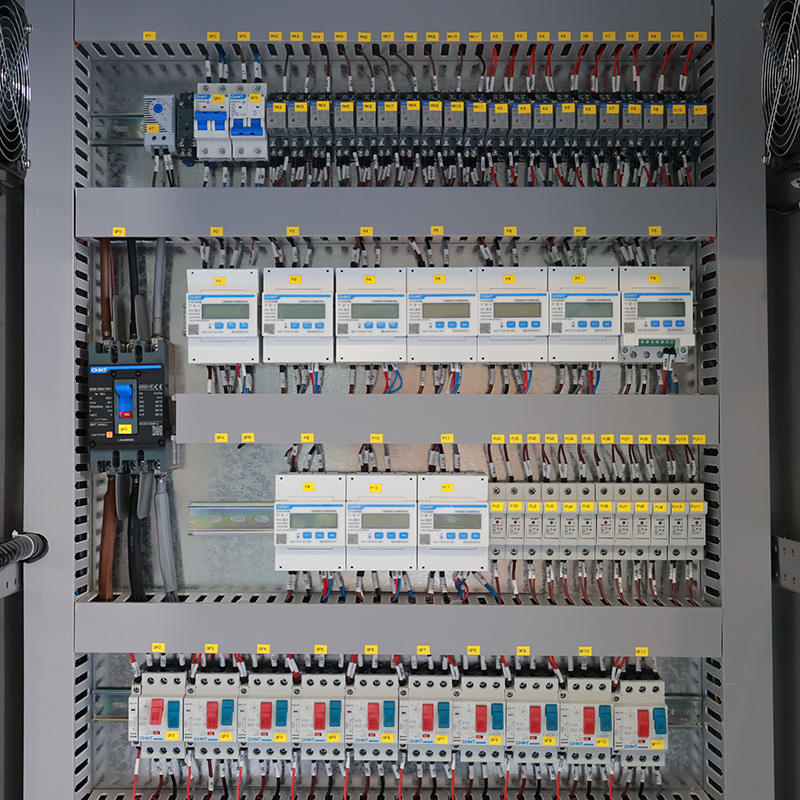

Además, el sistema interno el busbar está diseñado con precisión para soportar altas cargas térmicas , asegurando que todo el conjunto
permanezca estable las 24 horas del día, los 7 días de la semana . Esta inteligencia centralizada convierte una serie de bombas individuales en una red de filtración cohesiva y receptiva
filtración.
Diseño y Cumplimiento
Diseño:

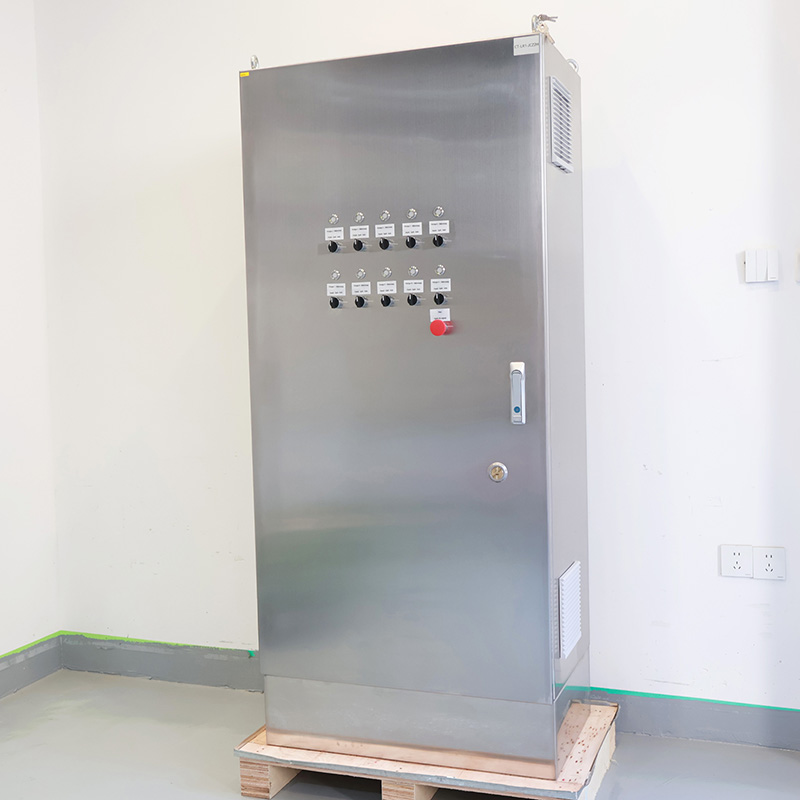

El armario presenta juntas de alta calidad y un mecanismo reforzado de cierre de puerta, logrando una clasificación de protección superior.
Esto garantiza que la electrónica interna permanezca completamente seca incluso en salas de bombas propensas a salpicaduras o en instalaciones al aire libre expuestas a
pesado lluvia y niebla.
Cumplimiento:
Nuestro armario de control del sistema de filtración cumple plenamente con las normas IEC 61439 e IEC 60947-4-2. Esto garantiza que el
equipo cumpla con los estándares globales de seguridad para equipos de baja tensión. Cada unidad pasa por rigurosas pruebas dieléctricas y
térmico inspecciones mediante imágenes antes de su envío, garantizando que la instalación de cables, las distancias de separación y los protocolos de puesta a tierra superen los
requisitos de proyectos internacionales de infraestructura energética.
Ventajas clave
Longevidad Extendida del Equipo
Al utilizar la tecnología de arranque suave, el sistema elimina el par brusco asociado al arranque directo a la red. Esto protege
los impulsores, sellos y rodamientos de las bombas, duplicando efectivamente el intervalo entre las sesiones de mantenimiento requeridas.
Estabilidad de la red y eficiencia energética
La rampa controlada de la corriente minimiza las caídas de tensión dentro de la instalación. Esto evita parpadeos en las luces o interferencias con
otros equipos electrónicos sensibles, como los sistemas de venta de entradas del parque o los sensores de seguridad, además de reducir los cargos por demanda máxima en las facturas de servicios públicos.
Integración Ahorradora de Espacio
El diseño unificado sustituye múltiples arrancadores dispersos por una única unidad centralizada. Este diseño interno limpio facilita
la localización de fallos y acelera la instalación, reduciendo los costes laborales habitualmente asociados a configuraciones eléctricas acuáticas complejas.
Durabilidad a prueba de corrosión y
A diferencia de los armarios estándar de acero al carbono, que se oxidan en cuestión de meses en un entorno de piscina, nuestro acabado en acero inoxidable 304 mantiene su
integridad estructural y atractivo estético durante décadas, lo que representa un costo total de propiedad mucho menor.
Parámetros
Voltaje de entrada |
380 V – 415 V CA (trifásico) |
Potencia nominal |
7,5 kW por canal |
Material |
Acero inoxidable SS304 |
Tipo de arrancador |

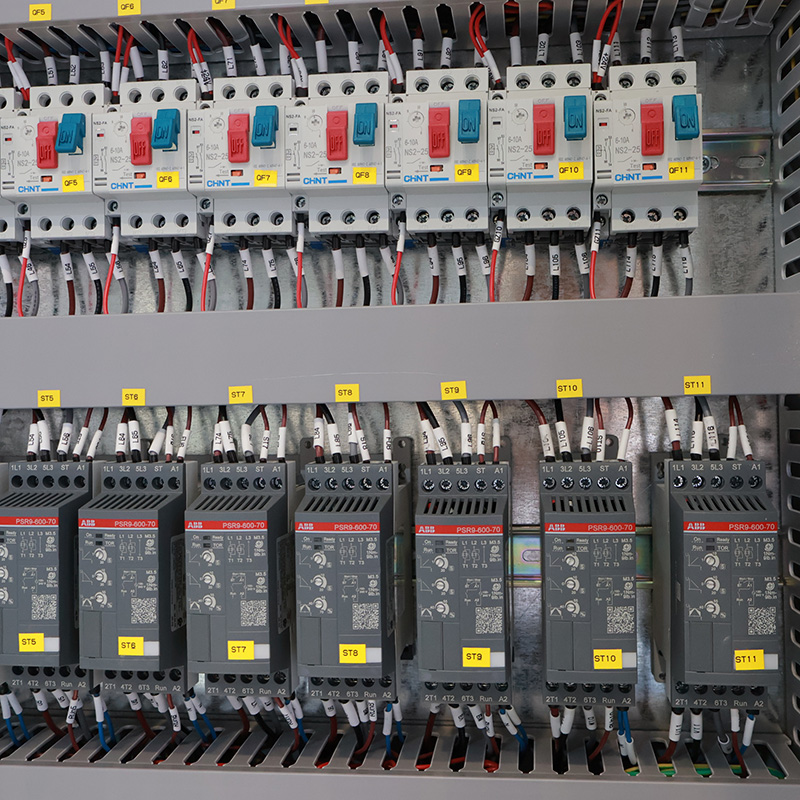

Serie ABB PSR (arranque suave) |
Clasificación de Protección |
IP65 / NEMA 4X |
Lógica de control |
Manual / Automático / Integrado con PLC |
Cumplimiento |
IEC 61439, IEC 60947 |
Escenarios de Aplicación
Centros acuáticos y parques acuáticos
La aplicación principal consiste en la circulación de grandes masas de agua. Gestiona los ciclos de filtración de las piscinas de olas y los ríos lentos, y
toboganes de alta velocidad donde las tasas de flujo constantes son fundamentales para la seguridad y la higiene. La función de arranque suave es esencial aquí para evitar
picos de presión que podrían reventar tuberías de PVC de gran diámetro.
Tratamiento de Agua Municipal
La resistencia a la corrosión del sistema y su lógica de múltiples bombas lo hacen ideal para estaciones urbanas de aguas residuales o de distribución de agua limpia. Puede
gestionar bombas de filtración secundaria en plantas municipales, garantizando que el agua se desplace de forma eficiente a través de las etapas de tratamiento químico
sin sobrecargar la red eléctrica.
Agricultura comercial y riego
Para invernaderos a gran escala o granjas verticales, este armario puede controlar las bombas principales de suministro de agua rica en nutrientes. La secuenciación inteligente
asegura que las zonas de riego reciban una presión precisa, mientras que su construcción en acero inoxidable resiste la humedad y la alta concentración de fertilizantes
el ambiente típicas de operaciones profesionales de cultivo.
Sistemas de Enfriamiento Industrial
En entornos industriales o de centros de datos, el armario gestiona las bombas de alta potencia requeridas para los intercambiadores de calor. La fiabilidad de
la los arrancadores suaves garantizan que el enfriamiento nunca se interrumpa, protegiendo racks de servidores o líneas de producción valorados en varios millones de dólares contra el sobrecalentamiento
durante ciclos de arranque.
