Optimaliseer energieopbrengst via een all-in-één laagspanningskast

Tegen de achtergrond van het macrobeleid van 'piek in CO₂-uitstoot en klimaatneutraalheid' installeren steeds meer industrieparken en fabrieks­daken gedistribueerde fotovoltaïsche (PV) energiecentrales. Veel ondernemers richten zich echter op de elektriciteitsopwekkings­efficiëntie van PV-modules, maar verwaarlozen vaak een cruciale schakel—de laagspannings… netgekoppelde distributiekast .

Het is niet alleen de 'poort' waardoor PV-stroom wordt geïntegreerd in het stroomnet van de fabriek, maar ook een sleutelactivum dat de veilige en stabiele werking van de energiecentrale waarborgt en het rendement op investering (ROI) van energieprojecten verhoogt.

Waarom vereisen commerciële en industriële PV-systemen gespecialiseerde netkoppelingkasten?

Nadat de gelijkstroom (DC) die wordt opgewekt door een gedistribueerd PV-systeem, via een omvormer is omgezet in wisselstroom (AC), kan deze niet direct worden aangesloten op het elektriciteitsnet of de fabriekstransformator; hiervoor is beheer en bescherming vereist via een speciaal ontworpen netkoppeling-distributiekast. Vanuit een macro-perspectief is dit meer dan alleen een fysieke verbinding—het betreft een diepe integratie van meerdere functies:

Vermogensconvergentie en transmissieoptimalisatie: Grote gedistribueerde PV-projecten bestaan doorgaans uit meerdere stringomvormers. Als eindpunt voor de uitgang van alle omvormers gebruikt de netkoppeling-distributiekast een wetenschappelijk ontworpen busbar om meerdere stroomlijnen stabiel te bundelen. Een hoogwaardige verwerking van de busbar kan de warmteontwikkeling tijdens de transmissie effectief verminderen en interne weerstandsverliezen minimaliseren, waardoor wordt gewaarborgd dat het PV-vermogen maximaal wordt geconsumeerd door de fabrieksbelasting.

Meerdimensionele veiligheidsbeschermingslogica (kern). Dit is het "immuunsysteem" van de netgekoppelde kast. De kernfunctie ervan is het waarborgen van een veilige isolatie tussen het elektriciteitsnet en de PV-centrale, inclusief maar niet beperkt tot:

Bescherming tegen eilandenwerking: wanneer er een stroomuitval of een elektrische storing optreedt aan de netzijde, moet de kast deze binnen milliseconden detecteren en de verbinding verbreken om te voorkomen dat de PV-centrale blijft inspelen op de gedeactiveerde netlijn, waardoor het leven van onderhoudspersoneel wordt beschermd.

Bescherming tegen over- en onderspanning: bewaking van spanningsfluctuaties op het aansluitpunt met het net om te garanderen dat de stroomkwaliteit voldoet aan de vereisten voor netstabiliteit.

Kortsluit- en overbelastingsbeveiliging: bij een onbedoelde stroompiek binnen de verdeelkast worden fysieke isolatiemechanismen automatisch geactiveerd om de stroomkring snel te onderbreken en te voorkomen dat het incident zich uitbreidt naar de hoofdtransformator van de fabriek.

Precieze metering en fijnmazig bewaken: Met de vooruitgang van stroomhandel "achter de meter" en marktgerichte stroomtransacties is precieze elektriciteitsmetering steeds belangrijker geworden. Het kastje integreert professionele stroomopnameapparatuur, die niet alleen de totale stroomopwekking registreert, maar ook belangrijke parameters zoals driefasenspanningsonbalans en vermogensfactor in real-time bewaakt, waardoor operationeel personeel over intuïtieve gegevens beschikt om de systeemgezondheid te beoordelen, in plaats van uitsluitend te vertrouwen op een eenvoudige 'aan/uit'-status.

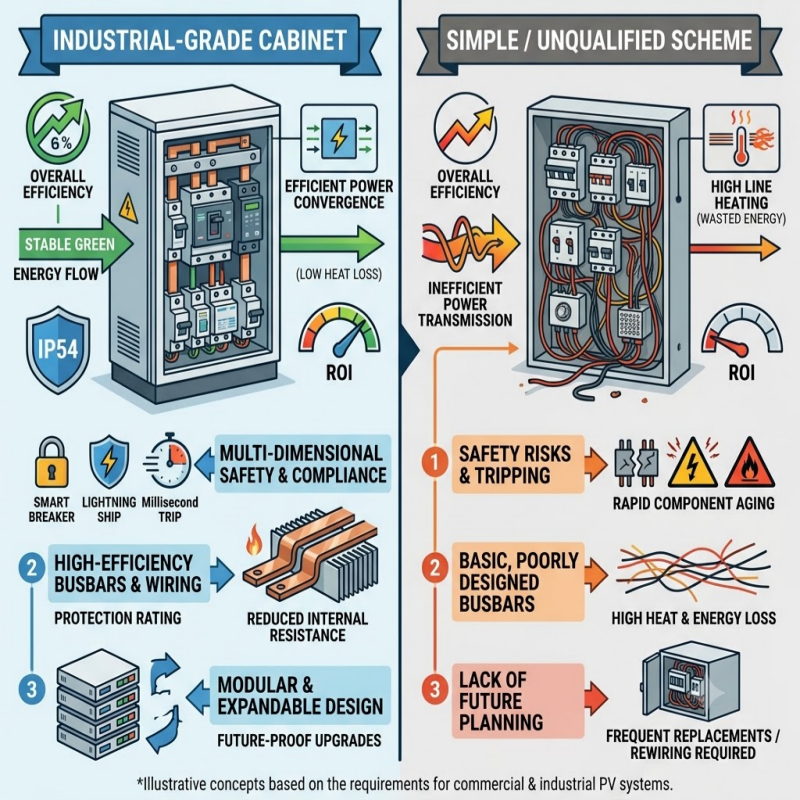

Belangrijkste verschillen:

Eenvoudige distributieoplossing versus industrieel kwalitatief kastje voor aansluiting op het elektriciteitsnet

Systeemarchitectuur en diepgaande operationele werking: Ontleding van de kast

Een volwassen, industrieel kwalitatief PV-netkoppeling-distributiekast is niet eenvoudigweg een stapel schakelaars, maar een nauwkeurig energieplanningssysteem, dat voornamelijk bestaat uit de volgende kerncomponenten:

Hoofdstroomonderbreker (Slimme onderbreker): Als het 'brein' van de gehele kast regelt deze de schakeling van de hoofd-aansluitlijnen. In moderne PV-projecten zijn dergelijke onderbrekers vaak voorzien van externe communicatieinterfaces, waardoor ze kunnen worden gekoppeld aan netbeheercentra of bedrijfsenergiebeheersystemen (EMS) om op afstand bediening en trapsgewijze belastingvermindering te realiseren.

Systeem voor overspanningsbeveiliging (SPD): Aangezien PV-stations vaak op daken zijn geïnstalleerd, vormen zij een gebied met hoog risico op blikseminslag. De industriële SPD die in de kast is geïnstalleerd, dissipeert momentane hoge-spanningsbliksempieken en beperkt de overspanning tot een bereik dat de apparatuur kan verdragen, waardoor de downstream besturingssystemen en omvormers volledig worden beschermd tegen schade door geïnduceerde bliksem.

Elektrische parameteracquisitiemodule van precisieniveau: Het systeem maakt gebruik van hoogprecieze stroomtransformatoren en spanningsacquisitie-eenheden om de kwaliteit van het elektrisch vermogen in real-time te analyseren. Deze modules zijn essentieel voor het identificeren van verborgen storingen zoals net-harmonischen en stroomschommelingen en vormen de basis voor de langetermijn-, efficiënte werking van het energiestation.

Stroomgeleiders en fysieke isolatiestructuur: De interne koperen stroomgeleideropstelling voldoet strikt aan de ontwerpvereisten voor elektrische veiligheidsafstanden en kruipafstanden, waardoor boogkortsluitingen onder hoge stroom worden voorkomen. Zoals zichtbaar is in de duidelijke stroomgeleiderpaden en bedradingsschema’s op de afbeeldingen 'verdeelkast (10).jpg' en 'verdeelkast (6).jpg', draagt een juiste ruimtelijke opstelling niet alleen bij aan de esthetiek, maar verbetert ook de warmteafvoer via convectie, waardoor de levensduur van elektrische componenten wordt verlengd.

Hulpbeschermings- en besturingscircuits: Deze bestaan uit tussenrelais, zekeringen en hulpschakelaars en vormen de logische bedieningslaag van het gehele beschermingssysteem. Via signaalinterlocking wordt de hoogste mate van operationele veiligheidslogica gewaarborgd tussen handmatige bediening, automatische uitschakeling en externe coördinatie.

Tijdens de werkelijke bedrijfsvoering werken bovenstaande componenten samen via een gesloten regelkring: het systeem vergelijkt de actuele belasting van de fabriek met de PV-vermogensopbrengst en past dynamisch de bedrijfsparameters op het aansluitpunt op het elektriciteitsnet aan via de intelligente besturingsstrategie van de verdeelkast. Of het nu een stabiele, overdag optredende opwekking betreft of een reactie op plotselinge spanningsschommelingen in het net, deze architectuur zorgt ervoor dat groene energie precies, stabiel en veilig in het interne elektriciteitsnet van de fabriek wordt ingevoerd.

Veelgestelde vragen

V1: Wat is het verschil tussen een PV-netaansluitkast en een standaardverdeelkast?

A1: Een standaardverdeelkast richt zich op belastingsverdeling, terwijl een PV-netaansluitkast zich richt op "besturing van stroom in twee richtingen". Deze vereist een hogere hittebestendigheid en beschermingsgraad en moet specifieke anti-eilandenbeschermingslogica bevatten die is afgestemd op de kenmerken van PV-opwekking, om ongelukken te voorkomen wanneer het net stroomloos raakt.

V2: Hoe kies ik de juiste capaciteit voor een netgekoppelde kast?

Een 2: Deze moet worden afgestemd op de totale geïnstalleerde capaciteit van de installatie en de totale capaciteit van de fabriekstransformator. Er wordt meestal gevolgd het principe van een "reservecapaciteit van 20%", waarbij rekening wordt gehouden met de huidige projectbehoeften, maar ook fysieke ruimte en stroomcapaciteit worden gereserveerd voor toekomstige uitbreiding (zoals het toevoegen van meer zonnepanelen of energieopslagsystemen).

V3: Waarom moet bij de netgekoppelde kast rekening worden gehouden met warmteafvoer?

Een 3: De stromen die door de interne busbars van zonnepark-netgekoppelde kasten lopen, zijn aanzienlijk en genereren tijdens langdurige bedrijfsvoering warmte. Indien het ventilatieontwerp van de kast onvoldoende is, leiden hoge temperaturen tot een "verlaging van de nominale stroom" van de automatische schakelaars, wat onnodig kan leiden tot uitschakeling; in ernstige gevallen versnelt dit bovendien de veroudering van de isolatie van elektrische componenten.

V4: Wat zijn de beschermingsgraadvereisten voor industriële kasten?

Een 4aangezien commerciële en industriële omgevingen stof, vocht of zelfs corrosieve gassen kunnen bevatten, wordt aanbevolen dat buitenmontage PV-netgekoppelde kasten ten minste een beschermingsgraad IP54 hebben om veilige en stabiele werking onder diverse extreme weersomstandigheden te garanderen.

V5: Welk onderhoud is tijdens het dagelijks gebruik van deze kasten vereist?

Een 5een uitgebreid inspectiebezoek elke zes maanden wordt aanbevolen. Belangrijke controlepunten zijn het gebruik van infraroodthermische beeldapparaten om oververhitting bij aansluitklemmen te detecteren, het controleren van slijtage van de contacten van de automatische schakelaars, het verwijderen van stof binnen in de kast om een goede warmteafvoer te behouden en het testen van de effectiviteit van de overspanningsbeveiligingsapparaten.

Conclusie

In de golf van energietransformatie is de keuze voor een industrieel kwalitatieve netkoppellingsoplossing niet alleen de basis voor naleving van regelgeving, maar ook een slimme investering om de opbrengst van fotovoltaïsche energieoptimalisatie te maximaliseren. Door middel van een wetenschappelijke systeemopzet en preventief onderhoud zal uw gedistribueerde PV-centrale voortdurend en efficiënt groene waarde voor u genereren.
