Шолу
132 кВт жоғары қуатты ақылды жұмсақ іске қосу шкафы индустриялық қозғалтқыштарды басқару саласындағы маңызды даму кезеңін білдіреді. Бұл интегралданған қуат
панелі 132 кВт-ға дейінгі қозғалтқыштардың қатаң талаптарын қамтамасыз ету үшін арнайы жасалған, сондықтан ол салыстырмалы түрде жоғары
жұмыс тұрақтылығын системалық корғау , және жабдықтың қызмет ету мерзімін ұзартуды қамтамасыз етеді. Оның толық, өнеркәсіптік деңгейдегі конструкциясы
барлық қажетті басқару логикасын, алдыңғы қатарлы жұмсақ іске қосу алгоритмдерін және қуат компоненттерін біріктіріп, біртұтас қозғалтқыш басқару шкафын құрайды. Негізгі
мақсаты зиянды әсерлерді толығымен жою болып табылады дәстүрлі тікелей желіге қосу (DOL) қосылумен байланысты, мысалы, механикалық жүйеге қатты соққы
жұмыс істейтін жабдыққа және электр желісіндегі кернеудің тосыннан төмендеуіне әсер етеді. Кернеу мен токтың қарқындылығын дәл басқару арқылы жүйе
қамтамасыз етеді мүлдем тегіс , толық жұмыс жылдамдығына дейін оптималды қарқынмен қосылу, жүйенің сенімділігін біршама арттырады және ең қиын өнеркәсіптік жағдайларда қызмет көрсету құнын
кемістік қызмет көрсетудің қымбат талаптарын азайтады.
Негізгі компоненттер мен сипаттамалар
Жүйенің жұмыс істеу тиімділігі жоғары өнімділікті күштік реттеу модулі мен басқару блогының өзара әрекеттесуіне байланысты.

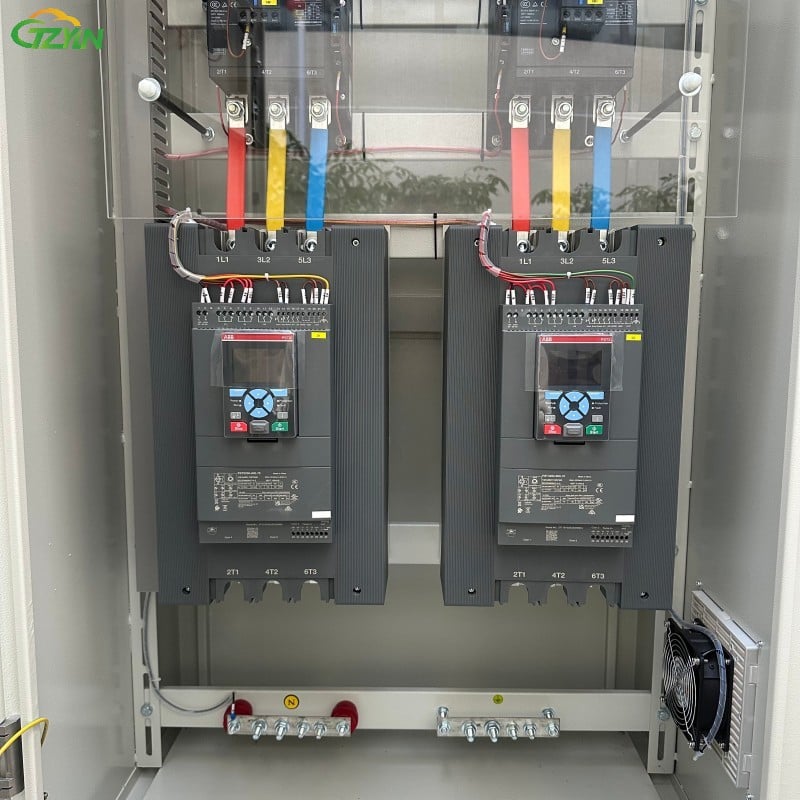

ақылды негізгі күштік реттеу үш фазалы электр қозғалтқышының жұмсақ қосқыш тақтасы (мысалы, ABB PSTX) арқылы жүзеге асырылады, бұл қозғалтқышқа
кернеуді дәл реттеуге мүмкіндік береді осы компонент қуатты ПЛК Басқару Жүйесімен (мысалы, Siemens
S7-1200) үйлесімді жұмыс істейді, қызмет ету орталық тексеру логикасы және тізбек менеджері. диагностикалық тексерулерді жүргізеді ықтимал
қателік нүктелері, соның ішінде нақты уақыт талдау стартердің ішкі жағдайы, негізгі схеманы қорғау (MCCB) және сыртқы кері байланыс сигналдары. Бұл туралы
S бастау басқару тақтасы HMI-ді бірден қателерді қарау және тіркеу. Негізгі басқару функцияларына күрделі айналыс моментін басқару кіреді,
нақты ток шегі , және басқарушы кернеуді көтеру түсіп, әртүрлі жүктеме түрлері үшін дәл баптауға мүмкіндік береді. Негізгі қорғаныстан тыс
жүйе алдын ала анықталған қауіпсіздік қорғанысымен жабдықталған, ақауларды анықтаған кезде бақыланатын тоқтатуды іске қосып, фаза тепе-теңдігінің бұзылуы, жерге тұйықталу немесе байланыс қателері сияқты
мәліметтерді жазады. Бұл толық жинақ өнеркәсіптік жұмсақ қосылғыш панелінің ішінде орналасқан тиімді шаюды
максималды жұмыс істеу уақытын алдын ала диагностика және дереу ақау тоқтату арқылы қамтамасыз етеді.
Дизайн және сәйкестік
Құрылымы:

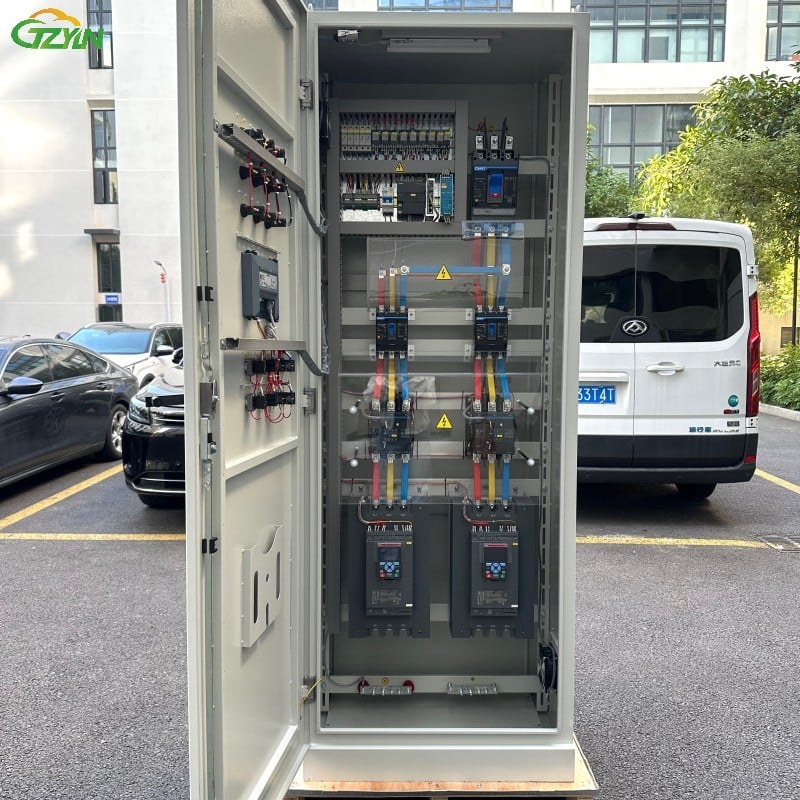

Жоғары қуатты жұмсақ қосылу шкафы ауыр өнеркәсіптік жағдайларға төзімді, еденге орнатылатын корпуспен жасалған жоғары деңгейдегі қорғанысты қамтамасыз етеді ауыр өнеркәсіптік ортадан
орталарында. Оның модульдік конструкциясы тексеру мен қызмет көрсетуді оңайлатады. Ішкі жағынан сымдар әртүрлі фазаларды анықтау үшін (L1-Қызыл, L2-Сары, L3-Көк) мұқият орналастырылған және 132 кВт қуат жүктемесін шыдай алатын күшейтілген шиналармен жабдықталған.
қауіпсіздік басым қарастырылған, ішкі жағында оператордың қызмет көрсету кезінде қауіпсіздігін қамтамасыз ететін таза қорғаныш экрандары мен таза қауіп-қатер туралы ескертпелер бар.
бұл қатаң электр бүтіндігі үздіксіз жұмыс режимінде сенімді жұмыс істеуді және максималды қызмет ету мерзімін қамтамасыз етеді.
бұл Жұмсартулы Іске қосу Басқару тақтасы шешімі IEC/EN 60947-4-2 және құрамдасатын ұлттық стандарттар (мысалы, GB/T 14048.2 және компоненттерде көрінетін EAC/CE белгісі) сияқты негізгі халықаралық электр және қауіпсіздік стандарттарына сәйкес әзірленіп, жасалған.
Сәйкестік:
Ток басқару панелінде атақты брендтердің компоненттерінің қолданылуы (мысалы, CHINT MCCB, ABB Жұмсартулы Іске қосу құрылғылары) сертификатталған жұмыс өнімділігін және халықаралық танылуын қамтамасыз етеді.
Ток басқару панелінде атақты брендтердің компоненттерінің қолданылуы (мысалы, CHINT MCCB, ABB Жұмсартулы Іске қосу құрылғылары) сертификатталған жұмыс өнімділігін және халықаралық танылуын қамтамасыз етеді.
ток басқару панелінде атақты брендтердің компоненттерінің қолданылуы (мысалы, CHINT MCCB, ABB Жұмсартулы Іске қосу құрылғылары) сертификатталған жұмыс өнімділігін және халықаралық танылуын қамтамасыз етеді.
Сәйкестік, 132 кВт Жұмсақ іске қосу басқару шкафын әлемдегі әртүрлі өнеркәсіптік орталарға экспорттау мен орнатуға сәйкес келетінін қамтамасыз етеді,
жобаларды бекітуді жеңілдетеді және іске қосу уақытын қысқартады.
 |
 |
 |
Негізгі плюслер
Қозғалтқыш пен жабдықтардың пайдалану мерзімін ұзарту
Жүйе қозғалтқыш, беріліс қораптары, сорғыштар және муфта механизмдеріне механикалық түсуді айтарлықтай төмендететін жетілдірілген жұмсақ іске қосу алгоритмдерін қолданады және
кернеу мен токтың өсуін басқару арқылы 132 кВт Жұмсақ іске қосу басқару шкафы тікелей іске қосу кезінде пайда болатын зиянды механикалық
соққыларды (соққы-ұру) жояды, бұл бүкіл жетектік машиналардың пайдалану қарқындылығын едәуір арттырады.
Жоғары деңгейлі электр желісінің тұрақтылығы
Токты шектеу мүмкіндіктерін енгізу арқылы 3 фазалы қозғалтқыш үшін жұмсақ іске қосу қорапшасы іске қосылу кезінде желіге түсетін импульсті токты радикалды төмендетеді.
Бұл желіде кернеудің төмендеуін болдырмауға мүмкіндік береді, бұл қуаттылығы шектеулі немесе жанында сезімтал жабдықтары бар орнатылымдар үшін маңызды.
Жоғары қуатты жұмсартылған іске қосу шкафының бұл мүмкіндігі тұрақты электр ортасын қамтамасыз етеді.
Бақылау мен диагностика мүмкіндіктерін кеңейту
PLC басқару жұмсартқыш жүйесін біріктіру нақты уақыттағы мол деректер мен алысқа диагностика жасау мүмкіндігін береді. Операторлар жергілікті HMI немесе орталандырылған SCADA/DCS жүйесі арқылы қозғалтқыш тогы, кернеу, температура және жұмыс күйі сияқты
параметрлерді бақылай алады. Бұл деңгейге болжамды техникалық қызмет көрсетуді ұйымдастыру мүмкіндігі беріледі, күтпеген тоқтап қалулар минималды деңгейде болады және жүйенің жұмыс істеуін оптимизациялау мүмкіндігі туады, бұл қозғалтқышты басқару шкафының негізгі артықшылығы болып табылады.
болжамды техникалық қызмет көрсетуді ұйымдастыру мүмкіндігі беріледі, күтпеген тоқтап қалулар минималды деңгейде болады және жүйенің жұмыс істеуін оптимизациялау мүмкіндігі туады, бұл қозғалтқышты басқару шкафының негізгі артықшылығы болып табылады.
қозғалтқышты басқару шкафының негізгі артықшылығы болып табылады.
Параметр
Номиналды қозғалтқыш қуаты |
132КВт |
Кіру вольтажы |
380V - 415V AC |
Басқару кернеуі |
24В ТЖ |
Қорғау деңгейі |
IP55 (тапсырыс бойынша бапталады) |
ПЕРСОНАЛДЫҚ |
Қол жетімді |
PLC |
Siemens SIMATIC S7-1200 Series |
Негізгі Ток Қорғау Құрылғысы |
MCCB, 630A Frame |
Қолдану сценарийлері
Су және қоршаған су арнайысы
Үлкен сорғыш жүйелер мен желдеткіштер үшін маңызды түрде қолданылады. Бұл сұйықтықпен жұмыс істеу салаларында гидравликалық кернеуді азайту және маңызды құбырларда бұзып тастайтын су соғылуын (қысымның өсуі) болдырмау үшін бақыланатын үдеу мен баяулау маңызды.
интегралды PLC
Басқару жұмсақ іске қосу жүйесі сыртқы ағын мен деңгей сенсорларымен тікелей интеграциялануы мүмкін, күрделі автоматтандырылған сорғыштың жұмыс циклін, қысымды реттеуді және тиімді жүйе басқаруын іске асырады.
мұнай және газ, сонымен қатар петрохимиялық өнеркәсіп
Мұнай және газ, сонымен қатар петрохимиялық өнеркәсіп
Бұл қондырғы компрессорлар, үлкен желдеткіштер және ұзын тасымалдағыштар сияқты маңызды машиналарға кеңінен қолданылады. Бұл құнды өндірістік процестерде электрлік инфрақұрылымның тұтастай тұрақтылығын сақтау үшін нақты бақыланатын токтың тұтынуы негізгі болып табылады.
әсіресе, үш фазалы электр қозғалтқышының жұмсақ іске қосу тақтасындағы алдыңғы қатарлы, көп деңгейлі қорғану функциялары максималды жұмыс қауіпсіздігін және сәйкестікті қамтамасыз етеді.
әсіресе, үш фазалы электр қозғалтқышының жұмсақ іске қосу тақтасындағы алдыңғы қатарлы, көп деңгейлі қорғану функциялары максималды жұмыс қауіпсіздігін және сәйкестікті қамтамасыз етеді.
қауіпті орталардағы қатаң реттеуші талаптарға сәйкес, қымбатқа түсетін және қауіпті өндірістік тоқтап қалуларды ең аз деңгейде ұстау.
Қазбалар мен минералдарды өңдеу
Жеңілдеткіш шкаф мыналар сияқты ауыр жабдықтарды іске қосу үшін маңызды: басқыштар, үлкен араластырғыштар және ұзын аралықтағы материалдарды тасымалдау конвейерлері.
Бұл ауыр инерциялық жүктемелерді іске қосу үшін көбінесе белгілі бір моментті басқару қажет болады, оны Жұмсартулы Іске Қосу Басқармасы дәлме-дәл басқарады. Бұл
белсенді басқару лентаның сырғанауы, механикалық тозуының артуы және электр қозғалтқыштың қызып кетуі сияқты зиянды оқиғалардың алдын алады және осылайша
жабдықтың қызмет ету мерзімі мен өткізу қабілетін едәуір арттырады.
ЖСҮ және Өндіріс
Шешім теміртаразы зауыттары немесе цемент зауыттары сияқты объектілердегі үлкен өнеркәсіптік суытқыштар мен үлкен желдеткіш жүйелерде тиімді қолданылады.
идеалды іске қосу функциясы ғимарат конструкциясындағы дыбыс ластануы мен механикалық тербелісті азайтуда маңызды рөл атқарады. Сонымен қатар, энергияны үнемдейтін жұмсартылған іске қосу
тізбек тікелей коммуналдық қызмет көрсету шығындарын азайтуға әкеледі, сондықтан барлық жүйелі электр қозғалтқыш шкафы шешімі экономикалық және тұрақты болып табылады.
ішкі басқару компоненттерінің концентрациясы оны автоматтандырылған өндірістік процестер үшін күрделі және болмаған-жоқ энергия басқару панеліне айналдырады.
