Oversigt
Den intelligente 132 kW højtydende Soft Start Cabinet repræsenterer et afgørende skridt i udviklingen af industriel motorstyring . Dette integrerede effekt
styringspanel er specielt konstrueret til at klare de krævende belastninger fra motorer op til 132 kW, hvilket giver en hidtil uset
driftsstabilitet, system beskyttelse , og forlængelse af udstyrets levetid. Dens omfattende, industrielle design integrerer problemfrit
al nødvendig styrelogik, avancerede soft-start algoritmer og effektkomponenter i ét samlet motorstyringscabinet. Hovedmålet er fuldstændigt
at eliminere de skadelige virkninger af de skadelige virkninger forbundet med traditionel direkte-til-sluk-start (DOL), såsom alvorlig mekanisk chok
til den drevne maskine og forstyrrende spændingsfald i det elektriske netværk. Ved nøjagtigt at styre spændings- og strømrampen, systemet
sikrer en perfekt glad , optimeret opløb til fuld driftshastighed, øger markant den samlede systems pålidelighed og væsentligt
reducerer dyre vedligeholdelseskrav i de mest krævende industrielle miljøer.
Kernekomponenter og funktioner

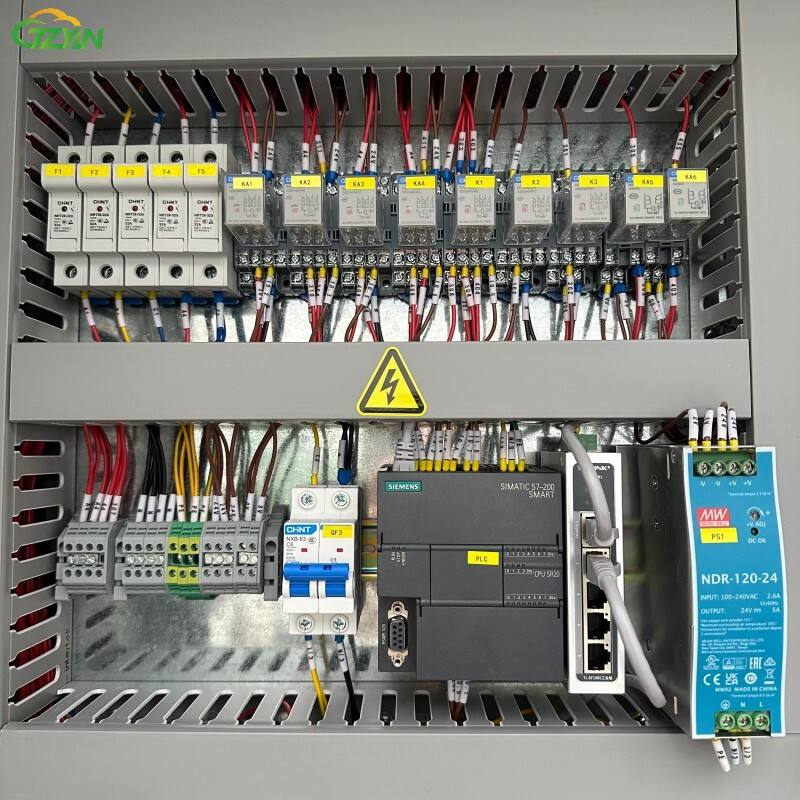

Systemets driftsmæssige effektivitet drives af den synergistiske relation mellem højtydende effektregelegemet og

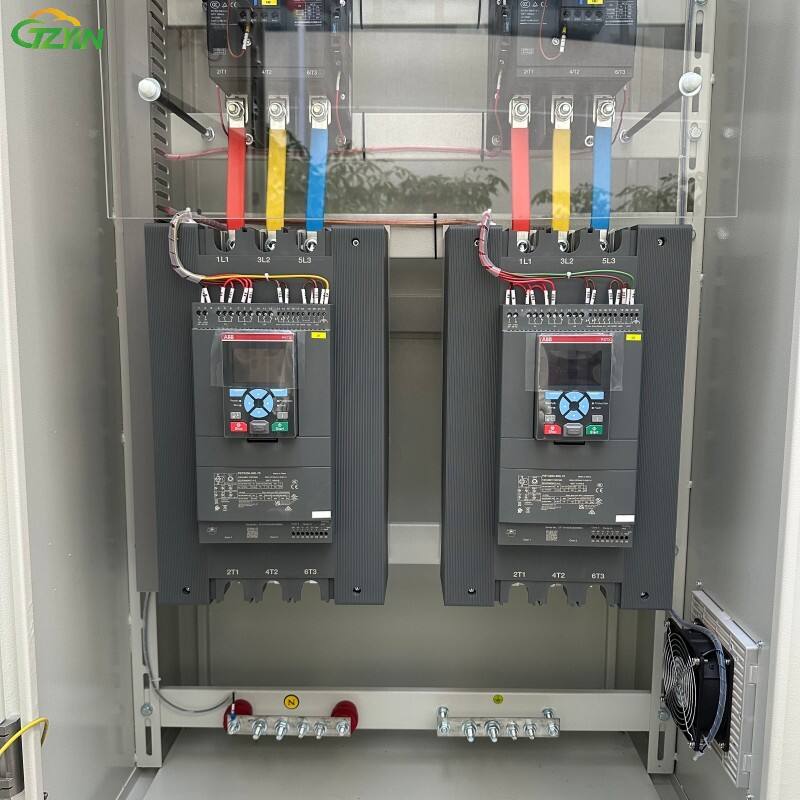

intelligent styringseenheden. Kernefunktionen for effektregeleses håndteres af 3-faset motor soft starter skabet (f.eks. ABB PSTX), som nøjagtigt
modulerer spænding til motoren. Denne komponent er sammensmeltet med det kraftfulde PLC-styringssystem til soft starter (f.eks. Siemens
S7-1200), fungerer som central inspektionslogik og sekvensstyring. PLC'en udfører konstant eksekverer diagnostiske kontroller for potentielle
fejlpunkter, herunder realtidsanalyse af starterens interne status, hovedkredsløbsbeskyttelse (MCCB) og eksterne feedback-signaler. Den
S soft Start Control-plade leverer HMI til øjeblikkelig fejlvisning og logning. Vigtige styrefunktioner inkluderer sofistikeret drejmomentstyring,
præcis strømbegrænsningsstart , og styret spændingsrampe op/ned, hvilket tillader nøjagtig afstemning til forskellige lasttyper. Uden for grundlæggende beskyttelse, udover grundlæggende beskyttelse,
systemet har avanceret sikkerhedsbeskyttelse, der automatisk initierer en kontrolleret stop og optager detaljerede fejldata ved registrering af problemer
som fasespændingsubalance, jordfejl eller kommunikationsfejl. Dette komplette samlebælte, placeret inden i Industriel Soft Starter Panel, sikrer
maksimal driftstid gennem proaktiv diagnostik og øjeblikkelig fejlindeslutning.
Design og overholdelse
Design:

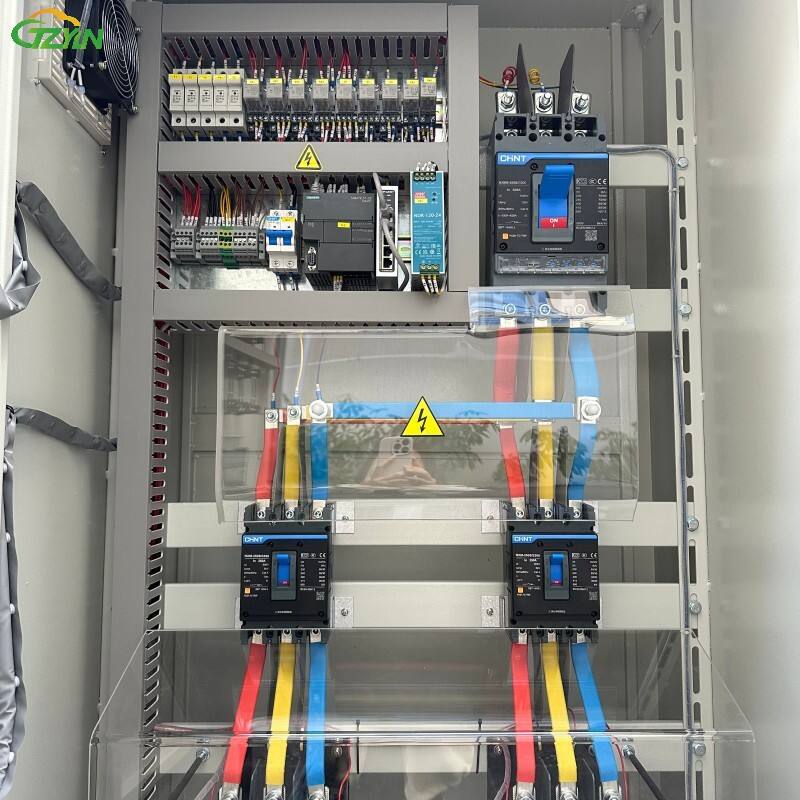

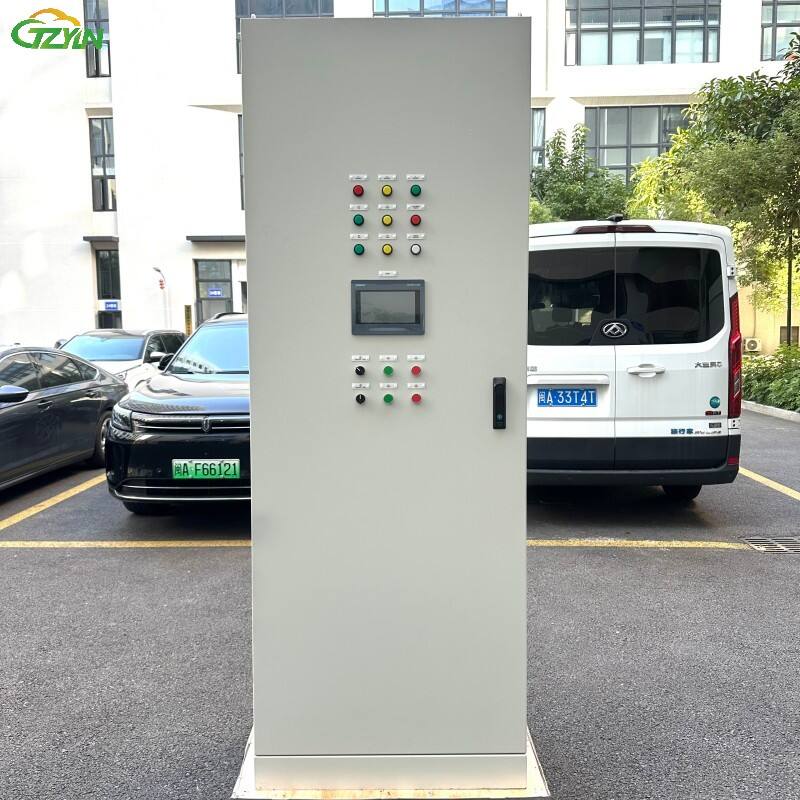

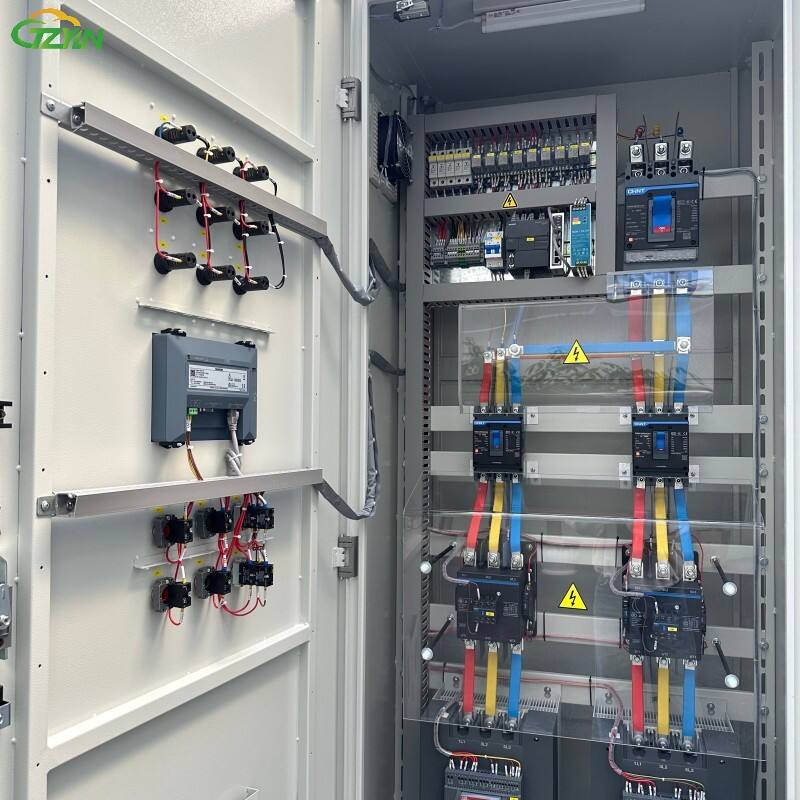

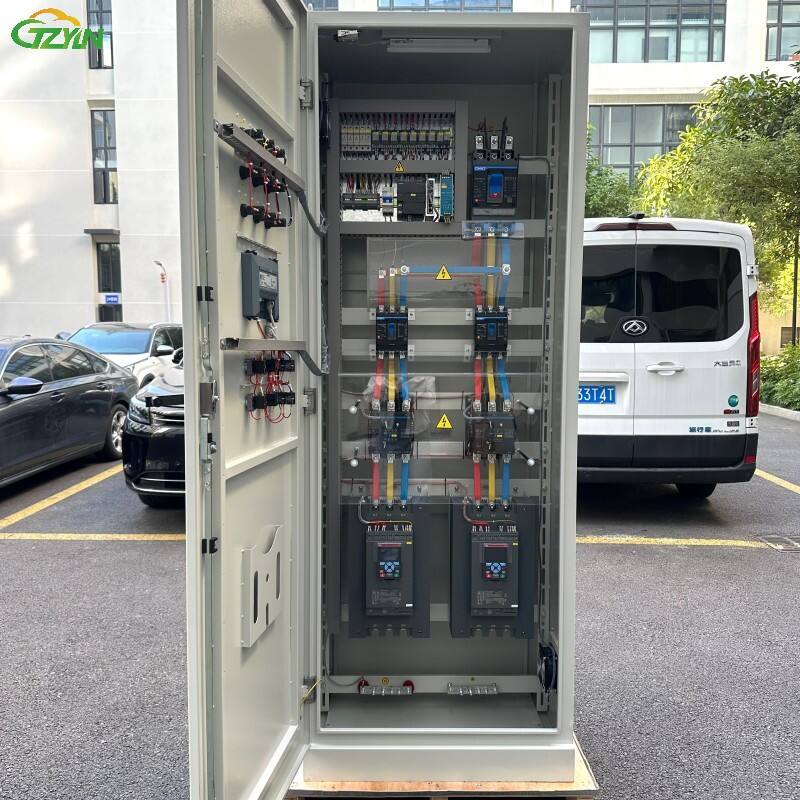

Højtydelses Soft Start Skab er bygget med et solidt, gulvstående kabinet, yder overlegent beskyttelse mod hårde industrielle
miljøer. Dets modulære design gør inspektion og vedligeholdelse nemt. Indvendigt er kablerne omhyggeligt anbragt med klar faseidentifikation (L1-Rød, L2-Gul, L3-Blå) og forstærkede bussbarer til at håndtere den betydelige effektbelastning på 132 kW. Sikkerhed er altafgørende, indvendigt
sikkerhed er altafgørende, indvendigt
klare beskyttende skærme og tydelige fareadvarsler, der sikrer operatørens sikkerhed under vedligeholdelse. Denne omhyggelige elektriske integritet garanterer
pålidelig drift og maksimal levetid i kontinuerlige anvendelser.
Overholdelse:
Denne Soft Start Control-bordsløsning er designet og fremstillet i overensstemmelse med de vigtigste internationale elektriske og sikkerhedsstandarder, herunder
IEC/EN 60947-4-2 og relevante nationale standarder (f.eks. GB/T 14048.2 og EAC/CE-mærkning, som fremgår af komponenterne). Anvendelsen af anerkendte
komponenter (f.eks. CHINT MCCB'er, ABB Soft Starters) i strømforsyningspanelet sikrer certificeret ydelse og global accept.
Overensstemmelse sikrer, at 132 kW Soft Start Control-skap er velegnet til eksport og installation i et bredt udvalg af globale industrielle miljøer,
forenkler projektgodkendelser og reducerer idrifttagningstiden.
 |
 |
 |
Centrale fordele
Maksimeret motor- og udstyrs levetid
Systemet anvender avancerede bløde startalgoritmer til markant at reducere den mekaniske påvirkning på motoren, gearkasser, pumper og
koblingsmekanismer. Ved at regulere opladningen af spænding og strøm eliminerer 132 kW Soft Start-styringsskabet skadelige mekaniske
stød (hammerblow) forbundet med direkte start, hvilket fører til en betydelig forlængelse af den driftsmæssige levetid for hele den drevne maskineri.
Superior elektrisk netstabilitet
Ved at implementere strømbegrænsende funktioner reducerer 3-faset motor blødstarterskabet kraftigt indløbsstrømmen ved opstart.
Dette forhindrer spændingsfald i forsyningsnettet, hvilket er kritisk for installationer med begrænset kapacitet eller følsom naboudstyr.
Denne funktion i højtydende blødstartskabet sikrer et stabilt elektrisk miljø.
Forbedret overvågning og diagnostik
Integrationen af PLC-styret blødstartsystem giver omfattende data i realtid og mulighed for fjern-diagnose. Operatører kan overvåge
parametre som motorstrøm, spænding, temperatur og driftilstilstand via lokal HMI eller et centraliseret SCADA/DCS-system. Dette niveau af
indsigt muliggør forudsigende vedligeholdelse, hvilket minimerer uforudset nedetid og optimerer systemets ydeevne, en kerdefordel ved dette motor
styringsskab.
Parameter
Mærkeffekt til motor |
132kw |
Indgangsspanning |
380V - 415V AC |
Kontrolspænding |
24V DC |
Beskyttelsesniveau |
IP55 (tilpasselig) |
Tilpasning |
Tilgængelig |
PLC |
Siemens SIMATIC S7-1200 Series |
Hovedstrømbryter |
MCCB, 630A ramme |
Anvendelsesscenarier
Behandling af vand og spildevand
Afgørende anvendt til store pumpeanlæg og blæsere. I disse applikationer med væskestrømning er styret acceleration og deceleration
af afgørende betydning for at mindske hydraulisk belastning og forhindre destruktiv vandhammer (trykpåvirkning) i kritiske rørledninger. Den integrerede PLC
Styring Soft Starter System kan integreres problemfrit med eksterne flow- og nivelsensorer, hvilket gør det muligt med sofistikeret automatiseret pumpestyring
cykling, trykregulering og effektiv systemstyring.
Olie & Gas og petrokemikalier
Denne enhed anvendes bredt til kritisk maskineri såsom kompressorer, store ventilatorer og omfattende transportbånd. I disse værdifulde operationer er
nøjagtigt styret strømforbrug afgørende for at opretholde strømstabilitet gennem hele den elektriske infrastruktur. Desuden sikrer
avancerede, flerlagrede beskyttelsesfunktioner i 3-faset motorsoftstarter-panelet maksimal driftssikkerhed og overholdelse
af strenge reguleringskrav i potentielt farlige miljøer, hvilket minimerer kostbare og farlige produktionsnedlukninger.
Miner og mineralske forarbejdningsanlæg
Softstarterpanelet er afgørende for at starte kraftig udstyr såsom knusere, store blandingstanke og langdistance transportbånd til bulkmaterialer.
Start af disse høje-inerti-last kræver typisk betydelig momentkontrol, som softstart-styringspanelet håndterer med præcision. Dette
proaktiv styring forhindrer skadelige begivenheder såsom remglidning, overdreven mekanisk slitage og motoroverophedning, hvilket markant forbedrer
udstyknings levetid og ydeevne.
Klima- og produktionsindustri
Løsningen anvendes effektivt i store industrielle køleanlæg og kæmpestore ventilationssystemer i anlæg som stål- eller cementværker. Den
jævne startfunktion er afgørende for at reducere støjforurening og mekanisk vibration i bygningskonstruktionen. Desuden bidrager den energieffektive bløde start
sekvens direkte til lavere energiudgifter, hvilket gør den samlede motorstyringskabinetløsning særdeles økonomisk og bæredygtig. Den
koncentration af interne styrekomponenter gør dette til et sofistikerede og uundværlige effektkontrolpanel til automatiserede industrielle processer.
