概要
現代の産業用加工環境では、大型モーター、ポンプ、自動化機械などの誘導負荷に大きく依存しています。
このような負荷は、頻繁に力率の低下を引き起こし、電力網に深刻な高調波歪みをもたらします。こうした課題に対処するためには、
繊維工場および同様の高需要製造設備向けに専用の力率改善パネルを導入することが不可欠です。この
完全自動化システムは、電気ネットワークの位相角およびリアルタイムの無効電力需要を継続的に監視します。そして、インテリジェントに
スイッチング 多段階コンデンサ切替を行うことで、全体の力率を常にほぼ1（単位力率）に近い状態に保ちます。その結果、電力系統が安定化します
ネットワーク 電圧を劇的に システムの送電損失を低減します , 電力会社による低力率ペナルティを回避します 、そして重要な
トランス の容量 今後の施設拡張に備えます。

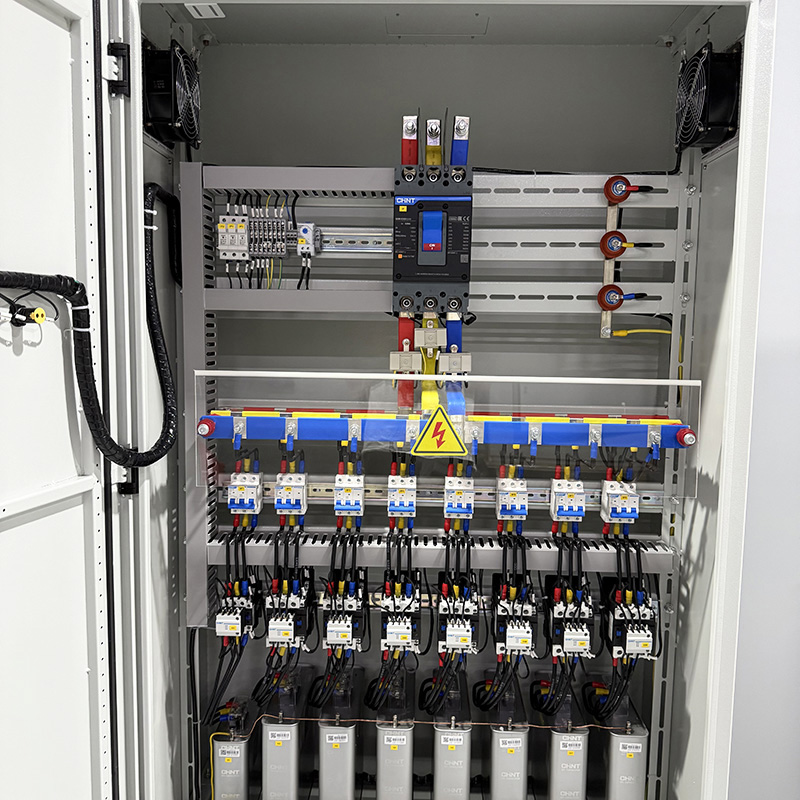

基本 構成 部 と 特徴
このシステムは、過補償および有害な高調波共振を防止するためのインテリジェントなステップ切替アルゴリズムを実行する、極めて高精度なマイクロコンピュータ制御装置を活用しています。

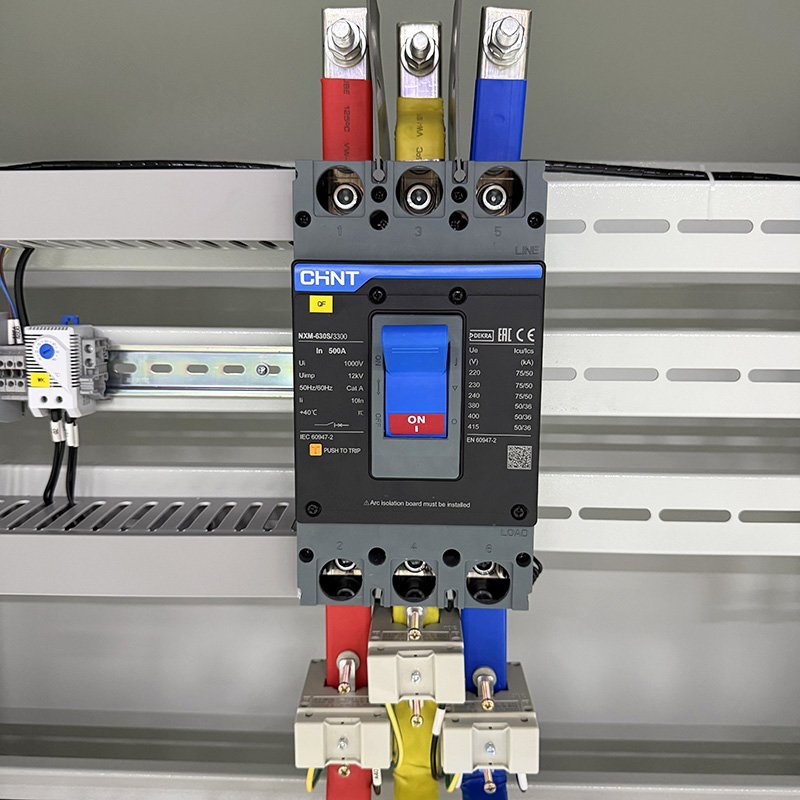

過補償および有害な高調波共振を防止します。主電源入力部には、堅牢な500A産業用コンデンサパネルブレーカーが 提供する

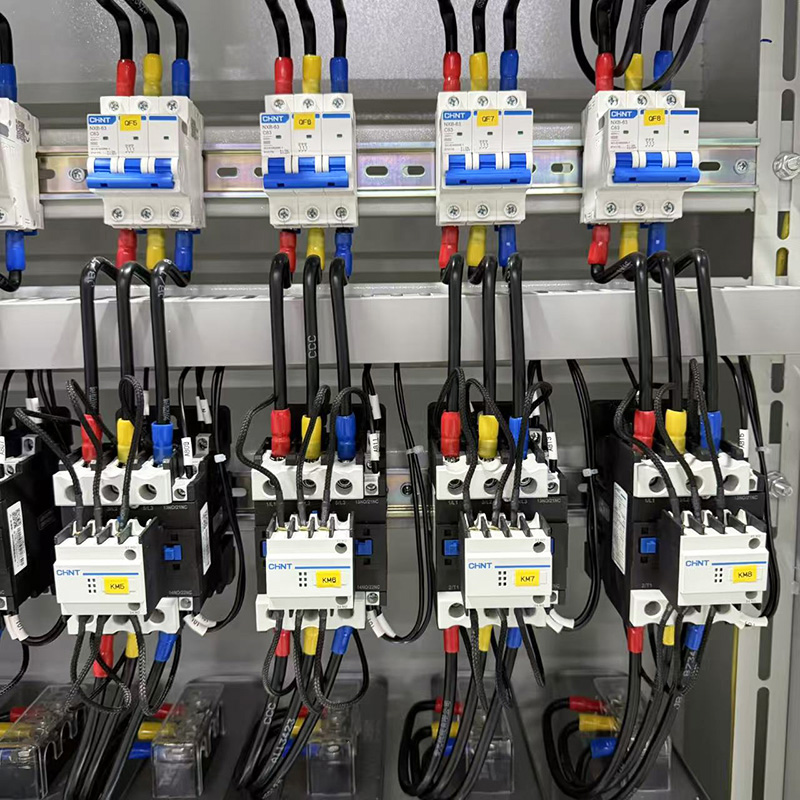

確実な短絡遮断能力を有し および 熱過負荷保護 内部フレームワーク全体に対応しています。スイッチング操作は
電圧投入時の高突入電流を効果的に抑制します。
s エネルギー貯蔵のコア部は、高品質で自己修復機能付きの耐重負荷コンデンサで構成されており、過圧時に自動的に切断する安全機構が統合されています。
放熱ファンが2基、筐体側面に戦略的に配置され、適切な温度管理を維持します。
内部電子部品の早期劣化を防ぐための最適な熱条件を実現します。さらに、銅製バーバスは耐熱性スリーブで完全に絶縁されています。
高温度用スリーブで徹底的に絶縁されており、過酷かつ連続的な産業用負荷下でも優れた導電性と堅牢な相間絶縁性を確保します。
設計と適合性
デザイン:

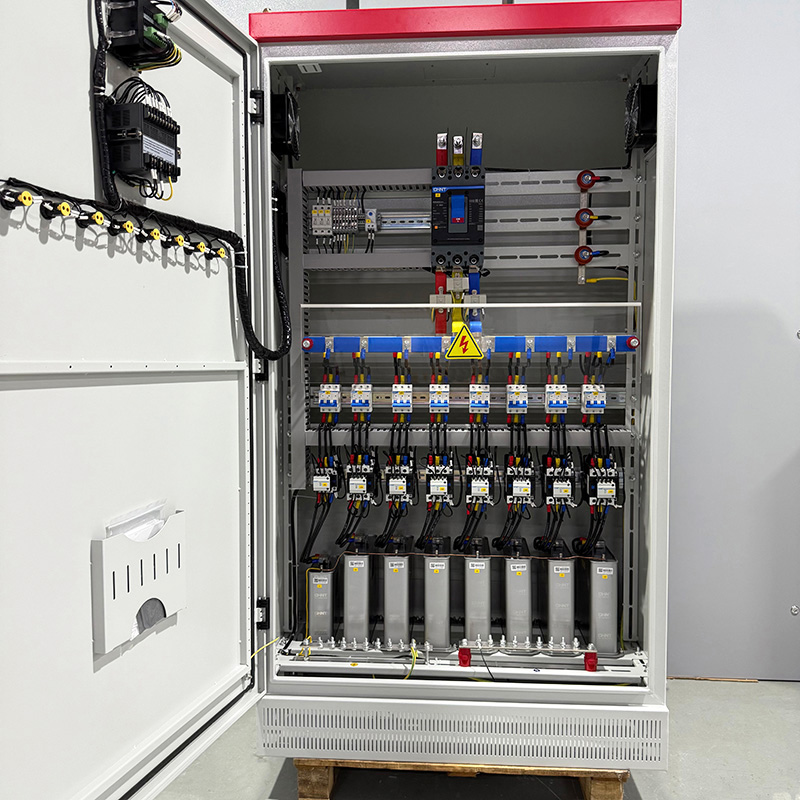

高品質のCNC加工鋼板を用いて製造され、耐久性に優れた粉体塗装仕上げが施された筐体は、信頼性の高い
粉塵および異物からの保護を 過酷な産業環境においても提供します。内部レイアウトは、厳密に整理されたモジュラー構造を採用しており、制御回路と
低電圧 制御回路を 大電流用パワーバーバスから分離しています。このレイアウトにより、前面から容易にメンテナンスが可能となり、効率的な放熱も実現します。
すべての配線 分岐は、専用の ワイヤリングダクトを通じて清潔に配線され、明確かつプロフェッショナルなラベルが付与されているため、トラブルシューティングが容易です。
準拠性
安全性は、この自動低電圧コンデンサキャビネットにおいて最優先の課題です。本システムは、国際的な電気工学
安全規格、 iEC 61439-1およびCE指令を完全に適合しています。過電圧遮断、低電圧開放、高調波過電流ブロッキング、

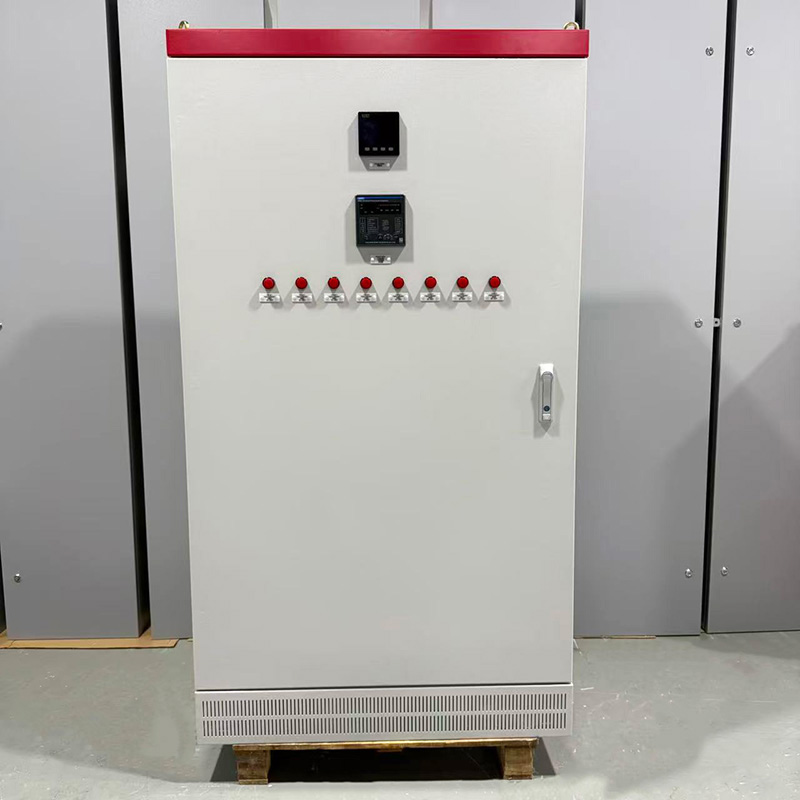

および短絡保護を含む包括的な保護機能を備えています。前面ドアパネルには、確実な機械式ロック、外部 停止ボタン、および明瞭なデジタルマルチメーターが装備されており、
緊急事態 作業者は筐体を開けることなく、リアルタイムの電気計測値を安全に監視できます。 筐体を開けることなく、リアルタイムの電気計測値を安全に監視できます。 ドア。
重要な利点
即時エネルギー最適化
この専用産業用コンデンサキャビネットを機械設備工場の運用に導入することで、見かけ電流を大幅に削減できます。この
構成により、無効電力の浪費が効果的に最小限に抑えられ、毎月の電気料金を直接削減し、投資回収期間を短縮します。
進歩した調和抑制
制御システムに 予期せぬ
電力品質の問題による停電時間 システムハーモニックを緩和することで, 設備は広範な電源を遮る強力な電源シールドを構築します.
デジタルワークショップの自動化ネットワークは,データバス伝送の安定性を大幅に向上させる.
設備寿命の延長
食品加工工場の高効率の電力節約キャビネットソリューションとして機能するこの統合システムは,上流の熱ストレスを最小限に抑える
トランスフォーマーとローカル配送ケーブル この冷却効果により 接続された工場のすべての資産の 運用寿命が延長されます
調整されたエンジニアリングと拡張性
産業用エネルギー節約用PFCパネルとして設計され,施設の特定の要件に簡単に適応できます. 模型のステップアップグレードをサポートします
完全に新しい囲いが必要になるのではなく 将来の生産ラインの追加に対応するためです
パラメータ
パラメータ |
仕様詳細 |
定格電圧 |
400V AC (三相,50/60Hz) |
メイン回路ブレーカー |
NXM-630S/3300 |
コンデンサタイプ |
プレミアム低電圧自己修復コンデンサ |
制御ステップ |
8段階自動切替 |
応答時間 |
ステップあたり≤20ms |
耐環境等級 |
IP41（屋内産業用規格） |
アプリケーションシナリオ
重工業および金属・冶金製造
金属部品工場の構成向けに堅牢な低電圧力率改善（PFC）パネルとして動作する本システムは、大型の
スタンププレスおよび溶接ラインによって引き起こされる急激な負荷変動を効果的に処理し、滑らかな電圧プロファイルを確保します。
高速繊維・紡績作業
このキャビネットは、数百台の密に配置された織機モーターに対して継続的な力率補正を提供し、局所的な電圧降下を最小限に抑え、
高額な生産ライン停止を防止します。
自動化プラスチック成形および射出成形
この装置は、油圧ポンプ、サーボモーター、およびバレルヒーターバンクが引き起こす大規模な誘導負荷を完全に相殺します。また、
動的 バー 複雑な加工サイクル全体にわたり無効電力のバランスを維持し、粉体の発生を防止するとともに、重機器の頻繁な起動・停止によって引き起こされる瞬時電圧低下を解消します。
重機器の起動・停止によるものです。
自動化HVACおよびデータセンター基盤設備
この完全密閉型ユニットは、その高効率エネルギー管理機能を、大規模商業施設、集中型HVAC冷却システム、地域暖房用ポンプステーション、および高密度データセンター電力網へシームレスに拡張します。
ネットワーク 特に、大規模可変周波数冷凍機、高精度空調アレイ、および大容量無停電電源装置（UPS）トポロジーによって発生する深刻な高調波歪みおよび大規模な無効電力サージの是正に特化しています。
大規模な無効電力サージを発生させます。 高精度空調アレイ、および大容量無停電電源装置（UPS）トポロジー。
（UPS）トポロジー。
