Přehled
Moderní průmyslové zpracovatelské prostředí silně závisí na induktivních zátěžích, jako jsou těžké motory, čerpadla a automatizované stroje.
Tyto zátěže často způsobují nízký účiník a zavádějí do sítě značné harmonické zkreslení. Aby bylo možné těmto výzvám čelit,
je nezbytné nasadit specializovaný panel pro korekci účiníku pro textilní továrny a podobná výrobní zařízení s vysokou spotřebou. Tento
plně automatický systém neustále monitoruje fázový úhel elektrické sítě a skutečnou reaktivní poptávku v reálném čase. Díky inteligentnímu
přepínání mezi družicemi vícestupňovému zapínání kondenzátorů udržuje systém celkový účiník stále blízko jednotce. V důsledku toho stabilizuje
síť napětí, výrazně snižuje ztráty přenosu v systému , zamezuje sankcím dodavatele energie za nízký účiník a uvolňuje životně důležitou
transformátor kapacita pro budoucí rozšíření zařízení.
Základní součásti a funkce
Systém využívá vysoce přesného mikropočítačového řídicího zařízení, které provádí inteligentní algoritmy postupného spínání, aby se zabránilo
přebytečnou kompenzaci a škodlivou harmonickou rezonanci. Na hlavním vstupu je robustní průmyslový jistič kapacitorového panelu s proudem 500 A poskytuje
autoritativní zkratová a termonaběhová ochrana pro celý vnitřní rámec. Spínací operace jsou řízeny
specializovanými kontaktry pro spínání kondenzátorů vybavenými přednabíjecími odpory, které úspěšně potlačují vysoké náběhové proudy během

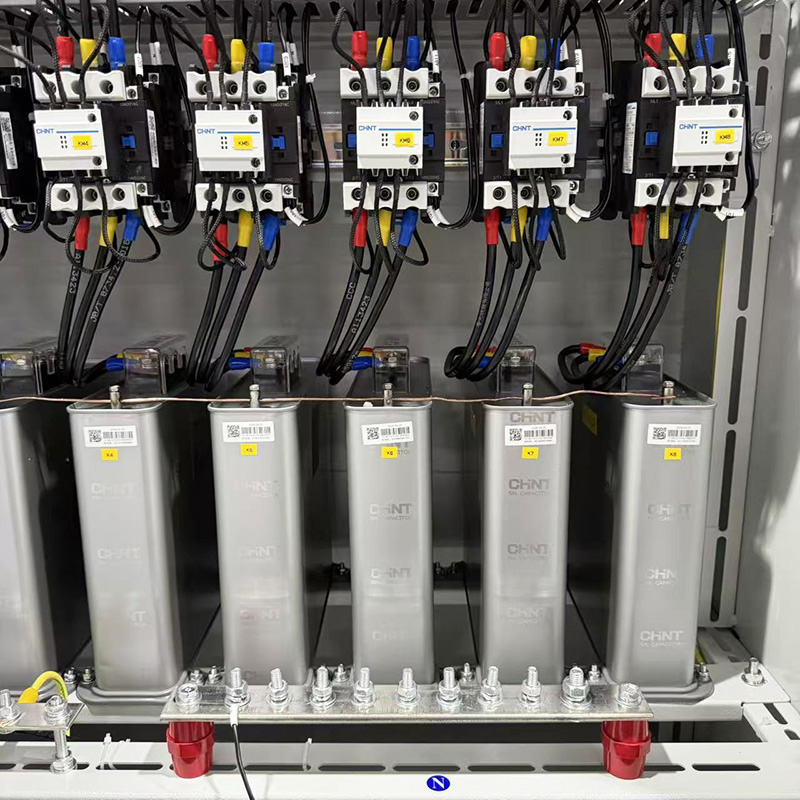

s aktivace napětí. Jádro energetického úložiště tvoří vysoce kvalitní samoregenerující kondenzátory pro náročné provozní podmínky, které jsou vybaveny integrovanými mechanizmy pro odpojení při nadměrném tlaku
z důvodu maximální provozní bezpečnosti. Dva chladicí ventilátory jsou strategicky umístěny na bočních stěnách skříně, aby udržely
optimální tepelné podmínky, které brání předčasnému stárnutí vnitřní elektroniky. Kromě toho jsou měděné sběrnice důkladně izolovány
použitím teplotně odolných pouzder, čímž se zajišťuje vynikající vodivost a odolná izolace mezi fázemi za náročných, nepřetržitých průmyslových zátěží.
Návrh a soulad
Design:
Skříň je vyrobena z vysoce kvalitních ocelových plechů opracovaných na CNC strojích a má trvanlivý práškový povlak, který poskytuje spolehlivou ochranu proti
prachu a nečistotám v náročných průmyslových prostředích. Vnitřní uspořádání využívá pečlivě promyšlenou modulární architekturu, která odděluje
nízkonapěťové řídicí obvody od vysokoproudých sběrnic. Toto uspořádání umožňuje snadnou údržbu z přední strany a efektivní odvod tepla.

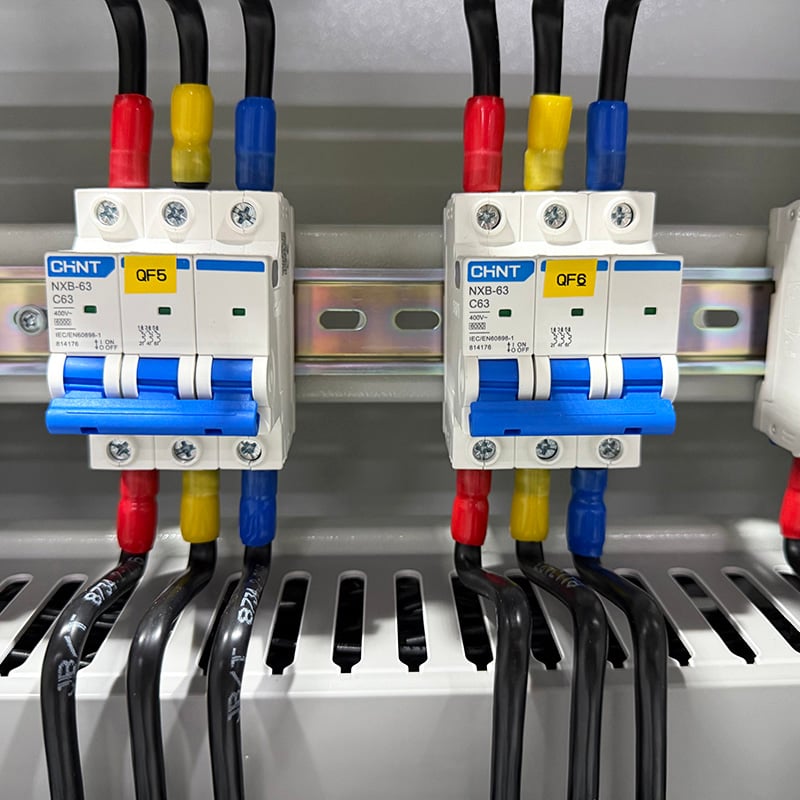

Každá větev kabeláže je čistě vedena prostřednictvím vyhrazených kabelových kanálů a označena jasnými, profesionálními štítky pro jednoduchou diagnostiku poruch.
Soulad:
Bezpečnost zůstává nejdůležitějším zaměřením tohoto automatického rozvaděče nízkého napětí pro kondenzátory.
systém plně splňuje mezinárodní normy elektrotechniky pro bezpečnost, včetně IEC 61439-1 a směrnic CE. Obsahuje komplexní ochranná opatření, jako je odpojení při přepětí, vypnutí při podpětí,

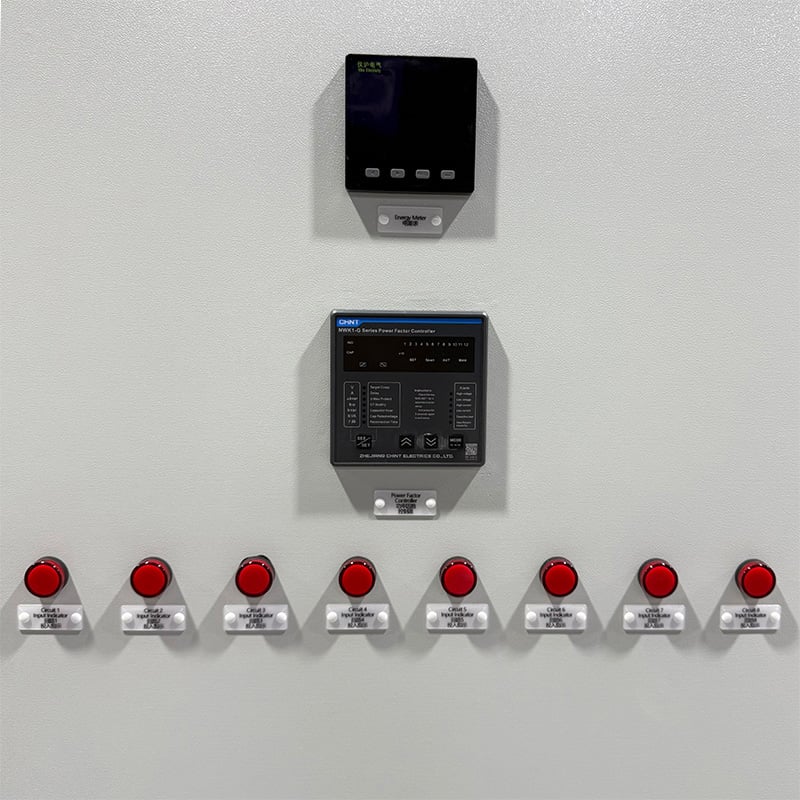

blokování nadproudu způsobeného vyššími harmonickými složkami a krátkodové ochrany. Přední dveřní panel je vybaven bezpečným mechanickým zámkem, vnějším
nouzové tlačítkem pro zastavení a přehlednými digitálními multimetry, které umožňují obsluze bezpečně sledovat reálné elektrické parametry bez nutnosti otevírat skříň. dveře.
Hlavní výhody
Okamžitá optimalizace energie
Integrace tohoto specializovaného průmyslového rozvaděče pro kondenzátory do provozu strojního závodu výrazně snižuje zdánlivý odběr proudu. Tato
konfigurace účinně minimalizuje ztráty jalové energie, čímž přímo snižuje měsíční účty za elektřinu a zajišťuje rychlou návratnost investice.
Pokročilé potlačení harmonických složek
Vybaveno funkcemi laděného reaktoru, rozvaděč účinně filtruje zkreslení sítě a zabrání neplánovanému
výpadku citlivých řídicích systémů způsobenému problémy s kvalitou dodávané elektrické energie. Potlačením systémových harmonických složek vytváří zařízení robustní elektrický štít pro rozsáhlé
sítě automatizace v digitálních dílnách, čímž výrazně zvyšuje stabilitu přenosu dat po sběrnici.
Prolongovaná životnost zařízení
Jako vysoce účinné řešení rozvaděče pro kompenzaci jalového výkonu v potravinářských závodech minimalizuje tento integrovaný systém tepelné namáhání nadřazených
transformátorů a místních distribučních kabelů. Tento chladicí efekt prodlužuje provozní životnost všech připojených továrních zařízení.
Přizpůsobitelné inženýrské řešení a škálovatelnost
Navrženo jako přizpůsobitelný průmyslový rozvaděč pro kompenzaci jalového výkonu, systém se snadno přizpůsobí konkrétním požadavkům provozu. Podporuje modulární postupné rozšíření
pro přizpůsobení budoucím rozšířením výrobní linky bez nutnosti zcela nového rozvaděče.
Parametr
Parametr |
Detaily specifikace |
Jmenovité napětí |
400 V AC (třífázové, 50/60 Hz) |
Hlavní vypínač |
NXM-630S/3300 |
Typ kondenzátoru |
Premiumní samoopravné kondenzátory pro nízké napětí |
Kroky řízení |
8stupňové automatické přepínání |
Doba odezvy |
≤20 ms na krok |
Stupňování ochrany |
IP41 (průmyslový standard pro vnitřní prostředí) |
Scénáře aplikací
Těžký strojírenský a hutní průmysl
Funkční jako robustní panel kompenzace jalového výkonu pro nízké napětí v konfiguracích továren na kovové výrobky, tento systém účinně zvládá rychlé změny zatížení způsobené těžkými
ražicími lisy a svařovacími linkami, čímž zajišťuje hladký průběh napětí.
Vysokorychlostní textilní a přírubačské provozy
Skříň poskytuje nepřetržitou korekci účiníku napříč stovkami hustě uspořádaných tkacích strojů, čímž minimalizuje místní poklesy napětí a
zabraňuje nákladným zastavením výrobní linky.
Automatizované zpracování plastů a vstřikování
Jednotka dokonale kompenzuje masivní induktivní zátěže vyvolávané hydraulickými čerpadly, servomotory a bankami topných těles pro plastové vstřikovací stroje.
dynamický r reaktivní rovnováhu v průběhu složitých technologických cyklů, čímž eliminuje popel a přechodné poklesy napětí způsobené častým spínáním
těžkého strojního zařízení.
Automatizované systémy VZT a infrastruktura datových center
Toto kompletní provedení bezproblémově rozšiřuje svou vysokou energetickou účinnost na rozsáhlé komerční komplexy, centrální chladicí systémy HVAC, čerpací stanice pro dálkové vytápění
sítě, a vysokohustotní datová centra. Specializuje se na odstraňování závažných harmonických rušení a masivních
reaktivních nárazů generovaných velkými chladiči s proměnnou frekvencí, řadami precizních klimatizačních zařízení a vysokovýkonovými nezávislými zdroji napájení
(UPS) různých topologií.
