A modern ipari villamosenergia-elosztási projekteknél a folyamatos energiaellátás biztosítása a termelésirányítás életfontosságú feltétele. Különösen azoknál a gyáraknál, amelyek több tartalék energiaforrásra támaszkodnak, hogyan lehet biztonságosan és megbízhatóan váltani három generátor között?
Ennek 415 V-os kézi átkapcsoló kapcsolószekrény (MTS) kifejezetten az ipari üzemekben működő háromgenerátoros rendszerek elosztási igényeire lett tervezve. A kivételes fizikai megbízhatósága miatt a többforrásos energiaellátás-kezelés alapvető berendezésévé vált.

Kulcsfeladat: A három energiaforrás biztonsági diszpécserének szerepe
A bonyolult ipari projekteknél a gyárak gyakran több generátort használnak a hálózati meghibásodások kezelésére. Ennek az MTS-kapcsolószekrénynek a fő funkciója egy „háromból egy kiválasztása” logikájának megvalósítása: három független energiaellátási bemenetre csatlakozik, de fizikailag egyszerre csak egyet enged a terhelés ellátására.
Fizikai elválasztás előnye: Ez a kézi szekrény, ellentétben az Automatikus Átváltó Rendszerekkel (ATS), tisztán mechanikus reteszelést használ. Ez kizárja a katasztrofális hálózati párhuzamos kapcsolás (két energiaforrás találkozása) kockázatát, amelyet elektronikus logikai hibák vagy érzékelőhibák okozhatnak.
Vészhelyzeti vezérlés: Extrém környezetekben – például magas hőmérséklet vagy erős elektromágneses zavar esetén – a kézi működés biztosítja a legmegbízhatóbb helyreállítási lehetőséget. Ez az üzemben dolgozó villanyszerelőknek abszolút irányítást ad az áramellátásra való felhasználásról a generátorok valós idejű üzemanyag-szintje és a terhelés prioritása alapján.
MTS vs. ATS: Gyors összehasonlítás
Az alábbi táblázat összefoglalja, miért részesítik előnyben sok ipari üzem a kézi megoldást kritikus, többgenerátoros rendszerek esetében:
Funkció |
Kézi átváltókapcsolót (MTS), |
Automatikus Átkapcsoló Kapcsoló (ATS) |
Átkapcsolási logika |
Kézi működés; fizikai reteszelés |
Automatikus érzékelés; elektronikus vezérlés |
Megbízhatóság |
Rendkívül magas: Nincs elektronikus meghibásodás kockázata |
Magas: De függ az érzékelőktől |
Biztonság |
Abszolút: Az energiaforrások fizikai elválasztása |
Feltételes: Programhiba kockázata |
Környezet |
Ellenáll a porral, a hővel és az interferenciával szemben |
Érzékeny a nehéz körülményekre |
Fenntartás |
Minimális (alapvető kenés) |
Rendszeres (elektronikus tesztelés szükséges) |

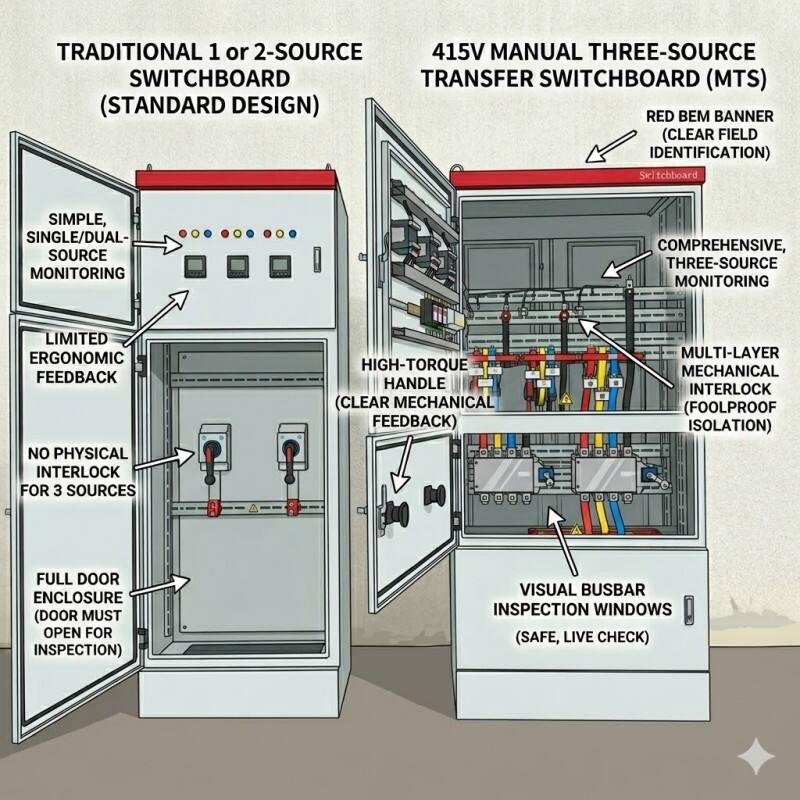

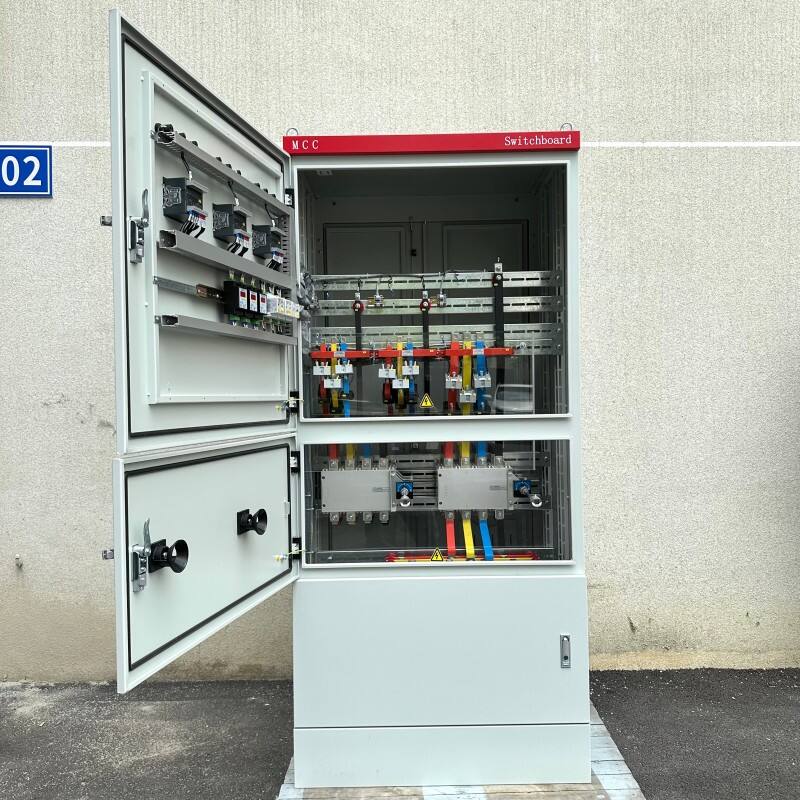

Vizuális biztonsági logika: egy szabványos ipari nyelv
A berendezés belső része a szabványosított „vizuális nyelv” révén tükrözi a szigorú villamosbiztonsági kezelést:
Fázissorrend-szabványosítás: A magas tisztaságú réz csatornák L1, L2 és L3 fázisokat jelölnek, amelyeket rendre piros, sárga és kék színű festékkel jelöltek. A fázissorrend egységes tartása elengedhetetlen; hiba esetén az ipari motorok visszafordulnak, ami sérülést okozhat a szállítószalagokban vagy szivattyúkban. Ez a világos színkódolás biztosítja a pontos bekötést akár összetett háromforrásos rendszerekben is.
Vizualizált ellenőrzés és védelem: A kritikus érintkezők erős, átlátszó szigetelőpajzsokkal vannak lefedve. Ez lehetővé teszi a technikusok számára, hogy a kapcsoló állapotát szabad szemmel ellenőrizzék anélkül, hogy meg kellene szüntetniük a szigetelést. A kiemelt sárga figyelmeztető táblák kombinációjával minimálisra csökken az emberi hiba kockázata, és biztosítja a „vizuális biztonságot” a rutinellenőrzések során.
Mechanikus reteszelés: A biztosíték, amely soha nem hibásodik meg
Ez a 415 V-os kapcsolóberendezés egy nagy terhelhetőségű mechanikus reteszelő eszközt tartalmaz:
1. Kényszerített logikai reteszelés: A fizikai szerkezet korlátozza a fogantyú mozgását, így biztosítva, hogy ha az egyik forrás zárva van, a másik kettő kényszerítetten nyitva marad. Fizikailag lehetetlen egyszerre két kapcsolókészletet zárni.
2. Nulla függőség az áramellátástól: Ez a védelem kizárólag a fizika törvényeire épül. Akkor is 100%-osan hatékony marad, ha a gyár elveszíti az egész vezérlőáram-ellátását, vagy ha a szoftverrendszer összeomlik.

GYIK
K1: Milyen fő alkalmazási területei vannak ennek a MTS-nek?
V1: Három tápfeszültség-forrással (pl. három generátor) rendelkező létesítményekhez tervezték, amelyek gyakoriak bányákban, nagy gyárakban és vészhelyzeti központokban.
K2: Okoz-e a kapcsolás áramkimaradást?
V2: Igen . A „szétválasztás előtt zárás” elvét követi, így rövid ideig tartó áramkimaradást okozva biztosítja, hogy különböző tápfeszültség-források soha ne ütközzenek egymással.
K3: Miért olyan vastagok a belső rézbuszok?
A3: A vastagság meghatározza az áramterhelhetőséget. A nehézüzemi sínrendszerek nagy ipari terheléseket képesek kezelni, miközben alacsonyan tartják az üzemelési hőmérsékletet.
K4: Biztonsági tanúsítvánnyal rendelkezik-e a berendezés?
A4: Igen. Megfelel az nemzetközi kapcsolóberendezés-szabványoknak (pl. IEC), és teljes földelési rendszert tartalmaz a kezelők biztonsága érdekében.
K5: Lehetőség van-e különböző áramerősségekhez való testreszabásra?
A5: Igen. A sínrendszer mérete és a kapcsoló kapacitása testreszabható különböző generátorokhoz (pl. 250 A, 630 A, 1250 A).
Összegzés
Következtetés: A hardcore biztonsági garancia ipari áramellátáshoz Egyre inkább az automatizálásra és az intelligenciára helyezett hangsúlyt jellemző korban a 415 V-os kézi átkapcsolókapcsoló (MTS) továbbra is a modern ipari áramelosztás alapköve, mivel fizikai biztonsági funkciói helyettesíthetetlenek. Az összetett villamos logika mechanikus reteszelésekkel történő intuitív leképezésével ez a berendezés alapvetően kizárja az áramforrások ütközéséből fakadó katasztrofális kockázatokat, így a generátorállomások számára a legmegbízhatóbb védelmi vonalat nyújtja. Bármely olyan ipari projekt esetében, amely a termelés folytonosságára, a környezeti ellenállásra és az alacsony hosszú távú üzemeltetési költségekre helyezi a hangsúlyt, az MTS kiválasztása nem csupán egy kapcsolóberendezés kiválasztása – hanem egy látható, szabályozható és fizikailag meghibásodásra alkalmatlan áramellátási biztonsági rendszer iránti elköteleződés.
