Vue d'ensemble
En tant qu'équipement de distribution extérieur multifonctionnel, ce produit peut servir de cabine de distribution électrique, de cabine d'alimentation et de
une centrale de distribution industrielle. Largement utilisé dans la distribution d'énergie extérieure et la gestion de l'énergie de l'éclairage municipal, son inoxydable
le corps en acier résiste à la pluie, à la poussière et aux fluctuations de température. En outre, il est une distribution d'énergie personnalisée
une carte réglable pour différentes demandes d'énergie extérieure. Le panneau électrique à 3 phases assure une distribution équilibrée de l'énergie , tandis que le
mCB le panneau offre une protection fiable du circuit, ce qui en fait un composant essentiel du réseau électrique extérieur.
Composants et fonctionnalités principaux

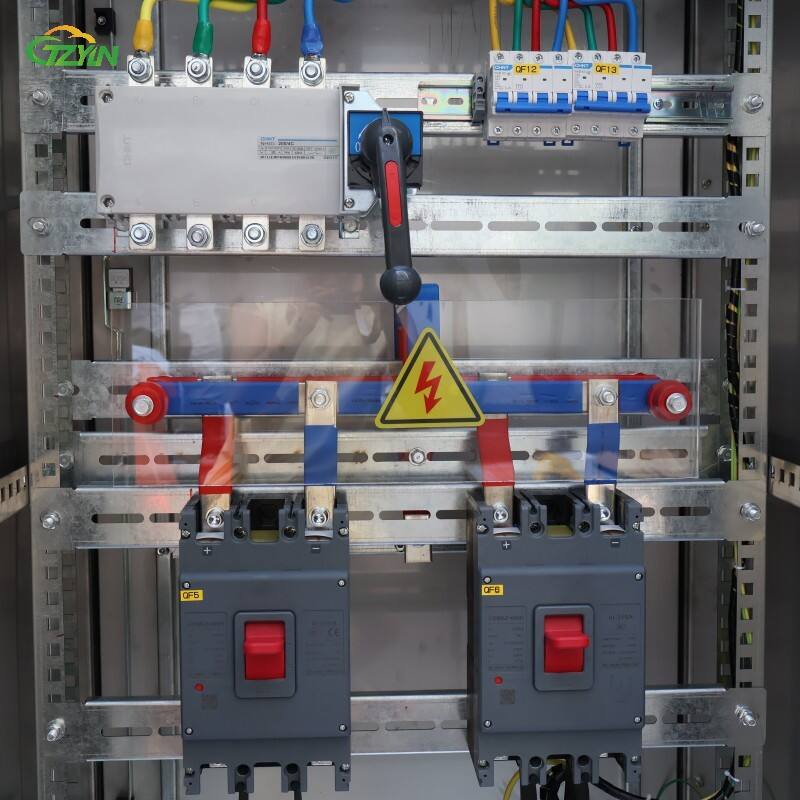

Commutateur d'isolation:
Comme la série Chint NH40, qui permet une isolation fiable de l'alimentation électrique, crée un point de déconnexion clair, assure la sécurité lors des opérations de maintenance, et
sert de composant de sécurité essentiel pour le tableau électrique triphasé.
Disjoncteur :

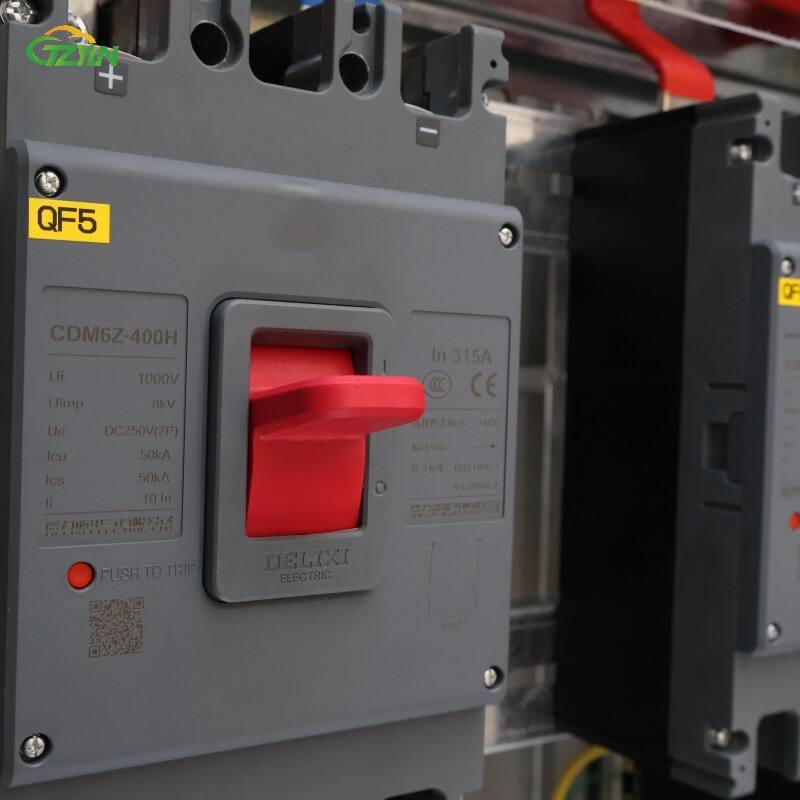

Équipé de disjoncteurs tels que la série Delixi CDM6Z, dotés de fonctions de protection contre les surcharges et les courts-circuits ; il intègre également
Un MCB (disjoncteur miniature) pour protéger précisément les circuits secondaires, formant ainsi un système complet de protection de tableau MCB.
Borniers et barres omnibus :
Fabriqués à partir de matériaux à haute conductivité afin d'assurer une transmission stable du courant, s'adaptant aux exigences multicircuits du système de distribution d'énergie triphasé.
distribution system.
Parafoudre :
Gère les fluctuations du réseau électrique et les coups de foudre, améliorant ainsi la performance anti-brouillage et la sécurité des équipements de distribution.
Conception et conformité

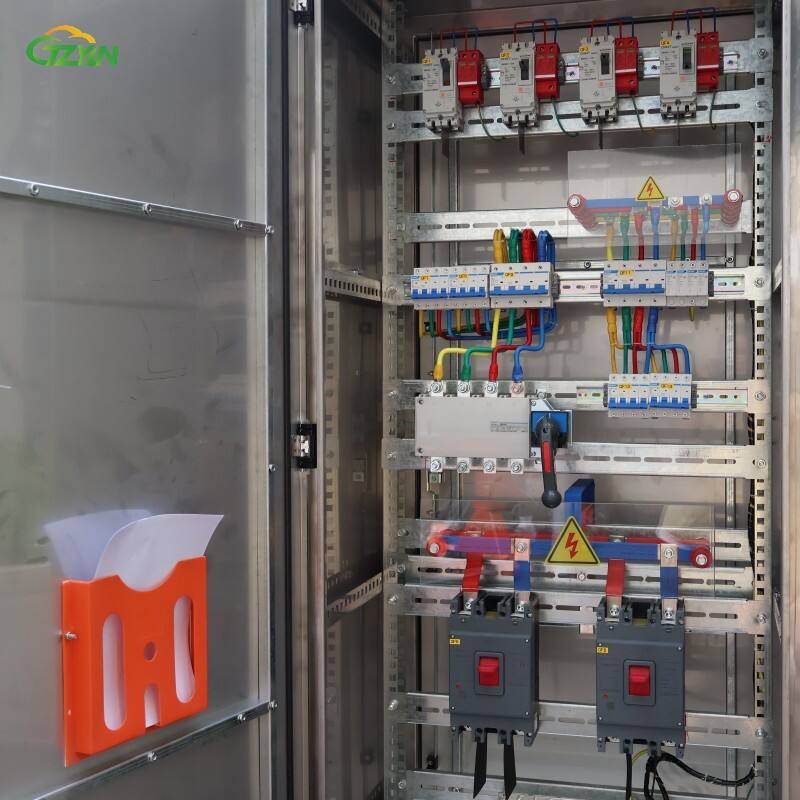

Design :

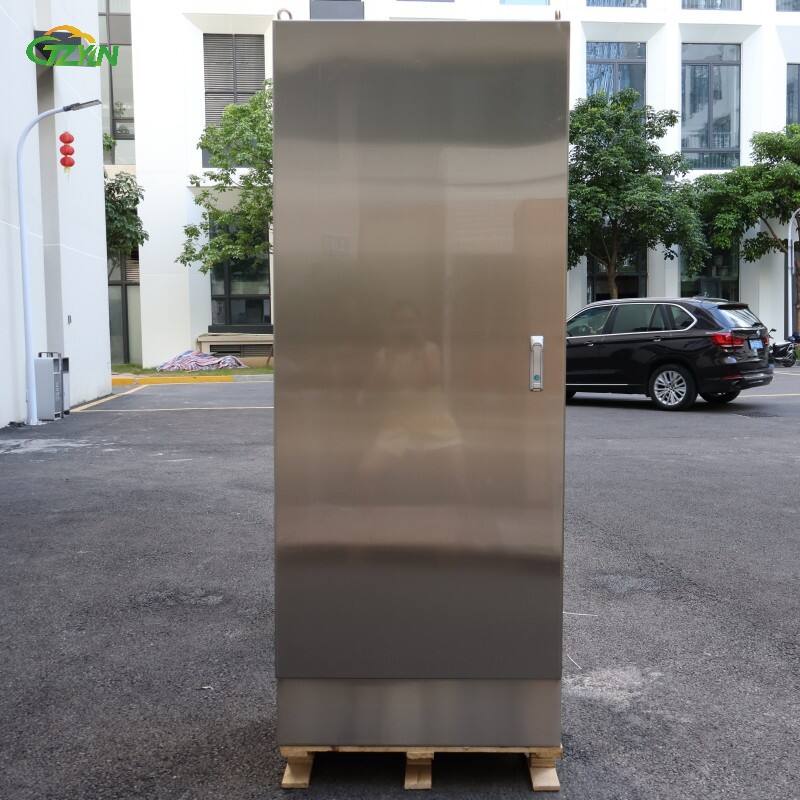

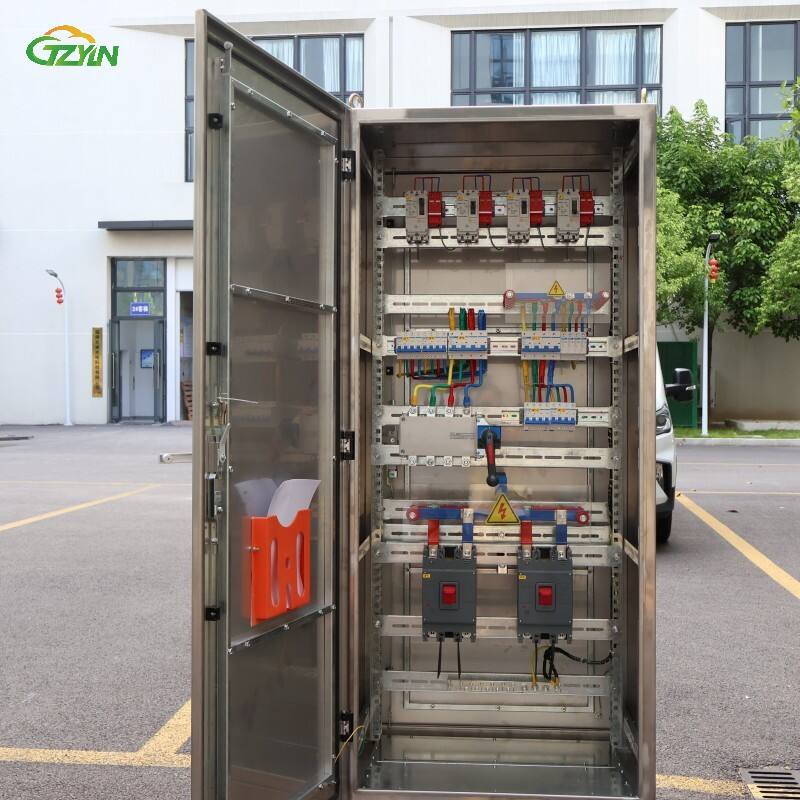

L'armoire de distribution électrique adopte un boîtier entièrement clos en acier inoxydable avec un indice de protection IP65, ce qui permet d'isoler efficacement
la pluie, poussière et insectes — cela est crucial pour une utilisation en extérieur. Son agencement interne a été optimisé : les étiquettes des circuits sont claires, et les composants sont
disposés de manière à faciliter la dissipation de la chaleur, évitant ainsi la surchauffe dans les environnements extérieurs à haute température. En outre, l'équipement est
équipé d'une porte de coffret verrouillable pour empêcher tout accès non autorisé et protéger le tableau électrique triphasé interne et le tableau de disjoncteurs (mcb).
Conformité:
Le produit respecte strictement les normes internationales telles que VDE et les réglementations électriques municipales locales. Tous les composants, incluant
disjoncteurs et modules de distribution d'énergie, disposent des certifications CE et UL. En tant qu'équipement professionnel de distribution, il répond aux exigences de sécurité
des systèmes de distribution d'énergie en extérieur et d'éclairage public, éliminant ainsi tout risque de fuite électrique ou de court-circuit.
 |
 |
 |
Les principaux avantages
Fonctions de protection complètes :
Le tableau de disjoncteurs (mcb) et le parafoudre forment un système de double protection, capable de protéger l'éclairage public et les circuits extérieurs contre
la impact des surintensités, des courts-circuits et des coups de foudre.
Capacité de personnalisation flexible :
En tant que tableau de distribution personnalisé, il peut être ajusté selon des besoins spécifiques — par exemple, en ajoutant des emplacements de circuits supplémentaires pour le
étendues système d'éclairage municipal ou en ajustant le courant nominal pour différents charges extérieures.
Maintenabilité pratique :
Les étiquettes internes sont claires et les panneaux latéraux sont détachables, permettant au personnel d'inspecter rapidement le tableau de distribution industriel ou
remplacer les composants, réduisant ainsi les temps d'arrêt pour maintenance.
Paramètre
Matériau |
L'acier inoxydable |
Capacité du circuit |
12-24 circuits |
Tension nominale |
380V/400V (triphasé) |
Niveau de protection |
IP65 |
Ins type d'installation |
À plancher |
Scénarios d'application
Systèmes d'éclairage public municipaux :
Dans le réseau d'éclairage urbain, ce tableau de distribution industriel sert d'unité de contrôle centrale. En tant que tableau électrique triphasé, tI
il distribue l'énergie vers les lampadaires dans des zones spécifiques ; le tableau équipé de disjoncteurs (MCB) protège chaque circuit de lampadaire contre les défauts, assurant un éclairage stable
pour les routes et les trottoirs.
Places publiques extérieures :
Pour les places équipées de lampes d'extérieur, de systèmes audio et de bornes de recharge, ce coffret électrique est chargé de la gestion de la distribution d'énergie.
en tant que tableau de distribution personnalisé, il peut s'adapter à des charges mixtes, fournissant une alimentation stable pour les activités publiques
et l'utilisation quotidienne des installations de la place.
Parcs municipaux :
Dans le système électrique du parc, il alimente les pompes des fontaines, les lampes de pelouse et les éclairages de secours. Sa matière en acier inoxydable peut
résister à l'environnement humide des espaces verts des parcs, et le degré de protection IP65 empêche les dommages causés par la pluie, garantissant le
fiable fonctionnement des installations du parc.
Scénarios d'alimentation électrique temporaires en extérieur :
Lors de la maintenance des routes municipales ou de la mise en place d'événements publics, ce matériel de distribution fournit une alimentation temporaire. Il peut être installé
rapidement, et le tableau électrique avec disjoncteur (MCB) assure la sécurité électrique des outils de maintenance ou de l'éclairage événementiel.
