Tarkastelu 400 A:n automaattisista siirtokytkimistä (ATS) varustetuista paneeleista

Nykyisissä teollisuustoiminnassa sähköntoimituksen jatkuvuus määrittää suoraan tuotannon tehokkuuden ja laitteiden turvallisuuden. Jos tehtaan tai rakennuksen sähköjärjestelmä olisi orkesteri, niin 400 A:n automaattinen siirtokytkin (ATS) Sähkönsiirtokaappi toimisi sen rauhallisena ja luotettavana komentajana.

Korkean kuormituksen teollisuusinfrastruktuurissa ATS-sähkönsiirtöjärjestelmän laatu koskee ei ainoastaan sähöturvallisuutta, vaan vaikuttaa myös suoraan koko laitoksen energiaverkon toimintavarmuuteen. Ammattimaisesta tieteellisestä näkökulmasta tässä artikkelissa esitetään syvällinen vertaileva analyysi 400 A:n automaattisen siirtokytkimen (ATS) kokonaisohjauspaneelin ydinsuunnittelulogiikasta.

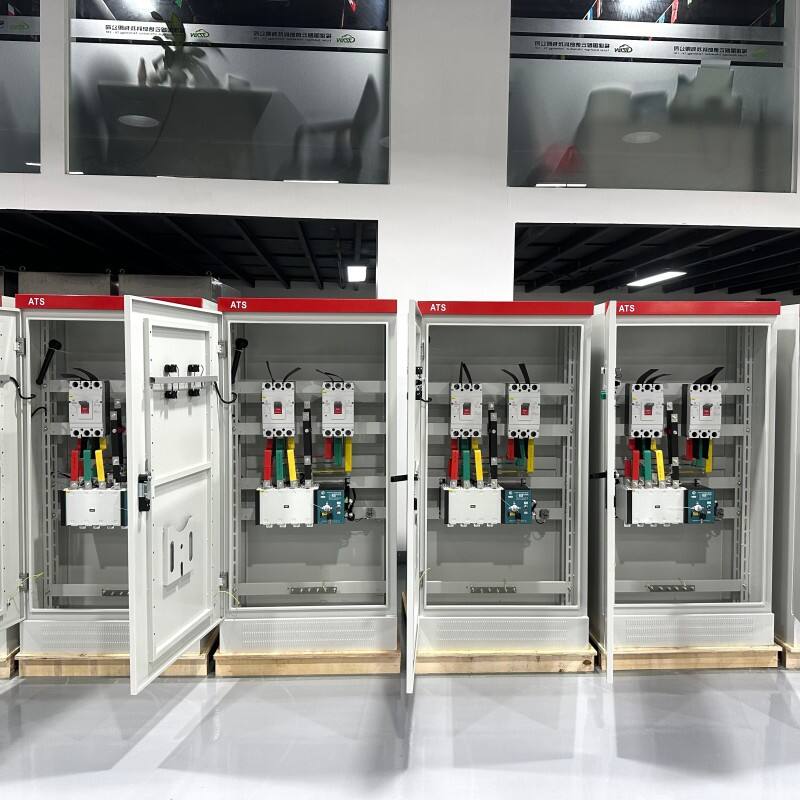

400 A:n ATS-paneeli: Teollisen jatkuvuuden ydinkeskus

Ennen teknisten eritelmien tarkastelua on olennaista ymmärtää, miksi 400 A:n virtalähdearvoa pidetään teollisen virransyötön "kultaisena standardina".

1. "Älykäs aivot" kahdelle virtalähteelle:

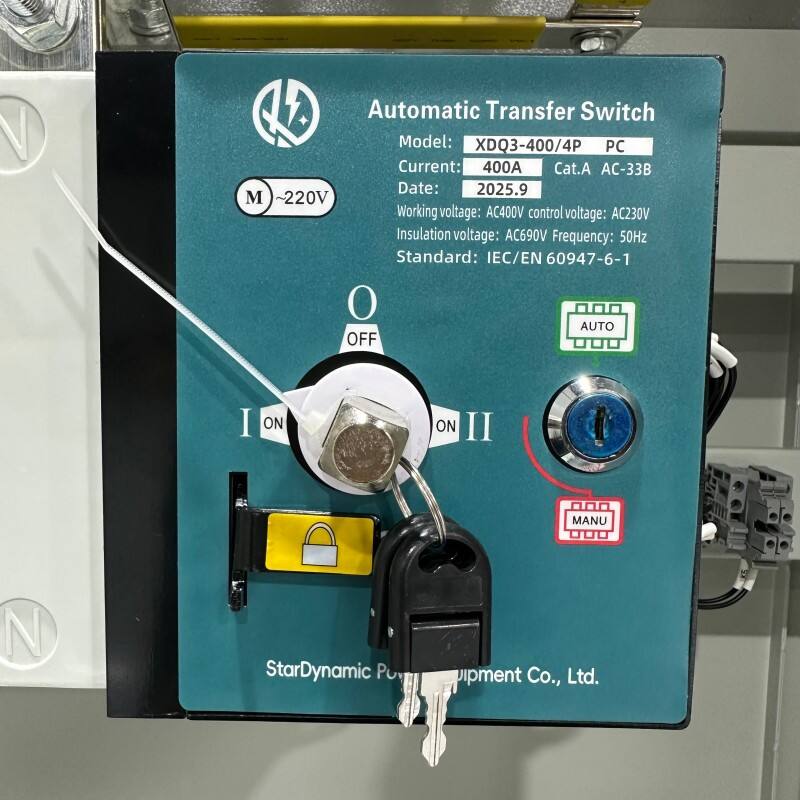

AUT (automaattinen siirtokytkin) on enemmän kuin pelkkä kytkin; se on tarkka valvonta- ja toimintajärjestelmä. Sijoitettuna sähköverkon ja varavirransyöttölähteen (esimerkiksi generaattorin) kohtaamiskohtaan sen keskeinen arvo on "nolla manuaalista puuttumista". Kun pääpiirissä tapahtuu jännitteen laskua, vaiheen menetystä tai katkoja, AUT toimii kuin hermostollinen refleksi – se käynnistää välittömästi varavirran, jotta laitos voidaan suojata katastrofaaliselta pysähtymiseltä.

2. Tarkka kattavuus teollisiin kuormiin:

Kolmivaiheisessa 400 V -järjestelmässä 400 A:n nimellisvirta mahdollistaa noin 200 kW:n–260 kW:n aktiivisen tehon vakavan hallinnan. Tämä ominaisuus on suunniteltu strategisesti kattamaan keskikokoisten tuotantolinjojen, sairaaloiden kriittisten leikkausosastojen ja keskikokoisten tietokeskusten kuormavaatimukset. Toisin kuin pienet asuinrakennusten kytkimet, se sisältää korkean lyhytaikaisen kestämisvirran (Icw) ja erinomaisen katkaisukyvyn, jotta se kestää teollisuusympäristöissä yleisiä sähkömagneettisia ylijännitteitä.

3. Ennakoiva sähkönsuojaus:

Modernit 400 A:n automaattiset siirtokytkin (ATS) -kaapit eivät ainoastaan odota sähkökatkoa. Ne analysoivat sähköverkon taajuutta ja aaltomuotoja reaaliajassa. Tunnistamalla "epäterveellistä sähköä" (vaikka valot olisivatkin edelleen päällä) järjestelmä voi antaa varoituksen etukäteen tai käynnistää siirtymän estääkseen herkät PLC-järjestelmät tai taajuusmuuttajat vaurioitumasta huonolaatuisen sähkön vaikutuksesta.

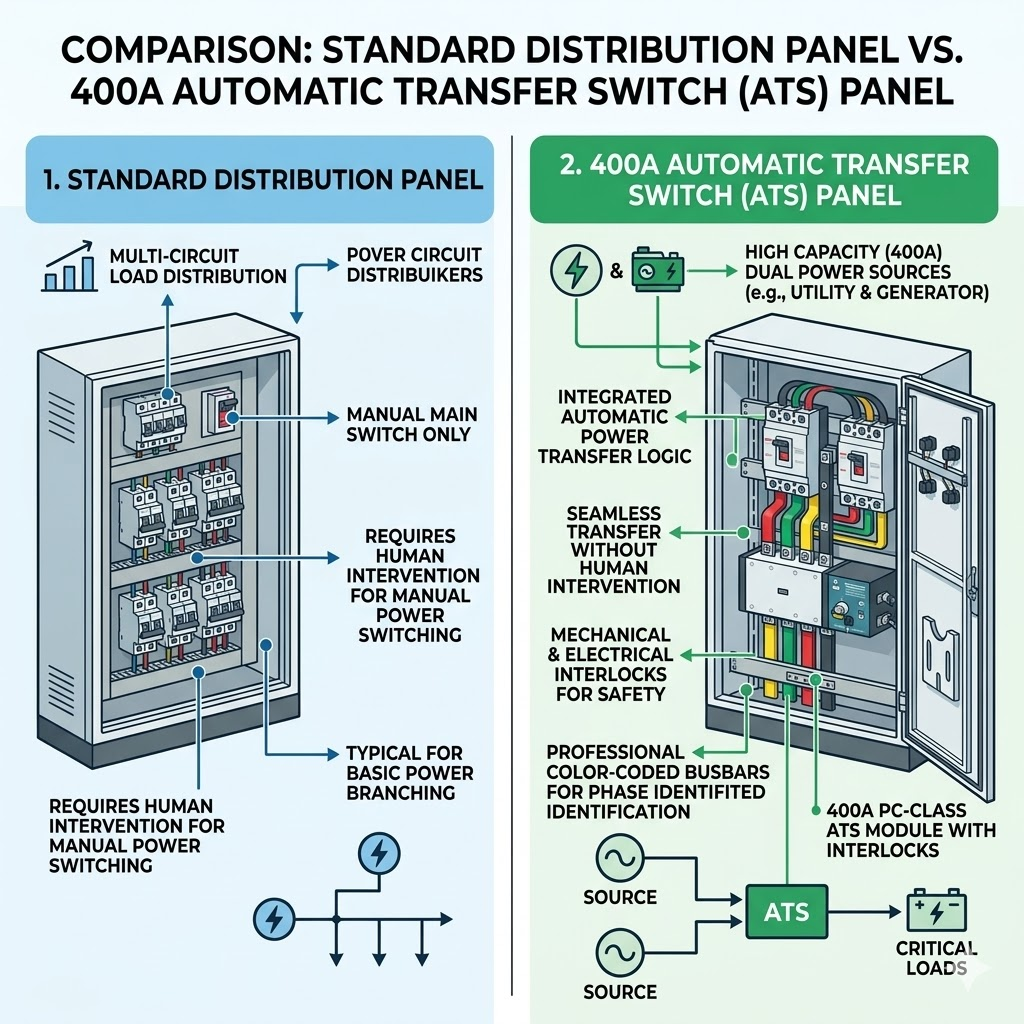

Tärkeä vertailu: standardipaneeli vs. 400 A:n automaattisen siirtokytkimen (ATS) paneeli

Alla oleva taulukko korostaa tuotannon jatkuvuuden varmistamisen perusteroja:

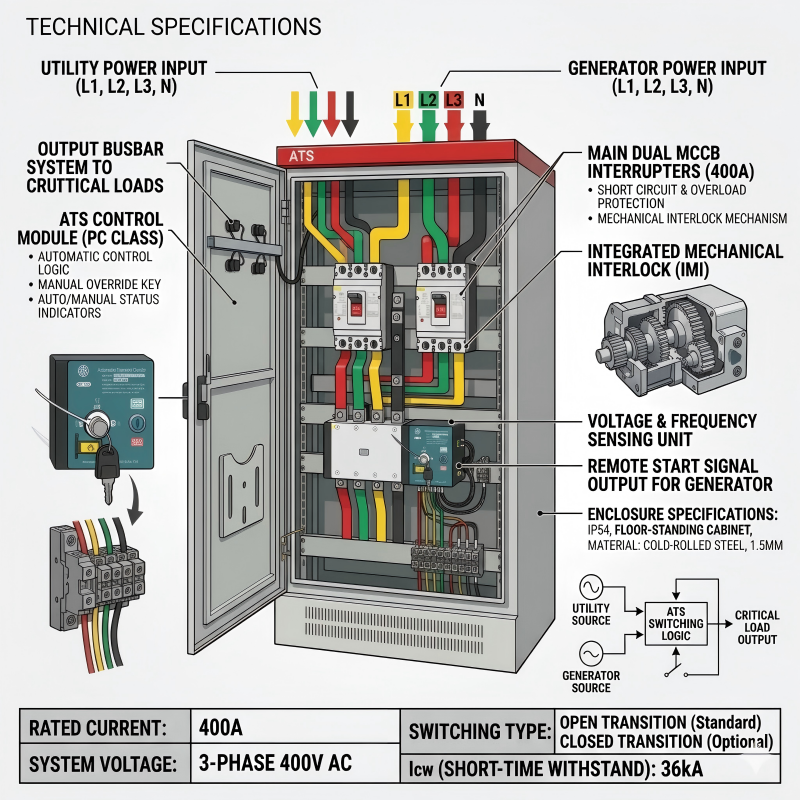

Tekninen tieto: Automatisoitu toimintajärjestelmä

400 A:n automaattisen siirtokytkimen (ATS) kaapelin työnkulku noudattaa tiukkaa sähköalgoritmia, joka varmistaa ehdottoman turvallisuuden ja laitteiston vakauden virransiirtojen aikana:

1. Moniparametrinen tarkkasensointi:

Järjestelmä seuraa verkkovirtalähdettä ei ainoastaan kokonaishäiriön varalta, vaan myös niin sanottuja "osittain epäterveitä" virtatiloja. Jos päälähteen jännite laskee (yleensä alle 80 % nimellisjännitteestä), taajuus poikkeaa tai vaiheiden tasapaino häiriintyy, logiikkamoottori katsoo lähteen välittömästi epäluotettavaksi.

2. Käskyjen suoritus ja generaattorin lämmitys:

Kun vika on vahvistettu, ohjain sulkee kuivan koskettimen lähettääkseen etäkäynnistys signaalin generaattorille. Järjestelmä siirtyy lyhyeen "odotusaikaan", jotta generaattori saa aikaan vakaa kierroslukunsa ja jännitteen kynnysarvonsa (yleensä 90 % nimellisjännitteestä), mikä varmistaa, että varavoima on "riittävän vahva" ottaakseen vastaan 400 A:n kuorman.

3. Ei-päällekkäinen mekaaninen siirto:

Tämä on kriittinen fyysinen prosessi. AUT:n toimilaite katkaisee ensisijaisen lähteen, pysähtyy säädettävän "levon ajan" ajaksi (jotta jäännösellinen induktiivinen sähkömotorinen voima ehtii hälvenemään) ja sulkee sitten nopeasti varalähteen. Mekaaninen lukitus estää fyysisesti molempien lähteiden yhtäaikaisen kytkemisen, mikä poistaa kaapin räjähtämisriskin oikosulun aiheuttamana.

4. Älykäs palautus ja jäähdytysvaihe:

Kun verkkovirta palaa, järjestelmä siirtyy "vahvistusviiveeseen", jotta sen vakaus voidaan varmistaa ennen takaisinsiirtoa. Generaattori ei sammuta välittömästi, vaan se siirtyy 3–5 minuutin jäähdytysvaiheeseen tyhjäkäynnillä, jotta poltinkammion ja käämien lämpö hälvenee, mikä merkittävästi pidentää laitteiston käyttöikää.

UKK

K1: Kuinka suuren kuorman 400 A:n automaattinen siirtojärjestelmä (ATS) -paneeli voi todellisuudessa kantaa?

A1: Jatkuvia kuormia suositellaan pitämään noin 80 % nimellisarvosta (160 kW–200 kW), jotta voidaan ottaa huomioon moottorien käynnistysvirrat.

K2: Tapahtuuko siirron aikana virtahäiriö?

A2: Kyllä. Fyysisen kytkimen vaihtoaika on millisekuntitasolla. Tarkkoja elektronisia laitteita varten UPS (epäkeskeytyvä virtalähde) tulisi käyttää siirtojärjestelmän jälkeisessä vaiheessa.

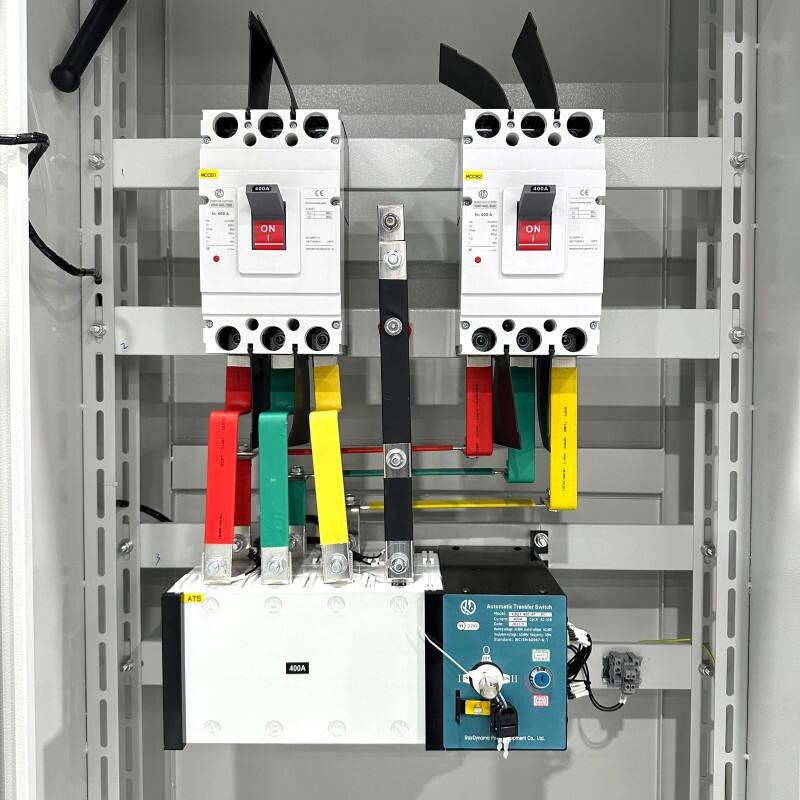

K3: Miksi värikoodattu kiskostojärjestelmä on niin tärkeä?

A3: Standardoidut värit (keltainen/ vihreä/ punainen/ musta) varmistavat oikean vaihejärjestyksen, mikä estää moottorien kääntymisen väärään suuntaan tai laitteiden vaurioitumisen vaihtoehtoisista vaiheista.

K4: Onko generaattori ostettava erityisesti ATS-järjestelmää varten?

A4 ：Generaattorin on oltava varustettu itsenäisellä käynnistysliittymällä (ATS-ohjainyhteensopiva), jotta se voi vastaanottaa käskyjä; muuten automaatio-ominaisuus katoaa.

K5: Kuinka seisova 400 A:n automaattinen siirtokytkin (ATS) huolletaan?

A5: Suorita kuormansiirto-testi neljännesvuosittain ja käytä infrapunakameraa tarkistamaan liitoskohdat epänormaalista lämmöstä johtuen löysistä väyläruuveista.

Johtopäätös

400 A:n automaattinen siirtokytkin (ATS) -virtajakauskotelo on teollisen sähkönsaannin "elinvaihe". Se muodostaa vahvan suojan kriittisille infrastruktuureille yhdistämällä korkeasuorituskykyisen piirinsuojauksen, standardoidun väylävalmistuksen ja kehittyneen ohjauslogiikan. Kun valitaan virtaratkaisua, teollisuusluokan komponenttien ja tiukkojen lukitusmekanismien priorisoiminen on ainoa tapa taata 24/7 katkoton toiminta.
