Oversigt
VFD-PLC-styringspanelet til pumper repræsenterer et betydeligt fremskridt inden for elektrisk ingeniørarbejde, hvor variabelfrekvensomformere kombineres med
programmerbare logikstyringer i én samlet, sammenhængende enhed. Denne integrerede tilgang gør det muligt at realtidsovervågning og tilpasse
justering af motorens hastighed baseret på svingende efterspørgsel. Uanset om der styring af simpel vandcirkulation eller kompleks industrielle væske
dynamik, leverer panelet den nødvendige intelligens til at optimere energiforbruget og reducere mekanisk slid. Designet
til lang levetid beskytter kabinettet følsomme interne elektronikkomponenter mod krævende industrielle miljøer og tilbyder samtidig en brugervenlig
grænseflade til manuelle overrulninger og systemdiagnostik. Ved at centralisere styringen elimineres behovet for fragmenteret hardware,
hvilket forenkler hele strømstyringsprocessen for tekniske operatører.
Kernekomponenter og funktioner

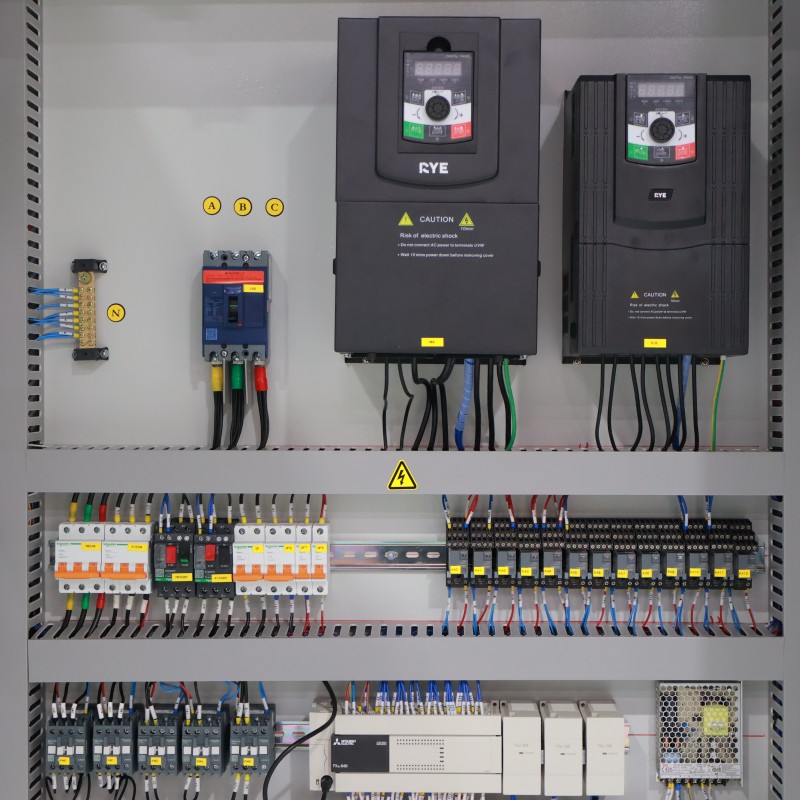

I systemets hjerte findes det dobbelte VFD-styringspanel, som er udstyret med to højtydende variabelfrekvensomformere designet til at

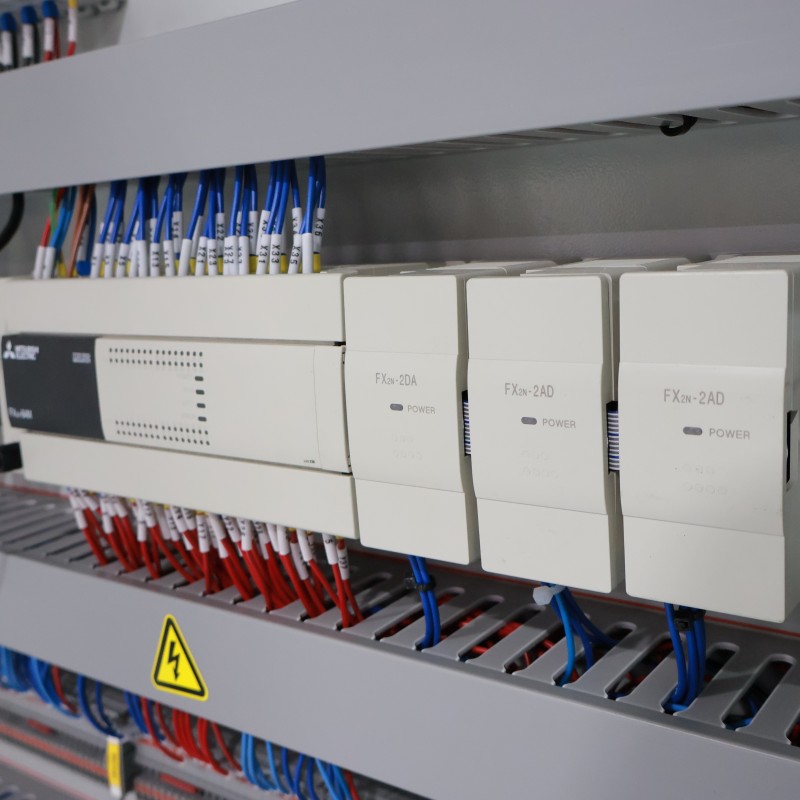

virke uafhængigt eller i en synkroniseret redundant tilstand. Disse frekvensomformere arbejder sammen med en Mitsubishi FX-serie-PLC, som fungerer som

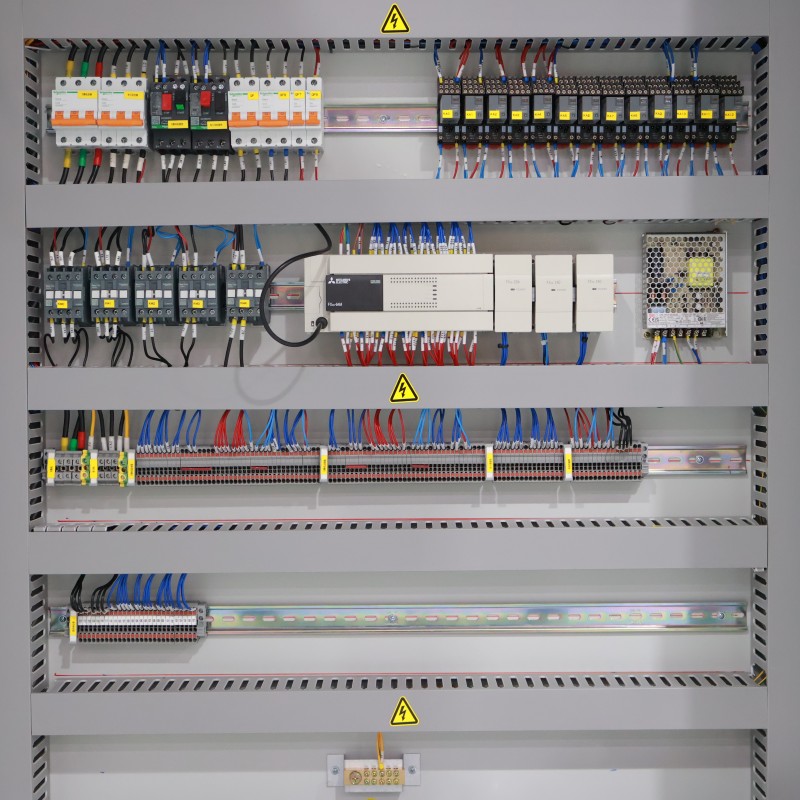

hjernen i driften og udfører komplekse logiske sekvenser samt sikkerhedsprotokoller. For at sikre konsekvent ydeevne er skabet
udstyret med originale Schneider Electric hovedafbrydere og termiske relæer, hvilket giver flerlaget beskyttelse mod overstrøm
og kortslutninger. En dedikeret high-definition HMI-touchscreen er monteret på fordøren, så personale kan få et øjeblikkeligt overblik over systemets
tilstand, justere frekvensindstillinger og gennemgå historiske fejllogge. Den indre arkitektur omfatter også stabiliserede DC
strømforsyning og højhastigheds signalisolatorer , som forhindrer elektromagnetisk interferens i at forstyrre den følsomme PLC-logik
under højfrekvente skiftedriftsoperationer.
Design og overholdelse
Design:

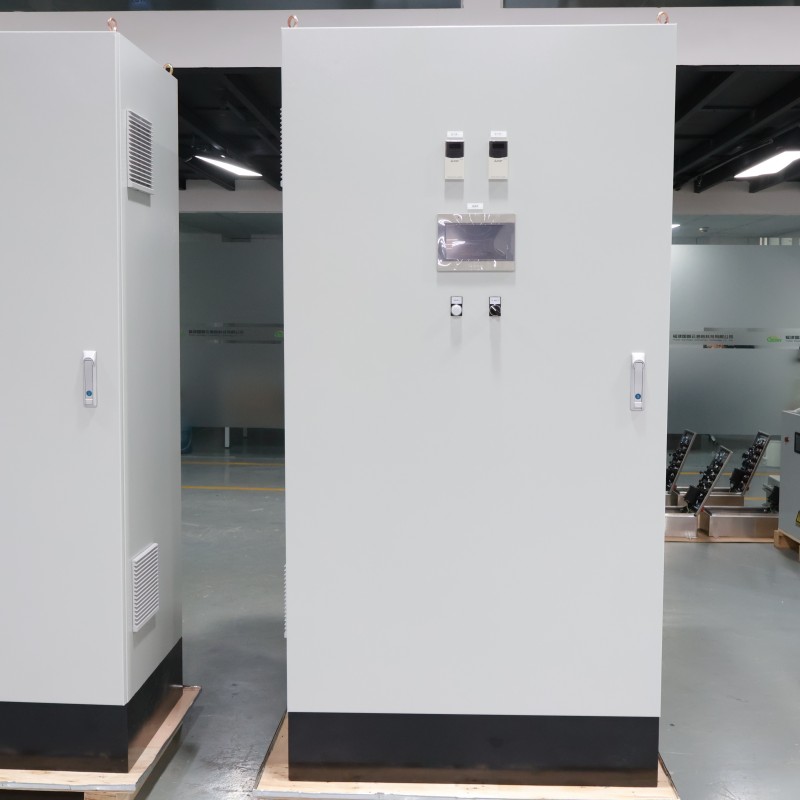

PLC-automatiseringsstyringskabinettet er placeret i et kabinet af kulstål med IP55-beskyttelsesgrad, hvilket sikrer fuldstændig beskyttelse mod
støv indtrængen og vandsprøjt. Opstillingen følger en modulær designfilosofi, hvor højspændingsstrømforsyningsledninger og lavspændingskredsløb
signalkabler er strengt adskilt i dedikerede kanaler. Denne organisering reducerer ikke kun signalstøj, men gør også fremtidig
vedligeholdelse eller hardwareopgraderinger nemmere.
Overholdelse:
Hver brugerdefineret elektrisk skaktkasse fremstilles i overensstemmelse med strenge internationale sikkerhedsstandarder, herunder IEC 61439 og
CE certificering. Ledningerne følger standardiseret farvekodning og er tydeligt mærket med varmeskrumpbare ferruler til hurtig fejlfinding.
Indvendig køling styres af termostatstyrede industrielle ventilatorer og sideplacerede luftåbninger, hvilket sikrer, at frekvensomformere (VFD’er) og strøm-
komponenter forbliver inden for deres optimale termiske driftsområde, selv ved 100 % belastning.
Centrale fordele
Forbedret energieffektivitet
Ved at anvende et integreret PLC-VFD-styringskort justerer systemet præcist motorens ydelse til de faktiske belastningskrav. Dette
eliminerer eliminerer den omfattende energispild, der er forbundet med traditionelle fasthastighedsstartere, hvilket ofte resulterer i elbesparelser på 30 % til
til 50 % ved centrifugale ansøgninger.
Reduceret mekanisk belastning
De bløde start- og stopfunktioner, der er indbygget i frekvensomformerne, forhindrer "vandhammer"-effekter i rørledningssystemer
og reducere og de drejningsmomenttoppe, der normalt beskadiger remme, gear og motorlejer ved opstart.
Intelligent fejlhåndtering
Systemet giver proaktiv diagnostik og identificerer problemer som fasesvigt, spændingsfald eller motorstillestand, inden de fører til katastrofale
fejl. Denne prædiktive tilgang minimerer uforudset nedetid og udvider den samlede levetid for den tilsluttede industrielle maskinpark.
Integration af net uden problemer
Understøttelse af standardkommunikationsprotokoller som Modbus eller Ethernet/IP gør det muligt at integrere skabet i bredere SCADA-
systemerne eller fabriksomspændende IoT-netværk til fjernovervågning og dataopsamling.
Parameter
Antal spændinger |
3-faset 380 V–480 V vekselstrøm |
Styringslogik |
Mitsubishi FX-seriens PLC |
Type omformer |
Dobbelt RYE frekvensomformer |
Kylningssystem |
Tvinget luftkøling med støvfiltere |
Beskyttelsesvurdering |
IP55-standard |
Kommunikation |
RS485 / Modbus RTU / valgfri Ethernet |
Beskyttelseskomponenter |
Schneider Electric / Chint |
Anvendelsesscenarier
Kommunale vandsystemer og HVAC-systemer
Frekvensomformer-PLC-panellet er en alsidig ressource til sekundære vandforsyningsprojekter i højhuse. Dets dobbeltfrekvensomformer
opsætning sikrer konstant tryk på alle etager ved automatisk skift mellem pumper for at afbalancere driftstid og forhindre
mekanisk stagnation.
Industriel produktion og montage
Ud over væskestyring anvendes skabet ofte i industrielle fremstillingslinjer til at synkronisere transportbåndets hastighed
og og koordinere flertrins montageprocesser. PLC-logikken muliggør præcis tidsstyring og hastighedssammenkobling, hvilket er afgørende for
vedligeholdelse høj gennemløbshastighed og produktkvalitet.
Energi og klimastyring
I energisektoren anvendes denne automatiske motorstyringsafbryderanlæg til styring af køletårnsventilatorer. Den justerer luftstrømmen ud fra
på realtidens omgivende temperatur temperatur- og varmelastdata, hvilket betydeligt sænker driftsomkostningerne, mens der opretholdes optimal køling for
industriel maskineri.
Landbrug og tung industri
Landbrugsbevandingssystemer drager fordel af dens robuste design, da styringen kan følge komplekse tidsplaner baseret på jordfugtighed
sensorer. Desuden i mineralindustrien bruges den til luftventilation og blandingstanke, hvor præcis hastighedsstyring påvirker både
produktsikkerhed og arbejdsmiljøet.
