Přehled
Řídicí panel VFD PLC pro čerpadla představuje významný pokrok v oblasti elektrotechniky, který kombinuje měniče frekvence s
programovatelnými logickými automaty do jednoho, kompaktního celku. Tento integrovaný přístup umožňuje monitorování v reálném čase přesné
a adaptivní
nastavení otáček motoru na základě kolísající poptávky. Ať už řídíte jednoduchou cirkulaci vody nebo složité průmyslové proudění kapalin, panel poskytuje potřebnou inteligenci k optimalizaci spotřeby energie a snížení mechanického opotřebení. Navržen
pro dlouhou životnost; skříň chrání citlivou vnitřní elektroniku před náročnými průmyslovými prostředími a zároveň nabízí uživatelsky přívětivé
rozhraní pro ruční zásahy a diagnostiku systému. Centralizací řízení eliminuje potřebu rozptýleného hardwaru,
čímž zjednodušuje celý proces řízení energie pro technické operátory.
Základní součásti a funkce

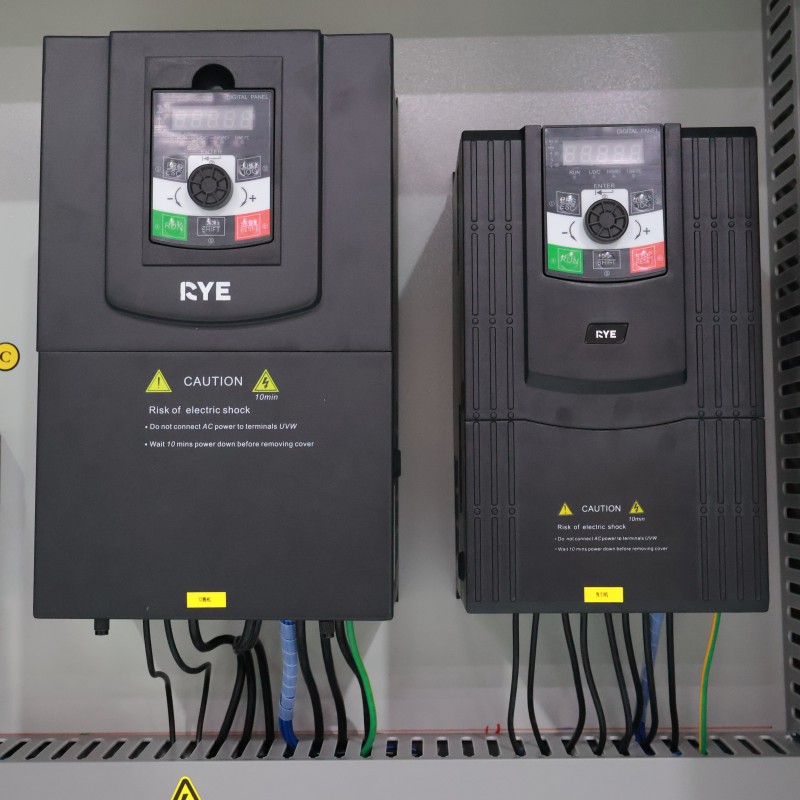

V jádru systému se nachází řídicí panel Dual VFD, který obsahuje dva výkonné měniče frekvence navržené tak, aby
pracovaly nezávisle nebo ve synchronizovaném redundantním režimu. Tyto měniče pracují společně s PLC řady Mitsubishi FX, které plní funkci

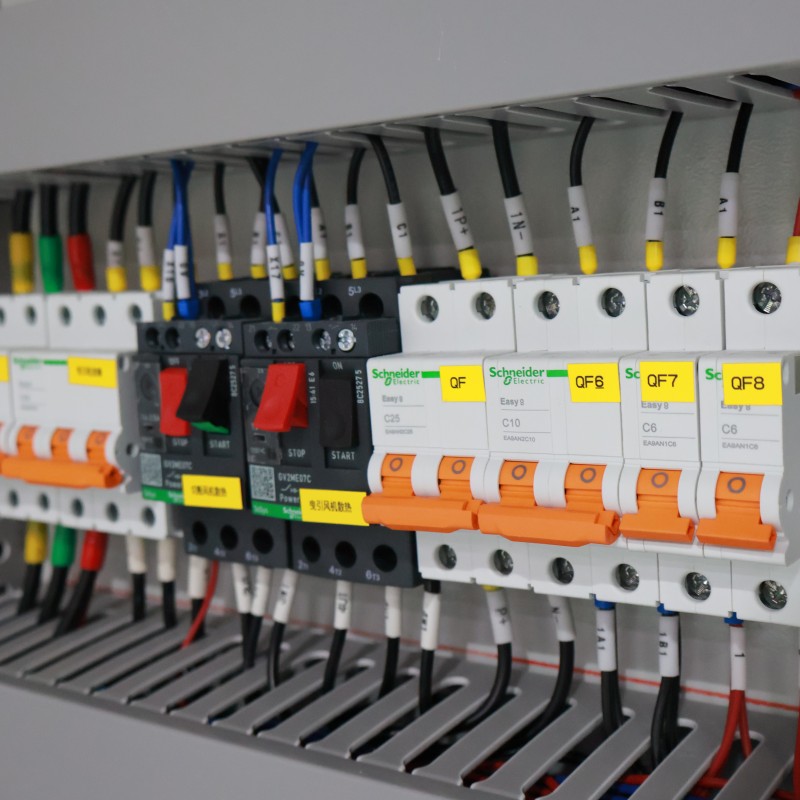

mozku celého systému a provádí složité logické sekvence a bezpečnostní protokoly. Aby byl zajištěn stálý výkon, je skříň
vybavena originálními jističi a tepelnými relé firmy Schneider Electric, které poskytují víceúrovňovou ochranu proti přetížení
a zkratům. Na přední dveři je namontován specializovaný dotykový displej HD HMI, který umožňuje personálu sledovat stav systému,
upravovat nastavené hodnoty frekvence a na první pohled prohlížet historické záznamy poruch. Vnitřní architektura dále zahrnuje stabilizované stejnosměrné
elektrovodné zásobníky a izolátory rychlých signálů , které brání elektromagnetickému rušení v narušování citlivé logiky PLC
během vysokofrekvenčních spínacích operací.
Návrh a soulad
Design:
Řídicí skříň PLC pro automatizaci je umístěna v ocelové skříni z uhlíkové oceli s ochrannou třídou IP55, která zajišťuje úplnou ochranu proti
prachem proniknutí prachu a stříkající vodě. Rozvržení je založeno na modulárním návrhovém přístupu, kdy jsou vysokonapěťové napájecí vedení a nízkonapěťové

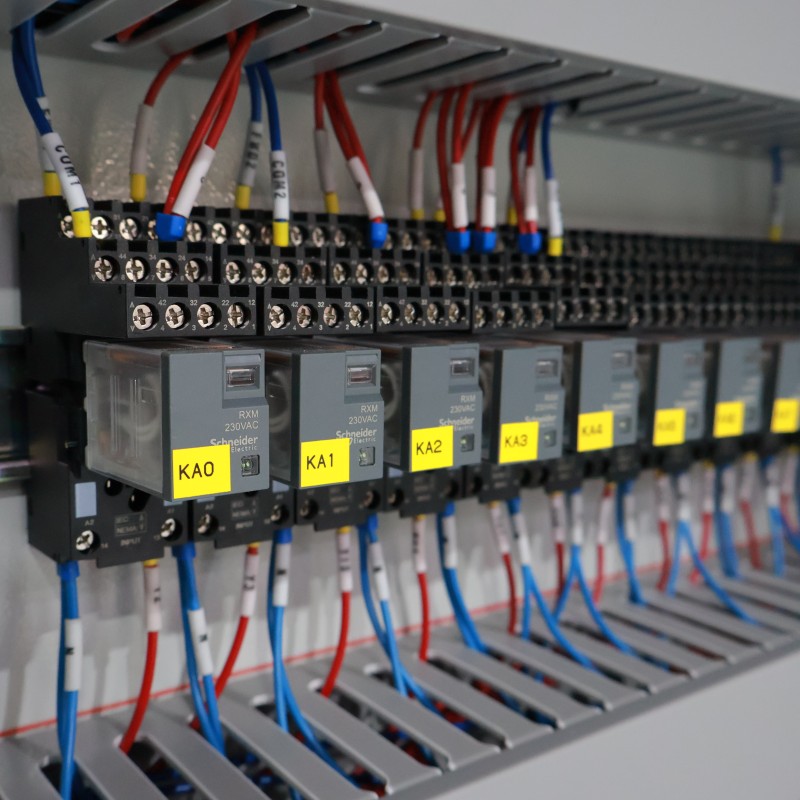

signálových kabelů vedení přísně oddělena do samostatných kabelových kanálů. Tato organizace nejen snižuje rušivé signály, ale také zjednodušuje budoucí
údržbu nebo výměnu hardwaru.
Soulad:
Každá jednotka vlastního elektrického rozváděče je vyrobena tak, aby splňovala přísné mezinárodní bezpečnostní normy, včetně IEC 61439 a
CE certifikace. Vedení je provedeno podle standardizované barevné kódu a jasně označeno teplosmrštitelnými kabelovými objímkami pro rychlé odstraňování poruch.
Vnitřní chlazení je řízeno termostaticky ovládanými průmyslovými ventilátory a žaluziemi umístěnými na boku, čímž se zajistí, že frekvenční měniče (VFD) a výkonové
součásti zůstávají v optimálním teplotním provozním rozsahu i při 100% provozním cyklu.
Hlavní výhody
Zlepšení energetické účinnosti
Díky použití integrované řídicí desky PLC s frekvenčním měničem přesně přizpůsobuje systém výkon motoru skutečným požadavkům zátěže. Tímto
eliminuje se eliminuje obrovská ztráta energie spojená s tradičními startéry se stálou rychlostí, což často vede k úspořám elektřiny ve výši 30 % po
až 50 % u odstředivých aplikace.
Snížené mechanické namáhání
Možnosti plynulého rozběhu a plynulého zastavení, které jsou přirozenou součástí frekvenčních měničů, zabrání vzniku jevu „vodního kladiva“ v potrubních systémech
a snížit a nárazovým momentům, které obvykle poškozují řemeny, ozubená kola a ložiska motoru během startu.
Inteligentní správa poruch
Systém poskytuje proaktivní diagnostiku a identifikuje problémy, jako je ztráta fáze, podnapětí nebo zablokování motoru, ještě než dojde k katastrofálnímu
poruchovému stavu. Tento prediktivní přístup minimalizuje neplánované výpadky a prodlužuje celkovou životnost připojené průmyslové techniky.
Bezproblémová integrace sítě
Podpora standardních komunikačních protokolů, jako je Modbus nebo Ethernet/IP, umožňuje začlenění rozvaděče do širších SCADA
systémy nebo továrních IoT sítí pro dálkový monitoring a sběr dat.
Parametr
Napěťová hodnota |
třífázový střídavý proud 380 V–480 V |
Ovládací logika |
PLC řady Mitsubishi FX |
Typ invertoru |
Dvoukanálové frekvenční měniče RYE |
Chladicí systém |
Nucené chlazení vzduchem s filtrací prachu |
Stupňování ochrany |
Standard IP55 |
Komunikace |
RS485 / Modbus RTU / volitelně Ethernet |
Ochranné komponenty |
Schneider Electric / Chint |
Scénáře aplikací
Městské vodovodní a klimatizační systémy
Řídicí panel frekvenčního měniče s PLC je univerzálním řešením pro projekty sekundárního zásobování vodou v nadzemních budovách. Dvoukanálové řešení
## Nastavení zajišťuje stálý tlak na všech patrech automatickým přepínáním mezi čerpadly za účelem vyrovnání doby chodu a zabránění
mechanickému ustájení.
Průmyslová výroba a montáž
Kromě řízení toku kapalin se skříň často používá v průmyslových výrobních linkách ke synchronizaci rychlosti dopravních pásů
a a koordinaci vícestupňových montážních procesů. Logika PLC umožňuje přesné nastavení časování a shodu rychlostí, což je kritické pro
údržba vysoký výkon a kvalitu výrobků.
Energie a klimatizace
V energetickém sektoru se tento automatický motorový řídicí rozvaděč používá pro řízení ventilátorů chladicích věží. Upravuje průtok vzduchu podle
nA skutečného okolního data o teplotě a tepelné zátěži, což výrazně snižuje provozní náklady při zachování optimálního chlazení pro
průmyslový stroje.
Zemědělství a těžký průmysl
Zemědělské systémy zavlažování těží z jeho robustního provedení, protože řídicí jednotka dokáže sledovat složité plány na základě vlhkosti půdy
senzory. Navíc v těžební průmysl se používá pro větrání prostor a míchání nádob, kde přesná regulace rychlosti ovlivňuje jak
bezpečnost výrobků tak pracovní prostředí.
