Přehled

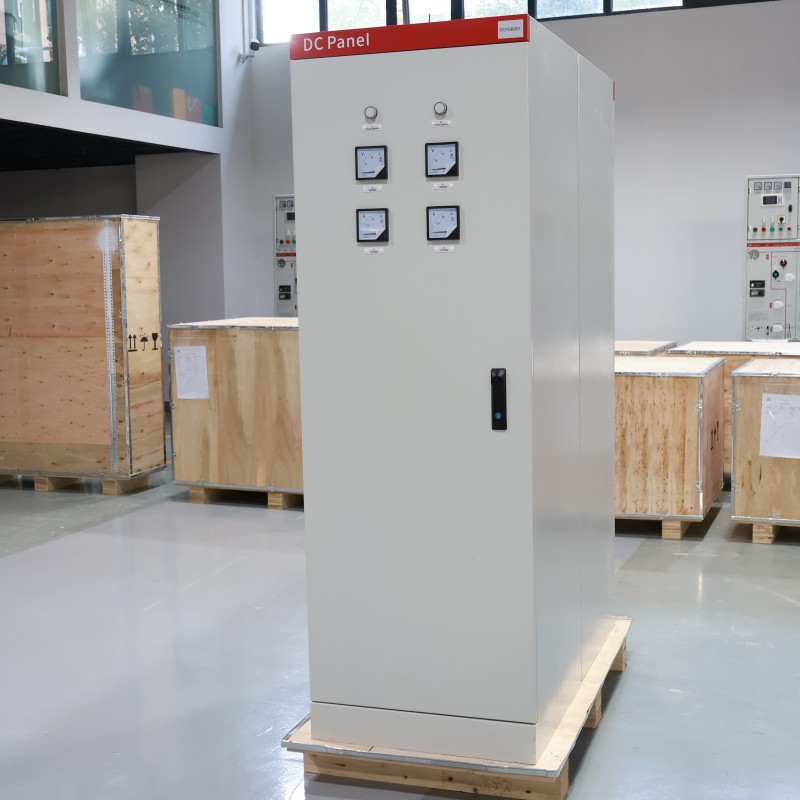

V éře rychlé digitální transformace je zajištění nepřerušovaného napájení klíčové. Tento přizpůsobitelný rozvaděč stejnosměrného proudu slouží
například jako hlavní brána pro správu energie a propojuje primární zdroje energie se citlivým koncovým zařízením.
Systém je navržen pro univerzální použití a podporuje vysoce husté zapojení vodičů a nabízí přehledné, intuitivní uspořádání pro rychlou údržbu a
diagnostiku poruch. Konsolidací směrování napájení do jednotné, organizované jednotky minimalizuje úbytky napětí a eliminuje rizika
spojený vyplývající z rozptýleného zapojení vodičů. Ať už je tento nízkoúrovňový rozvaděč pro stejnosměrný proud integrován do modulárního datového centra nebo do vzdálené průmyslové lokality,
Vypínací zařízení zajišťuje konstrukční integritu a elektrickou přesnost potřebnou k ochraně hardwaru zásadního pro plnění úkolů před kolísáním
a provozním výpadkem.
Základní součásti a funkce

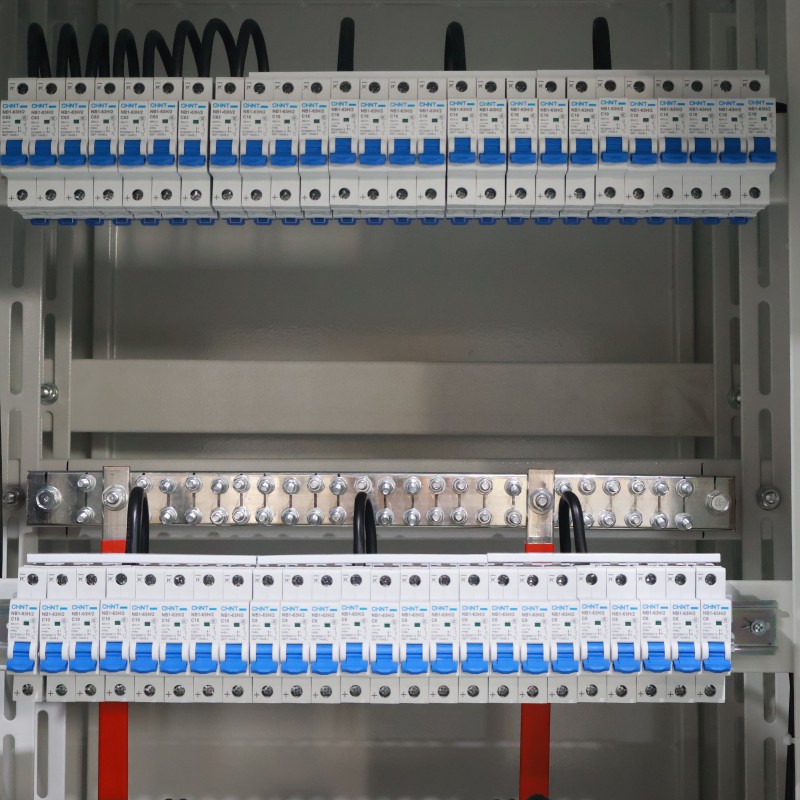

Vnitřní architektura tohoto rozváděče stejnosměrného proudu je určena jeho logickým členěním a výběrem komponent vyšší kvality.

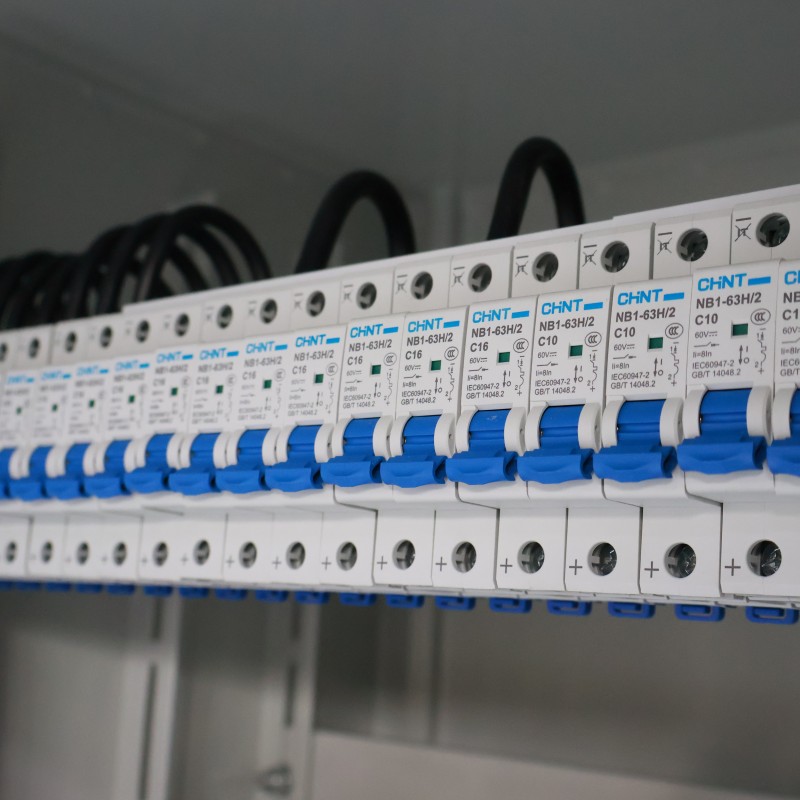

U ve svém jádru systém využívá vysokovýkonné proudové chrániče v litinovém pouzdře a řadu specializovaných malých chráničů ke správě
větev obvodů. Tyto komponenty poskytují přesnou ochranu proti přetížení a zkratu, čímž je zajištěno, že jakákoli lokální porucha bude izolována, aniž by byla

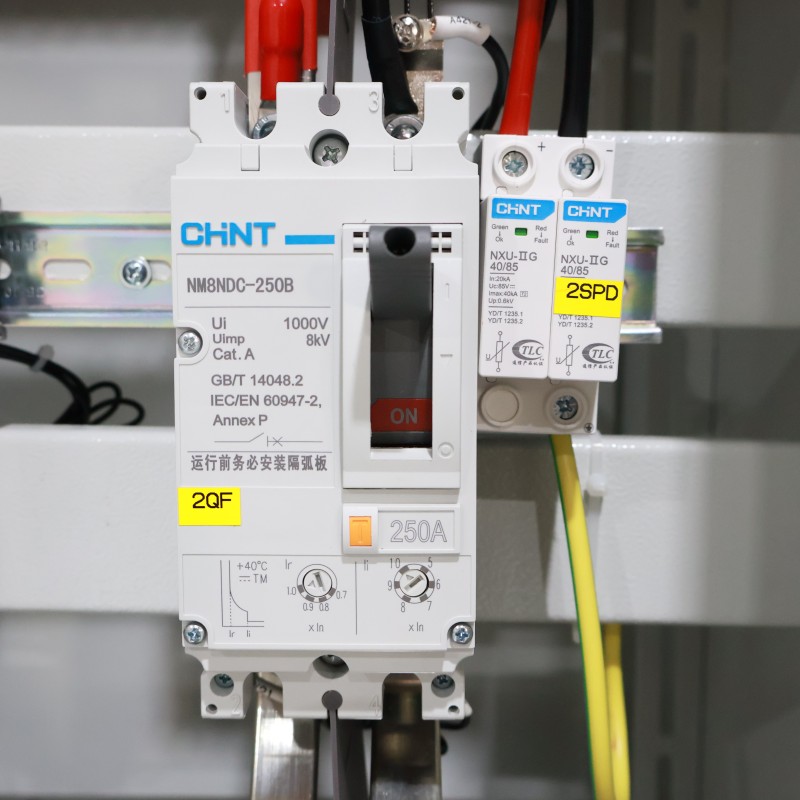

bez ohrožena celá síť. Významnou vlastností je funkce Ochrana proti přepětí ochrany před přepětím, umožněná integrovanými ochrannými prvky proti přepětí
ochranný zAŘÍZENÍ které účinně omezují přechodné přepětí. Dále rozváděč s monitorováním napájení zahrnuje

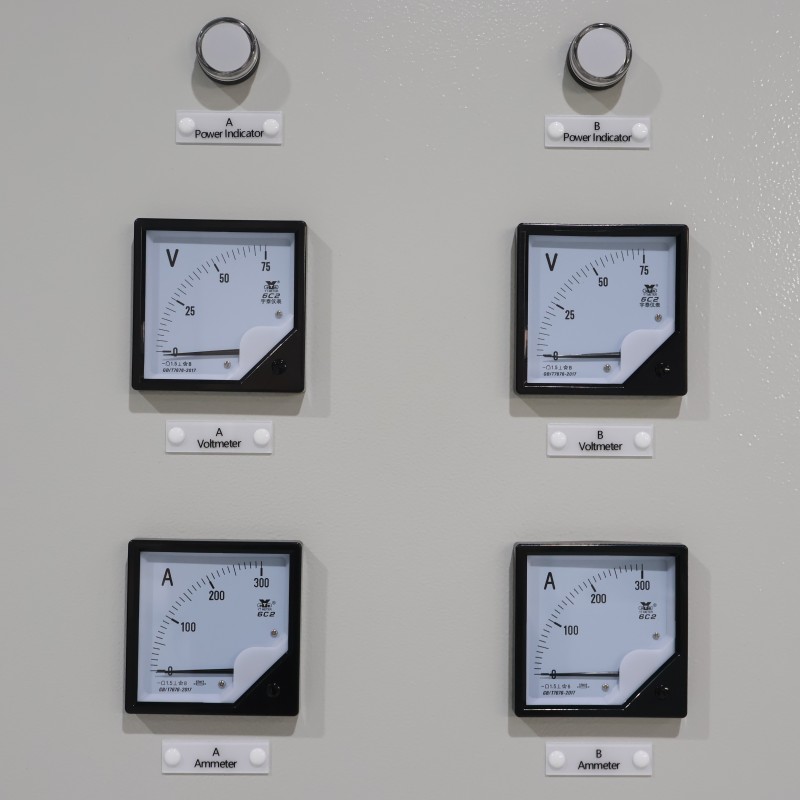

přední panel analog voltmetry a ampérmetry, které umožňují obsluhovým personálům provádět vizuální audity v reálném čase podmínek zátěže a napětí

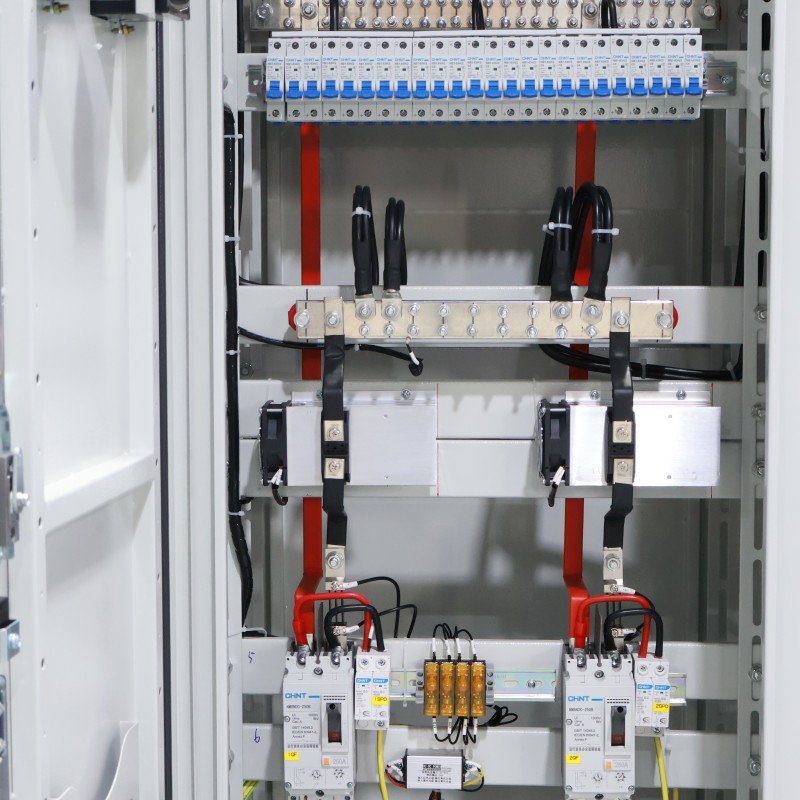

stabilitou. Těžký- dávkování měď sběrnice a chladicí ventilátory jsou strategicky umístěny tak, aby řídily tepelné zátěže, čímž je zajištěno, že skříň
udržuje optimálního výkon i za plné zátěže.
Návrh a soulad
Design:
Skříň je vyrobena z vysokokvalitního plechu z nízkouhlíkové oceli s korozivzdorným práškovým povlakem, což odpovídá přísným normám
pro napájecího panelu s ochranou IP55. Tento design zajišťuje, že vnitřní elektronika je chráněna před vnikáním prachu i vlhkosti, čímž je vhodná pro
vhodné pro poloexteriérové nebo náročné průmyslové haly. Vnitřní uspořádání klade důraz na proudění vzduchu; aktivní chladicí ventilátory jsou kombinovány s větranými
montážní desky aby se zabránilo hromadění tepla kolem jističů. Tento proaktivní tepelný design prodlužuje životnost citlivých
elektronické součásti.
Soulad:
Každý aspekt zapojení a integrace součástí odpovídá mezinárodním protokolům elektrické bezpečnosti, například IEC 60947. Použití
samozhášivých materiálů pro všechny montážní základny a jasná označení všech vstupních/výstupních svorkovnic zajišťují soulad zařízení s globálními
požadavky na bezpečnost pro komerční a průmyslové nasazení. Mezi stejnosměrnými sběrnicemi a rámem je striktně zachována elektrická izolace,
čímž se vytvoří uzemněné a bezpečné prostředí pro techniky. Začlenění viditelných indikátorů stavu a přehledných schémat dále přizpůsobuje
výrobek moderním požadavkům na bezpečnost na pracovišti a auditním požadavkům.
Hlavní výhody
Bezkonkurenční spolehlivost systému
Použitím průmyslových součástí a redundantní architektury ochrany se výrazně snižuje potenciál poruchy
body. Možnost dvojzdrojového připojení umožňuje plynulé přepínání mezi bateriovými zásobníky.
Přesná správa zátěže
Modulární konstrukce umožňuje jemnou regulaci jednotlivých větví obvodu. Obsluha může přizpůsobit nastavení vypínání podle požadovaného
konkrétní náčrt různého hardwaru, optimalizace spotřeby energie v celé zařízení.
Zjednodušená údržba a přehlednost
Konstrukce s předním přístupem a analogový monitorovací systém eliminují potřebu složitých externích diagnostických nástrojů pro každodenní kontroly.
Uspořádané uspořádání sběrnic umožňuje rychlé termální skenování a fyzické prohlídky.
Měřitelný a budoucně orientovaný návrh
Vnitřní konfigurace DIN lišty poskytuje dostatek místa pro budoucí rozšíření. Vzhledem k rostoucím požadavkům na infrastrukturu lze další jističe nebo
monitorování moduly integrovat s minimálním výpadkem provozu, čímž se stává cenově výhodnou dlouhodobou investicí.
Parametr
Napěťová hodnota |
48 V / 60 V DC |
Kapacita hlavního jističe |
Dvojnásobný jistič MCCB 250 A |
Ochrana větví |
jistič MCB 10 A–63 A (přizpůsobitelný) |
Rozhraní pro monitorování |
Dvojitý analogový voltmetr a ampérmetr |
Stupňování ochrany |
Standard IP55 |
Ochrana proti přepětí |
Proudový ochranný prvek typu II (Up: 0,6 kV / Imax: 40 kA) |
Materiál sběrnic |
Měď vyšší vodivosti třídy T2 |
Scénáře aplikací
Telekomunikace a infrastruktura 5G
Jako kritická základna mobilních sítí je tento modul navržen pro napájení základnových přijímačů a vysílačů (BTS) a vzdálených rádiových zařízení
hlav. Jeho specializovaná architektura odpovídá mezinárodním telekomunikačním normám a poskytuje nízkoproudové, vysoce spolehlivé stejnosměrné napájení
zásadní pro pro citlivé hardwarové komponenty pro zpracování signálů, optické rozbočovací uzly a zařízení pro vysokorychlostní přepínání. To zajišťuje stálou dostupnost jak ve vysokých
tak i nízkých doprava v městských centrech a nasazení ve vzdálených venkovských oblastech.
Datová centra a cloud computing
V moderních prostředích s vysokou hustotou dat je pro distribuci stejnosměrného proudu (DC) preferována před tradiční distribucí střídavého proudu (AC) díky vyšší účinnosti a snížené
tepelný ploše zabrané zařízením. Tato skříň odborně řídí distribuci energie z centrálních bateriových bank na serverové racky. Eliminací
přebytečné fází přeměny výrazně snižuje ztráty energie a poskytuje stabilní napájecí platformu pro náročné výpočetní
shluky, rozsáhlé úložné pole a misijně kritické cloudové infrastruktury.
Průmyslová automatizace a obnovitelné zdroje energie
Kromě digitálních komunikací je tento panel ideálně vhodný pro chytré továrny a solární elektrárny s velkou kapacitou ukládání energie. Může
bez švů řídit stejnosměrný výstup z fotovoltaických polí nebo systémů akumulace energie v bateriích za účelem napájení automatických montážních linek, robotických
ramen a PLC řídicí jednotky. Tato integrace zajišťuje nepřetržitý provoz a zabrání mechanickému poškození nebo poškození dat během
období nestability ve veřejné síti.
Komerční využití, energetika a veřejná infrastruktura
Odolný design činí tento rozvaděč vynikající volbou pro technické místnosti mezinárodních letišť, středisek železničního signalizování a
voda čistíren. Poskytuje nezbytnou ochranu životně důležitých řídicích systémů, které musí fungovat 24 hodin denně v náročných prostředích,
kde prachu, kde vlhkost nebo mechanické vibrace jsou trvalými faktory, čímž zajišťuje nepřetržitý chod zásadních veřejných služeb.
