Ümumi baxış
Sürətli rəqəmsal çevrilmə dövründə qeyri-müəyyən müddətli enerji təchizatının təmin edilməsi ən vacib məsələdir. Bu fərdiləşdirilmiş DC paylayıcı paneli
kimi enerji idarəetməsi üçün əsas giriş nöqtəsidir və birincil enerji mənbələri ilə həssas istifadəçi avadanlıqları arasındakı boşluğu qapatır.
Çoxtərəfli istifadəyə uyğun hazırlanmış bu sistem yüksək sıxlıqlı kabelləşməni dəstəkləyir və sürətli texniki xidmət və
arızaların aradan qaldırılması üçün aydın, intuitiv layihəyə malikdir. Güc ötürülməsini tək, təşkil olunmuş vahiddə birləşdirərək gərginlik düşmələrini minimuma endirir və riskləri aradan qaldırır
bağlı parça-parça olan naqillərlə. Bu aşağı gərginlikli DC sistem modulyar məlumat mərkəzinə və ya uzaq sənaye obyektinə inteqrasiya olunsun və ya olmasın, o, missiya-əhəmiyyətli avadanlığı gərginlik dalğalanmalarına və işgüzar dayanmaya qarşı qorumaq üçün lazım olan struktur bütövlüyünü və elektrik dəqiqliyini təmin edir.
Avtomatik açarlar paneli
və operativ dayanma.
Əsas Komponentlər və Xüsusiyyətlər
Bu DC avtomatik açarlar panelinin daxili arxitekturası onun məntiqi seqmentləşdirilməsi və yüksək keyfiyyətli komponentlərin seçilməsi ilə müəyyən edilir.

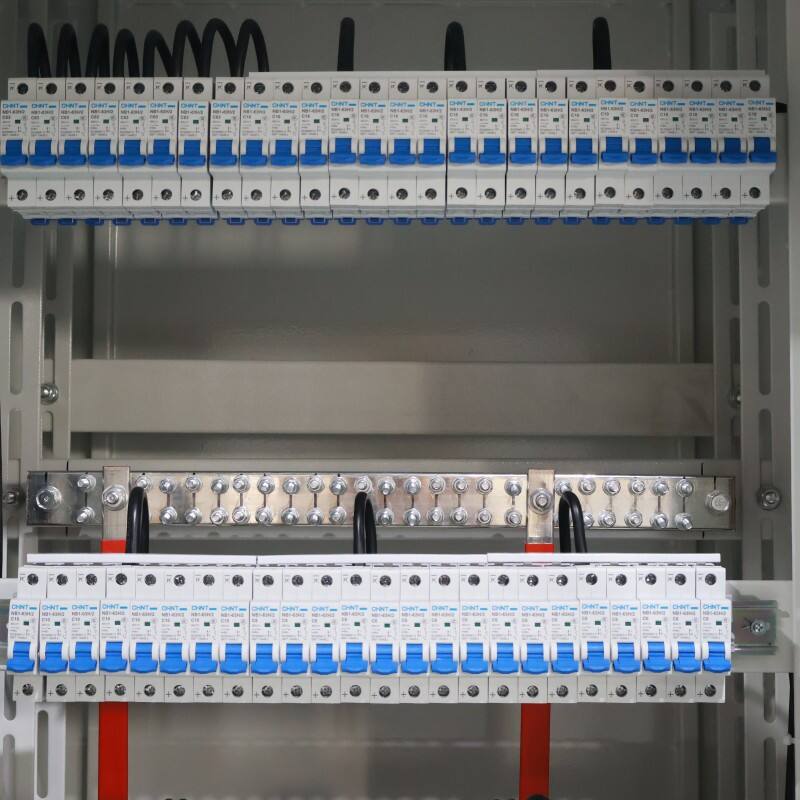

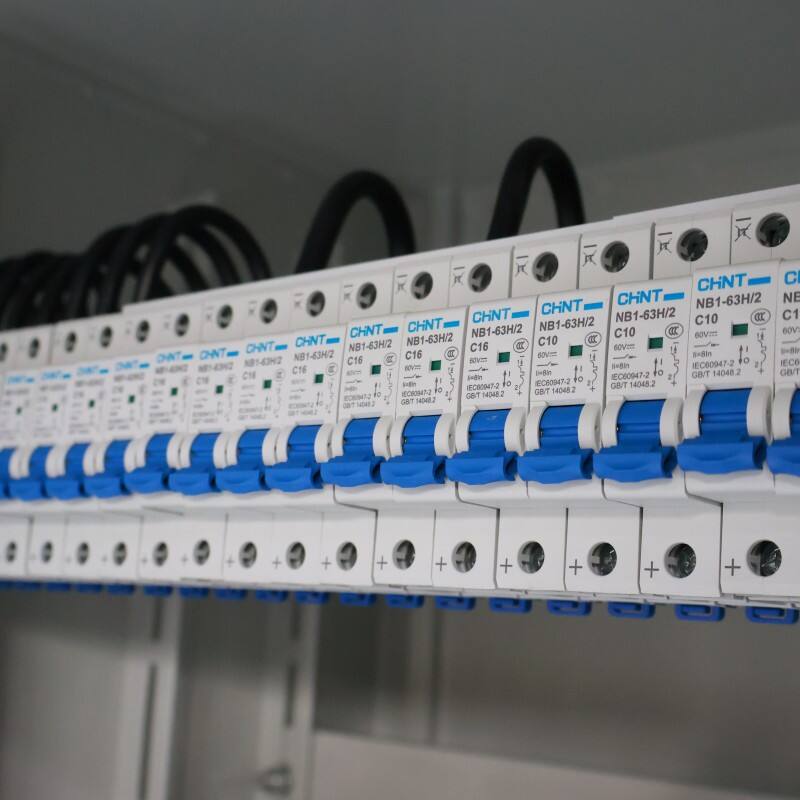

At onun əsasında sistem yüksək tutumlu formalaşdırılmış korpuslu avtomatik açarları və dövrələri idarə etmək üçün bir sıra xüsusi kiçik avtomatik açarları istifadə edir.
filial bu komponentlər dəqiq artıq cərəyan və qısa qapanma qorunması təmin edir və bu da lokal xətanın bütün şəbəkəni təhlükə altına almamasını təmin edir.
olmadan diqqət çəkən xüsusiyyət — Dalğalanmadan qorunma inteqrasiya olunmuş yüksək gərginlikli impuls qoruyucusu vasitəsilə təmin edilən qoruma

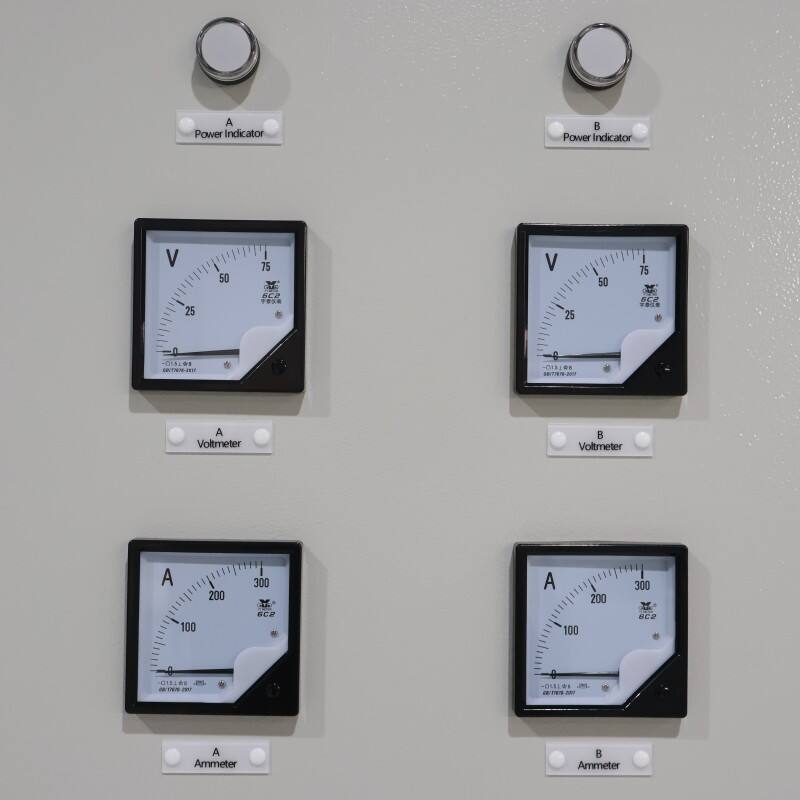

təhlükəsizlik cihazlar bu klamp keçici aşırı gərginlikləri effektiv şəkildə mane edir. Bundan əlavə, Monitorinqli Güc Paylayıcı Paneli
ön panel analoq voltmetrlər və ampermetrlərə malikdir ki, bu da operatorlara yükləmə şəraitinin və gərginliyin real vaxt rejimində vizual yoxlanışını aparmağa imkan verir.

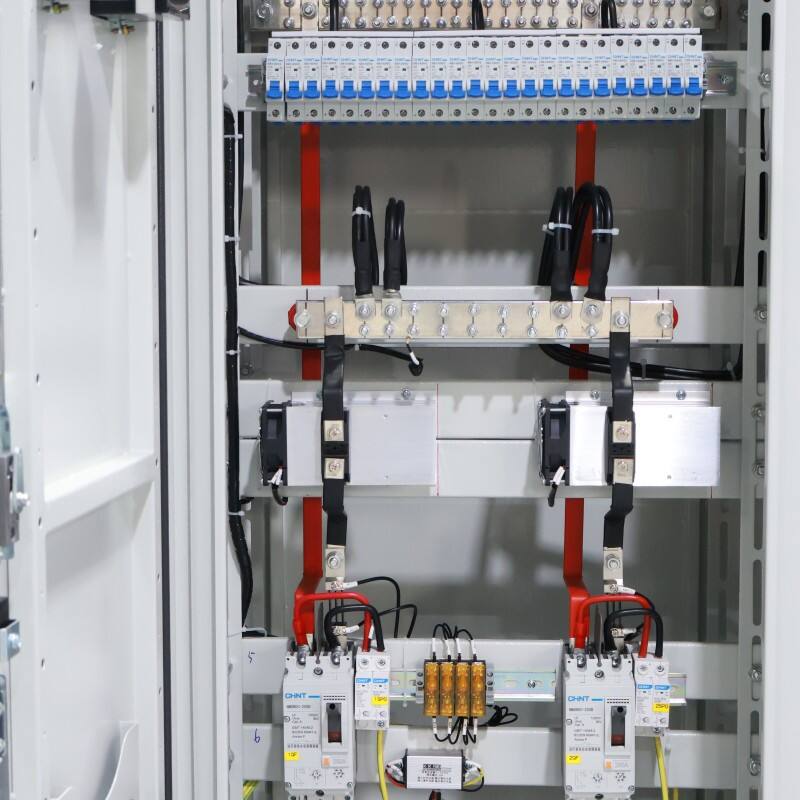

sabitliyi. Ağır- vəzifə qızıl şinlər və soyutma ventilatorları istilik yükünü idarə etmək üçün strategik şəkildə yerləşdirilmişdir; bu da şkafın
ساخلار optimal performans tam yüklənmə şəraitində belə iş qabiliyyətini təmin edir.
Dizayn və Uyğunluq
Dizayn:

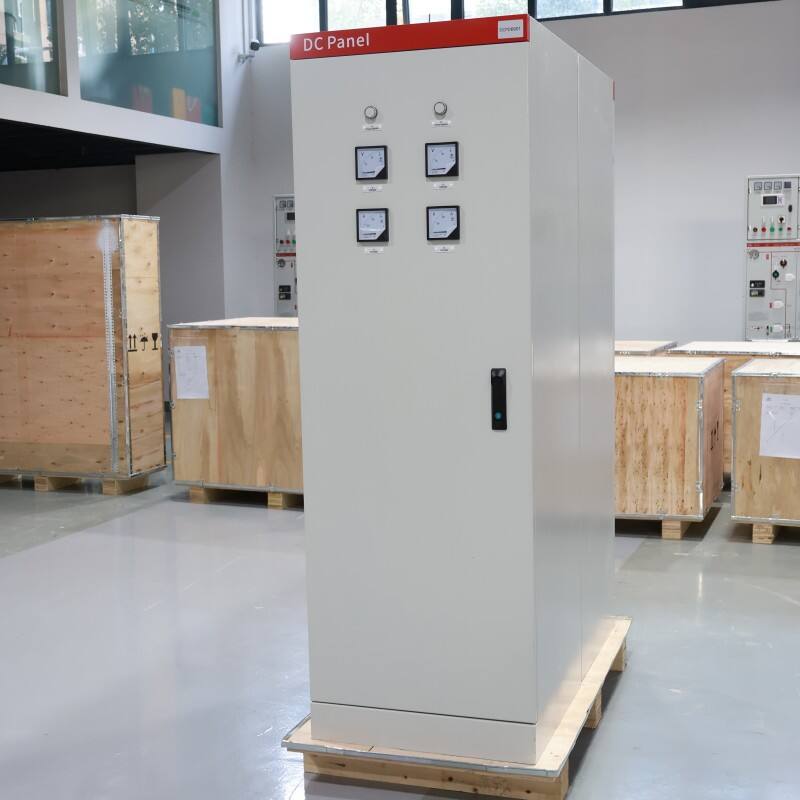

Şkaf yüksək keyfiyyətli soyuq dövrlənmiş polad materialdan hazırlanmış və korroziyaya qarşı toz boyalıdır; bu, sərt tələblərə uyğun
üçün iP55 Güc Təchizatı Paneli standartlarını ödəyir. Bu dizayn daxili elektronikanı tozun daxil olmasından və nəmlikdən qoruyur və onu
uyğun yarı-xarici və ya ağır sənaye anbarlarına uyğunlaşdırır. Daxilində layihə hava axınına üstünlük verir; aktiv soyutma ventilatorları ventilyasiyalı
quraşdırma lövhələri soyuqda qalxanların ətrafında istiliyin toplanmasını mane etmək üçün. Bu proaktiv istilik dizaynı həssas
elektron komponentlərin xidmət müddətini uzadır.
Uyğunluq:
Tutumun bütün cəhətləri, o cümlədən naqillərin və komponentlərin inteqrasiyası beynəlxalq elektrik təhlükəsizliyi protokollarına, məsələn, IEC 60947-ə uyğundur. Bütün quraşdırma bazaları üçün alov geciktirici materiallardan istifadə edilməsi və bütün giriş/çıxış terminalları üçün aydın etiketləmə ilə qurğunun ticari və sənaye tətbiqləri üçün qlobal uyğunluq tələblərini ödəməsi təmin olunur. DC rayları ilə şassi arasında elektrik izolyasiyası qəti şəkildə saxlanılır,
bu da texniklər üçün torpaqlanmış, təhlükəsiz bir mühit yaradır. Görünən status göstəricilərinin və aydın sxemlərin daxil edilməsi məhsulun müasir iş yerlərində təhlükəsizlik və audit tələbləri ilə daha da uyğunlaşmasına kömək edir.
sənaye sinifli komponentlərdən və redundans qoruma arxitekturasından istifadə edərək, kabinet potensial arıza nöqtələrini əhəmiyyətli dərəcədə azaldır.
texniklər üçün sabit, təhlükəsiz mühit yaratmaq. Görünən vəziyyət göstəricilərinin və aydın sxemlərin daxil edilməsi məhsulu müasir iş yerində təhlükəsizlik və audit tələbləri ilə daha da uyğunlaşdırır.
məhsulu müasir iş yerində təhlükəsizlik və audit tələbləri ilə daha da uyğunlaşdırır.
Əsas Fərdiqliyi
Nadir hallarda rastlanan Sistem Etibarlılığı
Sənaye səviyyəli komponentlərdən və qatlı qoruma arxitekturasından istifadə edərək, şkaf potensial arıza nöqtələrini əhəmiyyətli dərəcədə azaldır.
nöqtələr. İki mənbəli giriş imkanı, enerji bankları arasında pərələrəm keçidlərə imkan verir.
Dəqiq Yük İdarəetməsi
Modullu dizayn, ayrı-ayrı qol dövrələri üzərində dəqiq nəzarət etməyə imkan verir. Operatorlar fərqli avadanlıqların
spesifik güc çəkməsini təmin etmək üçün açılma parametrlərini fərdiləşdirə bilərlər və beləliklə, bütün obyekt üzrə enerji istehlakını optimallaşdırırlar.
Sadələşdirilmiş Texniki Xidmət və Görünəbilərlik
Ön tərəfdən giriş dizaynı və analoq monitorinq dəstləri gündəlik yoxlamalar üçün mürəkkəb xarici diaqnostika alətlərinə ehtiyac yaratmır.
Düzəndirilmiş şinlərin düzülüşü sürətli termal skanlaşdırma və fiziki yoxlamalara imkan verir.
Skalabel və Geleceyə Hazır Dizayn
Daxili DIN-reyka konfiqurasiyası gələcəkdə genişlənmə üçün kifayət qədər yer təmin edir. İnfratamir tələbatı artıqca əlavə avtomatik açarlar və ya
monitorinq modullar minimal dayanma müddəti ilə inteqrasiya edilə bilər ki, bu da onu sərfəli uzunmüddətli investisiya edir.
Parametr
Gərginlik dərəcəsi |
48 V / 60 V DC |
Əsas ayırıcı tutumu |
İkiqat 250 A MCCB |
Qol qorunması |
10 A–63 A MCB (Fərdiləşdirilə bilər) |
Nəzarət interfeysi |
İkiqat analoq voltmetr və ampermetr |
Qorunma səviyyəsi |
IP55 Standartı |
Dalğalanmadan qorunma |
Tip II SPD (U<sub>p</sub>: 0,6 kV / I<sub>max</sub>: 40 kA) |
Şin materialı |
T2 sinifli yüksək keçiricilikli mis |
Tətbiq ssenariləri
Telekommunikasiya və 5G infrastrukturu
Mobil şəbəkələrin əsas dayanıqlı strukturu kimi bu cihaz Baz Translyator Stansiyalarının (BTS) və uzaq radio qurğularının enerjiləndirilməsi üçün nəzərdə tutulub
başlar. Onun ixtisaslaşmış memarlığı beynəlxalq telekommunikasiya standartlarına uyğundur və aşağı səs-küy səviyyəli, yüksək etibarlı DC elektrik enerjisi təmin edir
tibbi B-ulduz təsviri üçün vacibdir, hissedici siqnal emalı avadanlığı, fiber-optik mərkəzlər və yüksək sürətli keçid avadanlığı. Bu, həm yüksək
trafikli şəhər mərkəzlərində, həm də uzaq kənd yerlərində quraşdırılmış sistemlərdə davamlı iş vaxtını təmin edir.
Məlumat Mərkəzləri və Bulud Hesablamaları
Müasir yüksək sıxlıqlı məlumat mühitində DC paylama, daha yaxşı səmərəliliyi və azalmış
termal karbon izi. Bu şkaf mərkəzləşdirilmiş akkumulyator banklarından server rəflərinə enerji paylanmasını peşəkar şəkildə idarə edir. Dönüşüm
i̇stifadəsiz mərhələlərinin aradan qaldırılması ilə enerji itirilməsini əhəmiyyətli dərəcədə azaldır və intensiv hesablama
qrupları, böyük yaddaş massivləri və missiya- tənqidi bulud infrastrukturları.
Sənaye Avtomatlaşdırması və Bərpa Olunan Enerji
Rəqəmsal rabitələrdən kənarda, panel ağıllı zavodlar və böyük miqyaslı günəş enerjisi saxlama sahələri üçün mükəmməl uyğundur. O,
mükəmməl şəkildə avtomatlaşdırılmış montaj xətlərini, robot qollarını və PLC-ləri
idarə etmək üçün fotovoltaik massivlərdən və ya akkumulyator saxlama sistemlərindən gələn DC çıxışını idarə edə bilər. kontrollerlər. Bu inteqrasiya əməliyyatların davamlılığını təmin edir və şəbəkədə sabitsizlik dövrlərində mexaniki zərər və ya məlumatların korlanmasını qarşısını alır.
şəbəkədə sabitsizlik dövrlərində.
Ticari Təchizat və İctimai İnfratamir
Güclü dizayn bu kabinetin beynəlxalq hava limanlarında, dəmir yolu siqnallandırma mərkəzlərində və
su emal qurğuları. Bu, çətin mühitlərdə 24/7 işləməli olan vacib idarəetmə sistemlərinə lazım olan qorunma təmin edir
burada toz, nəmlik və ya mexaniki titrəmələr daimi amillərdir və bu, əsas ictimai xidmətlərin pozulmadan davam etməsini təmin edir.
