Pangkalahatang-ideya
Ang Flameproof Control Cabinet ay kumakatawan sa tuktok ng inhinyeriyang pangkaligtasan sa industriya, na idinisenyo nang partikular upang ilagay ang mahahalagang sistema ng kuryenteng distribusyon
at awtomasyon sa mga lugar na may mataas na panganib. Gumagana ito ayon sa mahigpit na mga protokol sa kaligtasan, at ang Exd Explosion Proof Electrical Cabinet na ito ay ligtas na naglalaman
ng anumang panloob na arc fault o pagsabog ng kuryente, na pinipigilan ang pagkalat ng apoy sa kapaligirang mapanganib. Ang matibay nitong heavy-duty
kabanayan ay kayang tumanggap ng kumplikadong panloob na mga konpigurasyon habang pinapanatili ang istruktural na integridad sa ilalim ng labis na presyon ng operasyon. Ito ay ininhinyero
para sa matagalang paggamit at pinakamataas na katiyakan, at gumagana bilang panghuling proteksyon para sa sensitibong instrumentasyon, programmable logic controllers,
at mga module ng power switching na ginagamit sa mga volatile na industriyal na kapaligiran, na nagpapagarantiya sa tuloy-tuloy at ligtas na operasyon ng planta nang walang interupsiyon.
Pangunahing Komponente at Mga Tampok

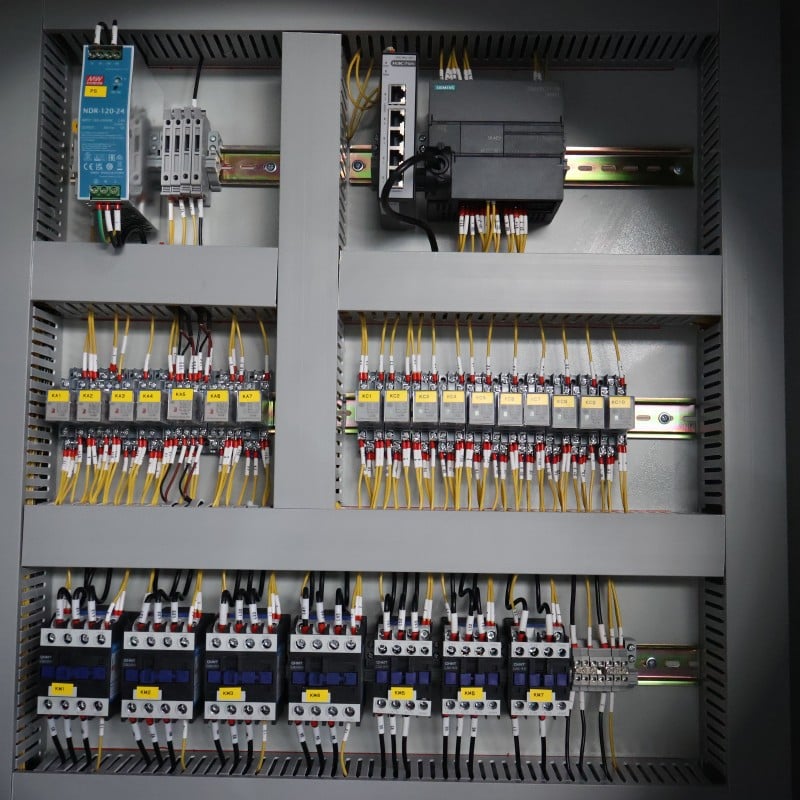

Sa loob ng napakahusay na IECEx Flameproof Electrical Cabinet na ito, bawat bahagi ay maingat na inayos upang magbigay ng pinakamahusay na distribusyon ng kuryente at
automated control. Ang sistema ay nagsasama ng mataas na pagganap na Siemens programmable logic controllers (PLCs) para sa tiyak na automation ng proseso sa industriya, na sinusuportahan ng maaasahang CHINT industrial contactors, solid-state relays (SSRs), at mga device para sa thermal overload protection. Ang proteksyon ng circuit

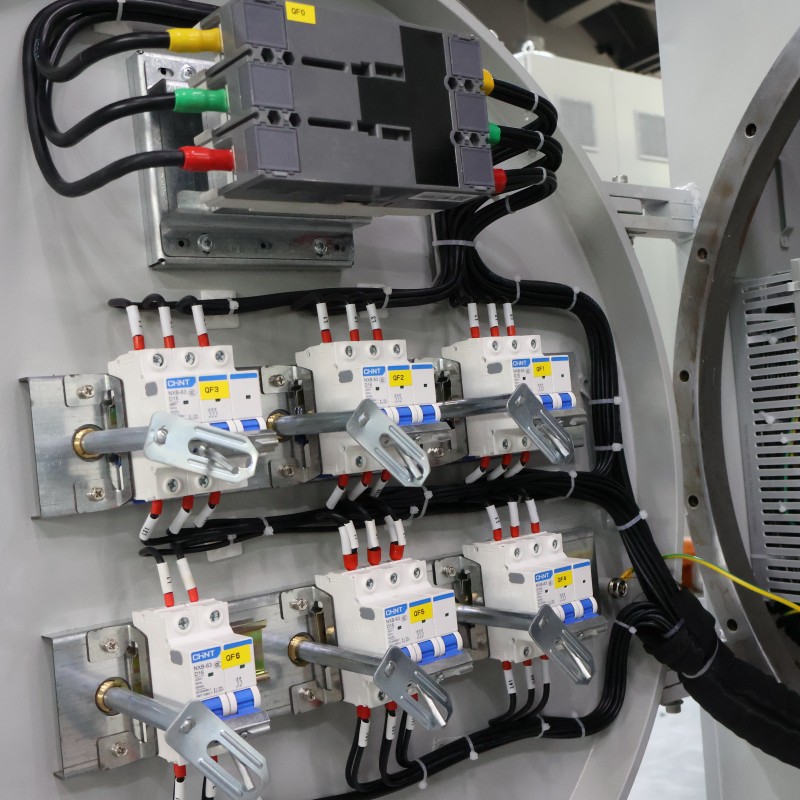

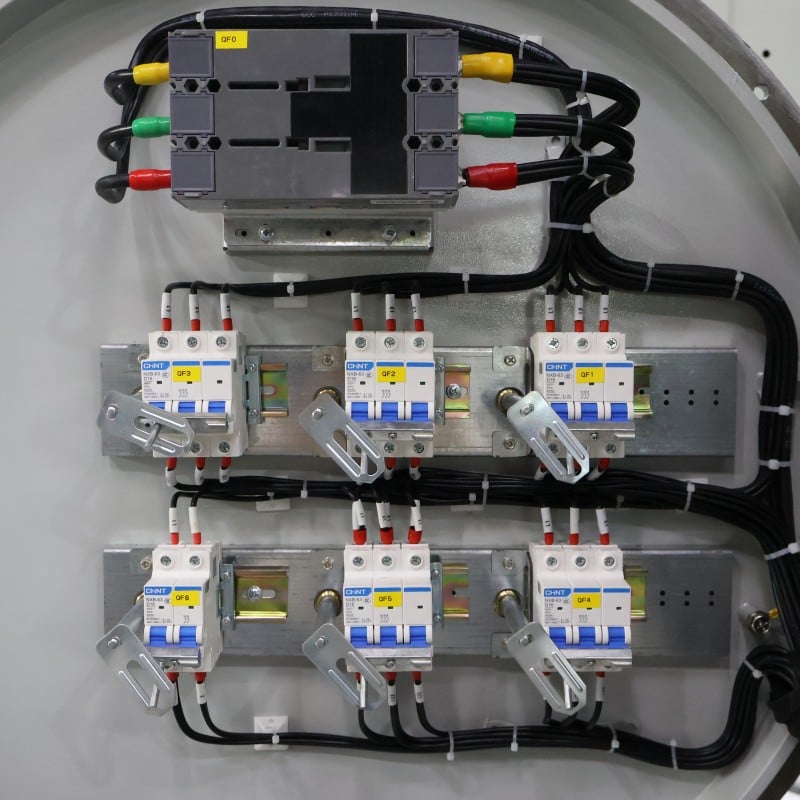

ay mahusay na pinamamahalaan gamit ang malalakas na miniature circuit breakers na may mga panlabas na mechanical rotary handles para sa ligtas na

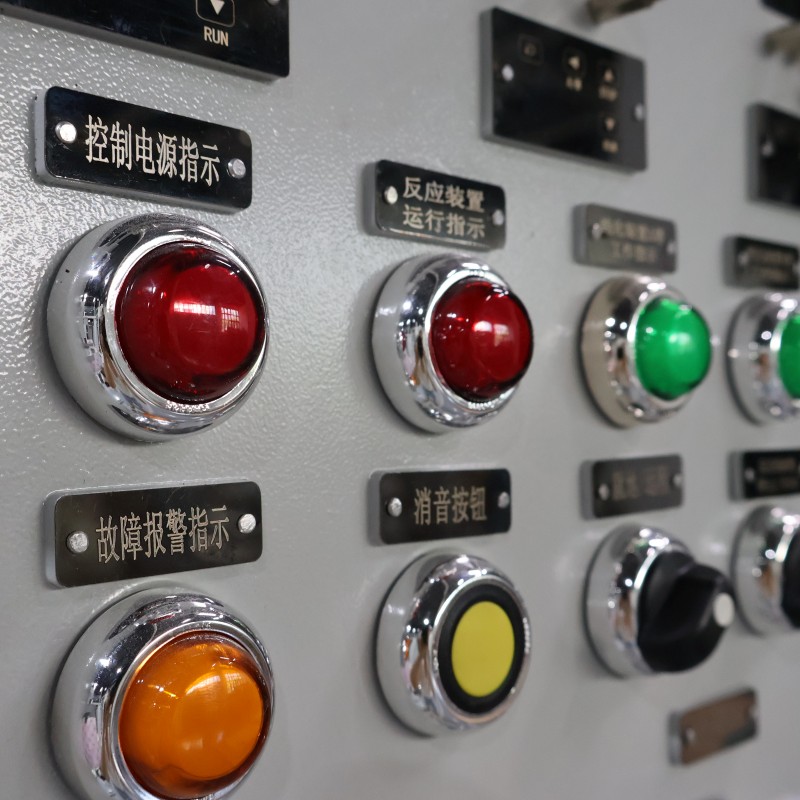

manual operation. Ang interface sa harap na panel ay may mga digital display meters na may kahusayan, mga multi-color status indicator lights para sa kondisyon ng pagpapatakbo, error, at pag-init, pati na rin ang mga prominenteng emergency stop pushbuttons, na nagbibigay-daan sa mga operator na subaybayan ang temperatura ng reaksyon at iba pang mahahalagang parameter ng sistema

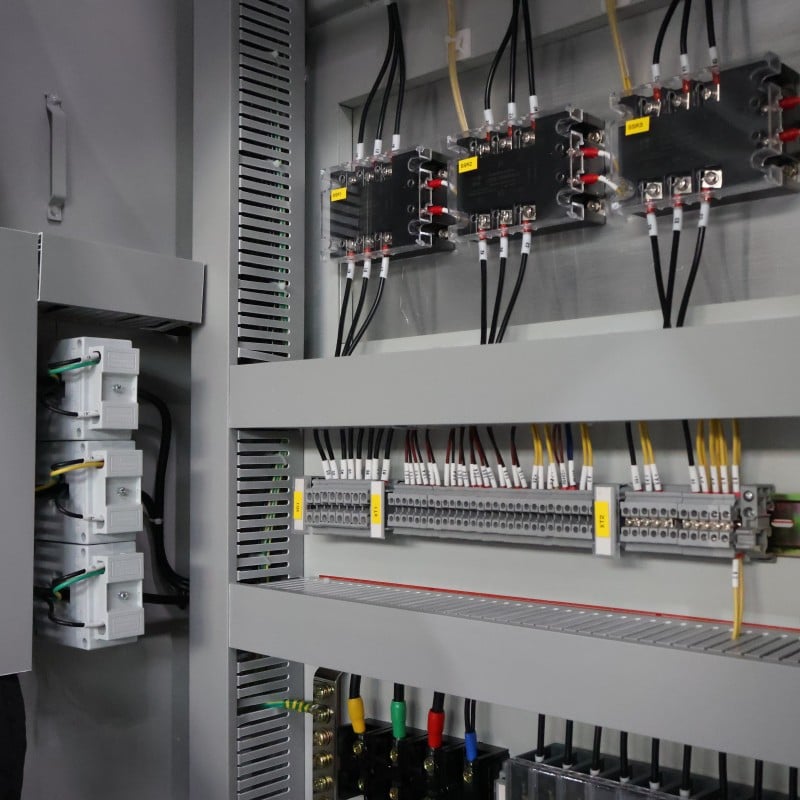

sa real time. Ang premium terminal blocks at malalakas na copper busbars ay nagsisiguro ng ligtas na distribusyon ng wiring, habang ang internal partition
ay nagbibigay ng organisadong espasyo para sa lahat ng komponente at tumutulong sa pagpapanatili ng kaligtasan at kahusayan ng sistema.
ay nagbibigay ng organisadong espasyo para sa lahat ng komponente at tumutulong sa pagpapanatili ng kaligtasan at kahusayan ng sistema.
ang mga panel ay mahigpit na naghihiwalay sa mataas na boltahe na mga bahagi ng kuryente mula sa mababang boltahe na mga circuit ng kontrol, na nagpapagarantiya ng perpektong koordinasyon, ganap na kaligtasan sa operasyon
at napakahusay na pagproseso ng signal sa lahat ng pinagsamang electrical loop.
Disenyo at Pagkakatugma
Disenyo:

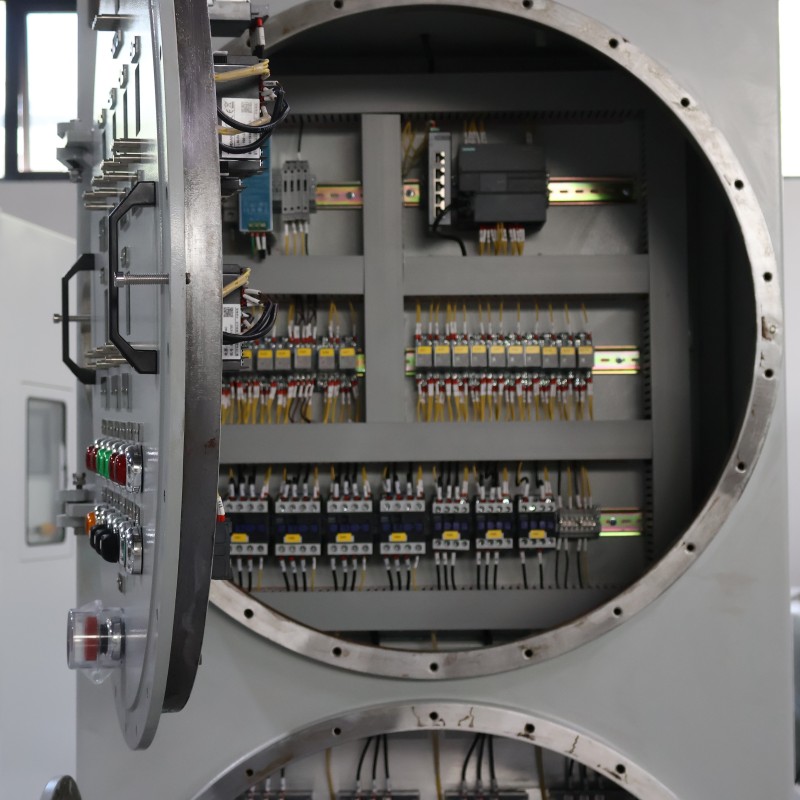

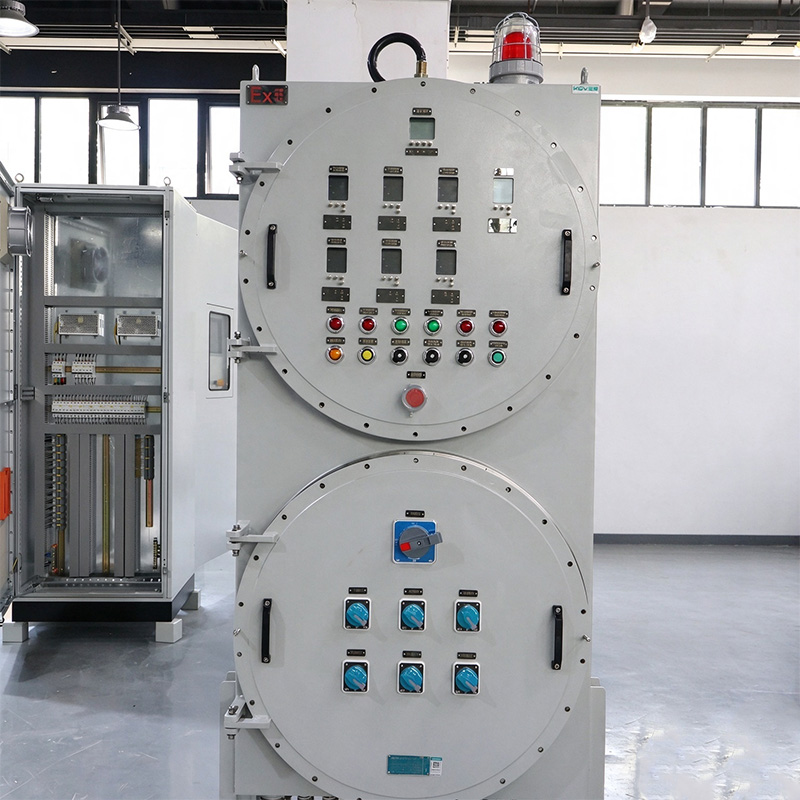

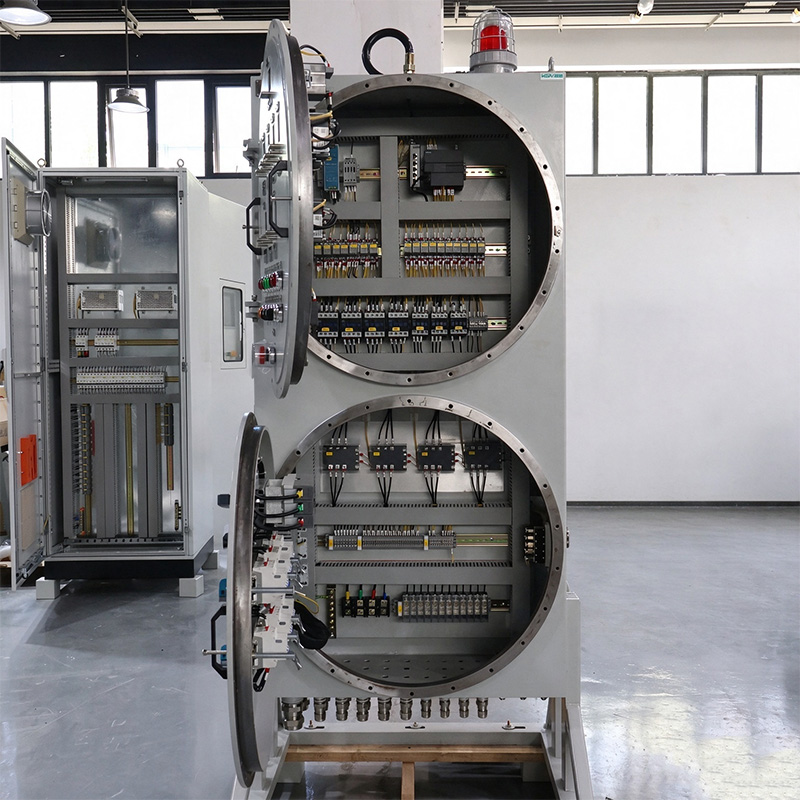

Ang kabinet na ito na may sertipikasyon ng ATEX para sa mga mapanganib na lugar ay may natatanging disenyo ng bilog na pinto na maingat na in-optimize parehong para sa istruktural na resistensya sa presyon
at panghuling kaginhawahan sa pagpapanatili. Ang espesyal na hugis na bilog ay pantay na nagpapadistribute ng panloob na panganib na stress mula sa pagsabog sa buong frame,
na ganap na tinatanggal ang mga mahinang sulok na karaniwang naroroon sa tradisyonal na mga kahon na parihaba. Bukod dito, ang mga hiwalay na disenyo ng matitibay na bisagra at mga bolt na may ligtas na pagkakabit
ay nagpapahintulot sa mga teknisyan na buksan nang maayos ang mga bilog na panel, na nagbibigay ng ganap na walang hadlang at sentralisadong access sa loob na mga komponente ng kuryente
para sa mabilis na inspeksyon, pag-aayos ng wiring, at pangkaraniwang pagpapanatili nang hindi kailanman binabawasan ang mahalagang mga seal na flameproof para sa kaligtasan.
Pagtustos:
Itinayo upang tupdin ang pinakamatinding pandaigdigang direktris ng kaligtasan, sumusunod ang kahon nang buo sa mahigpit na regulasyon ng ATEX at IECEx para sa panganib ng pagsabog
bawat yunit na ginagawa ay dumaan sa malawakang pagsusuri sa hydrostatic pressure, pagsusuri sa thermal endurance, at mahigpit na pagsusuri sa ingress protection
upang matiyak ang perpektong, maaasahang pagganap sa mga mapanganib na kapaligiran ng Zone 1 at Zone 2. Ang premium na espesyal na materyales ng kahon ay epektibong tumutol
sa agresibong kemikal na korosibo, ekstremong temperatura ng kapaligiran, at malalaking mekanikal na impact, na nagpapagarantiya
sa kabuuang pangmatagalang pagsumunod sa pandaigdigang pamantayan ng kaligtasan sa industriya.
Mga pangunahing bentahe
Nangungunang Pagpigil sa Pagsabog at Kaligtasan
Dinisenyo gamit ang ultra-high-strength, espesyal na flameproof na metalikong alloys at mga flame path na may presisyong pagmamachine, ang kabinet ay ligtas na pinipigilan ang panloob na
electrical arcs at lubos na pinipigilan ang posibleng detonation. Ang matibay na mekanismong ito ay epektibong naghihiwalay sa volatile na labas na atmospera mula sa panloob
mga pinagmumulan ng pagsindi, na nangangalaga sa mga tauhan at mga ari-arian ng pasilidad sa mga lugar na mataas ang peligro.
Ergonomic at Epektibong Disenyo para sa Pananatili
Ang kakaibang bilog na disenyo ng pinto ay lubos na nagpapadali sa pangkaraniwang inspeksyon ng kagamitan at pagpapalit ng mga panloob na bahagi. Ito ay nag-aalok ng
mga teknisyan ng walang hadlang at sentralisadong access habang parehong pinapanatili ang napakalakas na istruktural na rigidity at pantay na distribusyon ng presyon kumpara sa karaniwang
mga kahon na may hugis-parihaba.
Sobrang Tinitiis ang Kapaligiran at Pagka-corrode
Itinayo nang partikular upang tumagal sa mahigpit na kondisyon sa industriya, ang kahon ay nagbibigay ng labis na resistensya laban sa likas na kahalumigmigan, alikabok sa hangin,
sabog ng kemikal na nakakakoros, at malawak na pagbabago ng temperatura. Ito ay nagtitiyak ng mas mahabang buhay ng operasyon at napakaliit na panahon ng pagkakabigo sa pagpapanatili kahit sa
mga matitinding instalasyon sa baybayin o gawing desert.
Nakakatugon na Integrasyon ng Sistema at Automation
Kapareho ng perpekto ang pag-aakomoda sa mga sopistikadong elektrikal na arkitektura, kabilang ang mga advanced na programmable controller, solid-state switching unit, at precision
mga digital monitoring meter. Nagbibigay ito ng napakalaking kakayahang i-customize na solusyon sa power distribution at automation control na isinasaayos para sa mga kumplikadong, multi-loop na pang-industriya
na mga pangangailangan sa pagmamanupaktura.
Parametro
Teknikal na Espesipikasyon |
Mga detalye ng parameter |
Produkto Pangalan |
Ex-proof Control Cabinet / Explosion Proof Electrical Cabinet |
Explosion-Proof Marking |
Ex d IIB / IIC T6 Gb (Flameproof Protection) |
Mga Pamantayan sa Pagsunod |
ATEX, IECEx, CE Certified |
Materyal ng kubetahe |
Heavy-duty Cast Alloy / 304 Stainless Steel Option |
Estraktura ng pinto |
Dual Circular Quick-Open Doors with Centralized Hinges |
Panloob na mga komponente |
Siemens PLC, CHINT Contactors, SSRs, Thermal Relays |
Rating ng Proteksyon |
IP65 / IP66 Ingress Protection |
Temperatura ng pagpapatakbo |
-40°C hanggang 60°C |
Kapaligiran ng aplikasyon |
Mga Panganib na Lugar na Zone 1 at Zone 2 (Kemikal, Petroleo) |
Mga Senaryo ng Aplikasyon
Chemical Processing Plants
Ginagamit bilang Pasadyang Explosion-Proof Control Panel para sa Kemikal na Planta, ang advanced na yunit na ito ay inilalagay nang direkta sa loob ng mataas na panganib na mga reaksyon na lugar upang
pangasiwaan ang kumplikadong mga proseso ng kemikal na sintesis, mga sistema ng eksaktong pagkontrol ng init sa maraming zona, at awtomatikong pagbabago ng mga valve, na epektibong pinoprotektahan
ang volatile na mga kapaligiran sa produksyon laban sa anumang panloob na electrical spark hazard.
Mga Refinery ng Petroleo at Mga Pasilidad ng Oil & Gas sa Unang Yugto
Ginagamit nang malawakan sa buong mga lugar ng pag-extract at sa mga yunit ng proseso ng refinery sa huling yugto para sa pagmomonitor ng mahahalagang fluid pump station, mataas na presyur na
mga network ng pipeline distribution, at mga sistema ng kontrol ng malalaking compressor kung saan ang mga nakakapagpapandirang hidrokarbon gas at pampaputok na singaw ng petroleo ay
palaging naroroon sa ilalim ng matataas na presyur ng operasyon.
Paggawa ng Gamot at mga Pasilidad para sa Fine Chemical
Itinatag na ligtas sa loob ng mga silid na nag-iimbak ng volatile solvent, mga aktibong lugar ng chemical synthesis, at mga lugar na puno ng alikabok na granulation kung saan ang fine combustible
na pulbos, organic solvent, at reactive compound ay nangangailangan ng sertipikadong explosion-proof na electrical regulation upang sumunod sa mahigpit na internasyonal na
mga code sa kaligtasan.
Mga Offshore Marine Platform at Energy Terminal
Ipinapalaganap nang maaasahan sa mga offshore drilling rig, floating production storage and offloading vessel, at coastal fuel loading terminal upang pamahalaan ang mahalagang
distribusyon ng electrical power at operasyon ng motor control sa gitna ng matitinding, salt-laden na marine condition at malubhang explosive offshore atmosphere.
Mga Industrial Paint, Solvent, at Chemical Storage Depot
Isinama nang maayos sa malalaking industrial storage facility na naglalaman ng highly flammable na chemical liquid at aerosol product upang regulahin
mga awtomatikong bentilador para sa pagsisip, mga sistema ng seguridad na naka-interlock, at mga sistema ng pagpapakawala ng kuryente sa emergency nang ligtas nang walang anumang panganib na magningning.
