Pangkalahatang-ideya

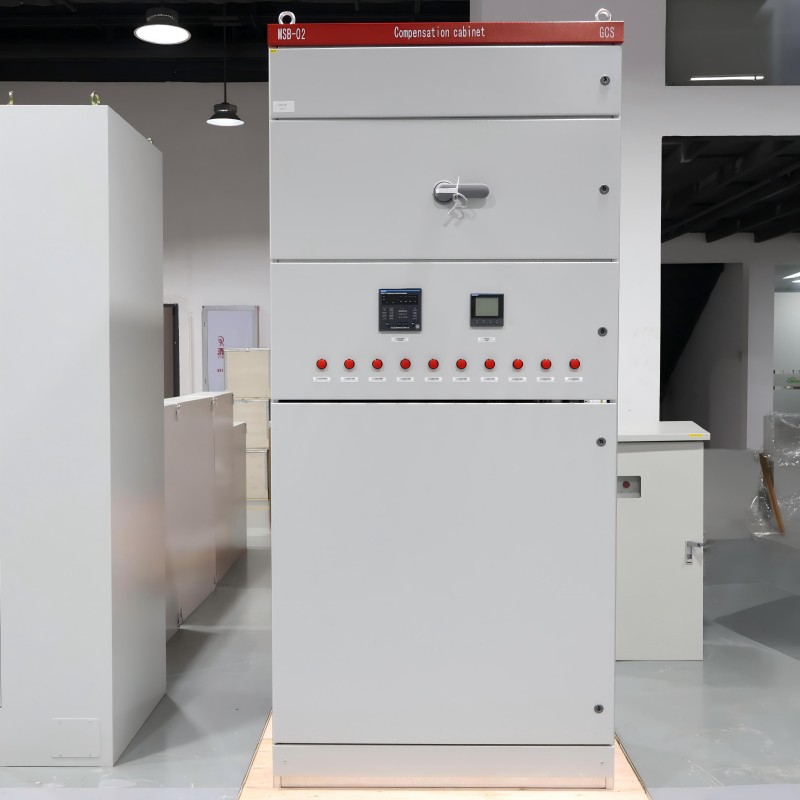

Kumikilos bilang mahalagang pananggalang para sa mga modernong grid ng kuryente, ang Reactive Power Compensation Panel ay patuloy na sinusubaybayan ang mga parameter ng network
upang magbigay ng mga pag-aadjust sa real-time. Kapag ang mga electrical load ay nagbabago, ang matalinong Three Phase Capacitor Compensation Cabinet na ito ay awtomatikong
nagko-connect o nagdi-disconnect ng mga capacitor steps upang mapanatili ang nais na target na power factor. Ang tiyak na regulasyong ito ay hindi lamang nababawasan ang voltage drops
kundi nagpapalaya rin ng kapasidad ng transformer, na nagbibigay-daan sa karagdagang mga koneksyon ng load nang walang pangangailangan ng mahal na mga upgrade sa imprastruktura. Dinisenyo
para sa perpektong integrasyon kasama ang mga umiiral na pangunahing distribution board at feeder unit, ang kagamitan ay gumagana bilang sentral na node para sa kontrol ng kalidad ng kuryente
. Ang kanyang matibay na konstruksyon at mabilis na logic ay nagsisiguro ng maaasahang operasyon sa iba’t ibang mahihirap na kapaligiran, na ginagawang mahalagang asset ito para sa
pagpapanatili ng pangmatagalang kahusayan sa kuryente at katatagan ng operasyon.
Pangunahing Komponente at Mga Tampok

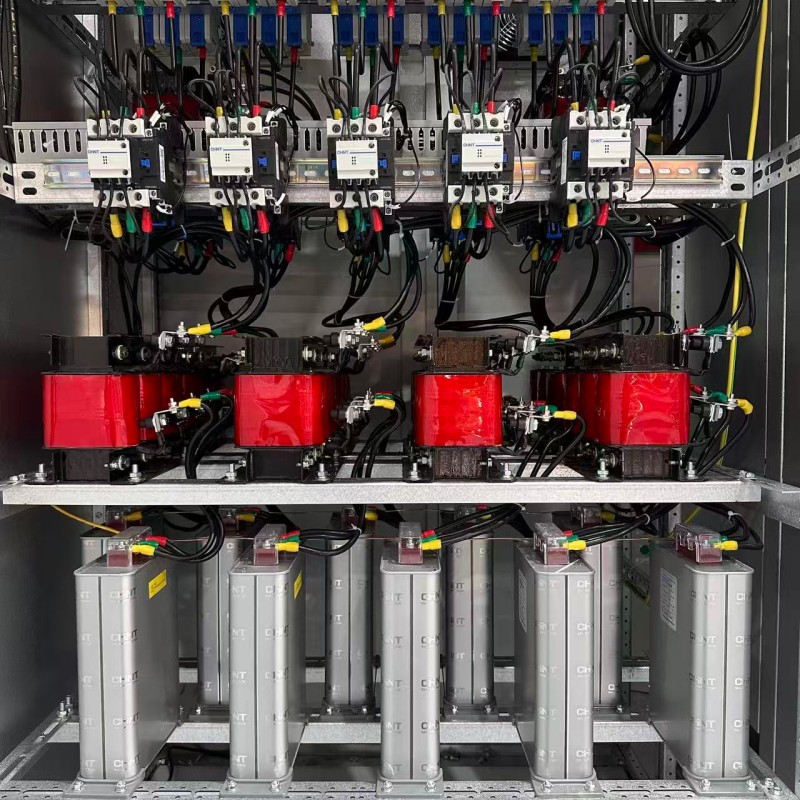

Ang panloob na arkitektura ng APFC Panel ay umaasa sa mga de-kalidad na komponenteng elektrikal upang magbigay ng napakagandang pagganap at matagal na buhay. Sa

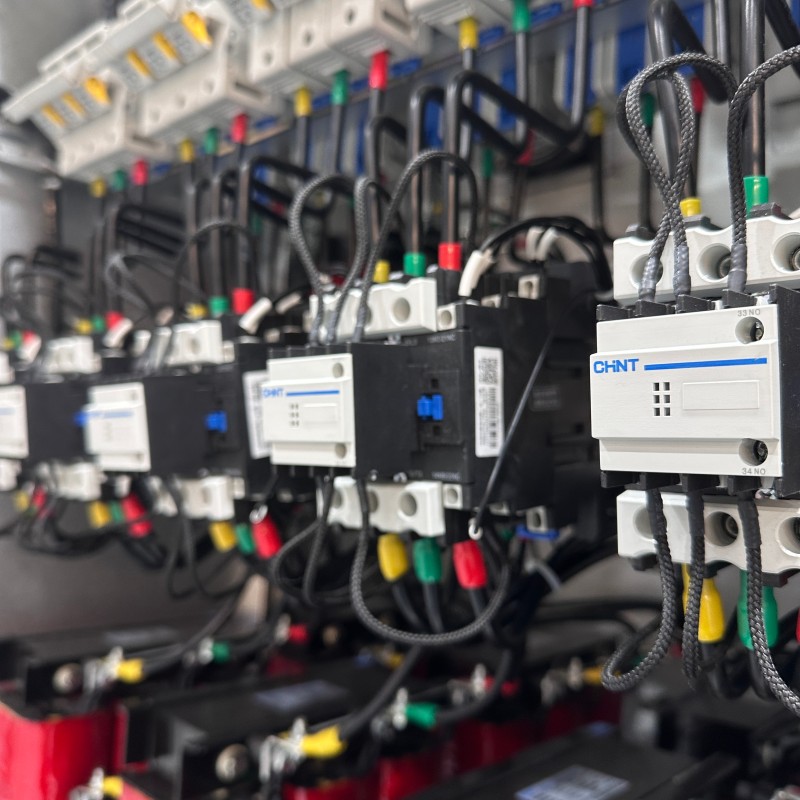

kanyang sentro, ang mga kapasitor na may kakayahang mag-repair ng sarili at para sa mabibigat na gamit ay nagbibigay ng matatag na reaktibong output, na pinagsasama sa mga tiyak na magnetic contactor na kumakayang humawak ng mataas na inrush

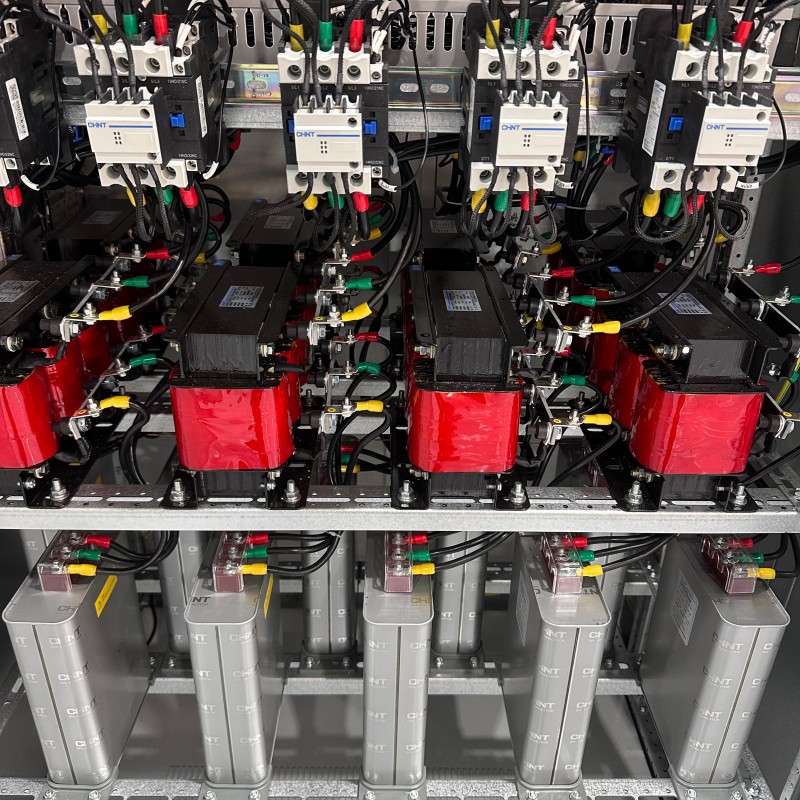

na kasalukuyan habang nagpapalit ng operasyon. Upang protektahan ang network mula sa nakakasirang harmonic distortion, ang mga high-linearity detuned reactor ay lubos na
nakaiintegrate sa serye kasama ang mga kapasitor. Ang sistema ay pinamamahalaan ng isang microprocessor-based controller na gumagamit ng mga advanced na algorithm upang
kalkulahin agad at tumpak ang mga kailangan sa reaktibo. Ang digital na interface na ito ay nagpapakita ng real-time na datos, kabilang ang voltage, kasalukuyan, aktibong kapangyarihan,

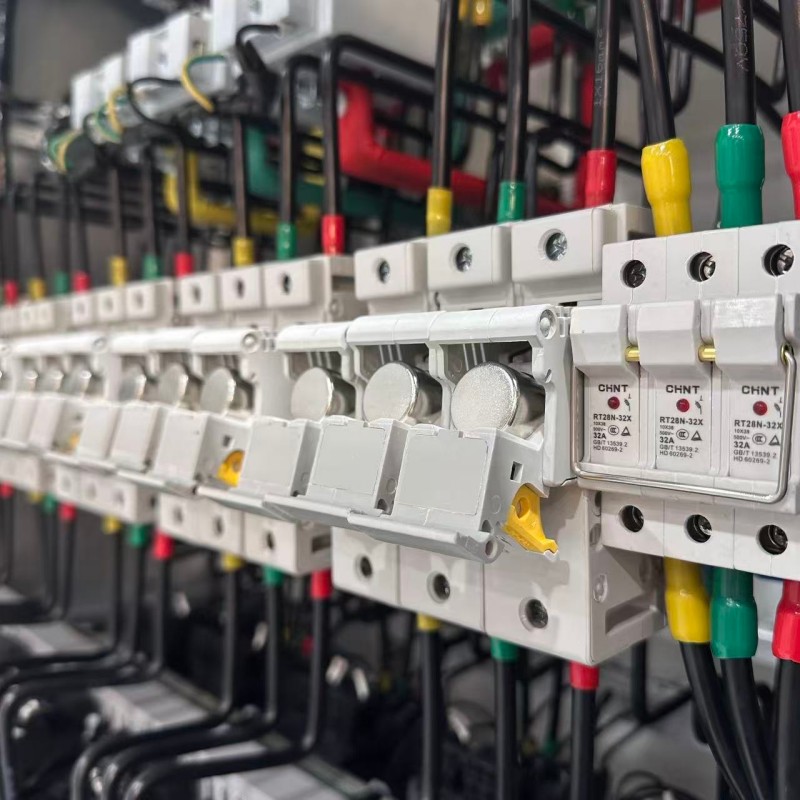

at antas ng harmonic, na nagbibigay ng kumpletong visibility sa mga operator. Bukod dito, ang komprehensibong mga mekanismo ng proteksyon ay isinama sa bawat antas. Ang mga high
rupturing capacity fuse at thermal overload relay ay nangangalaga sa bawat hakbang laban sa short circuit at sobrang temperatura. Forced
ang mga sistema ng bentilasyon ay nagpipigil sa pag-akumula ng init, habang ang hiwalay na modular na paghahati ay naghihiwalay sa mga sensitibong elektroniko mula sa mga kuryenteng sirkuito, na nagsisigurado
na bawat bahagi ay gumagana nang ligtas sa loob ng optimal nitong thermal at electrical na operating parameters, na lubos na nagpapataas ng kabuuang
buhay ng kagamitan at pang-araw-araw na katiyakan.
Disenyo at Pagkakatugma
Disenyo:

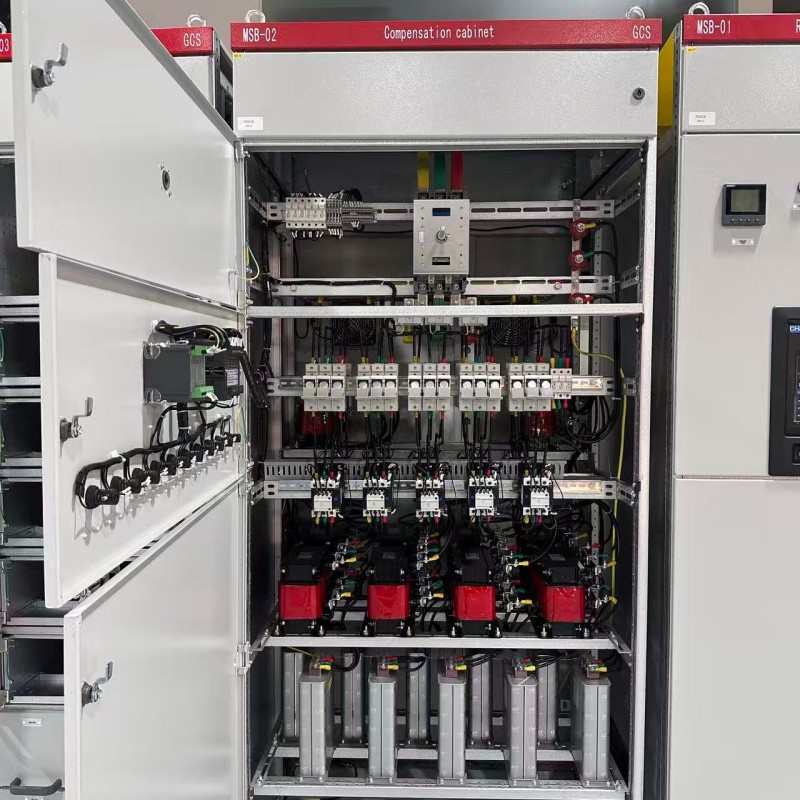

Ang pisikal na balangkas ay gumagamit ng standard na sheet steel na mga kabanayan na ininhinyero partikular para sa pinakamataas na accessibility at istruktural na tibay. Ang bawat

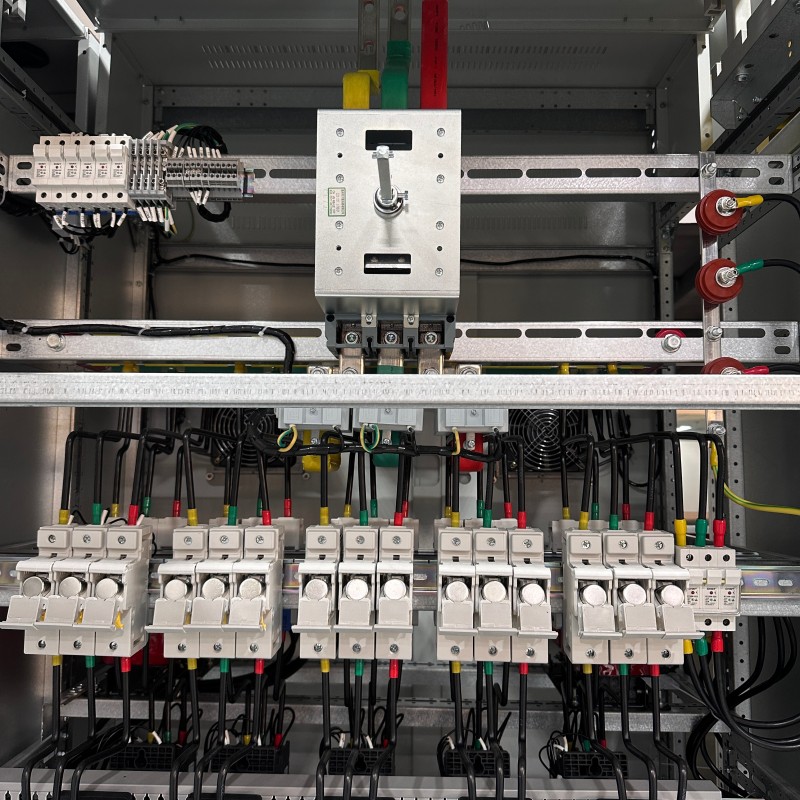

Custom capacitor compensation cabinet ay istraktura na may hiwalay na mga kabanayan, na nagbibigay-daan sa hiwalay na access sa mga pangunahing busbar, control
wiring, at capacitor modules. Ang napakahusay na organisadong, draw-out na konpigurasyon ay lubos na binabawasan ang downtime sa panahon ng karaniwang pagpapanatili at pinapadali ang
mga susunod na hardware expansion. Ang malinaw at standard na cable routing ay nagsisigurado na ang mga field technician ay maaaring agad na kilalanin ang mga sirkito at isagawa ang tiyak na visual
mga inspeksyon, at ang ligtas na pagpapalit ng mga bahagi nang hindi nakakagambala sa mga katabing gumagana na mga modyul, na nagpapakita ng isang malalim na oryentadong-user na inhinyeriyang pilosopiya.
Pagtustos:
Hindi lamang sa pisikal na kahusayan, ang kagamitan ay mahigpit na sumusunod sa mga pandaigdigang elektroteknikal na pamantayan upang matiyak ang ganap na kaligtasan sa operasyon sa buong
iba't ibang hurisdiksyon. Nagtatampok ito ng komprehensibong panloob na sistema ng paggound at mga materyales ng dielectric insulation na may mataas na kalidad na nagpipigil sa aksidental na
pagkakalantad ng mga tauhan sa mga live na transient voltage. Ang panel ay dumaan sa mahigpit na pagsusuri sa pabrika bago tanggapin, kabilang ang pagpapatunay sa dielectric strength at
pagtataya sa pagtaas ng temperatura dahil sa init, na nagpapatitiyak na ito ay maaaring tiisin nang maaasahan ang matitinding electrical anomalies. Sa pamamagitan ng mahigpit na pagsunod sa mga pandaigdigang gabay ng IEC
at sa paggamit ng mga enclosure na anti-sunog, ang sistema ay nagbibigay ng isang ligtas at lubos na sumusunod na imprastraktura para sa distribusyon na maaaring tiwalaan ng mga tagapamahala ng pasilidad sa mga mataas na panganib na kapaligiran.
trust in high-stakes environments.
Mga pangunahing bentahe
Malaking Pagbawas sa Gastos sa Enerhiya
Sa aktibong pag-alis ng reactive power na hinahango mula sa pangunahing grid ng kuryente, binabawasan nang malaki ng kagamitang ito ang buwanang singil sa kuryente. Ang mga pasilidad ay ganap na
nakaiiwas sa matitinding parusa dahil sa reactive power at direktang nakikinabang mula sa napakalaking pagbaba ng mga singil sa demand ng apparent power, na nagdudulot ng napakabilis na pagbalik
sa paunang puhunan.
Pinalawig na Buhay ng Imprastraktura
Ang Power Factor Correction Panel ay epektibong binabawasan ang nakakasirang thermal stress na patuloy na inilalagay sa mga distribution transformer, pangunahing switchgear,
at ilalim ng lupa na mga kable ng transmisyon. Ang mas mababang temperatura sa operasyon ay lubos na pinaaagos ang degradasyon ng mahalagang insulation, kaya't napakalaki ang pagpapahaba
ng functional na buhay ng buong electrical network at pinipigilan ang hindi inaasahang, mahal na mga kabiguan ng hardware.
Pinahusay na Kapasidad ng Network
Ang pagkorek ng power factor ay lubos na nag-o-optimize sa umiiral na electrical infrastructure. Agad nitong nililiber ang nakakulong na kapasidad ng kuryente sa loob ng mga transformer,
na nagpapahintulot sa mga tagapamahala ng pasilidad na ligtas na isama ang mga bagong mabibigat na karga, tulad ng malalaking motor para sa industriya o malawak na sistema ng HVAC, nang hindi kinakailangang gawin ang napakamahal at mahabang pag-aayos sa network ng kuryente.
mahal at mahabang pag-aayos sa network ng kuryente.
Superior Harmonic Mitigation
Kasama ang mga espesyal na reactor para sa tuning, ang buong sistema ay maaasahan sa pag-iwas sa mapanganib na kondisyon ng resonance ng grid. Aktibong pinapalis ang mga nakakagambala
na harmonic current na nabubuo ng mga non-linear na karga, na nagpapagarantiya ng malinis at lubhang stable na sine wave na nagsisilbing proteksyon sa mga highly sensitive na microelectronics at pangmatagalang
nagpapipigil sa di-nais na pag-trigger ng mga protective circuit breaker.
Parametro
Parametro |
Espesipikasyon |
Tayahering Kuryente |
400V / 415V AC |
Rated Frequency |
50Hz / 60Hz |
Target na Power Factor |
0.95 - 0.99 (Maaaring i-adjust) |
Uri ng Kompensasyon |
Automatic Stepped Switching |
Reactor Tuning Factor |
7% o 14% (Depende sa aplikasyon) |
Proteksyon ng loob |
IP30 / IP42 / IP54 (Maaaring i-customize) |
Temperatura ng kapaligiran |
-5°C hanggang +40°C |
Mga Senaryo ng Aplikasyon
Mga Komersyal na Gusaling Mataas at mga Kompleks
Ang mga modernong gusaling mataas ay umaasa nang husto sa sentralisadong HVAC chillers, malalaking network ng elevator, at malawak na mga circuit ng fluorescent o LED lighting.
Ang mga ito ang mga highly inductive loads ay lumilikha ng malalaking reactive demands. Ang Automatic Power Factor Correction Panel ay pabagu-bagong nagpapabilis ng katatagan ng gusali
kuryente, upang matiyak ang kaginhawahan ng mga tenant at walang kapaguran na serbisyo habang biglang binabawasan ang operasyonal na overhead sa kuryente para sa mga kumpanya ng pamamahala ng ari-arian.
Mabibigat na Pagmamanupaktura at mga Industriyal na Planta
Sa mga kapaligiran na pinangungunahan ng malalaking induction motors, kagamitan sa arc welding, at awtomatikong robotic assembly lines, ang mga pagbabago sa kuryente ay maaaring
biglang huminto sa produksyon. Ang sistema ay nagbibigay ng napakalaking suportang reactive na lubos na kinakailangan sa panahon ng startup ng mabibigat na makina. Sa pamamagitan ng
pagbawas sa nakakasirang voltage dips, ito ay nagtiyak ng tuloy-tuloy at mataas na kita na proseso ng pagmamanupaktura, na aktibong pinoprotektahan ang mahal na heavy-duty drives at
mga eksaktong CNC machines laban sa maagang pagkabigo.
Mga Sentro ng Data at Pasilidad ng IT sa Malaking Eskuwela
Ang mga sentro ng data ay puno ng mga server, mga yunit ng paglamig na may redundansya, at malalaking sistema ng UPS na likas na nagpapagawa ng mapanganib na kuryente
ang ingay. Ang mga advanced na kakayahan ng filtration ng harmonic ng kagamitan ay talagang napakahalaga dito. Nagbibigay ito ng ganap na kalinisan ng kuryente, na epektibong
nagpapangalaga sa mga sensitibong server laban sa nakamamatay na korupsiyon ng datos at maling pagganap ng hardware, na nananatiling lubos na mahalaga para sa mga pasilidad
na nangangailangan ng ganap na walang anumang pagkaantala.
Mga Sentro ng Paglilinis ng Tubig at Estasyon ng Pagpapakilos ng Tubig ng Bayan
Ang imprastraktura ng bayan ay likas na umaasa sa malalaking bomba ng tubig na tumatakbo nang patuloy. Ang mga tuloy-tuloy na inductive load na ito ay lubos na nagpapabigat sa lokal na grid.
Ang pag-deploy ng advanced na teknolohiya ng kompensasyon na ito sa mga malalayong estasyon ng pagpapakilos ay lubos na nagpapabuti sa kabuuang kahusayan ng motor at pangmatagalang binabawasan
ang matinding pagkuha ng kuryente sa mga lumang linya ng kuryente ng bayan, na sa huli ay sumusuporta sa pangmatagalang pag-unlad ng lungsod at lubos na binabawasan ang pangmatagalang gastos
mga paggastos sa enerhiya ng taxpayer.
