วิทยาศาสตร์เชิงลึก: ทำไมแผงควบคุมปั๊มสูบสิ่งปฏิกูลขนาด 15 กิโลวัตต์ จึงเป็น "ประกันภัยระยะยาว" สำหรับโครงการบำบัดน้ำ?

ในสวนน้ำ ระบบบำบัดน้ำเสียอุตสาหกรรม หรือระบบระบายน้ำเสียขององค์กรปกครองส่วนท้องถิ่น ปั๊มสูบสิ่งปฏิกูลมักทำงานภายใต้ภาระงานหนักและสภาพแวดล้อมที่รุนแรง แม้หลายคนจะให้ความสำคัญกับอัตราการไหลและหัวส่งของปั๊ม แต่ส่วนที่ทำหน้าที่เป็น "สมอง" ในการควบคุมการดำเนินงานของปั๊ม: แผงควบคุมแบบใช้ตัวแปรความถี่ (VFD) แบบครบวงจร มักถูกมองข้าม

สำหรับปั๊มสูบน้ำเสียขนาด 15 กิโลวัตต์ คุณภาพของระบบควบคุมไฟฟ้าไม่เพียงแต่เกี่ยวข้องกับความปลอดภัยด้านไฟฟ้าเท่านั้น แต่ยังส่งผลโดยตรงต่ออัตราการล้มเหลวของเครือข่ายท่อทั้งระบบอีกด้วย จากมุมมองเชิงวิชาการและวิทยาศาสตร์อย่างเป็นทางการ บทความนี้จึงนำเสนอการวิเคราะห์เปรียบเทียบอย่างลึกซึ้งเกี่ยวกับหลักการออกแบบหลักของแผงควบคุมแบบครบวงจรสำหรับปั๊มสูบน้ำเสียขนาด 15 กิโลวัตต์

การเปรียบเทียบเทคโนโลยีไดร์ฟ: โซลูชันสตาร์ทแบบนุ่มนวล (Soft Starter) เทียบกับวิธีการสตาร์ทแบบดั้งเดิม

ในระบบควบคุมอุตสาหกรรม วิธีการสตาร์ทมอเตอร์ขนาด 15 กิโลวัตต์ ถือเป็นปัจจัยสำคัญที่กำหนดอายุการใช้งานของอุปกรณ์ ดังนั้น เราจะมาเปรียบเทียบโซลูชันสตาร์ทแบบนุ่มนวล (Soft Start) ระดับมืออาชีพ กับวิธีการสตาร์ทแบบดั้งเดิมที่นิยมใช้ทั่วไป

วิธีการแบบดั้งเดิม (Direct-on-Line / Star-Delta):

ผลกระทบต่อระบบไฟฟ้า: กระแสไฟฟ้าขณะเริ่มสตาร์ททันทีอาจพุ่งสูงถึง 5–7 เท่าของกระแสไฟฟ้าที่ระบุไว้ ทำให้เกิดการผันผวนของแรงดันไฟฟ้าในระบบไฟฟ้าบริเวณใกล้เคียง ซึ่งอาจส่งผลกระทบต่ออุปกรณ์อื่นๆ ที่อยู่รอบข้าง

แรงเครื่องกล: แรงกระแทกที่เกิดขึ้นอย่างฉับพลันก่อให้เกิดการสั่นสะเทือนอย่างรุนแรงต่อใบพัดปั๊ม ตลับลูกปืน และวาล์วตรวจสอบ (check valves) ส่งผลให้เกิดความเหนื่อยล้าของชิ้นส่วนเครื่องกลเร็วขึ้น

ผลกระทบจากการกระแทกของน้ำ: การเร่งหรือหยุดการไหลของน้ำอย่างฉับพลันจะก่อให้เกิดแรงดันกระชากในท่อน้ำ ซึ่งอาจทำให้ท่อน้ำแตกหรือรั่วบริเวณข้อต่อได้ง่าย

ของเรา วิธีแก้ปัญหา (เทคโนโลยีสตาร์ทแบบอ่อนของ ABB):

การเพิ่มแรงดันแบบเชิงเส้น: ติดตั้งอุปกรณ์สตาร์ทแบบอ่อนของ ABB ซึ่งควบคุมการเพิ่มแรงดันอย่างแม่นยำและราบรื่น จำกัดกระแสไฟฟ้าขณะสตาร์ทให้อยู่ภายในช่วงที่ปลอดภัย

การสตาร์ทและการหยุดทำงานอย่างราบรื่น: การสตาร์ทเป็นไปอย่างนุ่มนวลเหมือนผ้าไหม และการหยุดทำงานจะลดแรงดันลงอย่างค่อยเป็นค่อยไป เพื่อกำจัดแรงเฉื่อยของน้ำ ลดการสึกหรอเชิงกลของปั๊มลงมากกว่า 30%

ประสิทธิภาพและความมั่นคง: เมื่อเริ่มทำงานแล้ว คอนแทคเตอร์แบบบายพาสในตัวจะทำงานเพื่อลดความร้อนที่เกิดจากชิ้นส่วนอิเล็กทรอนิกส์ ทำให้ความมั่นคงของตู้ควบคุมดีขึ้นอย่างมีนัยสำคัญ

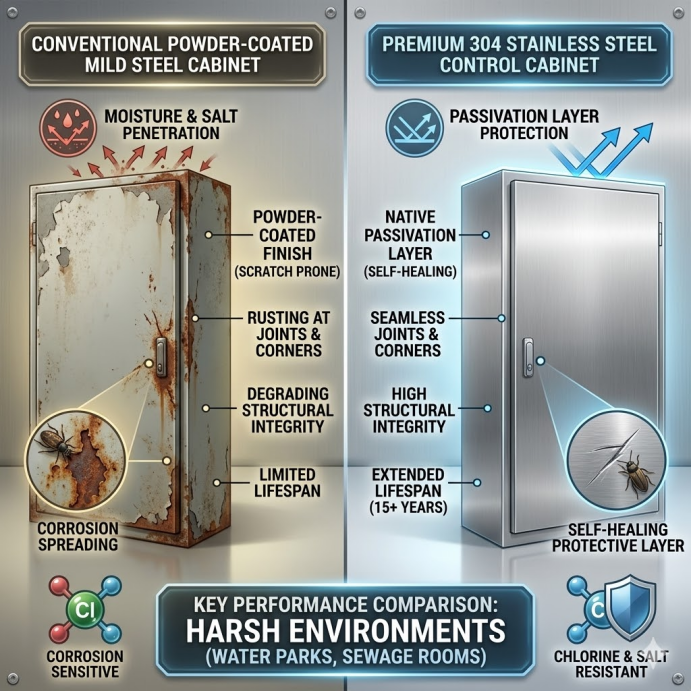

การเปรียบเทียบวัสดุและการป้องกัน: สแตนเลสเกรด 304 เทียบกับเหล็กเคลือบผง

สำหรับสภาพแวดล้อมที่มีความชื้นสูงและมีคลอรีนสูง (สารฆ่าเชื้อ) เช่น สวนน้ำและห้องบำบัดน้ำเสีย วัสดุของตู้ควบคุมมีความสำคัญอย่างยิ่ง:

การดำเนินงานและบำรุงรักษาอย่างชาญฉลาด: จาก "การตรวจสอบด้วยตนเอง" สู่ "ระบบระบายน้ำอัจฉริยะ"

การควบคุมแบบดั้งเดิมอาศัยการตรวจสอบด้วยตนเอง ในขณะที่แผงควบคุมแบบครบวงจรสมัยใหม่ผสานระบบตรรกะเพื่อให้บรรลุ "การปฏิบัติงานโดยไม่มีผู้ควบคุม" และ "การป้องกันเชิงรุก":

การเชื่อมโยงระดับอัตโนมัติเต็มรูปแบบ

แผงควบคุมสามารถเชื่อมต่อกับเซ็นเซอร์ตรวจวัดระดับน้ำสูง/ต่ำ เมื่อน้ำในบ่อพักถึงเส้นเตือนระดับ "สูง" ระบบจะสั่งให้ปั๊มกำลัง 15 กิโลวัตต์ทำงานโดยอัตโนมัติ และเมื่อระดับน้ำลดลงถึงเส้นความปลอดภัยระดับ "ต่ำ" ระบบจะหยุดการทำงานโดยอัตโนมัติ การทำงานตามความต้องการนี้ช่วยหลีกเลี่ยงการหมุนของปั๊มโดยไม่มีภาระงาน (idling) และตัดค่าใช้จ่ายในการตรวจสอบด้วยแรงงานตลอด 24 ชั่วโมง

ระบบป้องกันความปลอดภัยทางไฟฟ้าแบบหลายมิติ

ภัยคุกคามที่ใหญ่ที่สุดต่อปั๊มระบายน้ำคือ "การอุดตัน" ที่เกิดจากเศษสิ่งสกปรก แผงควบคุมนี้มาพร้อมระบบป้องกันการโหลดเกินแบบอิเล็กทรอนิกส์ที่แม่นยำ หากกระแสไฟฟ้าผันผวนผิดปกติ แผงควบคุมจะตัดวงจรหลักภายในไม่กี่มิลลิวินาที และเปิดสัญญาณเตือนสีแดงทันที เพื่อหยุดความเสียหายก่อนที่มอเตอร์จะไหม้ นอกจากนี้ ยังมีระบบป้องกันแยกต่างหากสำหรับกรณีขาดเฟส ลัดวงจร และร้อนจัด

การตรวจสอบพลังงานอย่างละเอียด

พื้นผิวด้านหน้าของแผงควบคุมติดตั้งมิเตอร์ดิจิทัลความแม่นยำสูง ซึ่งแสดงค่าแรงดันไฟฟ้าสามเฟสและกระแสไฟฟ้าขณะทำงานแบบเรียลไทม์ สำหรับผู้จัดการสวนน้ำ การแสดงข้อมูลที่โปร่งใสเช่นนี้ช่วยประเมินสภาพสุขภาพของอุปกรณ์ได้อย่างมีประสิทธิภาพ และช่วยให้วางแผนการบำรุงรักษาตามข้อมูลการใช้พลังงาน ทำให้เปลี่ยนจากการซ่อมแซมแบบตอบสนองเหตุฉุกเฉิน (reactive repair) ไปสู่การบำรุงรักษาเชิงป้องกัน (preventive maintenance)

การออกแบบแบบมินิมอลที่ใช้งานได้ทันที (Plug-and-Play)

แผงควบคุมจัดส่งมาพร้อมกับสายไฟฟ้าแรงสูง/แรงต่ำภายในทั้งหมดและพารามิเตอร์ของอุปกรณ์เริ่มต้นแบบนุ่มนวล (soft starter) ที่ตั้งค่าไว้ล่วงหน้าแล้ว ผู้ใช้งานเพียงแค่ต้องเชื่อมต่อสายไฟฟ้าหลักและสายมอเตอร์เข้ากับขั้วต่อที่ระบุไว้เท่านั้น การออกแบบมาตรฐานนี้ช่วยลดข้อกำหนดด้านทักษะทางเทคนิคสำหรับการติดตั้งอย่างมาก และหลีกเลี่ยงอุบัติเหตุที่เกิดจากข้อผิดพลาดในการเดินสาย

คำถามที่พบบ่อย

คำถามที่ 1: ปั๊มสูบน้ำเสียขนาด 15 กิโลวัตต์ จำเป็นต้องใช้แผงควบคุมอย่างเคร่งครัดหรือไม่

คำตอบที่ 1: ใช่ กำลัง 15 กิโลวัตต์จัดอยู่ในระดับปานกลางถึงสูง ตัวตัดวงจรแบบธรรมดาไม่สามารถรับมือกับกระแสเริ่มต้นที่สูงขึ้น (starting surges) หรือข้อบกพร่องที่ซับซ้อน เช่น การขาดเฟส (phase loss) ได้ ซึ่งก่อให้เกิดความเสี่ยงสูงต่อการไหม้ของมอเตอร์

คำถามที่ 2: เหตุใดจึงต้องแยกโซนแรงสูงและแรงต่ำออกจากกันภายในตู้

A2 การแยกทางกายภาพช่วยป้องกันการรบกวนจากคลื่นแม่เหล็กไฟฟ้า (electromagnetic interference) ได้อย่างมีประสิทธิภาพ ป้องกันไม่ให้สายไฟฟ้าส่งผลกระทบต่อสัญญาณของเซนเซอร์ และรับประกันการควบคุมอัตโนมัติที่แม่นยำ

คำถามที่ 3: การป้องกันการขาดเฟส (Phase Loss Protection) มีประโยชน์ใช้สอยในทางปฏิบัติอย่างไร

A3 ในระบบไฟฟ้าอุตสาหกรรม การเชื่อมต่อที่หลวมอาจทำให้สูญเสียเฟสหนึ่ง เครื่องยนต์จะมีกระแสเพิ่มขึ้นอย่างรวดเร็ว แผงควบคุมจะตรวจจับความไม่สมดุลนี้และหยุดการทำงานทันที — นี่คือแนวป้องกันขั้นสุดท้ายสำหรับเครื่องยนต์

คำถามข้อ 4: หากปั๊มน้ำเสียเริ่มทำงานและหยุดทำงานบ่อยเกินไป จะเกิดอะไรขึ้น?

A4 ส่งผลให้เกิดความร้อนสะสมในขดลวดของมอเตอร์ แผงควบคุมคุณภาพสูงใช้ตรรกะการเปรียบเทียบระดับน้ำ (level-differential logic) และรีเลย์เวลา (time relay) เพื่อรักษาความถี่ในการสตาร์ทให้อยู่ในช่วงที่กำหนดตามหลักวิทยาศาสตร์

คำถามข้อ 5: ข้อได้เปรียบของแผงควบคุมที่ประกอบไว้ล่วงหน้าที่โรงงานเมื่อเทียบกับการประกอบหน้างานคืออะไร?

A5 หน่วยที่ประกอบไว้ที่โรงงานผ่านการทดสอบโหลดและการทดสอบฉนวนอย่างเข้มงวด สายไฟทั้งหมดและการระบุฉลากเป็นไปตามมาตรฐานอุตสาหกรรม ซึ่งรับประกันความปลอดภัยและความน่าเชื่อถือแบบ 'เสียบแล้วใช้งานได้ทันที' (plug-and-play)

สรุป

สำหรับโครงการบำบัดน้ำเสียระดับมืออาชีพใดๆ ก็ตาม แผงควบคุมไม่ใช่เพียงแค่อุปกรณ์เสริมเท่านั้น การเลือกใช้แผงควบคุมแบบครบวงจรสำหรับปั๊มน้ำเสียขนาด 15 กิโลวัตต์ ซึ่งมีไดรฟ์หลักจาก ABB ระบบป้องกันเกรด 304 และระบบป้องกันอัจฉริยะแบบหลายมิติ ถือเป็นการมอบ "ประกันทางเทคนิค" ระดับสูงให้กับความมั่นคงอย่างยั่งยืนของระบบท่อระบายน้ำทั้งระบบ
